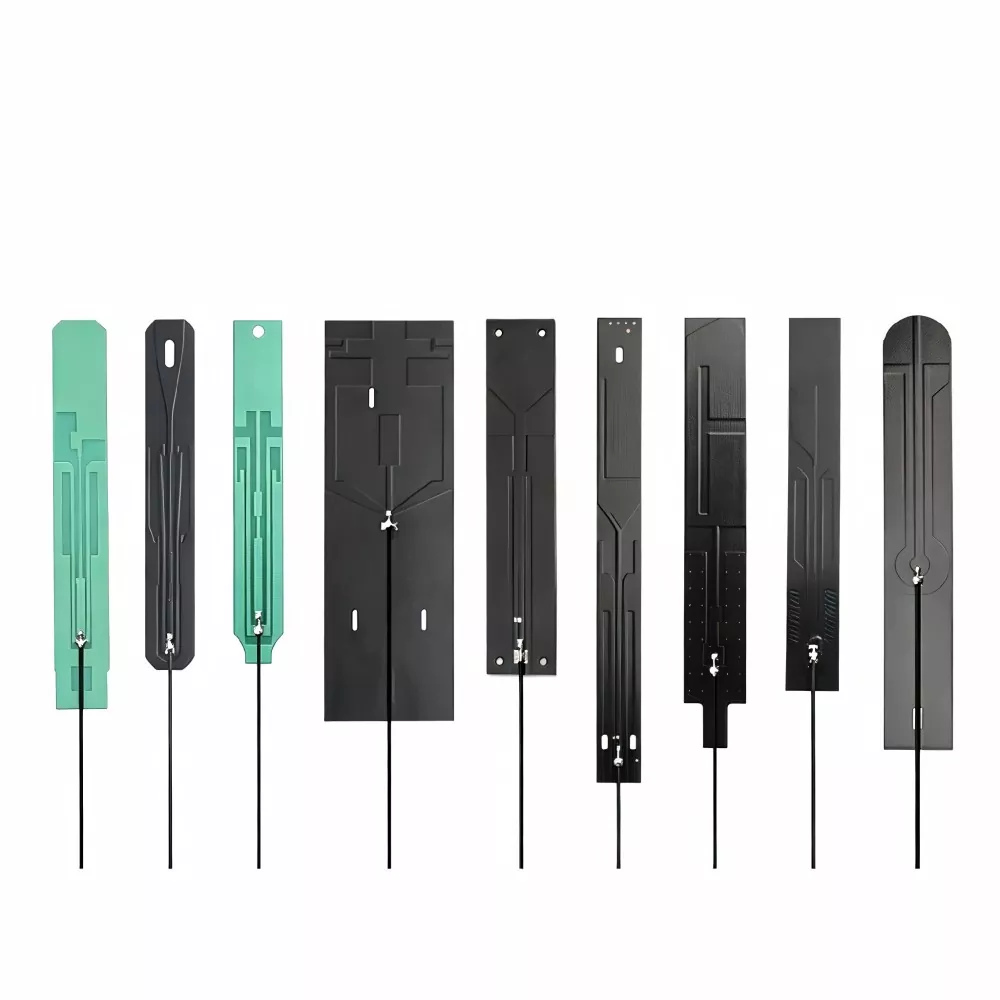

Високоефективна друкована антена для надійного бездротового підключення

Антени на друкованій платі інтегрують випромінювальний елемент у друковану плату, що робить їх потенційним варіантом для електронних продуктів із певним розташуванням плати та обмеженим простором для окремих компонентів антени. Конструкція може спростити інтеграцію компонентів за умови належного врахування компонування схеми та вимог до РЧ.

Цяньмунадає антенні рішення для вбудованих бездротових додатків. Вибір відповідної конструкції вимагає врахування робочої частоти, доступної площі плати, площини заземлення, матеріалів корпусу та цільової радіочастотної продуктивності пристрою. Ці фактори найкраще оцінити на етапі проектування апаратного забезпечення, щоб мінімізувати зміни компонування, яких можна уникнути під час розробки.

Розробка та інтеграція

Антена на друкованій платі використовує діаграму провідності, вбудовану в друковану плату. Його геометрія та електричні характеристики залежать від цільової частоти, доступних розмірів і структури навколишнього кола.

На відміну від антени, встановленої окремо від основної плати, ця конструкція тісно пов’язана з компонуванням друкованої плати. Випромінюючий елемент, точка живлення, площина заземлення та сусідні компоненти можуть впливати на кінцеву продуктивність.

Оцінюючи антену для нового проекту, враховуйте наступне:

• Діапазон частот:Визначте необхідний робочий діапазон і пропускну здатність відповідно до бездротової програми.

• Схема дошки:Зарезервуйте достатній простір для елемента антени та його рекомендовану відстань.

• Заземлення:Оцініть структуру заземлення плати та її вплив на імпеданс і випромінювання.

• Позиціонування компонентів:Зверніть увагу на близькість батарей, дисплеїв, роз’ємів, кабелів і металевих частин.

• Узгодження імпедансу:Залиште місце для відповідних компонентів і радіочастотного налаштування під час тестування прототипу.

• Сумісність корпусу:Оцініть вплив матеріалів корпусу, положень монтажу та внутрішніх структур.

Антену слід оцінювати в межах передбаченої конфігурації пристрою, оскільки зміни в друкованій платі або корпусі можуть вплинути на поведінку радіочастот.

Типові програми

Конструкції вбудованої антени можуть підходити для різних бездротових продуктів, якщо вимоги до частоти, схема схеми та умови встановлення сумісні.

IoT і підключені пристрої

Сенсорні вузли, обладнання розумного дому та інша підключена електроніка можуть використовувати антени, інтегровані в плату, якщо друкована плата забезпечує достатній простір і відповідну опору заземлення. Під час вибору слід враховувати смугу зв’язку та кінцевий корпус.

Продукти Wi-Fi і Bluetooth

Бездротові периферійні пристрої та компактне електронне обладнання можуть використовувати вбудовану антену для зв’язку на короткій відстані. Продуктивність слід перевіряти відповідно до необхідного діапазону частот і радіочастотних цілей готового продукту.

Бездротові модулі та плати управління

Комунікаційні модулі та електронні системи керування можуть розміщувати антену безпосередньо на друкованій платі. Конструкція повинна відповідати структурі модуля, розміщенню компонентів і передбачуваному робочому середовищу.

Електроніка з обмеженим простором

Для компактних пристроїв необхідно оцінювати доступну площу антени разом із акумуляторами, дисплеями, роз’ємами та іншими компонентами. Маленький корпус не означає автоматично, що інтегрована конструкція забезпечить достатню радіочастотну продуктивність.

Радіочастотна продуктивність і перевірка

Продуктивність антени залежить від взаємодії між геометрією випромінювання, площиною заземлення, структурою каналу, узгодженням імпедансу та навколишніми матеріалами. Конструкція, перевірена на платі оцінки, може поводитися інакше після встановлення в готовий продукт.

Таким чином, перевірка прототипу повинна використовувати репрезентативну компоновку друкованої плати та, де це можливо, призначений корпус. Залежно від застосування інженери можуть оцінити КСВН, імпеданс, посилення, смугу пропускання та діаграму спрямованості відповідно до попередньо визначених критеріїв прийнятності.

Раннє радіочастотне тестування може допомогти виявити обмеження макета до того, як їх виправлення стане дорожчим під час підготовки до виробництва.

Інформація для індивідуальних проектів

Надання чітких технічних вимог допомагає оцінити здійсненність індивідуального дизайну та завчасно виявити потенційні проблеми інтеграції.

Для початкової оцінки підготуйте таку інформацію, якщо вона є:

• Необхідний діапазон частот і бездротовий протокол

• Розміри друкованої плати та доступна площа антени

• Інформація про площину заземлення та точку живлення

• Матеріал корпусу та розташування компонентів поблизу

• Цільові радіочастотні параметри та вимоги до тестування

• Кількість прототипу та орієнтовний обсяг виробництва

Якщо друкована плата все ще розробляється, слід розглянути питання про розміщення антени до завершення макета. Це дає апаратним і радіочастотним командам можливість координувати зону антени, структуру землі та навколишні компоненти.

Якщо головна друкована плата не може вмістити необхідну конструкцію антени, можливо, варто оцінити альтернативну конфігурацію. Остаточний вибір має відображати механічні обмеження пристрою, радіочастотні цілі та вимоги до виробництва.
