Як цифрова фоторамка WiFi-антена може покращити продуктивність бездротового зв’язку та віддалену передачу зображення

Якщо розумним фоторамкам потрібна надійна хмарна синхронізація, швидке оновлення зображень і стабільне бездротове з’єднання, це правильноЦифрова фоторамка WiFi антенастає важливим апаратним компонентом.Цяньмурозробляє спеціалізовані антенні рішення для компактних цифрових фоторамок, допомагаючи виробникам усунути затухання сигналу, внутрішні перешкоди та обмежений простір для установки за допомогою спеціально розробленого радіочастотного дизайну.

Цифрова фоторамка залежить від Wi-Fi для таких функцій, як хмарна синхронізація, віддалена передача фотографій, заплановані оновлення вмісту та керування пристроєм на основі програми. Проте антена працює в компактному корпусі, що містить екрани, батареї, друковані плати та інші компоненти, які можуть впливати на радіочастотні характеристики. Спеціальна антена може бути розроблена відповідно до фізичної структури рами, робочих діапазонів, роз’єму, прокладки кабелю та місця встановлення. Рішення Qianmu підтримує додатки на частотах 2,4 ГГц і 5 ГГц зі стандартними специфікаціями, включаючи імпеданс 50 Ом, SWR ≤1,8, посилення 2–4 дБі та конфігурації FPC, PCB SMT або зовнішнього клейкого стрижня. Індивідуальні розміри, роз’єми, довжина кабелю та радіочастотні параметри також доступні для різних конструкцій пристроїв.

Зміст

1. Навіщо цифровій фоторамці потрібна спеціальна антена WiFi?
2. Як працює антена в розумній фоторамці?
3. Які технічні характеристики варто оцінити покупцям?
4. Де можна використовувати ці антени?
5. Як встановлювати антену WiFi?
6. Як виробникам вибрати правильну антену?
7. Чому варто розглянути Qianmu для індивідуального виробництва антен?
8. Часті запитання

Навіщо цифровій фоторамці потрібна спеціальна антена WiFi?

Розумна цифрова фоторамка — це більше, ніж дисплей. Багато сучасних моделей підключаються до маршрутизаторів, мобільних додатків, хмарних платформ або систем керування вмістом, щоб користувачі могли віддалено завантажувати зображення та керувати відображеним вмістом. Це робить бездротовий зв’язок важливою частиною загального досвіду використання продукту.

Складність полягає в тому, що фоторамка зазвичай має обмежений внутрішній простір. Дисплей, акумулятор, материнська плата, динамік, металеві компоненти та інша електроніка можуть впливати на роботу антени. Універсальна антена може працювати в лабораторних умовах, але поводиться по-іншому після включення в готовий корпус.

Тому спеціальна антена розроблена відповідно до реального середовища застосування. Інформація про продукт Qianmu вказує на те, що його рішення оптимізовано для компактних фоторамок від 7 до 15,6 дюймів і для потенційних перешкод, спричинених екранами, акумуляторами та материнськими платами.

• Підтримує стабільне підключення до хмари та віддалену передачу зображень.
• Призначений для компактних внутрішніх місць встановлення.
• Доступно для бездротових додатків 2,4 ГГц і 5 ГГц.
• Можна налаштувати з різними роз’ємами та довжиною кабелю.
• Підтримує FPC, PCB SMT і зовнішні антенні структури на клейовому стрижні.

Як працює антена в розумній фоторамці?

Антена виконує двостороннє перетворення між електричними сигналами та електромагнітними хвилями. Під час передачі модуль WiFi фоторамки надсилає електричний радіочастотний сигнал на антену. Антена випромінює сигнал через навколишній простір у бік бездротового маршрутизатора або точки доступу.

Під час прийому бездротові сигнали від маршрутизатора вловлюються антеною та перетворюються назад в електричні сигнали для обробки модулем WiFi. Цей двосторонній зв’язок забезпечує такі функції, як:

1. Віддалене завантаження зображень.
2. Хмарна синхронізація фотографій.
3. Оновлення вмісту мобільних додатків.
4. Керування дисплеєм за розкладом.
5. Мережеве керування пристроєм.

Для розробників продукту продуктивність антени не можна оцінити незалежно від корпусу. Місце встановлення, відстань від землі, прокладка кабелю, навколишні матеріали та електронні компоненти, що знаходяться поблизу, можуть впливати на практичні радіочастотні характеристики.

Які технічні характеристики варто оцінити покупцям?

Вибір антени виключно за зовнішнім виглядом або типом роз’єму може створити проблеми під час тестування прототипу або масового виробництва. РЧ-інженери та групи закупівель повинні перевірити частотний діапазон, імпеданс, КСВ, посилення, структуру антени, специфікацію кабелю, роз’єм і вимоги до навколишнього середовища перед підтвердженням моделі.

Ці параметри завжди слід розглядати разом із кінцевим корпусом і бездротовим модулем. Вищий номінальний підсилення не означає автоматично кращу продуктивність у кожному продукті, оскільки ефективність антени та узгодження сильно залежать від навколишньої структури.

Де можна використовувати ці антени?

Спеціальна антена може підтримувати різні категорії розумних фоторамок. Загальною вимогою є надійний бездротовий зв’язок у компактному електронному корпусі.

• Домашні розумні фоторамки:Підходить для 7-дюймових, 8-дюймових, 10,1-дюймових, 12-дюймових і 15,6-дюймових виробів.
• Сенсорні хмарні рамки:Підтримує продукти, які отримують фотографії через мобільні програми та хмарні платформи.
• Комерційні вітринні рами:Застосовується до дисплеїв готелів, інформаційних екранів гостьових будинків, рекламних рам у лобі та корпоративних дисплеїв.
• Портативні подарункові вироби:Корисно для бездротових фоторамок із живленням від батареї, призначених для споживачів і транскордонних ринків електронної комерції.
• Вбудована електроніка:Можна інтегрувати з рішеннями материнських плат на основі таких платформ, як Rockchip, Allwinner і ESP32.

Для нестандартних продуктів розробка антени може ґрунтуватися на конструктивних кресленнях, просторі для встановлення, вимогах до інтерфейсу та бездротовому модулі, який використовується готовим пристроєм.

Як встановлювати антену WiFi?

Правильна установка є важливою, оскільки навіть технічно придатна антена може погіршити продуктивність, якщо її неправильно розташувати всередині корпусу.

Крок 1: Підготуйте місце встановлення

Вимкніть фоторамку та зніміть задню кришку. Очистіть місце для встановлення та переконайтеся, що є достатньо місця для корпусу антени та коаксіального кабелю. Уникайте місць, де металеві конструкції можуть перешкоджати радіочастотному шляху.

Крок 2: Розмістіть антену

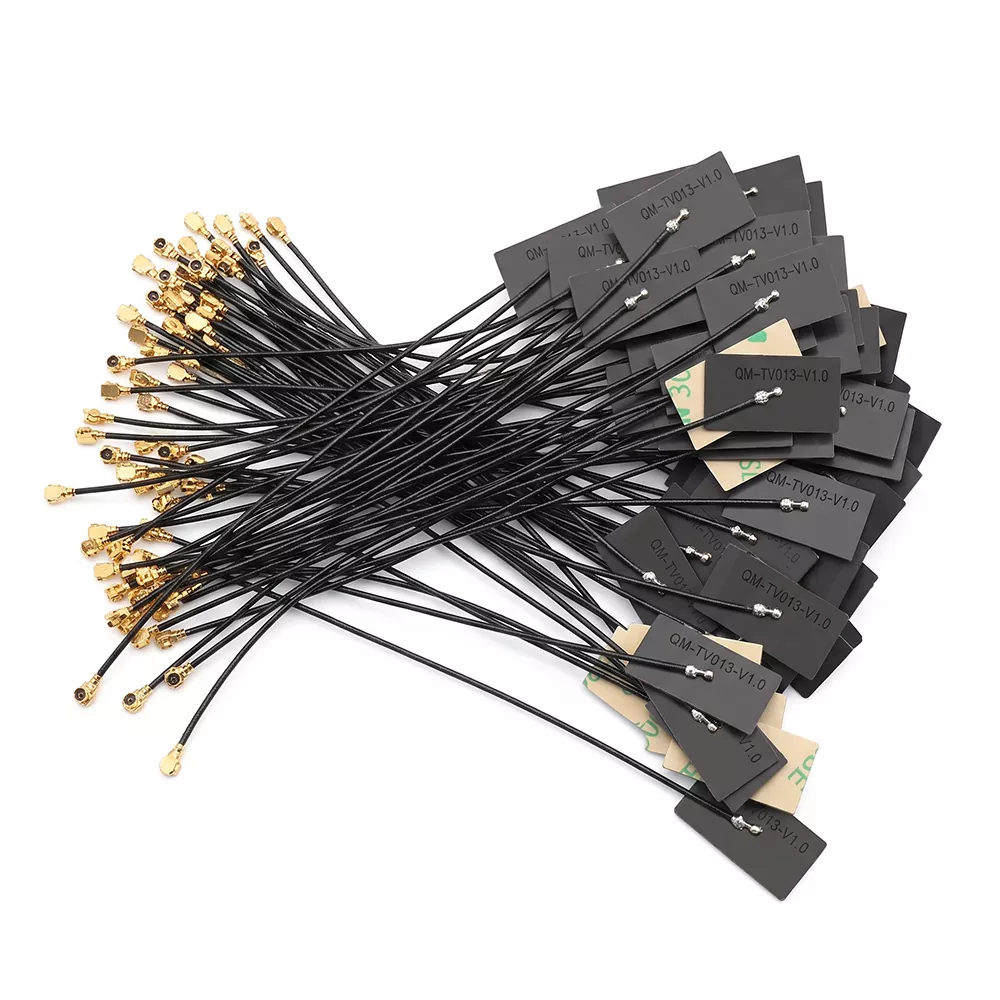

Для антени FPC розмістіть клейку антену рівно на відповідній внутрішній поверхні. Уникайте прямих перешкод від дисплея, акумулятора, компонентів материнської плати та інших потенційних радіочастотних перешкод. Зовнішні антени з клейкими стрижнями повинні бути надійно встановлені у призначеній точці кріплення.

Крок 3: Підключіться та перевірте

Підключіть антену до модуля WiFi за допомогою відповідного роз’єму RF. Тримайте коаксіальний кабель у порядку та уникайте непотрібних різких згинів, стиснення або сплутування. Після повторного складання корпусу перевірте підключення до мережі, віддалену передачу зображення та тривалу роботу.

Для масового виробництва виробники повинні дотримуватися стандартизованого монтажного креслення. Послідовне розташування антени допомагає зменшити різницю між виробничими одиницями.

Як виробникам вибрати правильну антену?

Команди з виробництва продуктів повинні оцінювати вибір антени як частину повної бездротової системи, а не розглядати її як ізольований компонент. Наступний контрольний список може допомогти зменшити ризики прототипу та виробництва.

1. Підтвердьте бездротовий діапазон.Визначте, чи потрібен пристрій: 2,4 ГГц, 5 ГГц або дводіапазонний режим.
2. Перевірте доступний простір для встановлення.Виміряйте площу антени та врахуйте положення дисплея, акумулятора, друкованої плати та корпусу.
3. Зіставте радіочастотний роз’єм.Перевірте, чи потрібен модуль IPEX4, MHF1, RP-SMA чи інший інтерфейс.
4. Визначте вимоги до кабелю.Довжину кабелю та його прокладку слід визначити перед тим, як завершити виготовлення антени.
5. Оцініть радіочастотні характеристики готового продукту.Випробування прототипу слід проводити після того, як антена буде встановлена ​​в фактичному корпусі.
6. Запитуйте зразки перед масовим виробництвом.Перевірка зразків допомагає підтвердити сумісність і зменшує ризик масштабних проблем із сигналом.
7. Розгляньте можливість налаштування.Виробник, здатний регулювати розміри, коефіцієнт підсилення, специфікації роз’ємів і кабелів, може краще підтримувати нестандартні конструкції продуктів.

Для команд із закупівель пряме спілкування з виробником антени також може спростити технічні роз’яснення, тестування зразків, координацію виробництва та подальші зміни конструкції.

Чому варто розглянути Qianmu для індивідуального виробництва антен?

Цяньму Communication зосереджується на дослідженні, розробці та виробництві комунікаційних антен, включаючи антени FPC, антени для друкованих плат, антени WiFi, антени Bluetooth, антени 5G, антени GPS і індивідуальні радіочастотні рішення.

Для застосувань цифрових фоторамок Qianmu пропонує спеціалізовані конструкції, а не покладається лише на загальні конфігурації антен. Його виробничі можливості підтримують налаштування на основі розмірів продукту, комунікаційних модулів, робочої частоти, місця встановлення, вимог до роз’ємів і технічних характеристик кабелю.

Опубліковані виробником специфікації продукту включають відповідність RoHS і REACH, тоді як допомога в сертифікації CE і FCC може бути надана відповідно до вимог проекту. Для проектів OEM та ODM покупці також можуть оцінити зразки, перш ніж перейти до серійного виробництва.

Щоб отримати додаткову інформацію про можливості антени Qianmu, ознайомтеся зРішення для виробництва антен Цяньмуабо переглянути спеціальнийСторінка продукту Цифрова фоторамка WiFi антена.

Часті запитання

Чи можна налаштувати розміри антени та роз’єм?

так Qianmu підтримує налаштування розмірів антени, довжини кабелю, параметрів посилення та типів роз’ємів відповідно до структури пристрою, простору для встановлення та інтерфейсу модуля WiFi.

Чи підтримує антена Wi-Fi на частотах 2,4 ГГц і 5 ГГц?

Стандартна специфікація підтримує 2400–2500 МГц і 5150–5850 МГц. Можна обговорити конкретні конфігурації діапазону відповідно до бездротового модуля та вимог програми.

Які конструкції антени доступні для цифрових фоторамок?

Доступні конструкції включають гнучкі антени FPC, антени SMT на друкованій платі та зовнішні антени з клейкими стержнями. Відповідна конструкція залежить від корпусу, доступного простору, способу встановлення та конструкції радіочастот.

Що слід перевірити перед тим, як розмістити оптове замовлення?

Виробники повинні перевірити антену в корпусі готового продукту та оцінити стабільність бездротового зв’язку, віддалену передачу зображення, надійність з’єднання та продуктивність у реалістичних умовах експлуатації. Це допомагає визначити проблеми інтеграції перед масовим виробництвом.

Чи можна використовувати антену для комерційних цифрових дисплеїв?

так Діапазон застосування включає комерційні інтелектуальні рамки для дисплеїв, дисплеї для готелів і гостьових будинків, рекламні рамки для лобі, корпоративні дисплеї та інші підключені цифрові фоторамки.

Висновок

Надійне бездротове з’єднання має важливе значення для сучасних розумних фоторамок, які залежать від хмарної синхронізації та віддаленого керування вмістом. Вибір антени на основі частоти, відповідності радіочастот, простору для встановлення, роз’єму, прокладки кабелю та фактичних характеристик корпусу може допомогти виробникам створити більш послідовну бездротову систему. Якщо ви розробляєте нову фоторамку, замінюєте наявну антену або плануєте виробництво OEM/ODM,зв'яжіться з намищоб обговорити розміри вашої антени, вимоги до частоти, конфігурацію роз’єму, зразки та індивідуальні виробничі потреби з командою інженерів Qianmu.
