Як антена стільникової мережі покращує бездротове підключення?

Зміст

1. Опис статті
2. Що таке антена стільникової мережі?
3. Як працює антена стільникової мережі?
4. Які фактори впливають на продуктивність стільникової антени?
5. Який тип стільникової антени вибрати?
6. Як вибрати правильну антену стільникової мережі?
7. Як слід встановити стільникову антену?
8. Де використовуються антени стільникових мереж?
9. Як зв’язок Qianmu підтримує проекти стільникових антен?
10. Яких типових помилок слід уникати?
11. Як можна підтримувати стабільну роботу стільникової антени?
12. Часті запитання
13. Висновок

Опис статті

• Розуміти роль антени в стільниковому зв’язку.
• Дізнайтеся, як частота, посилення, імпеданс, ефективність випромінювання та монтаж впливають на продуктивність.
• Порівняйте поширені зовнішні та вбудовані конфігурації антен.
• Визначте найважливіші фактори при виборі антени для нового продукту.
• Удосконалення практики встановлення та інтеграції.
• Розуміти поширені промислові, автомобільні, IoT і мережеві програми.
• Дізнайтеся, як розробка індивідуальної антени може відповідати складним вимогам до продукту.
• Використовуйте практичні методи усунення несправностей і обслуговування, щоб підвищити надійність зв’язку.

Що таке антена стільникової мережі?

Антена стільникової мережі – це радіочастотний компонент, призначений для передачі та прийому електромагнітного випромінювання сигнали через мережі стільникового зв'язку. Працює разом із стільниковим модемом, модулем зв'язку, коаксіальний кабель, роз’єм і електронна система, яка обробляє бездротові дані.

Залежно від програми стільникова антена може підтримувати 2G, 3G, 4G LTE, 5G або кілька поколінь стільниковий зв'язок одночасно. Сучасне обладнання часто потребує багатодіапазонної роботи, оскільки продукти можуть продаватися в різних країнах або розгортатися в мережах, що використовують різні діапазони частот.

Антена – це не просто аксесуар, прикріплений до пристрою зовні. Його фізична структура, розміри, розташування, заземлення, прокладка кабелю, роз’єм і навколишні матеріали можуть впливати на поведінку радіочастот. Теоретично антена з високим коефіцієнтом підсилення може працювати погано, якщо вона встановлена неправильно або розміщена надто близько до провідні матеріали.

Як працює антена стільникової мережі?

Система стільникового зв'язку перетворює цифрову інформацію в радіочастотну енергію. Стільниковий модуль генерує радіочастотний сигнал і надсилає його через антенний тракт. Антена перетворює електричну радіочастотну енергію в електромагнітні хвилі, які поширюються в навколишньому середовищі.

Під час прийому процес працює у зворотному напрямку. Електромагнітна енергія, що надходить від стільникового зв'язку базова станція створює електричний радіочастотний сигнал на антені. Сигнал проходить через радіочастотний тракт до комунікаційний модуль, де він обробляється та перетворюється на придатні для використання дані.

Наскільки ефективно відбувається цей процес, визначають кілька технічних характеристик:

• Діапазон частот:Визначає, на яких стільникових діапазонах антена може ефективно працювати.
• посилення:Описує, як антена концентрує або розподіляє випромінювану енергію в певних напрямках.
• Імпеданс:Правильне узгодження допомагає зменшити радіочастотну потужність, що відбивається на передавач.
• КСВ:Забезпечує індикацію узгодження імпедансу в робочому діапазоні частот.
• Радіаційна ефективність:Вказує, наскільки ефективно радіочастотна потужність перетворюється на випромінювання.
• Поляризація:Впливає на те, як антена взаємодіє з поляризацією прийнятого сигналу.
• Механічна структура:Визначає, як антену можна інтегрувати в кінцеве обладнання.

Це пояснює, чому вибір антени виключно на основі назви продукту чи специфікації номінального посилення може призвести до невтішні результати. Радіочастотні характеристики необхідно оцінювати як частину повного пристрою.

Які фактори впливають на продуктивність стільникової антени?

Коли стільниковий пристрій страждає від нестабільного з’єднання, повільної передачі даних, частих розривів мережі або погане покриття, систему антени слід розглядати разом із умовами модему та мережі. Кілька практичні фактори можуть знизити продуктивність.

Чому розташування антени має значення?

Розміщення антени є одним із найбільш забутих аспектів дизайну бездротових продуктів. Далі встановлена антена до батареї, металевої рами, друкованої плати, пучка кабелю чи іншого провідного компонента може поводитися по-різному від тієї ж антени, що тестується у вільному просторі.

Для зовнішніх антен достатній відстань і відповідне місце монтажу можуть допомогти забезпечити більш передбачуваний сигнал радіаційне середовище. Для вбудованих антен інженерам потрібно враховувати доступну площу землі, пластик корпус, компонування друкованої плати, внутрішні компоненти та відстань між антеною та іншими радіочастотними ланцюгами.

Який тип стільникової антени вибрати?

Немає універсальної стільникової антени, яка підійде для кожного пристрою. Відповідна конфігурація залежить від структура обладнання, доступний простір для установки, необхідні діапазони частот, умови навколишнього середовища та бажану радіочастотну продуктивність.

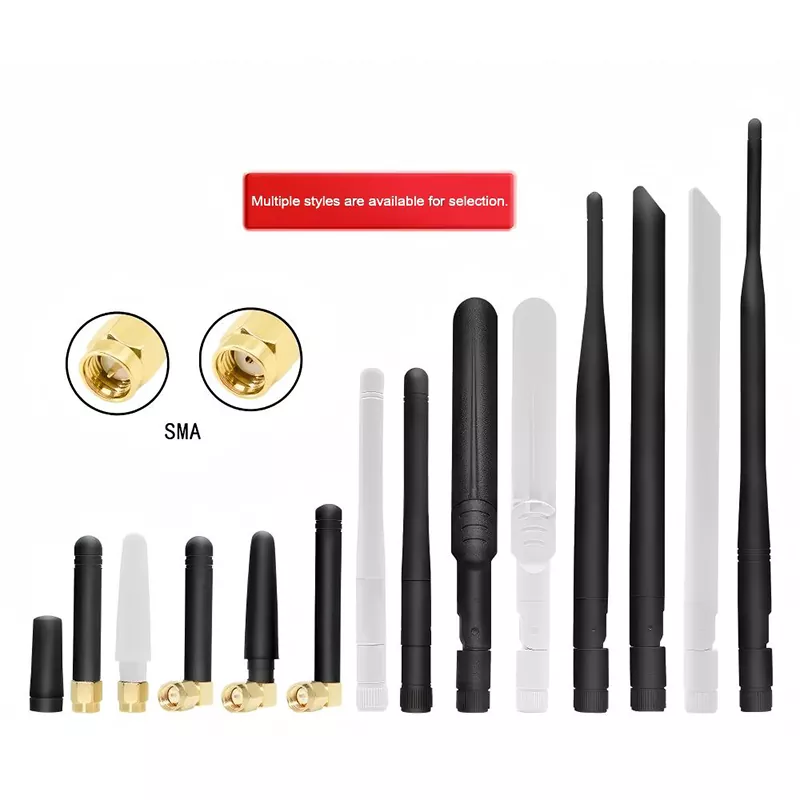

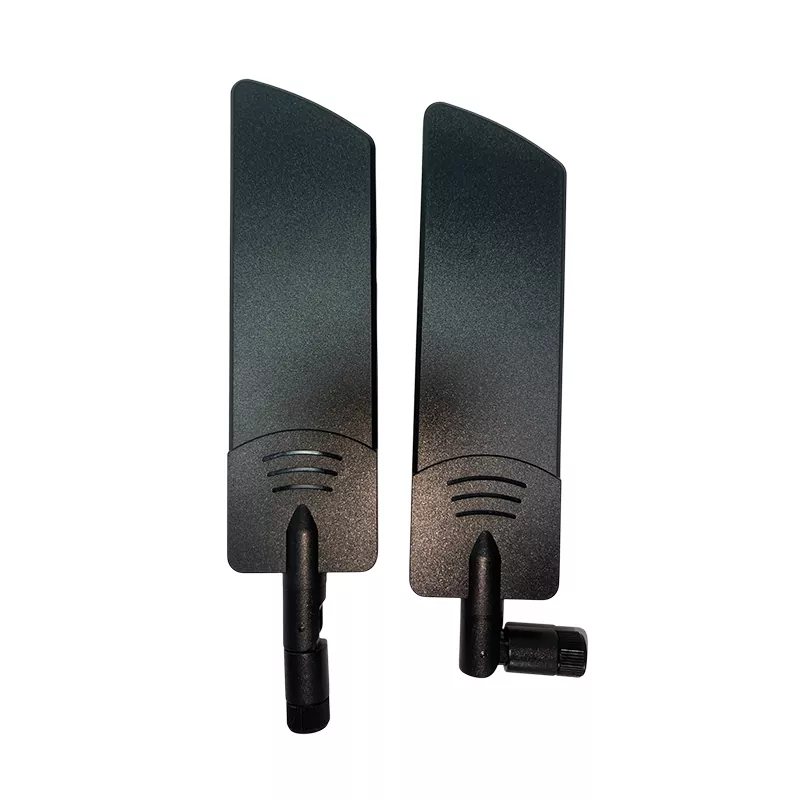

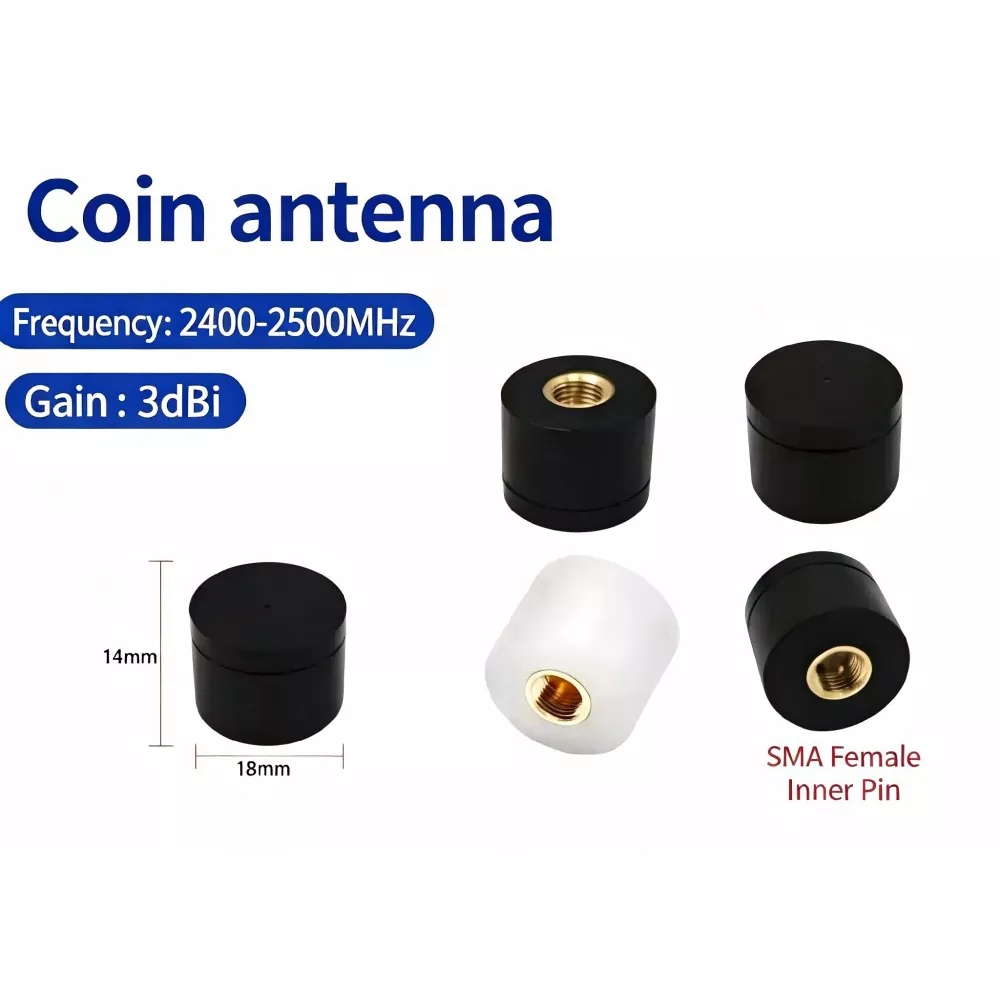

Зовнішні стільникові антени

Зовнішні антени корисні, коли корпус обладнання створює значні радіочастотні перешкоди або коли виріб потребує гнучкого монтажного положення. Загальні конфігурації включають стрижневі антени, гумові антени, антени на магнітній основі та інші конструкції, що монтуються зовні.

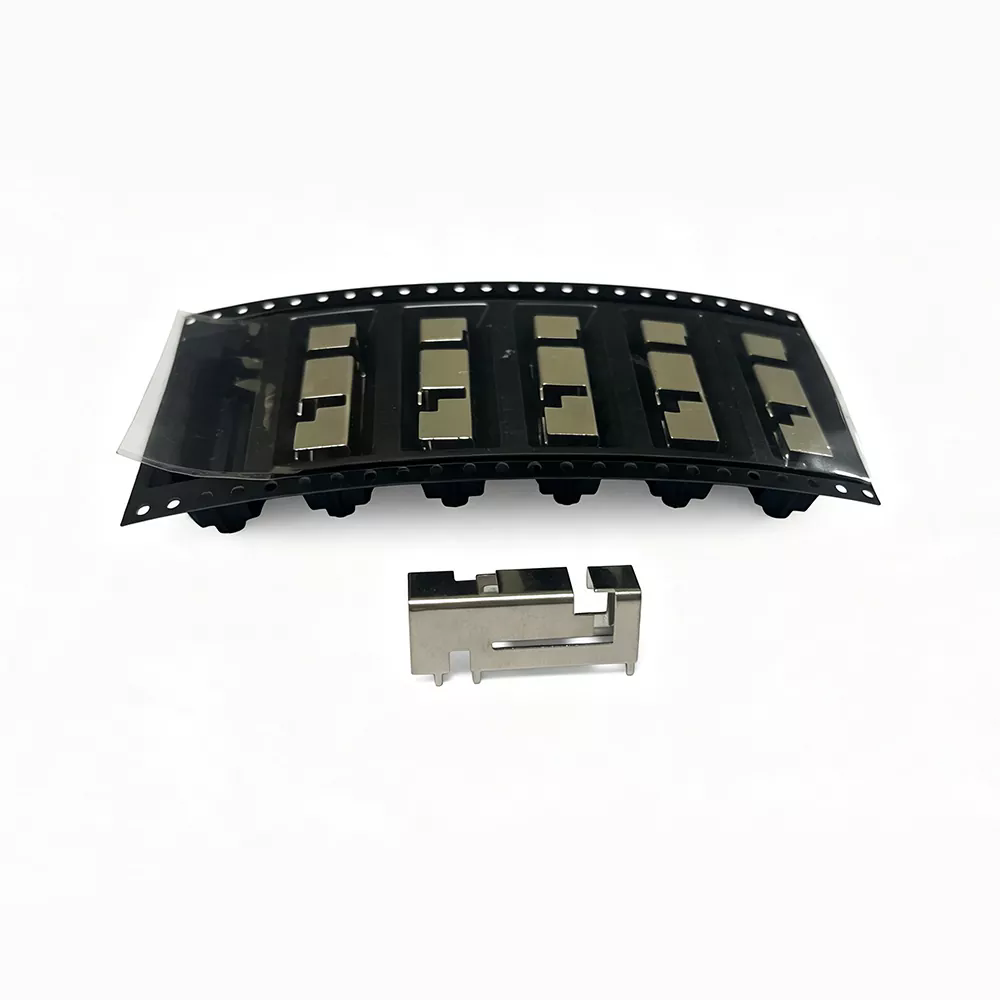

Вбудовані стільникові антени

Вбудовані антени призначені для виробів із чистим зовнішнім виглядом, компактною структурою або захищеною внутрішньою частиною установка важлива. Їх можна інтегрувати в електронне обладнання, IoT-термінали, комунікації пристрої та інші компактні вироби.

Антени на магнітній основі

Магнітне кріплення забезпечує зручне встановлення на відповідних металевих поверхнях і може спростити розгортання антена повинна бути змінена під час встановлення або тестування. Необхідно вибрати довжину кабелю та роз’єм розглядатися одночасно.

Індивідуальні рішення для антени

Індивідуальні конструкції стають особливо цінними, коли стандартна антена не може задовольнити механічні або електричні вимоги до кінцевого продукту. Розміри, довжина кабелю, роз'єм, діапазон частот, кріплення структуру та радіочастотні характеристики, можливо, доведеться налаштувати відповідно до застосування.

Як вибрати правильну антену стільникової мережі?

Вибір антени слід починати з фактичних вимог до продукту, а не із загального каталогу антен. Систематичний процес відбору може зменшити перепроектування, затримки тестування та несподівані проблеми з комунікацією.

1. Визначити стільникові стандарти.Визначте, чи потрібен продукту 2G, 3G, 4G LTE, 5G або комбінація технологій.
2. Визначте необхідні діапазони частот.Різні ринки та оператори мережі можуть використовувати різні діапазони, тому цільові робочі частоти повинні відповідати перед вибором антени.
3. Перевірте доступний простір для встановлення.Перш ніж вибрати конструкцію антени, виміряйте корпус, площу монтажу, зазор і внутрішній простір.
4. Визначте вимоги до роз’єму та кабелю.Тип роз’єму та довжина кабелю повинні відповідати комунікаційному модулю та механічному вузлу.
5. Розглянемо робоче середовище.Вимоги до зовнішнього обладнання, транспортних засобів, промислових шаф і портативних виробів можуть дуже відрізнятися.
6. Перевірте продуктивність радіочастот.Необхідно оцінити частотну характеристику, посилення, КСВ, імпеданс, ефективність і характеристики випромінювання.
7. Перевірте антену всередині готового продукту.Остаточні характеристики слід перевіряти після інтеграції, оскільки корпус і навколишні компоненти можуть змінити поведінку радіочастот.

Як слід встановити стільникову антену?

Навіть добре сконструйована антена стільникової мережі може працювати недостатньо, якщо інсталяція виконана неправильно. Тому інсталяцію слід розглядати як частину процесу проектування РЧ, а не як завдання остаточного складання.

Тримайте антену подалі від основних джерел перешкод

Якщо можливо, уникайте розміщення антени безпосередньо біля великих металевих компонентів або щільно упакованої електроніки збірки. Метал може впливати на розподіл струму та змінювати передбачувані характеристики випромінювання антени.

Прокладка кабелю керування

Коаксіальний кабель слід прокладати акуратно та захищати від непотрібного механічного впливу. Надмірно складна траса, різкі вигини, погані з’єднувачі або невідповідний вибір кабелю можуть створити додаткову радіочастоту проблеми з втратою та надійністю.

Розглянемо остаточний додаток

Тестування антени поза готовим продуктом корисно для початкової оцінки, але воно не замінює перевірка всередині фактичного корпусу. Товщина пластику, металеві компоненти, розміри друкованої плати, розташування батареї, і монтажне обладнання може вплинути на кінцевий результат.

Перевірте перед масовим виробництвом

Тестування прототипу дозволяє інженерам виявити радіочастотні проблеми до початку великомасштабного виробництва. Це є особливо важливо для продуктів, які працюють у кількох діапазонах стільникового зв’язку або мають підтримувати з’єднання зміна середовища.

Де використовуються антени стільникових мереж?

Стільниковий зв’язок забезпечує практичний спосіб для обладнання передавати дані без залежності від фіксованого зв’язку дротова мережа. У результаті стільникові мережеві антени використовуються в багатьох галузях.

Той самий принцип стосується розумної інфраструктури, зовнішнього обладнання, терміналів зв’язку, енергетики пристрої керування та інші підключені системи, де необхідний надійний бездротовий доступ.

Як зв’язок Qianmu підтримує проекти стільникових антен?

Зв'язок Qianmuфокусується на розробці та виробництві антен бездротового зв’язку, надання рішень для стільникового зв’язку, Інтернету речей, позиціонування, маршрутизаторів та інших бездротових програм. Його стільникова антена Портфоліо охоплює різні конструкції та методи встановлення для різноманітних конструкцій обладнання.

Для клієнтів, які розробляють підключене обладнання, найважливіша перевага роботи з досвідченою антеною постачальник — це здатність враховувати вимоги до РЧ разом із механічною інтеграцією. Продукт може вимагати a конкретний діапазон частот, компактні розміри, окремий роз’єм, певну довжину кабелю або спеціалізований монтажна конструкція. Ці вимоги мають працювати разом, а не оцінюватися незалежно.

Параметри налаштування

Від прототипу до виробництва

Практичний процес розробки антени може включати аналіз застосування, оцінку частоти, структуру дизайн, оптимізація радіочастот, виробництво прототипів, тестування продуктивності та масове виробництво. Такий підхід допомагає визначити потенційні проблеми інтеграції до збільшення обсягів виробництва.

Зв'язок Qianmu підтримує стандартні продукти, а також індивідуальні та орієнтовані на OEM вимоги. в залежності на проекті клієнти можуть вказати такі параметри, як частота, розмір, роз'єм, кабель, спосіб монтажу, та інші вимоги до програми.

Асортимент продукції компанії включає зовнішні антенні конфігурації, внутрішні антенні рішення, магнітні основи конструкції, вбудовані продукти та стільникові антени, призначені для різних програм зв’язку.

Яких типових помилок слід уникати?

Багато проблем із бездротовим підключенням викликані не дефектною антеною, а вибором або інтеграцією антени без урахування всієї РЧ-системи.

1. Вибір тільки за приростом:Коефіцієнт посилення - це лише один параметр. Частотне покриття, ефективність, випромінювання малюнок, відповідність, розмір і умови встановлення також мають значення.
2. Ігнорування корпусу:Антену слід оцінювати в реальному середовищі продукту.
3. Використання неправильного діапазону частот:Антена, яка не покриває належним чином необхідні діапазони не може забезпечити надійну роботу просто тому, що модем підтримує ці діапазони.
4. Вигляд втрати кабелю:Довгі або невідповідні радіочастотні кабелі можуть зменшити сигнал, доступний для антенна система.
5. Пропуск тестування прототипу:Невеликі зміни конструкції можуть призвести до значних відмінностей радіочастот, особливо в компактних продуктах.
6. Неможливість визначити регіональні вимоги:Продукти, призначені для міжнародних ринків, можуть знадобитися різні комбінації клітинних смуг.

Як можна підтримувати стабільну роботу стільникової антени?

Для обладнання, що розгортається протягом тривалого часу, надійність антени залежить як від радіочастотних характеристик, так і від механічних цілісність. Періодичні перевірки можуть допомогти виявити проблеми до того, як вони перетворяться на комунікаційні збої.

• Перевірте зовнішні антени на наявність фізичних пошкоджень.
• Перевірте кріплення на предмет ослаблення або переміщення.
• Перевірте з’єднувачі на наявність корозії, забруднення чи механічних пошкоджень.
• Перевірте оголені кабелі на предмет стирання, здавлення або надмірного вигину.
• Перегляньте продуктивність зв’язку після серйозних модифікацій обладнання.
• Досліджуйте повторні зриви мережі, а не припускайте, що відповідальність завжди несе стільникова мережа.
• Використовуйте належний захист навколишнього середовища для зовнішніх і промислових установок.

Якщо в продукті виникають постійні проблеми з підключенням, під час усунення несправностей слід враховувати весь сигнал шлях: доступність мережі, конфігурація модему, радіочастотний кабель, роз’єм, антена, корпус, блок живлення та середовище встановлення.

Часті запитання

Для чого використовується антена стільникової мережі?

Антена стільникової мережі дозволяє обладнанню з підтримкою стільникового зв’язку передавати та приймати бездротові сигнали стільникові мережі. Типові програми включають маршрутизатори 4G LTE і 5G, термінали IoT, промислове обладнання, пристрої віддаленого моніторингу, системи транспортних засобів і комунікаційні шлюзи.

Чи може одна антена підтримувати кілька діапазонів стільникового зв’язку?

так Багатодіапазонні антени можуть бути розроблені для роботи в декількох діапазонах частот. Точні підтримувані діапазони залежать від конструкції антени та вимог цільового застосування.

Як вибрати антену для пристрою 4G або 5G?

Почніть з визначення необхідних частотних діапазонів, а потім враховуйте тип антени, місце встановлення, розміри, посилення, КСВ, імпеданс, роз’єм, довжина кабелю, умови навколишнього середовища та корпус пристрою. Остаточне тестування слід провести після інтеграції.

Чи завжди антена з вищим коефіцієнтом посилення забезпечує кращу продуктивність?

Ні. Вищий коефіцієнт посилення не означає автоматично кращу продуктивність у кожному застосуванні. діаграма спрямованості, частотна сумісність, положення встановлення, ефективність, узгодження та навколишнє середовище можуть бути однаково важливо.

Чи можна налаштувати стільникову антену?

так Залежно від постачальника та вимог проекту, налаштування можуть включати діапазон частот, антену розміри, роз’єм, довжина кабелю, спосіб кріплення, структура та радіочастотні характеристики.

Чому мій стільниковий пристрій має слабкий сигнал навіть із хорошим модемом?

Модем є лише частиною бездротової системи. Розміщення антени, узгодження радіочастот, втрати кабелю, корпус матеріали, якість роз’єму, навколишні перешкоди та умови мережі можуть впливати на кінцевий сигнал продуктивність.

Чи може Qianmu Communication надати зразки перед масовим виробництвом?

Зв'язок Qianmu підтримує розробку прототипу та технічну перевірку перед більшими виробничими програмами. Це може допомогти клієнтам оцінити антену в межах передбаченого обладнання перед тим, як приступити до масового виробництва.

У яких галузях промисловості зазвичай використовуються стільникові антени?

Стільникові антени широко використовуються в промисловому Інтернеті речей, розумному транспорті, управлінні автопарком, віддаленому моніторингу, бездротові мережі, транспортний зв’язок, інтелектуальне вимірювання, промислові шлюзи та інші пов’язані системи.

Які роз’єми можна використовувати з антенами стільникового зв’язку?

Вибір роз’єму залежить від комунікаційного модуля та механічної конструкції. Загальні варіанти радіочастотного роз’єму включають SMA, IPEX, MMCX та інші конфігурації, придатні для застосування.

Висновок

Антена стільникової мережі відіграє фундаментальну роль у визначенні ефективності підключеного обладнання спілкується зі стільниковою мережею. Надійна робота залежить не тільки від вибору антени з a відповідна назва товару. Частотне покриття, узгодження імпедансу, підсилення, ефективність, монтажне положення, кабель конфігурація, конструкція корпусу, умови навколишнього середовища та тестування кінцевого пристрою – все це необхідно враховувати.

Для виробників, які розробляють промислові продукти IoT, маршрутизатори, системи транспортних засобів, обладнання для віддаленого моніторингу, комунікаційних терміналів або інших підключених пристроїв, вибір правильної антени на початку процесу проектування може зменшити ризики інтеграції та підвищити довгострокову стабільність зв’язку.

Зв'язок Qianmuнадає стільникові мережеві антени для різних комунікацій вимоги, включаючи стандартну продукцію та індивідуальну розробку антен. Звертаючи увагу на продуктивність радіочастот, механічна інтеграція, вибір роз’єму, конфігурація кабелю та вимоги до застосування, правильна антена рішення можна розробити як для проектів прототипу, так і для серійного виробництва.
