Вбудована FM-радіо антена
Вбудована FM-радіо антена 88-108 МГц, розроблена для автомобільних аудіосистем, динаміків Bluetooth і зовнішніх портативних радіо. Виготовлено компанією Shenzhen Qianmu Communication Technology Co., Ltd., професійним китайським виробником антен, що пропонує налаштування OEM та ODM.
Вбудована FM-радіоантена – це компактний радіочастотний приймальний компонент, призначений для FM-мовлення на частоті 88–108 МГц. Завдяки феритовому сердечнику та прецизійній структурі намотування котушки він забезпечує надійний прийом сигналу для автомобільних аудіосистем, динаміків Bluetooth, портативних радіостанцій та інших електронних пристроїв із підтримкою FM.
Що таке вбудована радіоантена FM?
Вбудована FM-радіоантена — це внутрішній пасивний антенний модуль, вбудований в електронні пристрої для прийому FM-сигналів. В основному він складається з феритового сердечника з високою проникністю, прецизійного емальованого мідного дроту, захисного шару ізоляції та з’єднувальних клем.
У порівнянні зі звичайними зовнішніми телескопічними антенами ця антена має магнітно-індукційну конструкцію, яка використовує феритовий сердечник для концентрації високочастотних магнітних полів і підвищення ефективності прийому сигналу. Його компактна структура дозволяє виробникам інтегрувати можливість прийому FM-сигналу в пристрої з обмеженим простором, зберігаючи чистий зовнішній вигляд продукту.
Принцип роботи
Принцип роботи вбудованої антени FM-радіо базується на електромагнітній індукції та резонансі магнітного поля. Його ефективність можна перевірити шляхом практичного тестування за допомогою професійного обладнання, такого як аналізатори спектру та тестери сигналів.
1. Концентрація магнітного поля
Феритовий сердечник з високою проникністю розроблений для ефективної концентрації високочастотних магнітних полів, що дозволяє антені вловлювати електромагнітні сигнали FM у діапазоні частот 88–108 МГц. Ця структура покращує здатність прийому слабкого сигналу та допомагає зменшити ослаблення сигналу, викликане передачею на великі відстані, порівняно зі звичайними антенами.
2. Електромагнітне перетворення
Прецизійно намотана емальована дротяна котушка навколо феритового сердечника перетворює захоплені високочастотні сигнали магнітного поля в електричні сигнали. Цей процес забезпечує ефективне перетворення електромагнітних хвиль у радіочастотні сигнали для подальшої обробки.
3. Частотний резонанс
Завдяки оптимізації витків і відстані між обмотками котушки антена точно налаштована відповідно до стандартного діапазону частот FM. Резонансна конструкція допомагає фільтрувати небажані перешкоди, покращувати стабільність сигналу та підтримувати чітку якість звуку під час прийому радіо.
4. Передача сигналу
Перетворений електричний сигнал передається через спеціальні контакти або з’єднувальні кабелі до схеми декодування FM пристрою. Після посилення та декодування сигналу він перетворюється на вихід чистого аудіо, забезпечуючи стабільну та надійну роботу FM-радіо.
Сумісні пристрої
Наша вбудована FM-радіоантена сумісна з переважною більшістю електронних пристроїв на ринку, які мають функцію FM-радіо. Він підтримує повний спектр споживчих, комерційних і промислових пристроїв. Нижче наведено конкретні сумісні пристрої:
• Автомобільні електронні пристрої: автомобільні MP3-плеєри, автомобільні аудіо/відеоголовки, автомобільні радіоприймачі Bluetooth і системи оповіщення в автобусах
• Пристрої для розумного дому: розумні колонки, колонки Bluetooth, настінні домашні аудіосистеми, системи фонової музики
• Портативні цифрові пристрої: портативні радіоприймачі, динаміки зі слотами для карток, старовинне радіообладнання, портативні зовнішні аудіовізуальні термінали
• Промислове комунікаційне обладнання: промислові FM-приймачі, зовнішні базові станції мовлення, домофонне та радіообладнання
• Аксесуари для малої побутової техніки: FM-радіо-будильники, водонепроникні динаміки для ванної кімнати, розумні кухонні аудіовізуальні прилади
Основні переваги
Висока магнітна проникність і покращений прийом сигналу
Використовуючи феритові сердечники високої щільності зі стабільною магнітною проникністю та низькими втратами на високих частотах, антена покращує чутливість FM-сигналу та стабільність прийому. У поєднанні з технологією точного намотування він забезпечує надійну роботу в умовах слабкого сигналу, одночасно зменшуючи спотворення звуку та переривання сигналу.
Точний намотування для стабільної роботи частоти
Виготовляється з автоматичним намотуванням, допуск витка котушки контролюється в межах ±1 оберту. Антена точно налаштована на глобальний FM-діапазон 88–108 МГц, що забезпечує стабільний резонанс і постійну частоту.
Компактний дизайн для легкої інтеграції
Мініатюрна та надтонка конструкція дозволяє легко встановлювати всередині компактних електронних пристроїв без зовнішніх антен або додаткового місця для монтажу, що робить його придатним для застосування з обмеженим простором.
Конструкція захисту від перешкод для чистого звуку
Завдяки покращеним ізоляційним шарам і екрануючим структурам антена допомагає зменшити електромагнітні перешкоди від друкованих плат, мікросхем і компонентів живлення, покращуючи чистоту сигналу та чіткість звуку.
Широкий діапазон температур і тривалий термін служби
Виготовлена з термостійкого емальованого дроту та вогнестійких ізоляційних матеріалів, антена надійно працює від -20 ℃ до +70 ℃. Він підходить для автомобільного, зовнішнього та внутрішнього застосування з довготривалою стабільною роботою.
Гнучка настройка для різних пристроїв

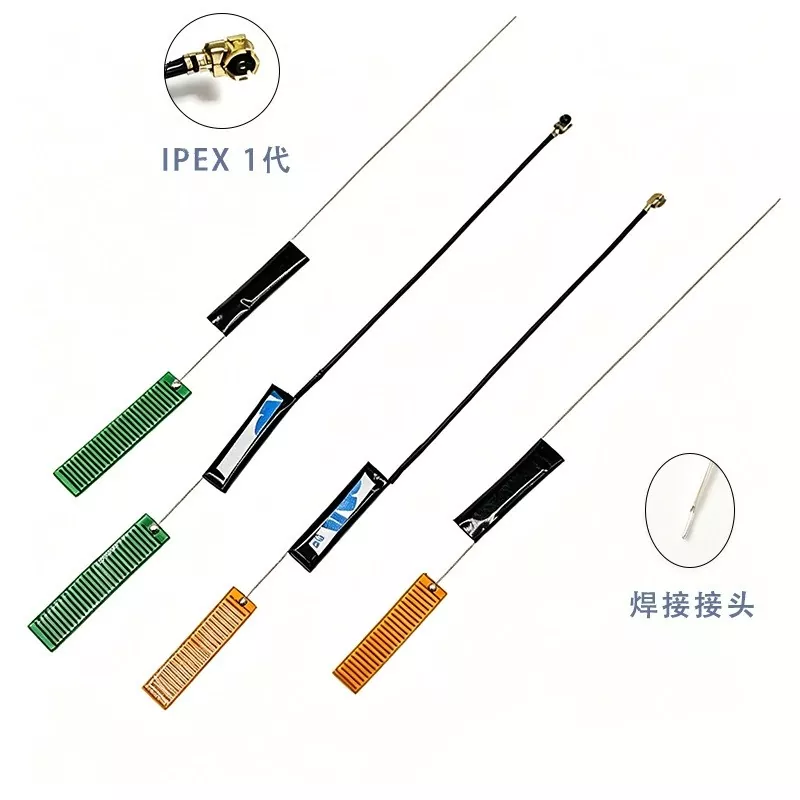

Індивідуальні параметри включають розмір феритового сердечника, параметри намотування котушки, довжину проводу, матеріали контактів і типи роз’ємів. Антену можна адаптувати до різних макетів друкованих плат і структур пристроїв із зразками, доступними для тестування.
Технічні характеристики
|
Параметр Пункт |
Стандартні характеристики |
Опис параметра |
|
Діапазон робочих частот |
88–108 МГц |
Глобальний діапазон радіочастот FM |
|
Опір антени |
50 Ом |
Сумісний із основними стандартами опору плати приймача FM |
|
КСВ |
≤1,8 |
Надзвичайно низькі втрати сигналу та висока ефективність передачі |
|
Матеріал магнітного сердечника |
Високопроникний ферит |
Низькі втрати високої частоти, чудова магнітна концентрація |
|
Матеріал дроту |
Стійкий до високих температур чистий мідний емальований дріт |
Відмінна електропровідність, стійкість до окислення та висока міцність на розрив |
|
Робоча температура |
від -20°C до +85°C |
Підходить для широкого діапазону високих і низьких температур |
|
Температура зберігання |
від -30°C до +75°C |
Відсутність погіршення продуктивності під час зберігання та транспортування |
Конкурентні переваги над аналогічними продуктами
Наразі основні приймальні FM-антени на ринку поділяються на три категорії: антени на платі, зовнішні телескопічні антени та стандартні спіральні антени. Наша вбудована FM-радіоантена значно перевершує аналогічні продукти конкурентів щодо загальної продуктивності, пропонуючи виняткове співвідношення ціни та якості та практичність:
|
Критерії порівняння |
Стандартна PCB FM-антена |
Зовнішня телескопічна FM-антена |
Наша вбудована радіоантена FM |
|
Чутливість прийому |
Низький; слабкі сигнали схильні до випадання |
помірний; сильно залежить від кута |
високий; стабільний прийом слабких сигналів |
|
Перешкодостійкість |
бідний; чутливі до перешкод в ланцюзі |
помірний; чутливі до втручання навколишнього середовища |
Сильний; двошарова ізоляція забезпечує захист від електромагнітних перешкод |
|
Гнучкість встановлення |
Фіксований дизайн, не можна налаштувати |
Виступає назовні, погіршуючи зовнішній вигляд |
Повністю настроювані параметри; вбудований, прихований монтаж |
|
Термін служби |
Схильний до окислення; продуктивність знижується протягом 1-2 років |
Схильний до розкручування та ламання |
Стабільний без деградації більше 5 років |
|
Співвідношення ціни та якості |
Низька вартість, низька продуктивність |
Висока вартість, складна конструкція |
Безпосередньо з заводу, пропонуючи чудову вартість і високу продуктивність |
Ілюстрований посібник зі встановлення та користувача
Вбудована FM-радіоантена розроблена для легкого встановлення та може бути інтегрована в різні електронні пристрої. Стандартні кроки встановлення такі:
Крок 1: Позиціонування

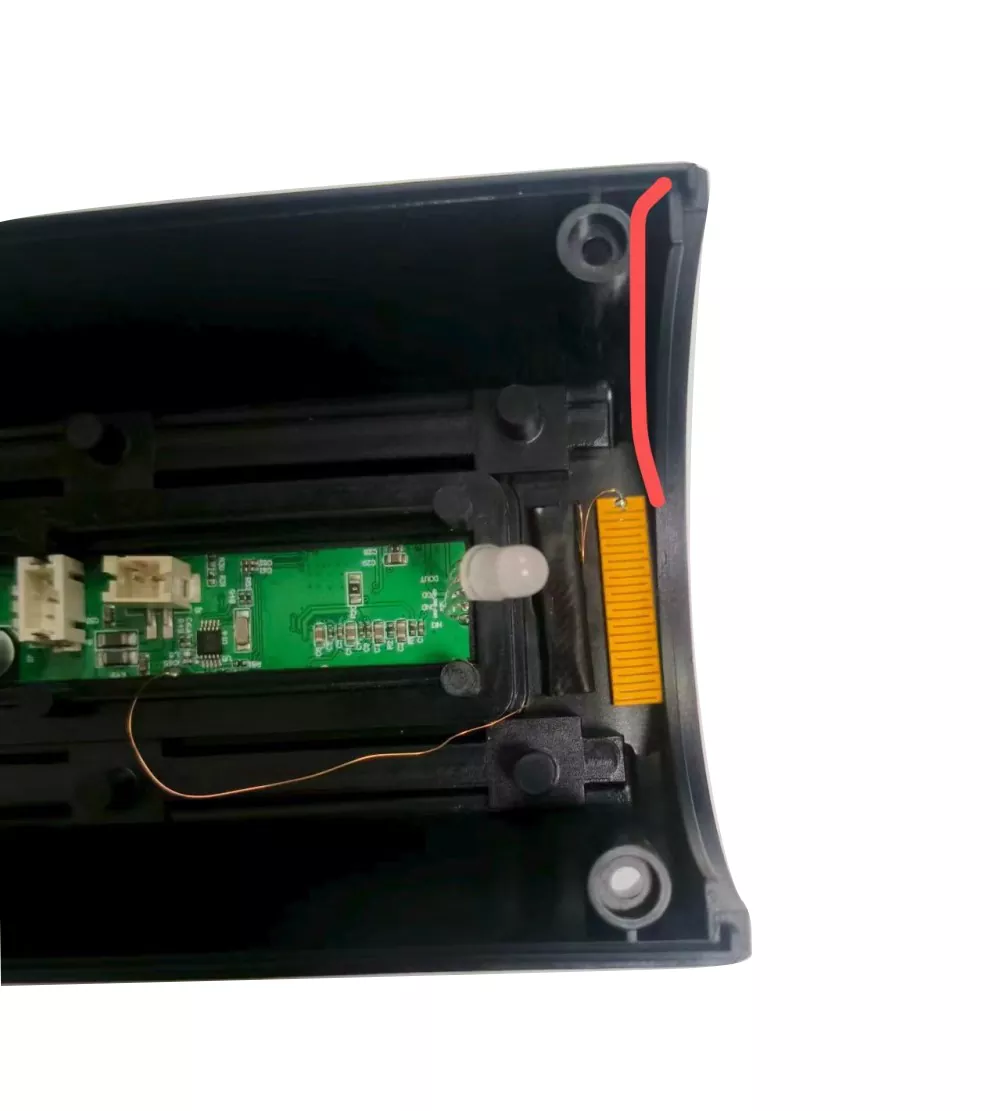

Розташуйте FM-антену з магнітною котушкою на пласкій і вільній ділянці всередині пристрою, тримаючи її подалі від мікросхем материнської плати, компонентів живлення та джерел тепла, щоб зменшити електромагнітні перешкоди та тепловий вплив. Для кращого прийому встановлюйте антену ближче до внутрішньої поверхні корпусу пристрою.
Крок 2: Кріплення антени
Антена оснащена ізольованою клейкою підкладкою. Зніміть захисну плівку та прикріпіть її безпосередньо до монтажної поверхні. Для пристроїв із металевою внутрішньою конструкцією феритовий сердечник може допомогти закріпити положення антени без додаткового клею, дозволяючи легко встановлювати та знімати.
Крок 3: Електропроводка та підключення
Під’єднайте дроти або контакти антени до призначених точок з’єднання FM-антени на друкованій платі пристрою за допомогою паяння або з’єднання. Забезпечте належний контакт і уникайте таких проблем, як неякісна пайка, ослаблені з’єднання або короткі замикання.
Крок 4: Перевірка під час увімкнення
Після встановлення увімкніть пристрій і перейдіть у режим FM-радіо. Запустіть автоматичне сканування станцій, щоб перевірити продуктивність прийому. Якщо місцеві FM-станції можна приймати чітко без помітних шумів або перешкод, установку завершено.
Інструкція з вибору продукту
Вибираючи вбудовану FM-радіоантену, ціна не повинна бути єдиним критерієм. Покупці повинні оцінювати антену на основі вимог застосування, сумісності, розмірів і якості виготовлення. Спираючись на багаторічний досвід у галузі, ми надаємо наступні рекомендації щодо вибору:
1. Виберіть «На основі середовища програми».
Стандартні моделі підходять для внутрішніх електронних пристроїв за нормальних умов експлуатації. Для автомобільного та зовнішнього застосування рекомендовані індивідуальні моделі з підвищеною температурною стійкістю, стійкістю до вібрації та чутливістю сигналу, щоб забезпечити надійну роботу в складних умовах.
2. Перевірте частоту та електричну сумісність
Перед покупкою перевірте частотний діапазон FM пристрою та вимоги до схеми. Стандартний діапазон FM становить 88–108 МГц із типовим опором 50 Ом. Для спеціальних застосувань доступна індивідуальна настройка частоти.
3. Враховуйте простір для встановлення та розміри
Виберіть відповідний розмір феритового сердечника, конструкцію котушки та довжину кабелю відповідно до доступного місця для установки всередині пристрою. Компактні індивідуальні версії доступні для додатків з обмеженим внутрішнім простором.
4. Оцініть якість матеріалу та виробничий процес
Високоякісні антени зазвичай використовують дроти з чистої міді, феритові сердечники з високою проникністю та надійні ізоляційні структури. Антени низької якості можуть спричинити нестабільний прийом, втрату сигналу, шум або електричні збої під час роботи.
5. Відповідність вимогам до закупівель
Для невеликих проектів доступні стандартні зразки для тестування та перевірки. Для оптових замовлень можна надати індивідуальні специфікації, пакування, маркування та послуги з виробництва OEM відповідно до вимог замовника.
FAQ
Питання 1: Чи можна налаштувати розміри та довжину дроту FM-антен з магнітною намоткою?
A: Так. Як прямий виробник вбудованих FM-радіоантен, ми підтримуємо комплексне налаштування розміру сердечника, кількості обмоток, довжини проводу, типу роз’єму та матеріалу контактів.
Питання 2: Чи покращує ця антена суттєво радіоприймання порівняно зі стандартними антенами?
A: Значне покращення продуктивності. Фактичні тести показують, що чутливість сигналу підвищена більш ніж на 35% із чудовою здатністю запобігати перешкодам, ефективно усуваючи перехресні перешкоди, статичний шум і пропадання сигналу, спричинені будівельними перешкодами, електромагнітними перешкодами та слабким сигналом у приміських районах.
Q3: Як ви забезпечуєте послідовність у великому виробництві?
В: Ми використовуємо автоматизоване обладнання для намотування та повний процес перевірки зі 100% тестуванням ключових магнітних параметрів, щоб переконатися, що індуктивність і добротність кожної антени потрапляють у вказаний діапазон допусків.
Питання 4: якщо вбудована антена приймає менше станцій, чи це точно винна антена?
A: Не обов'язково. Кількість доступних станцій залежить від характеристик антени, схем узгодження, компонування друкованої плати та чутливості радіочіпа. Qianmu Communications пропонує безкоштовні послуги радіочастотної діагностики, які допоможуть вам визначити справжню причину.
