Що таке гумова антена?

A гумова антена(широко відома як гумова антена або гумова качечна антена) є звичайним малимвсебічна антенаназваний на честь зовнішнього захисного шару з гуми або пластику. Він широко використовується в пристроях бездротового зв’язку, таких як рації, бездротові маршрутизатори, автомобільні радіо та пристрої IoT. Qianmu Communications пояснює свої основні характеристики та принципи роботи:

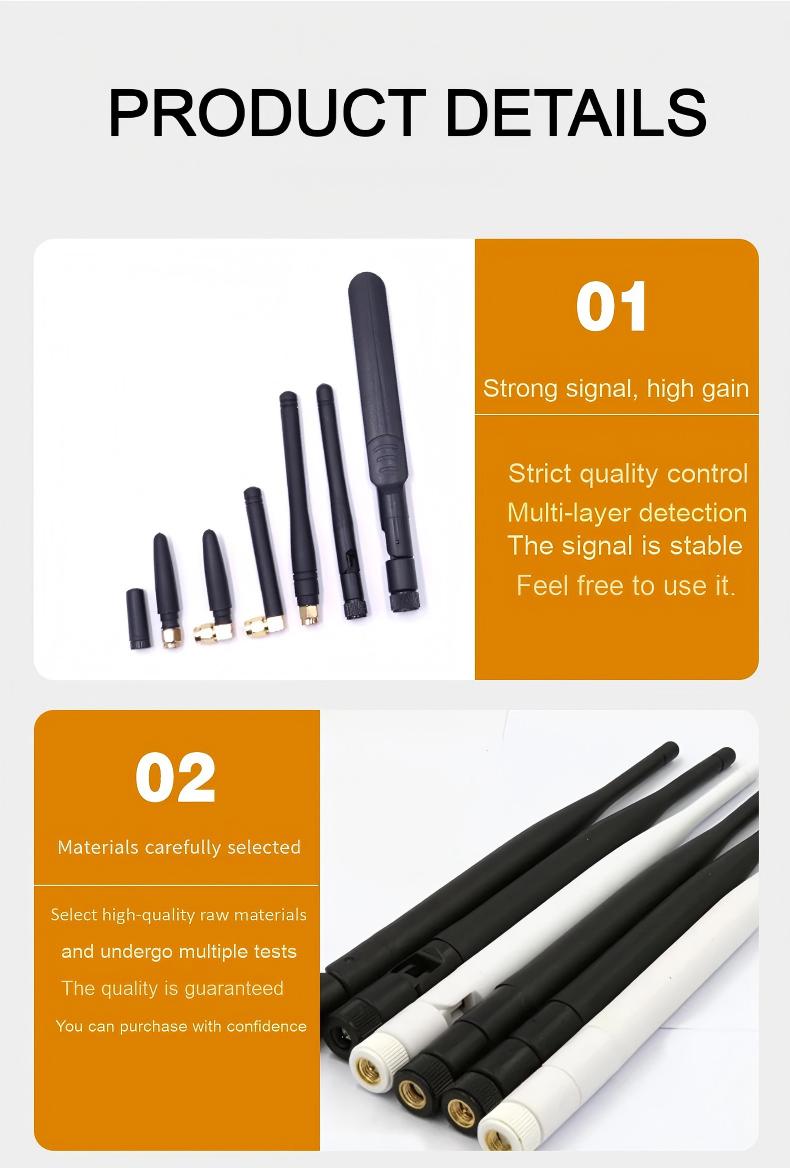

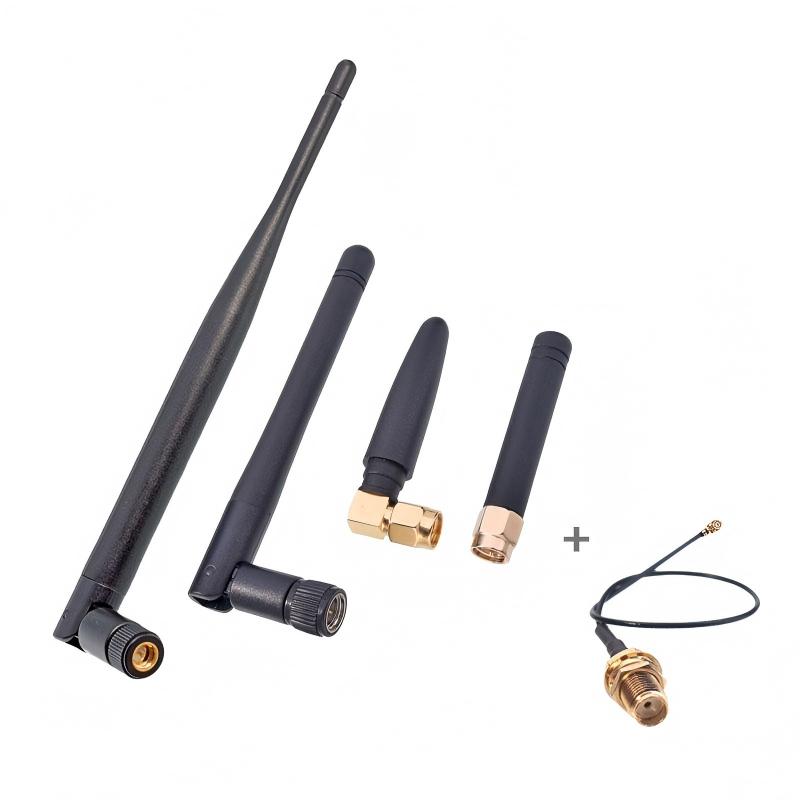

1. Будова та конструктивні особливості

Зовнішні матеріали:

Зовнішній шар виготовлено з гнучкої гуми/силікону (деякі з твердого пластику), що забезпечує фізичний захист, наприклад водонепроникність, ударостійкість і стійкість до корозії.

Колір, як правило, чорний, з кількома спеціальними варіантами, доступними в інших кольорах (наприклад, білий або оранжевий).

Внутрішня структура:

Серцевий випромінювач: внутрішній спірально намотаний металевий дріт (мідний або сталевий), прихований усередині, який служить випромінюючим елементом антени.

Базовий ланцюг узгодження: маленький ланцюг узгодження (наприклад, конденсатор або котушка індуктивності) може бути вбудований у нижній частині для оптимізації імпедансу (зазвичай 50 Ом) для узгодження пристрою.

Роз’єм: загальні радіочастотні інтерфейси, такі як SMA, RP-SMA і TNC, використовуються в нижній частині, що дозволяє пряме гвинтове підключення до обладнання.

Форма: циліндрична або конічна, зазвичай 5-20 см в довжину (залежно від робочого діапазону частот), діаметр приблизно 0,5-2 см.

2. Принцип дії та електричні характеристики

Принцип випромінювання: внутрішній спіральний дріт по суті функціонує як укорочена монопольна антена, електрична довжина якої подовжується через спіральну структуру, що забезпечує резонанс у цільовому діапазоні частот (наприклад, 433 МГц або 2,4 ГГц), незважаючи на його малі фізичні розміри.

Всеспрямоване випромінювання: при вертикальній установці забезпечує рівномірне випромінювання в горизонтальному напрямку на 360° з меншим посиленням у вертикальному напрямку.

Покриття діапазону

1. Однодіапазонний: розроблений спеціально для певного діапазону частот (наприклад, GPS 1,5 ГГц, 4G 1,8 ГГц).

2. Багатодіапазонний: підтримує кілька частот (наприклад, одночасне покриття UHF 400 МГц і 2,4 ГГц) за допомогою сегментованої спіралі або індуктивної конструкції.

3. Основні переваги

Фізична міцність:

Гумовий корпус стійкий до згинання та водонепроникний (зазвичай має рейтинг IP67), що робить його придатним для зовнішнього чи мобільного застосування (таких як автомобільні та портативні пристрої).

Легко встановити:

Пряме підключення інтерфейсу пристрою без складного налаштування.

Низька вартість:

Промислове масове виробництво має низьку собівартість.

Легкий:

Зазвичай важить менше 50 грамів, що робить його ідеальним для портативних пристроїв.

4. Типові сценарії застосування

Побутова електроніка:

Домашній роутер (Wi-Fi 2,4 ГГц/5 ГГц), Bluetooth-навушники, датчики розумного будинку.

Знімна чорна гумова антена на верхній частині маршрутизатора TP-Link.

Професійний бездротовий зв'язок:

Двостороння радіостанція (діапазон UHF/VHF), автомобільна радіостанція та антена для передачі відео безпілотника.

Інтернет речей (IoT):

Антена модуля NB-IoT/LoRa, термінал позиціонування GPS.

Промислове обладнання:

Промислові пульти керування (крани, АГВ), вузли сенсорної мережі.

5. Обмеження та міркування

Нижча ефективність:

Через обмеження мініатюризації ефективність випромінювання зазвичай становить лише 30–60% (порівняно з понад 80% для повнорозмірних антен).

Посилення обмежено:

Характеристики низького посилення призводять до менших відстаней передачі (наприклад, маршрутизатори Wi-Fi з дипольними антенами зазвичай охоплюють діапазон ≤50 метрів).

Місце установки чутливе:

Необхідно встановити вертикально, щоб забезпечити всенаправленість; продуктивність погіршується при наближенні до металевих поверхонь (ефект заземлення).

Фіксований діапазон частот:

Частота не може бути відрегульована після виходу з заводу; потрібен точний вибір моделі відповідно до діапазону частот обладнання.

6. Рекомендації щодо вибору та використання

Відповідний діапазон частот:

Перевірте діапазон робочих частот пристрою (наприклад, 315 МГц, 868 МГц, 2,4 ГГц) і виберіть відповідну резонансну антену.

Сумісність інтерфейсу:

Перевірте тип інтерфейсу пристрою (наприклад, SMA male/female), щоб уникнути фізичної невідповідності.

Адаптація сцени:

Зовнішнє обладнання повинно мати ступінь захисту IP67; обладнання, встановлене на транспортному засобі, має враховувати антивібраційну конструкцію.

Підвищення продуктивності:

Вимоги до далекого радіусу дії можна задовольнити, замінивши антену з високим коефіцієнтом посилення, але це пожертвує всенаправленістю.

Резюме: Штирьова антена є економічним і практичним рішенням для бездротових пристроїв, популярних у споживчій електроніці та промисловому обладнанні завдяки своїй низькій вартості, легкому встановленню та надійній фізичній довговічності. Однак його низький коефіцієнт підсилення та вузька смуга пропускання обмежують його застосування у сценаріях високої продуктивності, тому професійні зовнішні антени залишаються необхідними для дальнього чи високонадійного зв’язку (наприклад, передачі відео з дронів або базових станцій).
