Антени FPC проти PCB: ключові відмінності для компактних електронних пристроїв

Вибір антени для компактного електронного пристрою передбачає більше, ніж пошук компонента, який відповідає наявному простору. Антена має працювати з компонуванням друкованої плати пристрою, корпусом, робочою частотою та оточуючими компонентами.

Антени FPC і антени PCB є двома варіантами для вбудованих бездротових конструкцій. Обидва можуть використовуватися в компактній електроніці, але вони відрізняються конструкцією, вимогами до встановлення та тим, як вони вписуються у виробничий процес.

Для інженерів, які розробляють пристрої IoT, планшети, переносну електроніку та бездротові термінали, раннє розуміння цих відмінностей може допомогти уникнути непотрібних змін дизайну під час прототипування.

Що таке антена FPC?

FPC-антена використовує провідний малюнок на гнучкій підкладці друкованої схеми. Його тонка структура дозволяє встановлювати його у відповідних вузьких просторах або уздовж певних вигнутих поверхонь всередині електронного корпусу.

Це може бути корисним, коли головна друкована плата не забезпечує достатньо місця для антени або коли корпус пристрою вимагає іншого монтажного положення.

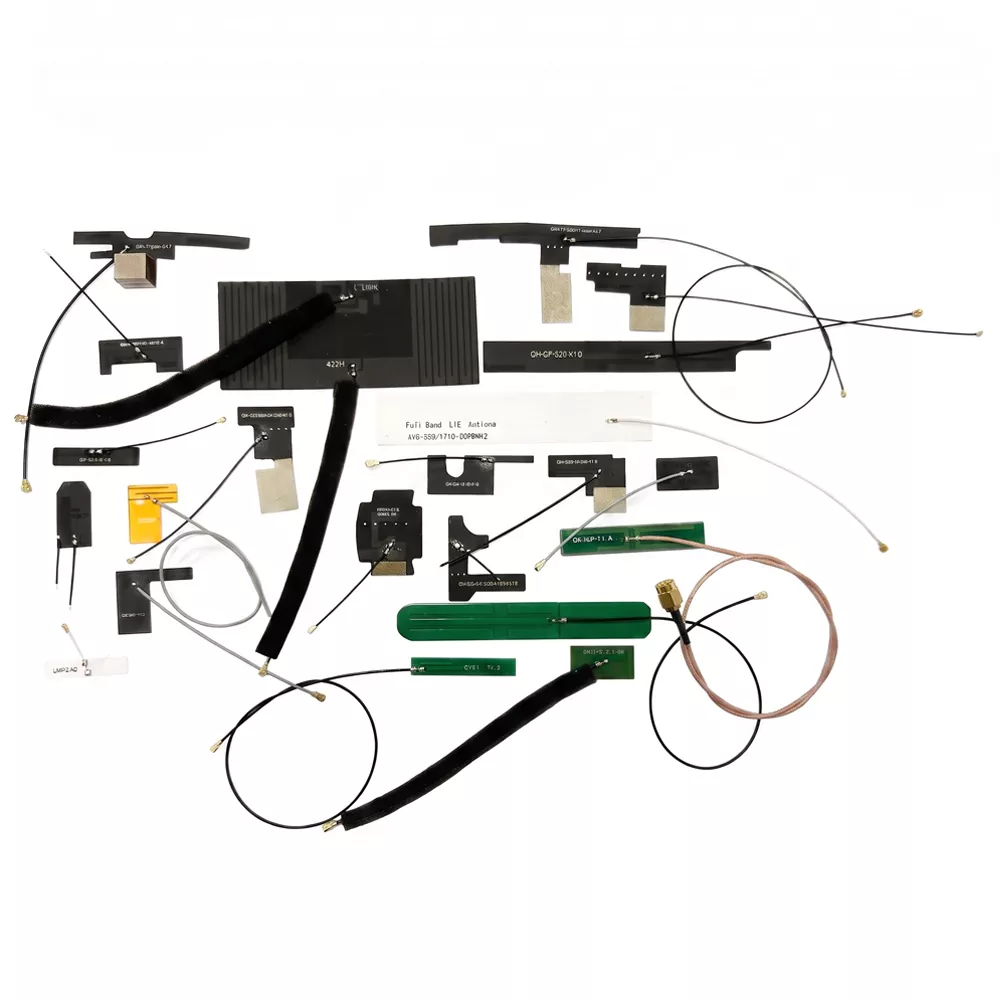

Типові сфери застосування включають переносну електроніку, кишенькові термінали, портативні пристрої та компактне обладнання Інтернету речей. TheДіапазон антени FPCвід Qianmu охоплює рішення вбудованої антени для різних бездротових додатків із характеристиками, вибраними відповідно до вимог пристрою.

Оцінюючи FPC-антену, інженери повинні перевірити її розміри, робочу частоту, параметри кабелю та роз’єму, спосіб монтажу та відстань від сусідніх металевих компонентів.

Що таке PCB антена?

Антена на друкованій платі утворена провідним малюнком на друкованій платі. Залежно від дизайну, він може бути вбудований в основну плату або розміщений на спеціальній платі.

Такий підхід може зменшити потребу в окремому компоненті антени, коли на друкованій платі є достатньо місця для випромінювального елемента та його необхідного зазору. Його часто розглядають для бездротових модулів, контролерів Інтернету речей, обладнання для розумного будинку та інших продуктів із відносно стабільною компонуванням плати.

Проте антена на друкованій платі не є автоматично дешевшим або ефективнішим варіантом. Його результати залежать від геометрії антени, площини заземлення, матеріалів плати, сусідніх компонентів і кінцевого корпусу.

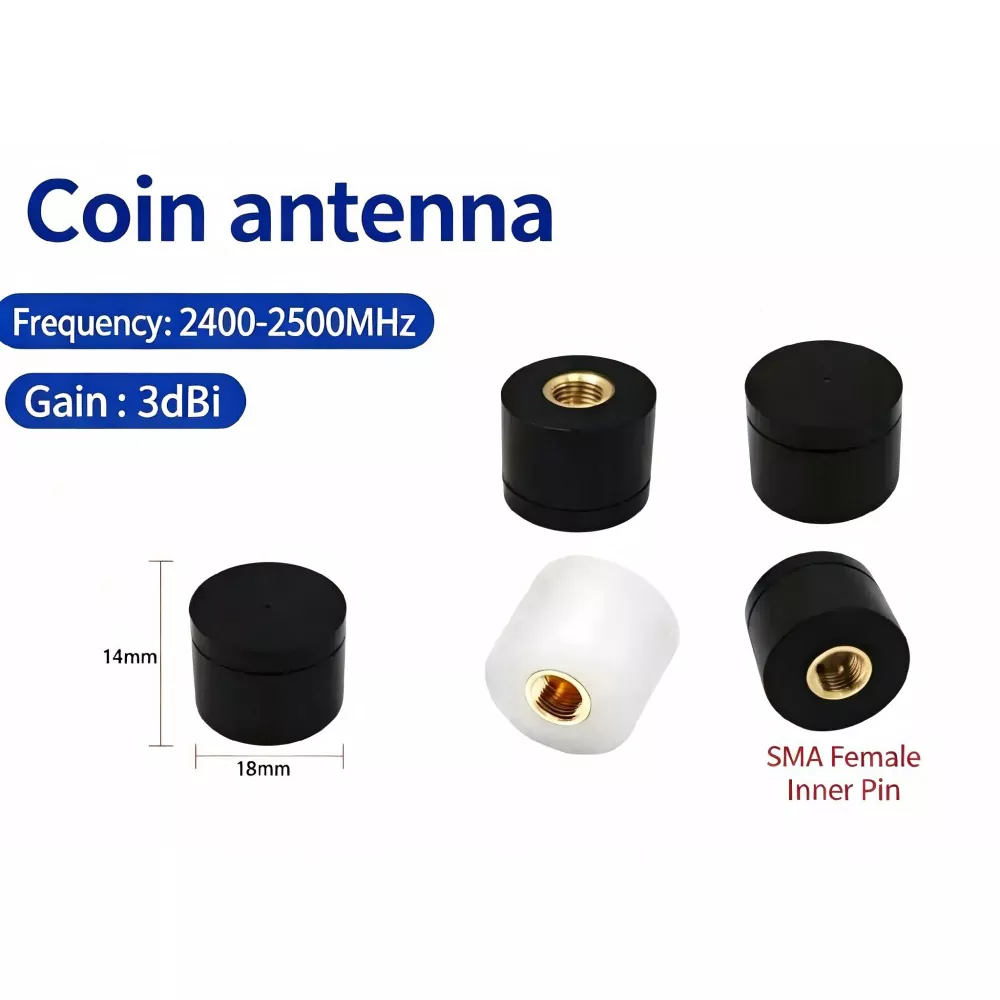

Цяньмувбудовані антенивключають як FPC-підходи, так і PCB-інтегровані підходи для різних структур пристроїв.

FPC антена проти друкованої антени: ключові відмінності

Практична різниця полягає в тому, як кожна антена підходить до виробу. Антена FPC надає більше свободи в розміщенні, тоді як антена на друкованій платі може спростити інтеграцію, якщо друкована плата розроблена навколо неї.

Жоден тип не гарантує кращої продуктивності бездротового зв’язку без тестування на призначеному пристрої.

1. Місце встановлення та механічна конструкція

Доступний простір часто є першим фактором для оцінки.

FPC-антена може бути розміщена вздовж стіни корпусу або у вузькій внутрішній зоні за умови дотримання меж вигину антени, умов монтажу та електричних вимог. Це може бути корисно в пристроях, де акумулятор, дисплей і материнська плата займають більшу частину доступного простору.

Для антени на друкованій платі потрібна відповідна область на друкованій платі. Його компонування має враховувати випромінюючий елемент, площину заземлення та відстань від інших компонентів.

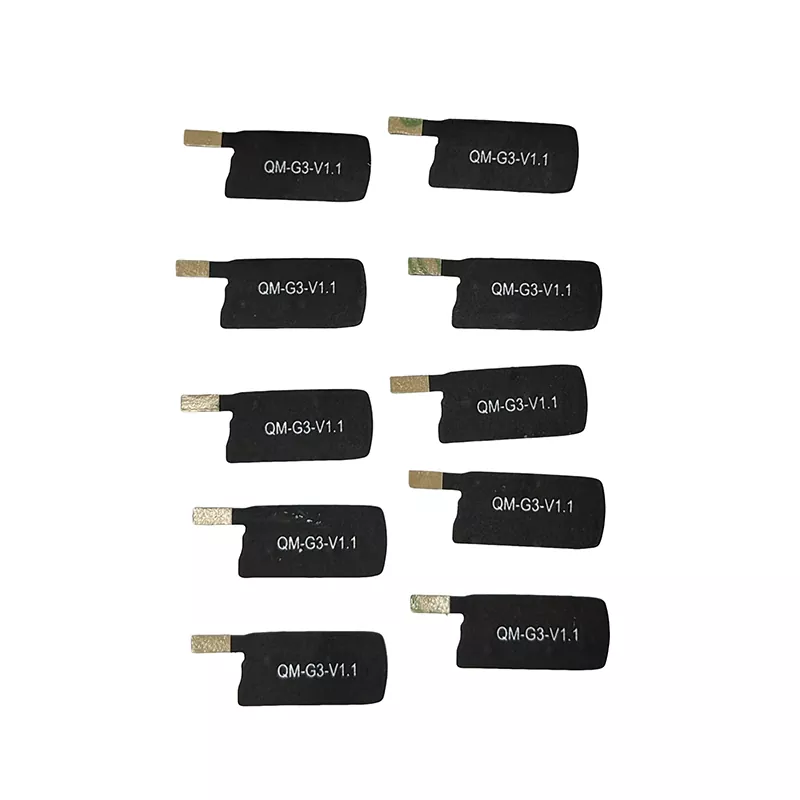

Наприклад, для планшета з щільно розташованим внутрішнім розташуванням може бути корисно оцінити гнучку антену, яку можна розташувати подалі від місць скупчення людей. ЦяньмуНадтонка планшетна антена FPCє відповідним продуктом для перегляду під час оцінки такого типу інтеграції.

Остаточний вибір має ґрунтуватися на повній механічній конструкції, а не лише на розмірах антени.

2. Радіочастотні характеристики та стабільність сигналу

Гнучка антена не забезпечує автоматично сильніший прийом, а антена, вбудована в друковану плату, не обов’язково є більш стабільною.

Продуктивність залежить від робочої частоти, геометрії антени, узгодження імпедансу, заземлення, матеріалів корпусу та оточуючих компонентів. Батареї, металеві кронштейни, дисплеї та кабелі можуть впливати на встановлену антену.

Перед вибором антени інженери повинні перевірити наступні параметри:

• Робоча частота і необхідна пропускна здатність

• Імпеданс і КСВ

• Посилення і діаграма спрямованості

• Заземлення та просвіт антени

• Вимоги до роз’єму та кабелю живлення

• Виконання в готовому корпусі

Для компактних бездротових пристроїв перевірка антени у фактичному положенні встановлення є особливо важливою. Результати, отримані від автономної антени, можуть не відображати її продуктивність після того, як антену зібрано в кінцевий продукт.

3. Вартість виробництва та складання

Загальна вартість залежить від повної конструкції пристрою, а не лише від ціни антени.

Антена на друкованій платі може зменшити кількість окремих компонентів і етапів складання, якщо вона підходить до існуючої схеми плати. Однак, якщо конструкція потребує змін розмірів друкованої плати, маршрутизації або розміщення компонентів, ці зміни можуть збільшити роботу над розробкою.

FPC-антена є окремим компонентом і може потребувати додаткових кріпильних матеріалів, кабелю або роз’єму. Тим не менш, це може бути більш практичним, якщо уникнути значного перепроектування друкованої плати або корпусу.

Для OEM-проектів порівняйте такі витрати:

• Виготовлення антени

• Модифікації друкованої плати та корпусу

• Кабелі, конектори та монтажні матеріали

• Збірка та перевірка

• Тестування прототипу та налаштування радіочастот

• Обсяг виробництва та очікуваний попит

Запит цінових пропозицій на основі однакових технічних вимог забезпечує більш корисне порівняння, ніж судження про дві технології за цінами на їхні основні компоненти.

4. Яка антена підходить для вашого застосування?

Відповідний дизайн залежить від фізичної структури пристрою та вимог до бездротового зв’язку.

Носимі та портативні пристрої:Можливо, варто оцінити FPC-антену, якщо корпус вигнутий або внутрішнє розташування залишає обмежений простір для жорсткої конструкції антени.

Розумний дім та продукти IoT:Можуть підійти обидва варіанти. Рішення залежить від бездротового стандарту, компонування плати, корпусу та процесу складання.

Промислове бездротове обладнання:Антена на друкованій платі може добре працювати, якщо макет плати фіксований і є достатній зазор. Антена FPC може бути корисною, якщо простір для монтажу обмежений.

Планшетні та портативні термінали:Гнучка антена може надати додаткові можливості позиціонування, особливо коли внутрішня структура переповнена. Остаточний вибір все ще потребує радіочастотної перевірки.

Цяньмуасортимент продукціїмістить категорії внутрішніх і зовнішніх антен для різних бездротових додатків. Перегляд наявних структур продукту разом із кресленнями пристроїв може допомогти звузити вибір відповідних варіантів.

5. Яка інформація потрібна для спеціальної антени?

Перш ніж запитувати пропозицію або прототип, підготуйте ключові деталі передбачуваного застосування:

1. Діапазон частот:Вкажіть необхідні робочі частоти та бездротові стандарти.

2. Доступні розміри:Укажіть максимальний розмір антени та доступну площу для встановлення.

3. Структура пристрою:Поділіться кресленнями друкованої плати, розмірами корпусу та розташуванням поруч розташованих металевих компонентів або батарей.

4. Вимоги до радіочастот:Визначте цільовий імпеданс, смугу пропускання, КСВН, посилення та інші відповідні критерії ефективності.

5. Спосіб підключення:Перевірте, чи потрібна конструкція прямого підключення до друкованої плати, коаксіального кабелю, роз’єму IPEX або іншого інтерфейсу.

6. Вимоги до тестування:Укажіть будь-які необхідні радіочастотні вимірювання або перевірку на рівні продукту.

7. План виробництва:Надайте кількість прототипу, очікуваний обсяг замовлення та графік розробки.

Ці деталі допомагають визначити, чи підходить антена FPC, антена на друкованій платі або інша вбудована конструкція антени для проекту.

Часті запитання

Чи краща антена FPC, ніж антена на друкованій платі?

Не в кожному додатку. Антени FPC забезпечують більшу гнучкість у фізичному розміщенні, тоді як антени на друкованій платі можуть спростити інтеграцію, якщо макет плати забезпечує достатньо місця. Правильний вибір залежить від структури пристрою та вимог до РЧ.

Чи можуть антени FPC і PCB підтримувати Wi-Fi і Bluetooth?

так Обидва можуть бути розроблені для додатків Wi-Fi і Bluetooth, включаючи продукти 2,4 ГГц. Сумісність залежить від конструкції антени, пропускної здатності, узгодження та умов встановлення.

Чи завжди платна антена коштує дешевше?

Ні. Антена на друкованій платі може зменшити витрати на окремі компоненти та збірку, але перепроектування друкованої плати може збільшити витрати на розробку. FPC-антена може бути більш економічною, якщо вона дозволяє уникнути серйозних змін у системній платі чи корпусі.

Що впливає на роботу вбудованої антени?

Робоча частота, геометрія антени, площина заземлення, узгодження імпедансу, матеріали корпусу та сусідні компоненти можуть впливати на продуктивність. Важливо провести тестування готового пристрою.

Чи може Qianmu надати індивідуальну антену FPC?

Сторінка антени Qianmu FPC описує доступні параметри налаштування, включаючи розміри, частоту, роз’єми, кабелі та методи встановлення. Остаточні специфікації мають бути підтверджені відповідно до вимог проекту до РЧ та механічних вимог.

Вибір між антенами FPC і PCB

Рішення між антеною FPC і антеною на друкованій платі слід починати з компонування пристрою, робочої частоти та необхідної продуктивності бездротового зв’язку. Гнучкість встановлення, етапи складання та загальну вартість розробки слід оцінювати разом.

Для компактних електронних виробів завчасне підтвердження положення антени та тестування конструкції в призначеному корпусі може зменшити зміни, яких можна уникнути на пізнішому етапі розробки.

Щоб оцінити відповідний варіант, перегляньте антени Qianmu FPC та інші опції вбудованої антени разом із вимогами до вашого пристрою.
