Стельова антена

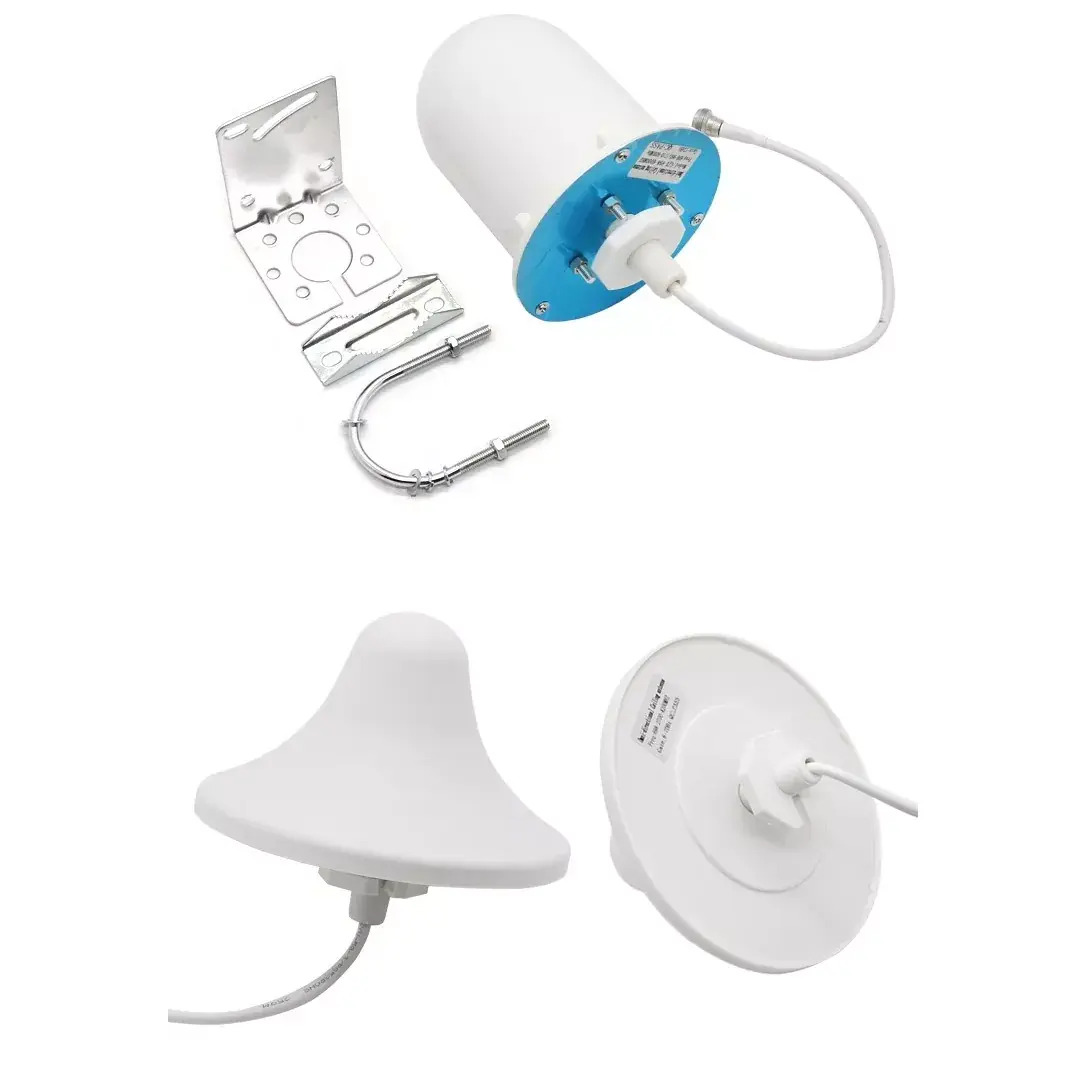

Ceiling Mount Antenna — це всеспрямовані радіочастотні антени для внутрішнього монтажу на стелі. Стельова антена Qianmu Communication власної розробки має інтегровану круглу конструкцію стелі з точними осциляторами з чистої міді та добре ізольованими пластинами рефлектора всередині, і є пасивною широкосмуговою антеною зв’язку. Продукт можна безпосередньо вмонтувати в стелю для досягнення рівномірного випромінювання сигналу на 360°, враховуючи як естетику монтажу, так і повну здатність охоплення, і він широко сумісний із внутрішніми Wi-Fi, Bluetooth, посиленням сигналу 4G і мережевими системами всього будинку. Комунікаційна стельова антена Qianmu з осцилятором із чистої міді + вогнестійким ABS корпусом ідеально сумісна з різними комерційними мережевими проектами в приміщеннях, такими як готелі, офісні будівлі, торгові центри, фабрики тощо.

Принцип роботи

Стельова антена зв’язку з тисячею меш забезпечує стабільну передачу та прийом сигналу за допомогою подвійного механізму випромінювання генератора коаксіального живлення та агрегації нижнього відбиття. Внутрішня структура розділена на чотири шари: роз’єм живлення, генератор випромінювання, ізоляційний відбивач і захисний корпус. Кожен параметр продуктивності вимірюється в безеховій камері, помилкові параметри не позначаються:

1. Принцип резонансу широкосмугового генератора: використання кільцевих всенаправлених мідних генераторів, що охоплюють подвійні стандартні смуги частот WiFi 2400-2500 МГц і 5150-5850 МГц, виміряна стояча хвиля смуги частот загальна ≤1,4, немає сліпої зони резонансу в повній смузі частот, і не буде ситуації, коли 5G смугу частот неможливо знайти в деяких областях.

2. Нижня концентрація хвилі відбиття: металева відбиваюча пластина додається до нижньої частини антени, щоб протидіяти втратам сигналу, викликаним металевим кілем стелі та алюмінієвою панеллю стелі вгору. Виміряне вертикальне ослаблення сигналу вниз зменшується на 70%, 90% бездротової енергії випромінюється у внутрішній простір, а відстань покриття збільшується на 30% при тій самій потужності.

3. Механізм рівномірного випромінювання на 360°: симетричне розташування кругових осциляторів, горизонтальні коливання випромінювання ≤1,2 дБ, відсутність проблеми дисбалансу покриття сильного сигналу з одного боку та відсутності мережі з іншого боку, виміряна різниця потужності сигналу в радіусі 10 метрів не більше 5 дБм.

4. Конструкція ізоляції проти перешкод: додатковий поглинаючий бавовняний шар додано всередину корпусу для ізоляції електромагнітного шуму, створюваного вимикачами та проводами в комп’ютерній кімнаті над стелею. У щільних мережевих сценаріях AP перешкоди на одній частоті зменшуються на 40%, а швидкість мережі кількох користувачів, підключених одночасно, істотно не падає.

5. Структура матеріалу з широкою термостабільністю: вогнестійкий корпус з АБС + повністю мідний генератор, випробуваний протягом 72 годин при високій і низькій температурі старіння від -30 °C до +65 °C, генератор не окислюється, похибка відхилення частоти ≤±3 МГц, продуктивність не знижується в довготривалому високотемпературному середовищі закритої стелі.

Сумісний із допоміжним обладнанням

Ця стельова антена сумісна з переважною більшістю внутрішніх пристроїв бездротового зв’язку на ринку. Інженерні модифікації не вимагають додаткових адаптерів і можуть бути підключені безпосередньо для використання:

1. Комерційні бездротові пристрої: дводіапазонна бездротова точка доступу підприємства, потужний Wi-Fi-маршрутизатор, готельний бездротовий контролер змінного струму, підвісний бездротовий маршрутизатор

2. Обладнання для покращення сигналу: підсилювач сигналу 2.4G/5G, внутрішня мікробазова станція 4G/5G, повторювач сигналу мобільного телефону, шлюз підсилення Bluetooth

3. Мережне обладнання Iot: шлюз Bluetooth, базова станція збору даних LoRa, промисловий сенсорний шлюз 2.4G, центральний контрольний хост кампусу iot

4. Інженерні аксесуари слабкого струму: радіочастотний дільник потужності, з'єднувач, внутрішній фідер, модуль розширення мережі слабкого струму

Повний посібник зі встановлення та використання

(1) Ключові моменти планування перед встановленням

1. Планування розташування: у відкритих приміщеннях кожна антена, встановлена ​​на стелі, має ефективний радіус покриття 8-12 метрів. У готельних номерах з великою кількістю перегородок одну антену ставлять через кожні 6-8 метрів.

2. Уникнення стелі: встановлюйте так, щоб уникнути металевих труб, міцних електричних кабелів і розподільних пристроїв усередині стелі, щоб зменшити електромагнітні перешкоди;

3. Вимоги до електропроводки: Використовуйте стандартні радіочастотні фідери на 50 Ом, причому довжина кожного фідера контролюється в межах 15 метрів, щоб уникнути надмірної втрати сигналу.

(2) Покроковий процес встановлення стелі

1. Свердління: зробіть круглий отвір діаметром 30 мм у гіпсокартонній/алюмінієвій стелі через пристрій подачі радіочастот;

2. Електропроводка: під’єднайте один кінець фідера до інтерфейсу SMA на задній частині стельової антени та затягніть її, щоб запобігти ослабленню;

3. Кріплення: Просуньте основний корпус антени з-під стелі в отвір, задньою фіксатором у верхній частині панелі стелі, автоматично зафіксувавши та закріпивши;

4. Задня док-станція: підключіть інший кінець пристрою подачі до бездротової точки доступу, радіочастотного порту підсилювача сигналу та увімкніть пристрій;

5. Фактичне вимірювання та прийняття: Використовуйте тестер сигналу, щоб перевірити силу сигналу в зоні покриття. Діапазон від -40 до -70 DBM вважається кваліфікованим покриттям.

(3) Примітки після технічного обслуговування

1. Перевіряйте кожні шість місяців на предмет незакріплених затискачів антени та окислених фідерних з’єднань;

2. У вологих підвалах і на кухні щороку знімайте та очищайте корпус для видалення пилу, щоб уникнути накопичення пилу, що впливає на ефективність випромінювання;

3. Не кладіть металеві листи або дроти над антеною, це значно зменшить зону покриття бездротового зв’язку.

FAQ Часті запитання

Q1: З якими пристроями сумісна ця стельова антена?

A1: Комунікаційна стельова антена Qianmu сумісна з переважною більшістю пристроїв радіочастотного інтерфейсу 50 Ом, таких як дводіапазонні бездротові програми, потужні підсилювачі сигналу WiFi, внутрішні мікробазові станції 4G тощо. Її можна безпосередньо підібрати для комерційних проектів бездротового покриття в готелях і офісних будівлях.

Q2: Вам потрібні професійні інструменти для встановлення стельової антени? Чи може одна людина виконати роботу?

A2: не потрібні складні інструменти. Для виконання отворів знадобиться лише маленька електрична дриль, а конструкція, що замикається, фіксується. Одна людина може виконати монтаж однієї стельової антени за 5 хвилин. Продукт постачається з інструкцією зі встановлення, і навіть будівельники без попереднього досвіду можуть зрозуміти етапи експлуатації.

Q3: Чи можна налаштувати інтерфейс антени, ЛОГОТИП оболонки та упаковку?

A3: повністю настроюється. Як фабрика-джерело, ми можемо замінити всі типи радіочастотних інтерфейсів SMA/N/BNC за потреби, підтримувати шовкотрафаретний друк ЛОГОТИПУ бренду замовника на оболонці, спеціальну нейтральну експортну упаковку, кольорову коробкову упаковку та мінімальну кількість замовлення для індивідуальних замовлень OEM/ODM можна обговорити.

Q4: Як ми можемо підтвердити фактичну відстань покриття антени, встановленої на стелі? Чи можемо ми надати дані вимірювань?

A4: Так. До кожної партії стельових антен додається звіт про випробування радіочастотної безехової камери, а також відео тестування покриття на місці та дані про силу сигналу для різних місцевих готелів і офісних будівель. Усі параметри реальні та піддаються перевірці, і клієнти можуть надіслати зразки для самостійного тестування та порівняння.
