Для сучасного правоохоронного та польового записуючого обладнання надійне позиціонування – це більше, ніж просто зручність, воно може безпосередньо впливати на відстеження доказів і безпеку роботи.ЦяньмурозвиваєGPS-антена Body Camяк керамічна антена GNSS промислового класу для камер, що носяться на тілі, терміналів збору доказів, патрульного обладнання та інших вимогливих мобільних пристроїв. Його сумісність із GPS, BeiDou, ГЛОНАСС і Galileo, конструкція RHCP і міцна керамічна структура розроблені для підтримки стабільного прийому супутників у складних умовах.
GPS-антена всередині камери, що носить на тілі, має працювати в обхід перешкод, пов’язаних із людським тілом, компактних структур пристрою, металевого екрану, стільникових РЧ-модулів, акумуляторів і змінних зовнішніх умов. Таким чином, відповідна антена GNSS потребує більше ніж простого супутникового прийому. У цій статті пояснюється, як керамічна конструкція антени, кругова поляризація, контроль радіочастотних перешкод, широкотемпературні матеріали та правильне встановлення сприяють стабільному позиціонуванню. Він також порівнює технології керамічної та гнучкої FPC-антени та описує ключові міркування щодо вибору та встановлення для виробників професійних натільних камер.
Зміст
- Що таке GPS-антена Body Cam?
- Чому продуктивність GPS важлива для камер, які носять на тілі?
- Які фактори ефективності повинні оцінювати покупці?
- Керамічна GPS-антена проти антени FPC
- Основні технічні характеристики
- Як слід встановити GPS-антену?
- Типові застосування
- FAQ
- Висновок

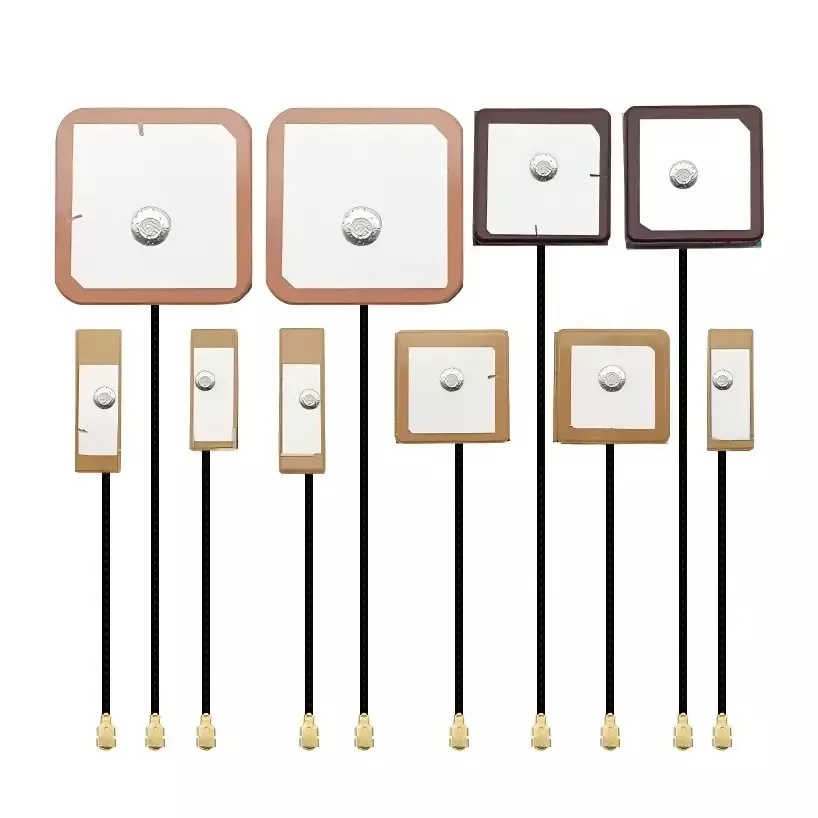

Що таке GPS-антена Body Cam?
GPS-антена Body Cam — це спеціалізований приймальний компонент GNSS, призначений для отримання супутникових навігаційних сигналів для натільних камер і портативних терміналів для запису доказів. На відміну від GPS-антени загального призначення, вона повинна працювати в компактному корпусі, стикаючись із перешкодами, електронними перешкодами, рухами та зміною зовнішнього середовища.
Рішення Qianmu використовує високодіелектричну структуру керамічного патча та праву кругову поляризацію (RHCP). Конструкція підтримує GPS L1 на частоті 1575,42 МГц і BeiDou B1 на частоті 1561 МГц, а сумісність з основними системами супутникової навігації може підтримувати професійні програми позиціонування як на внутрішньому, так і на міжнародному ринках.
Антена приймає супутникові сигнали та передає оптимізований радіочастотний сигнал на чіпсет позиціонування. Після цього пристрій може обчислювати інформацію про місцезнаходження, швидкість, час і висоту, а також пов’язувати дані про місцезнаходження із записаним аудіо та відео. Це створює практичний зв’язок між записаним вмістом і місцем, де сталася подія.
Чому продуктивність GPS важлива для камер, які носять на тілі?
Камери, які носять на тілі, часто використовуються, коли персонал ходить, біжить, повертається, входить у будівлі або керує транспортними засобами. Ці рухи створюють більш складне радіочастотне середовище, ніж зазвичай для стаціонарного приймача GPS.
Стабільне розташування може надати кілька практичних переваг:
- Простежуваність доказів:Інформація про місцезнаходження може бути пов’язана із записаним матеріалом і оперативними подіями.
- Безперервні записи траєкторії:Надійний супутниковий прийом допомагає зменшити розриви у відстеженні руху.
- Оперативна обізнаність:Польові команди можуть отримати більш надійну інформацію про місцезнаходження під час мобільних операцій.
- Зменшений дрейф позиціонування:Кращі характеристики антени можуть допомогти обмежити нестабільні зчитування місцезнаходження, викликані слабкими або відбитими сигналами.
- Глобальне розгортання:Сумісність із мультисистемою GNSS корисна для обладнання, призначеного для різних географічних ринків.
Для виробників, таким чином, вибір антени слід розглядати на ранніх етапах проектування корпусної камери, а не розглядати як остаточне завдання вибору компонента.
Які фактори ефективності повинні оцінювати покупці?
1. Сумісність із супутниковою системою
Професійні натільні камери можна розгортати в різних країнах і робочих середовищах. Підтримка GPS і BeiDou разом із ГЛОНАСС і Galileo може забезпечити більшу гнучкість при проектуванні обладнання для внутрішнього та зовнішнього ринків.
2. Кругова поляризація
Супутникові сигнали GNSS мають характеристики кругової поляризації. Антена RHCP розроблена відповідно до цієї властивості сигналу та може допомогти зменшити вплив певних відбитих і неправильно поляризованих сигналів. Це стає особливо корисним навколо будівель, транспортних засобів, металевих конструкцій та інших відбиваючих поверхонь.
3. Стійкість до радіочастотних перешкод
Сучасна натільна камера може містити модулі зв’язку 4G/5G, Wi-Fi, процесори, акумулятори та інші електронні схеми. Ці компоненти можуть створювати електрично складне середовище. Відповідність антен і відповідне фізичне розділення можуть допомогти зменшити небажаний зв’язок радіочастот і покращити стабільність позиціонування.
4. Екологічна надійність
Професійне обладнання може піддаватися впливу літньої спеки, зимового холоду, вібрації, ударів, вологості та тривалої роботи на відкритому повітрі. Промислова керамічна конструкція Qianmu розроблена для діапазону робочих температур від -40 °C до +75 °C, підтримуючи застосування, де компоненти споживчого класу можуть не забезпечити достатній екологічний запас.
5. Механічна міцність
Обладнання, яке носить на тілі, зазнає повторних рухів і фізичного поводження. Жорстка керамічна конструкція антени може забезпечити кращу стабільність розмірів, ніж гнучка конструкція в додатках, де механічна довговічність є пріоритетом.
Керамічна GPS-антена проти антени FPC
І керамічні, і FPC-антенні технології можуть бути корисними, але їхні характеристики відрізняються. Правильний вибір залежить від структури продукту, доступного простору, умов навколишнього середовища, необхідної продуктивності позиціонування та цільового застосування.
| Фактор порівняння | Керамічна антена Цяньму | Стандартна FPC GPS антена |
|---|---|---|
| Основний матеріал | Промислова високотемпературна спечена кераміка | Гнучка плівка PI |
| Прийом сигналу | Призначений для отримання потужного супутникового сигналу | Підходить для компактних застосувань загального призначення |
| Поляризація | RHCP | Залежить від конструкції антени |
| Робоча температура | від -40°C до +75°C | Залежить від конкретної моделі |
| Механічна структура | Жорстка керамічна конструкція | Гнучка плівкова конструкція |
| Контроль перешкод | Розроблено для вимогливих радіочастотних середовищ | Більшою мірою залежить від компонування системи та встановлення |
| Типове застосування | Професійні натільні камери та промислові термінали | Компактна побутова та портативна електроніка |
Для виробників, які розробляють професійні пристрої для запису доказів, керамічна GNSS-антена може запропонувати корисне поєднання радіочастотних характеристик, стійкості до навколишнього середовища та стабільності конструкції.
Основні технічні характеристики
Оцінюючи антену GPS для натільної камери, інженерам слід переглянути повну радіочастотну та механічну специфікацію, а не зосереджуватися лише на сумісності номінальної частоти.
| Параметр | Специфікація Цяньму |
|---|---|
| Тип продукту | GNSS керамічна антена для поверхневого монтажу |
| Робочі діапазони | GPS L1: 1575,42 МГц; BeiDou B1: 1561 МГц |
| Поляризація | Правостороння кругова поляризація (RHCP) |
| Характеристика імпедансу | 50 Ом |
| КСВ | ≤1,8 |
| Пікове посилення | 3,0–3,8 дБі |
| Робоча температура | від -40°C до +75°C |
| Температура зберігання | від -45°C до +80°C |
| монтаж | Розміщення SMT, пайка через отвір або індивідуальні роз’єми |
Ці специфікації є корисною відправною точкою для радіочастотних інженерів. Однак кінцеву продуктивність антени слід завжди перевіряти після інтеграції в повний корпус камери, оскільки матеріали корпусу, розміщення батареї, компонування друкованої плати, прокладка кабелю та бездротові модулі поблизу можуть значно вплинути на фактичну радіочастотну продуктивність.
Як слід встановити GPS-антену?
Навіть високоефективна антена може не працювати, якщо її встановити неправильно. Тому правильна механічна та радіочастотна інтеграція є важливою.
Виберіть відповідне місце встановлення
Зона випромінювання кераміки не повинна бути безпосередньо закрита металевими корпусами, батареями або металевими кронштейнами. Загалом краще використовувати неметалеву область у верхній частині корпусу камери. Qianmu рекомендує підтримувати щонайменше 15 мм відстань від антен 4G/5G і Wi-Fi, якщо це дозволяє структура виробу.
Дотримуйтесь процедур правильного паяння
Для штирьових антен паяні з’єднання повинні бути повними та надійними. Для продуктів SMT антену слід правильно вирівняти та встановити відповідно до рекомендованого процесу друкованої плати. Слід уникати надмірного механічного тиску, оскільки керамічні компоненти можуть бути пошкоджені неправильним поводженням.
Прокладка кабелю керування та лінії живлення
Кабелі антени слід прокладати обережно, щоб зменшити непотрібне з’єднання з лініями електропередач і ланцюгами сильного струму. Якщо це доцільно, ізоляційні матеріали також можуть бути використані для ізоляції антени від сильних джерел електричних перешкод.
Перевірте весь пристрій
Лабораторне тестування компонентів є важливим, але воно не повинно замінювати повну перевірку машини. Після складання виробники повинні оцінити отримання супутників із холодним і гарячим стартом, точність позиціонування, кількість супутників і безперервність траєкторії за реалістичних зовнішніх умов.
Для яких програм можна використовувати GPS-антену Body Cam?
Професійна GNSS-антена може підтримувати широкий спектр мобільного обладнання для запису та позиціонування, зокрема:
- Натільні камери правоохоронних органів 4G/5G
- Термінали реєстрації міліції та дорожньої служби
- Бодікамери міського господарства та дорожнього управління
- Обладнання для аудіовізуальних доказів пожежної частини
- Вибухозахищені та іскробезпечні термінали запису
- Гірничо-нафтохімічне інспекційне обладнання
- Прилади електроінспекції та патрулювання залізниць
- Термінали зовнішньої інспекції та польової експлуатації
- Орієнтовані на експорт багатодіапазонні натільні камери
Поєднання прийому GNSS, компактної інтеграції та стійкості до навколишнього середовища робить цю антенну технологію особливо актуальною для професійного обладнання, яке повинно безперервно працювати поза контрольованим внутрішнім середовищем.
FAQ
1. Які супутникові системи підтримує GPS-антена Body Cam?
Антена розроблена на частотах GPS L1 і BeiDou B1 і підтримує багатосистемні програми GNSS, що включають GPS, BeiDou, ГЛОНАСС і Galileo.
2. Чому RHCP важливий для прийому GNSS?
RHCP, або права кругова поляризація, відповідає поляризаційним характеристикам звичайних супутникових сигналів GNSS. Це може допомогти покращити узгодженість прийому та зменшити вплив деяких відбитих або неправильно поляризованих сигналів.
3. Чи може антена працювати при екстремальних температурах?
Зазначений діапазон робочих температур становить від -40°C до +75°C, що робить антену придатною для багатьох вимогливих зовнішніх і промислових застосувань.
4. Чи можна налаштувати антену для нової конструкції корпусної камери?
так Як оригінальний виробник, Qianmu може підтримувати індивідуальну розробку антени відповідно до структури пристрою, робочої частоти, вимог до встановлення, конфігурації роз’єму та цільових показників радіочастот.
5. Яку відстань слід підтримувати від антен 4G/5G і Wi-Fi?
Рекомендується мінімальна відстань 15 мм, якщо це дозволяє структура виробу. Остаточна відстань має бути підтверджена за допомогою радіочастотного тестування, оскільки геометрія корпусу та внутрішня електроніка можуть змінити оптимальне положення антени.
6. Чи потрібне тестування поза приміщенням після встановлення антени?
так Наполегливо рекомендується тестування повного пристрою поза приміщенням. Інженери повинні перевірити отримання супутника, точність позиціонування, холодний і гарячий запуски та безперервність траєкторії після того, як антена була інтегрована в остаточний корпус.
Висновок
Надійна GNSS-антена є критично важливим компонентом професійної камери, що носить на тілі, оскільки продуктивність позиціонування впливає на точність розташування, можливість відстеження доказів і надійність роботи. Керамічна конструкція, поляризація RHCP, сумісність із кількома системами GNSS, контроль перешкод і продуктивність у широкому діапазоні температур можуть стати міцнішою основою для вимогливих застосувань натільних камер.
Цяньму поєднує дослідження та розробки антен, виробництво, радіочастотне тестування та індивідуальне виробництво для підтримки виробників натільних камер і системних інтеграторів. Для проектів, які вимагають індивідуальних частотних діапазонів, розмірів, роз’ємів, інсталяційних структур або оптимізації радіочастот, ознайомтеся з рішенням GPS-антени Body Cam ізв'яжіться з намидля технічних консультацій, зразків і розробки індивідуальних антен.
