Як вбудована радіоантена FM може покращити прийом сигналу в компактних електронних пристроях

ЦяньмурозвиваєВбудована FM-радіо антенадля компактних FM-сумісних продуктів, які потребують надійного прийому без додавання відкритої зовнішньої антени. Цей компактний радіочастотний компонент, розроблений для радіомовлення в діапазоні 88–108 МГц, поєднує в собі феритовий сердечник, прецизійну мідну котушку та гнучкі варіанти підключення до автомобільних аудіосистем, динаміків Bluetooth, портативних радіоприймачів, обладнання для розумного будинку та інших електронних пристроїв.

Вбудована FM-антена – це більше, ніж компактна заміна телескопічної антени. Його магнітоіндукційна структура з феритовим сердечником, точна намотка котушки, компактний форм-фактор і настроювана конструкція з’єднання дозволяють виробникам інтегрувати FM-прийом у вироби, де простір для установки та зовнішній вигляд важливі. У цьому посібнику пояснюється, як працює вбудована FM-радіоантена, її технічні характеристики, придатні застосування, міркування щодо встановлення та ключові фактори, які покупці повинні оцінити, купуючи антену для проектів OEM або ODM.

Зміст

• Що таке вбудована FM-радіоантена?
• Як працює вбудована антена FM-радіо?
• Які основні функції?
• Де це можна використовувати?
• Які технічні характеристики?
• Як повинна бути встановлена ​​антена?
• Як покупцям вибрати правильну антену?
• Чим вона відрізняється від інших FM-антен?
• Часті запитання
• Навіщо розглядати індивідуальну FM-антену?

Що таке вбудована FM-радіоантена?

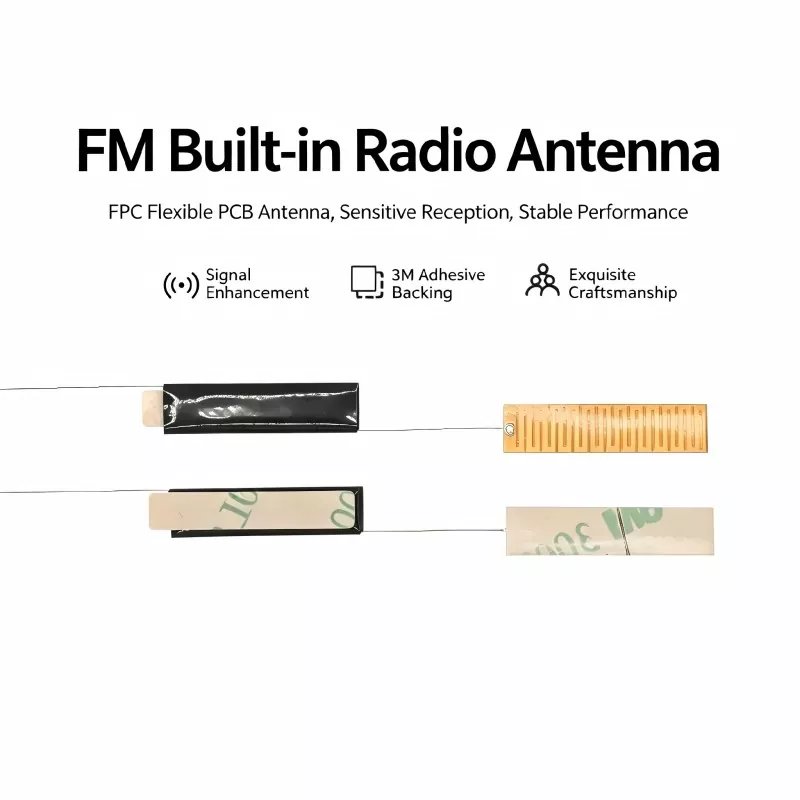

Вбудована FM-радіоантена — це внутрішній пасивний радіочастотний приймальний компонент, призначений для прийому сигналів FM-мовлення, залишаючись всередині електронного пристрою. На відміну від звичайної телескопічної антени, яка висувається за межі корпусу, внутрішню антену можна приховати в структурі виробу, допомагаючи виробникам підтримувати чистий зовнішній вигляд і ефективно використовувати обмежений внутрішній простір.

Типова конструкція феритового сердечника складається з феритового сердечника з високою проникністю, прецизійно намотаного емальованого мідного дроту, захисту ізоляції та з’єднувальних клем або проводів. Феритовий матеріал концентрує магнітне поле навколо котушки, тоді як структура обмотки розроблена для підтримки прийому в заданому діапазоні частот FM.

Для виробників, які розробляють компактну побутову електроніку, ця структура може спростити інтеграцію продукту. Антену можна розташувати відповідно до компонування друкованої плати та конструкції корпусу, а не вимагати спеціального отвору для зовнішньої антени.

Для отримання додаткової інформації про конкретний продукт покупці можуть переглянути сторінку продукту Вбудована FM-радіоантена.

Як працює вбудована антена FM-радіо?

Принцип дії заснований на електромагнітній індукції та резонансі. Коли FM-сигнал досягає антени, феритовий сердечник допомагає концентрувати високочастотне магнітне поле навколо котушки. Потім прецизійний провідник перетворює електромагнітну енергію в електричний радіочастотний сигнал, який може бути оброблений приймальною схемою.

1. Концентрація магнітного поля

Феритовий сердечник з високою проникністю концентрує високочастотні магнітні поля навколо обмотки. Ця структура особливо корисна, коли виробникам потрібна антена, яка може розміститися в компактному внутрішньому просторі, зберігаючи при цьому надійний прийом FM.

2. Електромагнітне перетворення

Мідна котушка, що оточує феритовий сердечник, реагує на зміну магнітного поля та генерує електричний сигнал. Потім цей сигнал передається через підключення антени до схеми FM-приймача.

3. Частотний резонанс

Параметри намотування котушки, включаючи кількість витків і розташування обмоток, впливають на частотні характеристики антени. Правильне налаштування допомагає антені працювати в призначеному діапазоні FM і підтримує стабільний прийом.

4. Передача сигналу

Після перетворення отриманий РЧ-сигнал проходить через антенний кабель або з’єднувальні контакти до схеми FM-приймача, де він посилюється, декодується та перетворюється на аудіовихід.

Які основні функції?

Вибираючи внутрішню FM-антену для комерційного продукту, інженери зазвичай враховують продуктивність прийому, фізичні розміри, стійкість до перешкод, робочу температуру та гнучкість інтеграції. Наступні характеристики роблять вбудовану конструкцію з феритовим сердечником придатною для багатьох компактних пристроїв.

• Робочий діапазон 88–108 МГц:Розроблено в широкому діапазоні частот FM-мовлення.
• Компактна внутрішня структура:Дозволяє виробникам інтегрувати FM-прийом без виступаючої зовнішньої антени.
• Точна намотування котушки:Підтримує стабільні електричні характеристики та частоту.
• Конструкція з феритовим сердечником:Концентрує магнітні поля та підтримує ефективний прийом сигналу.
• Дизайн з урахуванням перешкод:Ізоляція та конструктивні міркування можуть допомогти зменшити небажані електромагнітні перешкоди.
• Гнучка настройка:Розміри жил, параметри намотування, довжина кабелю, контакти та з’єднувачі можуть бути адаптовані до вимог продукту.
• Широка робоча температура:Згадана конструкція Qianmu передбачає роботу від -20°C до +85°C.

Де це можна використовувати?

Компактна конструкція внутрішньої FM-антени робить її придатною для продуктів, де зовнішнє опромінення антени є небажаним або непрактичним. Застосування можуть варіюватися від побутової електроніки до автомобільного та промислового обладнання.

Які технічні характеристики?

Технічні характеристики завжди повинні відповідати схемі приймача, корпусу, положенню установки та цільовому ринку. Наведені нижче специфікації представляють конфігурацію продукту Qianmu, на яку посилаються, і можуть служити відправною точкою для інженерної оцінки.

Фактична продуктивність може відрізнятися залежно від мікросхеми приймача, компонування друкованої плати, матеріалу корпусу, навколишнього електромагнітного середовища, потужності місцевого сигналу та положення встановлення антени. Тому тестування прототипу залишається важливим перед масовим виробництвом.

Як повинна бути встановлена ​​антена?

Правильне розташування має важливе значення для досягнення стабільного прийому FM. Навіть добре сконструйована антена може погіршити продуктивність, якщо її розташувати поблизу сильних джерел перешкод або невідповідних матеріалів.

Крок 1: Виберіть положення встановлення

Розмістіть антену у відносно відкритій внутрішній зоні та, де це можливо, близько до внутрішньої поверхні корпусу. Уникайте розміщення його безпосередньо біля високочастотних мікросхем, компонентів живлення, джерел тепла чи інших сильних джерел перешкод.

Крок 2. Закріпіть антену

Ізольована клейка основа може забезпечити простий спосіб встановлення для сумісних конструкцій. Спосіб кріплення має забезпечити надійне положення антени та запобігати переміщенню, яке може вплинути на повторюваність під час роботи продукту.

Крок 3: Підключіть антену

Під’єднайте провід або контакти антени до відповідного інтерфейсу FM-антени на платі. Паяні з’єднання повинні бути надійними та вільними від коротких замикань, тоді як роз’ємні з’єднання мають мати достатню механічну міцність.

Крок 4: Тестовий прийом

Після складання увімкніть пристрій і виконайте пошук FM-станцій. Оцініть кількість станцій, чіткість звуку, фоновий шум, стабільність сигналу та постійність прийому в різних місцях.

Як покупцям вибрати правильну антену?

Сама ціна не повинна визначати вибір антени. Для проектів OEM та ODM групи закупівель та інженери повинні оцінити антену як частину повної радіочастотної системи.

1. Підтвердьте діапазон частот:Переконайтеся, що антена підходить для цільового діапазону FM-мовлення.
2. Перевірте наявність місця:Перед вибором конструкції антени надайте точні розміри корпусу та друкованої плати.
3. Перегляньте спосіб підключення:Укажіть довжину кабелю, конструкцію терміналу, тип роз’єму або вимоги до з’єднання друкованої плати.
4. Оцініть робоче середовище:Автомобільні, портативні, внутрішні та зовнішні вироби можуть потребувати різних механічних і термічних факторів.
5. Розглянемо електромагнітні перешкоди:Визначте сусідні процесори, імпульсні джерела живлення, дисплеї, двигуни та інші потенційні джерела шуму.
6. Зразки запиту:Перевірте антену в реальному корпусі та з передбачуваною схемою FM-приймача перед тим, як затвердити масове виробництво.
7. Обговорити налаштування:Для об’ємних проектів індивідуальні розміри сердечника та параметри намотування можуть забезпечити кращу інтеграцію, ніж звичайна антена.

Чим вона відрізняється від інших FM-антен?

Різні конструкції антен відповідають різним вимогам до продукту. Антена на друкованій платі може бути зручною, якщо друкована плата забезпечує достатньо місця, тоді як телескопічна антена може бути корисною, якщо прийнятна відкрита антена. Вбудована конструкція з феритовим сердечником особливо актуальна, коли виробники віддають перевагу прихованому монтажу та компактній механічній інтеграції.

Часті запитання

1. Яку частоту підтримує вбудована радіоантена FM?

Згадана антена Qianmu розроблена для діапазону FM-мовлення 88–108 МГц. Конкретні вимоги до частоти можна обговорити під час налаштування для різних програм і ринків.

2. Чи можна налаштувати розміри антени та довжину кабелю?

так Налаштування може включати розмір феритового сердечника, параметри намотування котушки, довжину проводу, матеріали контактів і типи роз’ємів. Ці параметри дозволяють антені краще відповідати наявному корпусу та компонуванню друкованої плати.

3. Чи підходить вбудована антена для автомобільних аудіосистем?

так Конструкції вбудованих FM-антен можна інтегрувати в автомобільні аудіосистеми, радіо Bluetooth, мультимедійні головні пристрої та подібне обладнання. Автомобільні проекти слід оцінювати шляхом фактичного встановлення та радіочастотного тестування, оскільки конструкції та електроніка автомобіля можуть впливати на прийом.

4. Чи залежить продуктивність антени від компонування друкованої плати?

так На продуктивність прийому впливає не лише антена, але й мікросхема приймача, компонування друкованої плати, заземлення, оточуючі компоненти, структура корпусу та електромагнітне середовище. Перед масовим виробництвом рекомендується тестування прототипу.

5. Чи можна надати зразки перед масовим виробництвом?

Оцінка зразків є важливою частиною розробки індивідуальної антени. Покупці можуть обговорити вимоги до зразків із Qianmu та перевірити антену в призначеному пристрої перед тим, як перейти до масового виробництва.

Навіщо розглядати індивідуальну FM-антену?

Для виробників, які розробляють електронні продукти з підтримкою FM, антену слід обирати як невід’ємну частину радіочастотної системи, а не як окремий аксесуар. Добре підібраний вбудований дизайн може допомогти заощадити простір для встановлення, зберегти чистий зовнішній вигляд корпусу та забезпечити практичне рішення для автомобільних, портативних пристроїв, розумних домівок і промислових FM-пристроїв.

Цяньму пропонує рішення для вбудованої FM-антени з параметрами налаштування, що охоплюють розміри феритового сердечника, намотування котушки, довжину кабелю, з’єднувальні клеми та структурну інтеграцію. Для проектів OEM та ODM групи інженерів можуть визначити свої вимоги до частоти, доступний простір, інтерфейс друкованої плати, робоче середовище та очікувану продуктивність прийому до перевірки зразка. Якщо ви розробляєте новий FM-сумісний продукт або шукаєте надійного китайського партнера з виробництва антен,зв'яжіться з намищоб обговорити вашу заявку, надіслати запит на індивідуальне рішення та почати оцінку зразка з Qianmu.
