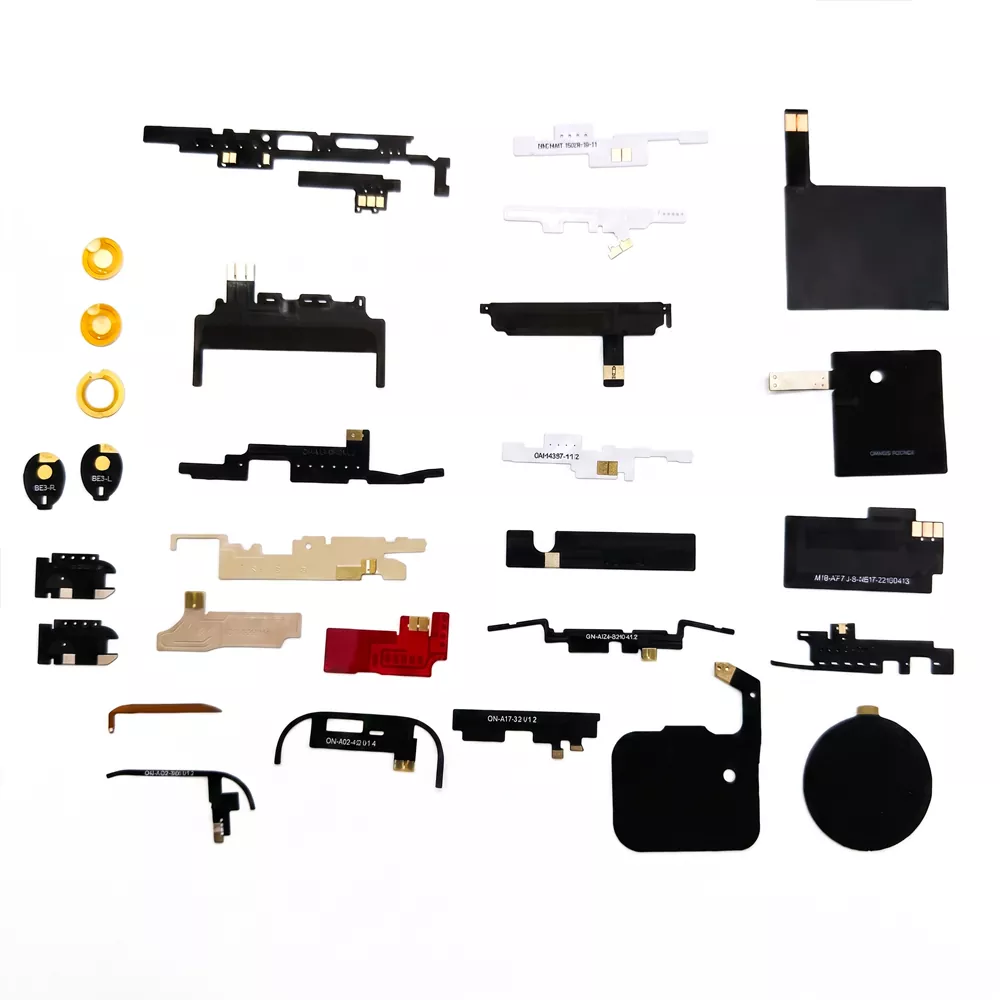

Гнучка друкована антена (FPC)

Що таке антена FPC?

FPC-антена, або антена з гнучкою друкованою схемою (FPC), використовує гнучкі плівки PI та PET як підкладку та виготовляється шляхом травлення та друку для створення антенних схем. Він має легкі, тонкі, гнучкі та згинальні характеристики, що дозволяє йому відповідати вигнутим поверхням. Його товщина коливається від 0,03 до 0,2 мм, а вага менше 1 грама. Антена може передавати та приймати бездротові сигнали та сумісна з протоколами, включаючи WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT та LoRa, охоплюючи діапазони частот 2,4 ГГц, 5 ГГц та 5,8 ГГц. Qianmu Communications є професійним виробником FPC-антен з багаторічним досвідом у галузі. Ми оснащені трьома мікрохвильовими безеховими камерами та маємо понад десять спеціалістів із науково-дослідних робіт, що дозволяє нам надавати комплексні послуги — від проектування антени до масового виробництва.

Ключова точка продажу

Ультратонкий і гнучкий, вільний у просторі.

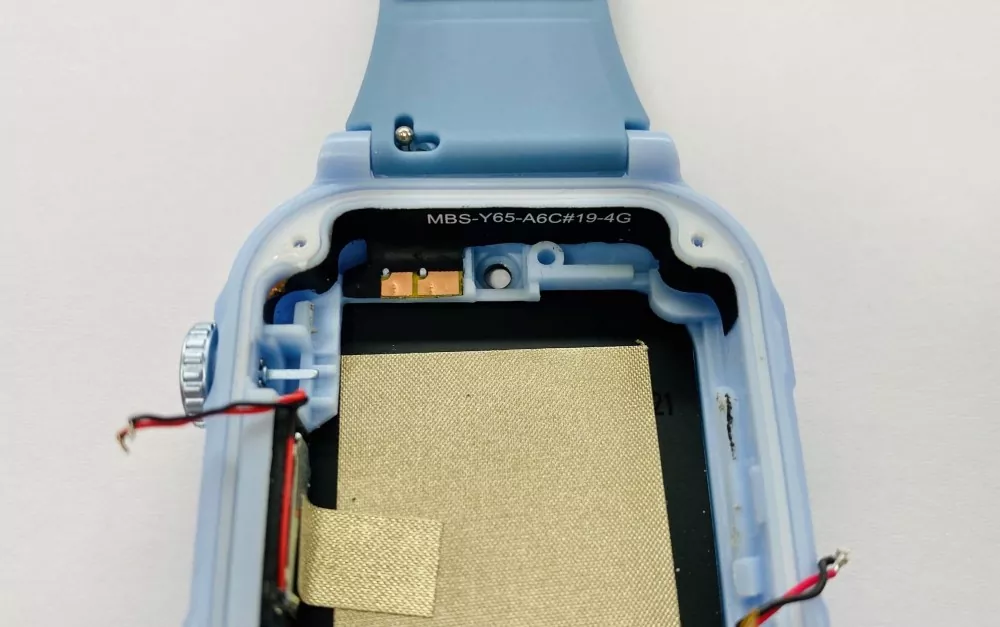

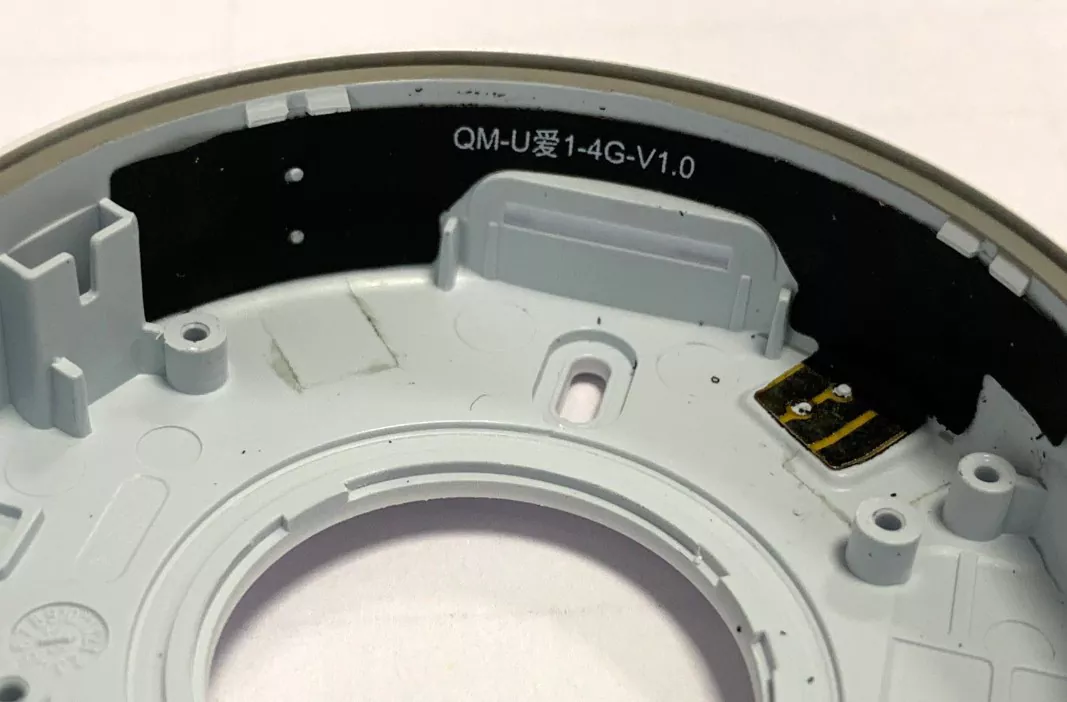

Гнучка друкована антена (FPC) має товщину лише 0,03–0,2 мм, і її можна довільно згинати або складати. Її можна згинати на 90° уздовж внутрішньої стінки порожнини всередині пристрою, ідеально адаптуючись до різних складних структурних конструкцій. Незалежно від того, чи є корпус пристрою плоским або вигнутим, антена FPC може легко пристосуватися до його поверхні.

Багатодіапазонне широкосмугове покриття

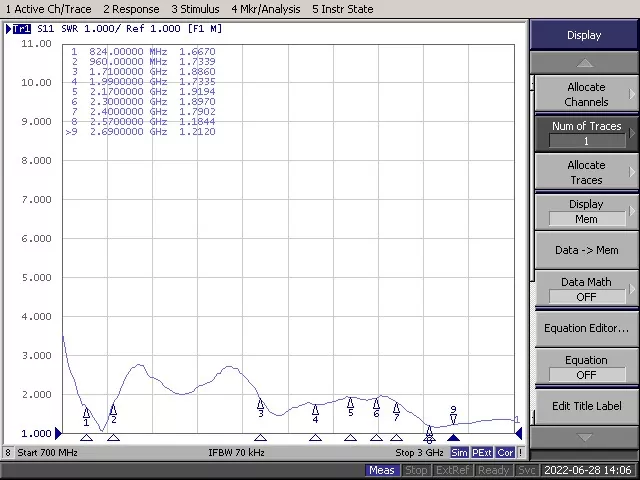

Підтримує кілька протоколів зв’язку, включаючи 4G/5G, повнодіапазонний Wi-Fi, Bluetooth, GPS/GNSS, LoRa та NFC. Однокристальна антена FPC може охоплювати діапазони частот від 700 МГц до 2700 МГц або навіть ширше. Для задоволення потреб зв’язку багаторежимних і багаточастотних пристроїв.

Легка конструкція

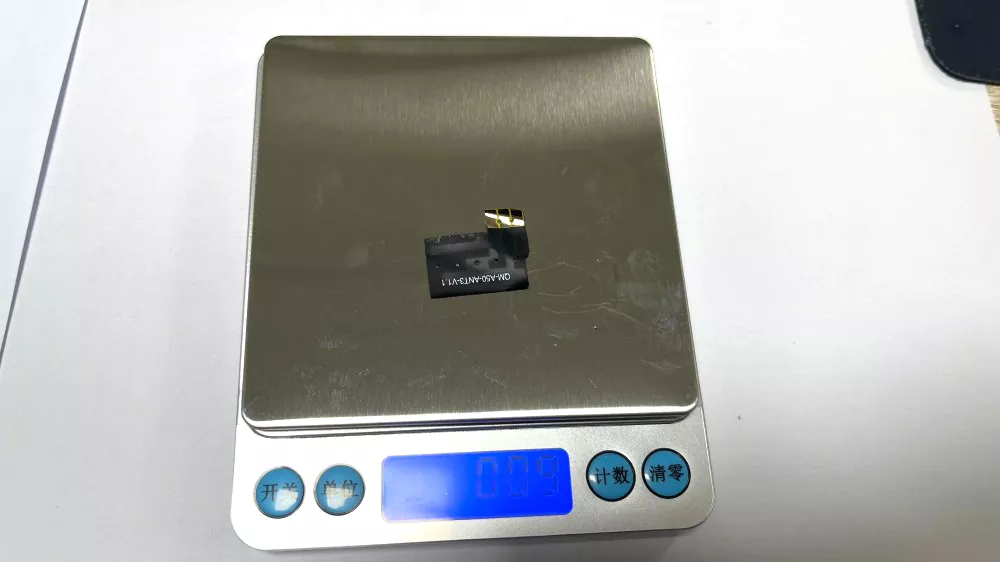

Антена FPC важить менше 1 грама. Більш ніж на 50% легша за традиційні металеві антени. Для чутливих до ваги продуктів, таких як переносні пристрої та дрони, антени FPC є найкращим вибором.

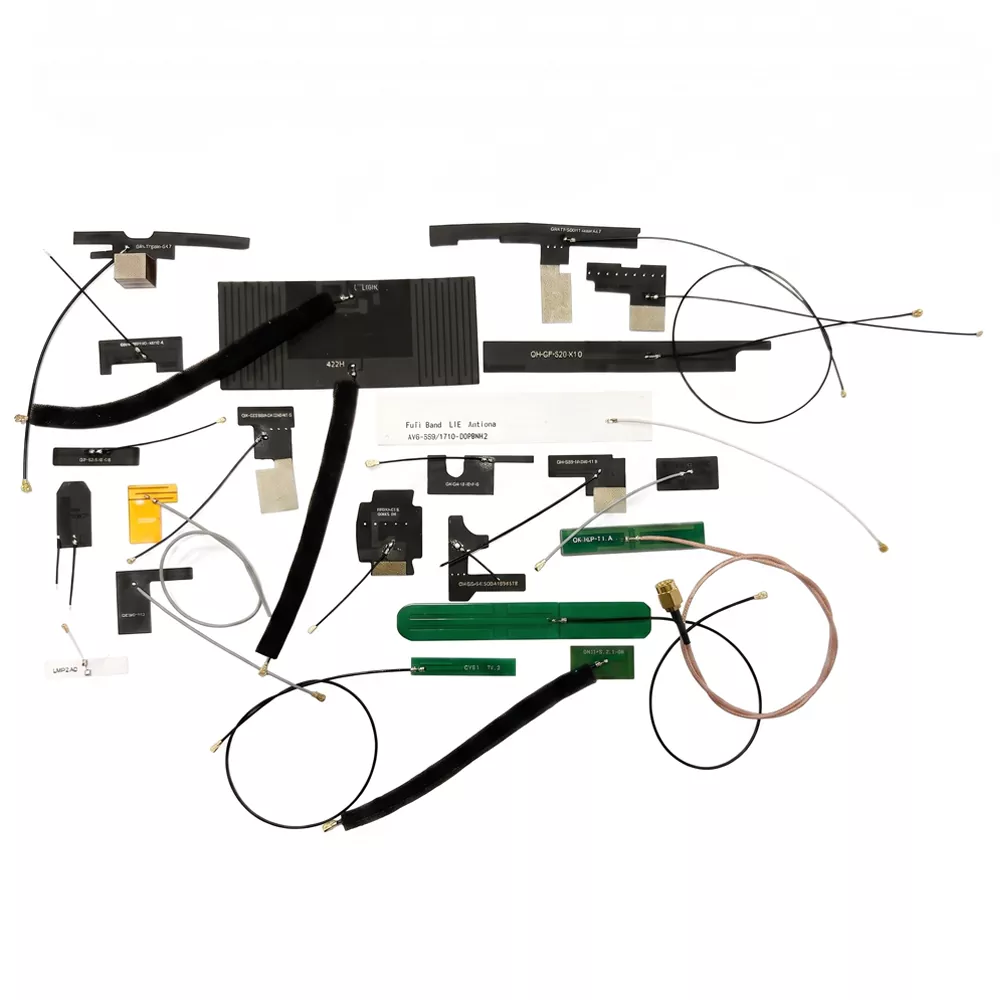

Готовий до використання відразу з коробки, легко збирається.

Має стандартну клейку основу 3M 300LSE для швидкого складання за 2 хвилини. Доступний з роз’ємами IPEX, U.FL, MHF4 та іншими.

Важливі примітки щодо встановлення антени

1. Тримайте подалі від металевих поверхонь

Не встановлюйте антену безпосередньо на металеві поверхні або поблизу них, оскільки це може вплинути на узгодження імпедансу, змінити діаграму спрямованості та знизити загальну ефективність антени.

2. Уникайте надмірного згинання

Не перегинайте та не складайте антену під час встановлення, оскільки надмірна деформація може пошкодити внутрішній провідник і негативно вплинути на радіочастотні характеристики.

3. Забезпечте безпечне встановлення

Міцно та рівно закріпіть антену під час встановлення, щоб запобігти деформації, яка може вплинути на ефективність випромінювання та стабільність сигналу.

4. Дотримуйтеся достатньої відстані навколо антени

Залишайте принаймні 5 мм вільного простору над та з обох боків антени. Уникайте розміщення металевих компонентів, високошвидкісних каналів сигналу або великих мідних ділянок поблизу антени, щоб забезпечити оптимальну продуктивність.

5. Обережно поводьтеся під час збирання

Хоча антена має гнучку структуру, матеріал FPC має обмежену механічну міцність. Уникайте надмірного витягування, скручування або ударів під час встановлення та складання.

6. Зберігайте в сухому середовищі

Уникайте зберігання антени в місцях з високою температурою або вологістю. Зберігайте продукт сухим, щоб підтримувати стабільні електричні характеристики та довготривалу надійність.

Контроль якості та тестування

Qianmu Communications застосовує суворе управління якістю протягом усього виробничого процесу, охоплюючи перевірку сировини, моніторинг виробництва та випробування готової продукції.

Вхідна перевірка матеріалів

Усі вхідні матеріали, включаючи підкладки FPC, мідну фольгу, клеї та з’єднувачі, проходять сувору перевірку якості для забезпечення надійності та узгодженості.

Оптична перевірка AOI

Автоматизована оптична перевірка (AOI) використовується для перевірки точності маршрутизації ланцюга антени, якості паяного з’єднання та зовнішнього вигляду продукту, щоб запобігти виробничим дефектам.

Тестування радіочастот

Ключові радіочастотні параметри, включаючи коефіцієнт стоячої хвилі напруги (КСВН), посилення та діаграму спрямованості, перевіряються в професійному середовищі темної кімнати, щоб переконатися, що характеристики антени відповідають вимогам.

Тестування екологічної надійності

Антени проходять різноманітні випробування на надійність, у тому числі циклічні випробування при високих і низьких температурах, випробування на вологість, випробування на вигин та інші екологічні оцінки.

Управління узгодженістю пакетів

Суворий контроль виробництва забезпечує постійну продуктивність і стабільну якість кожної партії продукції.

Професійний досвід виробництва антен

Понад два десятиліття компанія Qianmu Communications займається виробництвом термінальних антен, зосереджуючись на дослідженнях і розробках, виробництві та продажу термінальних антен бездротового зв’язку. Наші продукти широко використовуються в пристроях мобільного зв’язку, включаючи смартфони, планшети, мобільні платіжні системи, дрони, пристрої бездротової зарядки, автомобілі, базові станції та носимі пристрої.

Як вибрати FPC антену

1. Підтвердьте робочу частоту

Визначте бездротові технології, які потрібні вашому пристрою, наприклад 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa або NFC. Виберіть антену, яка підтримує всі необхідні діапазони частот.

2. Оцініть доступний простір для установки

Виміряйте доступний простір усередині пристрою, включаючи довжину, ширину та положення встановлення. Завдяки своїй гнучкій структурі та настроюваним розмірам антени FPC добре підходять для компактних корпусів або корпусів неправильної форми.

3. Перевірте тип радіочастотного роз’єму

Перевірте радіочастотний роз’єм, який використовується на друкованій платі, наприклад IPEX, U.FL або MHF4. Роз’єм антени має відповідати інтерфейсу модуля, щоб забезпечити надійну радіочастотну роботу.

4. Перегляньте основні радіочастотні параметри

· Підсилення: виберіть відповідне підсилення на основі програми та середовища встановлення.

· VSWR: значення нижче 2,0 зазвичай рекомендується для гарного узгодження імпедансу.

· Ефективність: Вища ефективність допомагає покращити продуктивність передачі та чутливість приймача.

· Імпеданс: стандартний РЧ-імпеданс становить 50 Ом і має відповідати РЧ-модулю.

5. Розгляньте варіанти налаштування

Якщо стандартні продукти не відповідають вашим вимогам щодо конструкції, виберіть виробника антени FPC, який надає послуги з налаштування, включаючи розміри антени, довжину кабелю, тип роз’єму та радіочастотне налаштування.

6. Оцініть можливості постачальника

Виберіть постачальника FPC-антени з налагодженою системою управління якістю, досвідом РЧ-техніки та надійними виробничими можливостями, щоб забезпечити постійну якість продукції та довгострокове постачання.

FAQ

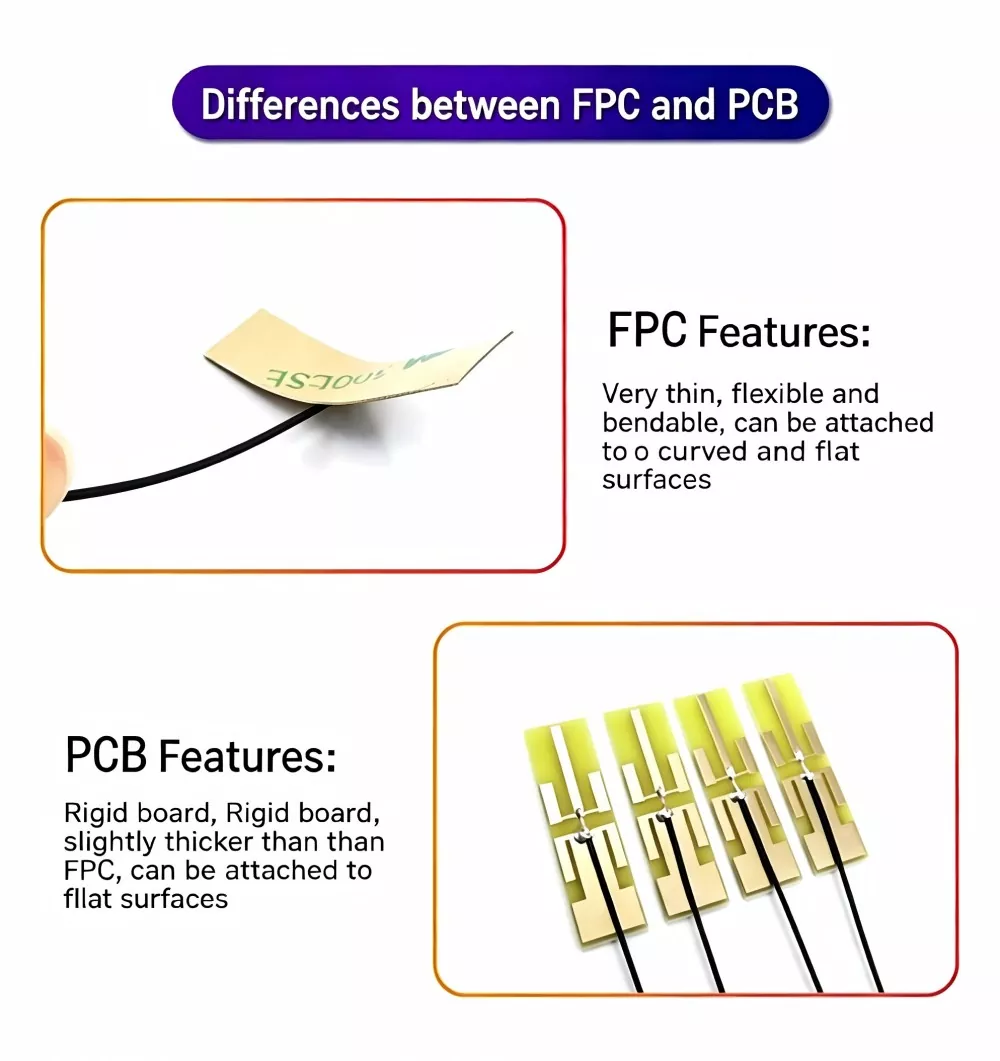

Q1: Як вибрати між FPC антеною та антеною PCB?

A: FPC гнучкий і згинається, ідеально підходить для вигнутих, вузьких просторів — бажано для легких, тонких пристроїв. PCB жорсткий, підходить тільки для плоских поверхонь; виберіть цей варіант, якщо ваш бюджет обмежений і у вас достатньо місця.

Q2: Які діапазони частот підтримує антена FPC?

A: FPC-антени Qianmu Communication охоплюють частоти від 13,56 МГц NFC до 6 ГГц 5G, підтримуючи бездротові технології, включаючи 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa та ZigBee.

Q3: Яка робоча температура антени FPC?

A: від -45 ℃ до +85 ℃, що відповідає стандартам промислового використання.

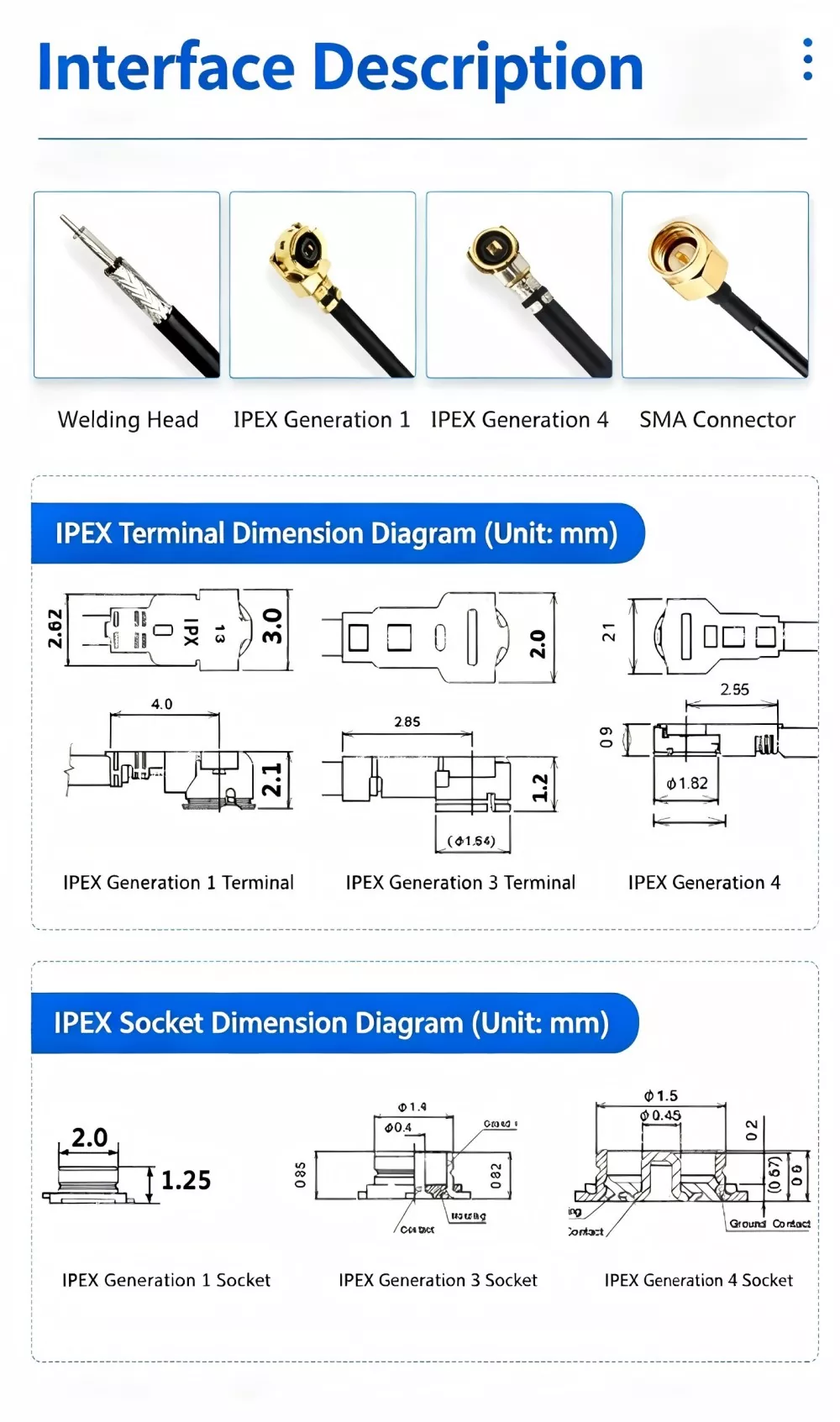

Q4: Які відмінності між роз’ємами IPEX, U.FL і MHF4?

A: Усі мініатюрні радіочастотні роз’єми з розмірами U.FL > MHF4. MHF4 ще менший і зазвичай використовується в програмах 5G; просто виберіть роз'єм на основі характеристик інтерфейсу вашої материнської плати.

Питання 5: Чи підтримується налаштування невеликих партій?

A: Ми пропонуємо підтримку та можемо впоратися з усім процесом замовлення — від розробки схеми та прототипування до дрібно- та великосерійного виробництва.
