Чому гнучка антена для навушників необхідна для бездротових аудіопристроїв нового покоління

Оскільки бездротові вкладиші та навушники стають меншими, розумнішими та багатшими на функції, конструкція антени відіграє дедалі важливішу роль у підтримці надійного бездротового зв’язку.ЦяньмурозвиваєГнучка антена для навушниківдля навушників TWS, бездротових навушників, пристроїв кісткової провідності та інших компактних аудіопродуктів Bluetooth, забезпечуючи гнучкі, ультратонкі та настроювані радіочастотні рішення для програм з обмеженим простором.

Надійна антена необхідна для стабільного зв’язку Bluetooth, особливо коли бездротовим навушникам потрібно працювати в надзвичайно компактних і нерегулярних внутрішніх просторах. АГнучка антена для навушниківвикористовує гнучку підкладку PI або LCP з точною провідною діаграмою спрямованості, що дозволяє антені відповідати вигнутим поверхням, зберігаючи при цьому надійні радіочастотні характеристики.

Зміст

• Чому дизайн антени такий важливий у сучасних навушниках?
• Що таке гнучка антена для навушників?
• Як працює гнучка антена для навушників?
• Які основні переваги гнучкої антени для навушників?
• Де можна використовувати гнучкі антени для навушників?
• На які технічні характеристики варто звернути увагу покупцям?
• Як це порівнюється з традиційними антенами?
• Як виробникам вибрати правильну антену?
• Чому виробництво та радіочастотне тестування важливі?
• Часті запитання
• Висновок

Чому дизайн антени такий важливий у сучасних навушниках?

Бездротові навушники покладаються на радіочастотний зв’язок для обміну аудіо та керування даними зі смартфонами, планшетами, комп’ютерами та іншими пристроями з підтримкою Bluetooth. Хоча антена займає лише невелику частину фізичного простору, її конструкція може мати значний вплив на продуктивність бездротового зв’язку.

Внутрішнє середовище сучасних навушників TWS особливо складне. Батареї, динаміки, мікрофони, зарядні компоненти, процесори, екрануючі конструкції та механічні компоненти – все змагається за обмежений простір. У той же час антена працює близько до тіла людини, що може вплинути на поширення радіочастот і характеристики сигналу.

Традиційні рішення для антени можуть вимагати виділеного простору для друкованої плати або відносно великої площі для встановлення. Гнучка антена дає інженерам більше свободи розташовувати випромінювальний елемент уздовж вигнутих внутрішніх поверхонь, батарейних відсіків, ніжок або інших доступних місць.

Тому для виробників, які розробляють компактні продукти Bluetooth, вибір антени слід розглядати на ранніх стадіях механічного та радіочастотного проектування, а не розглядати її як компонент остаточного складання.

Що таке гнучка антена для навушників?

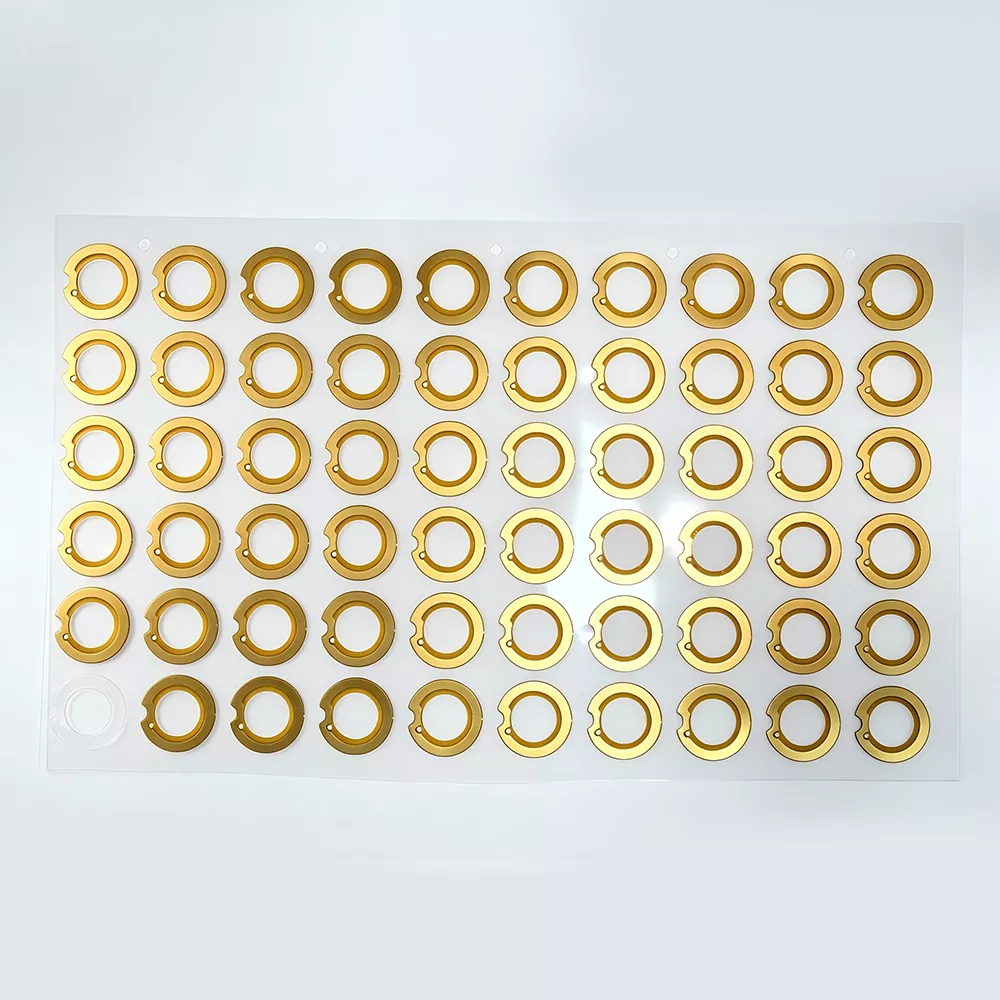

A Гнучка антена для навушниківце мініатюрна радіочастотна антена, розроблена для компактних бездротових аудіопристроїв. Зазвичай він використовує гнучку підкладку PI або LCP із провідною діаграмою спрямованості, сформованою за допомогою процесів точного виробництва та травлення.

На відміну від жорстких антен на друкованій платі, гнучка конструкція може згинатися та пристосовуватися до вигнутих або нерівних поверхонь. Це робить його особливо придатним для продуктів, де доступна антенна порожнина є вузькою, вигнутою або важкою для розміщення звичайних жорстких компонентів.

Гнучкі антени для навушників зазвичай розроблені для діапазону 2,4 ГГц Bluetooth ISM і можуть підтримувати сучасні програми Bluetooth. Залежно від проекту виробники можуть налаштувати розміри антени, підкладку, довжину проводу, конфігурацію терміналу та спосіб встановлення відповідно до архітектури продукту.

Ця гнучкість конструкції робить антени на основі FPC особливо привабливими для навушників TWS, бездротових навушників, навушників з кістковою провідністю, пристроїв із шийним дужком та інших компактних бездротових продуктів.

Як працює гнучка антена для навушників?

Принцип роботи гнучкої антени для навушників заснований на перетворенні електричних радіочастотних сигналів в електромагнітні хвилі та прийомі електромагнітної енергії з навколишнього середовища.

1. Чіпсет Bluetooth генерує високочастотний електричний сигнал.
2. Радіочастотний сигнал проходить через шлях передачі до антени.
3. Провідна діаграма спрямованості перетворює електричний сигнал в електромагнітну енергію.
4. Антена випромінює сигнал в навколишнє середовище.
5. Під час прийому антена вловлює електромагнітні сигнали, що передаються сполученим пристроєм Bluetooth.
6. Отримана радіочастотна енергія перетворюється в електричний сигнал і передається на модуль зв'язку Bluetooth.

Оскільки навушники та вкладиші носяться близько до тіла людини, узгодження антени, заземлення та розташування є особливо важливими. Тіло людини, батарея, металеві компоненти та матеріали корпусу можуть впливати на опір і характеристики випромінювання антени.

Тому правильна настройка радіочастот є важливою. Добре спроектовану антену слід оцінювати всередині фактичного корпусу виробу, а не тестувати лише як ізольований компонент. Це допомагає інженерам визначити ефекти розстроювання та оптимізувати кінцеву бездротову продуктивність.

Які основні переваги гнучкої антени для навушників?

Надтонка конструкція

Простір — одна з найбільших проблем у розробці навушників TWS. Гнучка конструкція антени FPC дозволяє виробникам інтегрувати радіочастотний компонент у вузькі простори, не займаючи надмірного механічного об’єму.

Залежно від конфігурації товщина гнучкої антени може становити приблизно 0,12–0,30 мм, із загальними варіантами 0,15 мм, 0,20 мм і 0,25 мм. Це допомагає дизайнерам продуктів оптимізувати цінний внутрішній простір.

Чудова гнучкість

Гнучка підкладка дозволяє антені слідувати вигнутим і нерівним внутрішнім поверхням. Це особливо корисно, коли звичайна жорстка антена не може поміститися в наявну конструкцію.

Для виробів, які піддаються багаторазовому вигину або механічному переміщенню, ще одним важливим аспектом є міцність на згинання. Правильний вибір підкладки та дизайн клею можуть покращити механічну надійність під час тривалого використання.

Стабільна продуктивність Bluetooth RF

Продуктивність антени залежить не тільки від самого елемента випромінювання. Конструкція точки живлення, заземлення, узгодження імпедансу, положення встановлення та сусідні компоненти можуть впливати на радіочастотні характеристики.

З цієї причини професійний постачальник антен повинен мати можливість надати підтримку дизайну РЧ та рекомендації щодо налаштування замість простого постачання стандартної антени.

Легка збірка

Гнучкі антени можуть поставлятися з термостійкою клейкою підкладкою, що дозволяє прикріплювати їх безпосередньо до призначеної внутрішньої поверхні. Це може зменшити потребу в додаткових механічних фіксуючих конструкціях і спростити збірку.

Висока можливість налаштування

Для різних корпусів навушників потрібна різна геометрія антен. Індивідуальне рішення може включати варіації в:

• Контур і розміри антени
• Робоча частота
• Довжина свинцю
• Роз'єм і тип клеми
• PI або LCP субстрат
• Місце встановлення
• Радіус вигину
• Конструкція корпусу продукту

Де можна використовувати гнучкі антени для навушників?

Незважаючи на те, що ця технологія тісно пов’язана з навушниками TWS, гнучкі антени можуть підтримувати набагато ширший діапазон компактних бездротових аудіопродуктів.

На які технічні характеристики варто звернути увагу покупцям?

Купуючи гнучку антену від китайського виробника або постачальника, покупці повинні оцінювати як електричні, так і механічні характеристики. Антена, яка вміщує доступний простір, може потребувати радіочастотного налаштування після встановлення всередині готового продукту.

Ці значення слід розглядати як довідкові специфікації. Кінцева продуктивність залежить від конструкції антени, компонування друкованої плати, структури заземлення, матеріалу корпусу, положення встановлення та загальної архітектури РЧ.

Як це порівнюється з традиційними антенами?

Виробники, як правило, можуть розглянути кілька антенних технологій, у тому числі пружинні антени, жорсткі антени з друкованої плати та гнучкі антени FPC. Найбільш відповідний варіант залежить від архітектури продукту, доступного простору, цільової вартості, вимог до радіочастот і очікуваного обсягу виробництва.

Для навушників із неправильною структурою корпусу або надзвичайно обмеженим внутрішнім простором гнучка конструкція FPC може забезпечити значну перевагу механічної інтеграції. Це дозволяє розробникам антен обійти наявні компоненти замість того, щоб вимагати, щоб уся конструкція продукту містила жорстку антену.

Як виробникам вибрати правильну антену?

Вибір антени для навушників слід починати з готового продукту, а не з загального каталогу антен. Наступні фактори можуть допомогти виробникам прийняти більш надійне рішення.

1. Виміряйте доступний простір.Надайте точну інформацію про довжину, ширину, висоту, вигини та навколишні компоненти порожнини антени.
2. Визначте вимоги до РФ.Перевірте частотний діапазон Bluetooth, очікувану відстань зв’язку, вимоги до опору та розташування антени.
3. Розгляньте матеріали корпусу.Пластик, метал, батареї, екрануючі компоненти та інші провідні конструкції можуть впливати на радіочастотні характеристики.
4. Оцініть механічні вимоги.Продукти, що піддаються вібрації, руху або багаторазовому згину, вимагають відповідної гнучкості та ефективності кріплення.
5. Запит зразків прототипів.Тестування антени всередині фактичного корпусу дає більш значущі результати, ніж оцінка антени незалежно.
6. Перегляньте виробничі можливості.Для проектів масового виробництва оцініть стабільність якості, радіочастотне тестування, налаштування, документацію та можливість доставки.

Надання точних 2D або 3D креслень продукту на етапі розробки дозволяє виробнику антени більш ефективно оптимізувати конструкцію. Перевірка прототипу може допомогти зменшити ризик виявлення проблем з радіочастотами після початку інструментів і масового виробництва.

Чому виробництво та радіочастотне тестування важливі?

Продуктивність антени значною мірою залежить від узгодженості виробництва. Невеликі варіації розмірів, структури провідності, розташування роз’ємів, розміщення клею або характеристик підкладки можуть вплинути на кінцевий результат РЧ.

Тому досвідчений виробник антени повинен забезпечити більше, ніж фізичний компонент. Радіочастотне проектування, розробка зразків, узгодження імпедансу, налаштування, перевірка виробництва та технічна документація можуть сприяти більш передбачуваному процесу розробки продукту.

Професійне радіочастотне випробування може включати перевірку продуктивності в безеховій камері, випробування навколишнього середовища, зміну температури, випробування на механічний згин та інші процедури контролю якості відповідно до вимог застосування.

Для міжнародних закупівель документація та гарантія якості також важливі. Залежно від проекту покупцям може знадобитися документація щодо відповідності матеріалів, звіти про перевірки, інформація про упаковку, комерційні документи та інша підтримка, пов’язана з експортом.

Часті запитання

Q1: Що таке гнучка антена для навушників?

Гнучка антена для навушників — це тонка радіочастотна антена, що згинається, розроблена для компактних бездротових аудіопродуктів, таких як навушники TWS, навушники Bluetooth, навушники з кістковою провідністю та бездротові гарнітури. Його гнучка підкладка дозволяє йому відповідати вигнутим внутрішнім поверхням.

Q2: Чи може гнучка антена для навушників підтримувати Bluetooth 5.3?

так Правильно сконструйовану антену 2,4 ГГц можна використовувати з програмами Bluetooth 5.3, якщо RF-схема, узгодження імпедансу, заземлення та умови встановлення реалізовано правильно.

Q3: Чи можна налаштувати розміри антени?

так Гнучкі антени можна налаштувати відповідно до внутрішнього простору виробу та механічної конструкції. Такі параметри, як довжина, ширина, форма, товщина, довжина проводу, конфігурація роз’єму та спосіб встановлення, можна налаштувати відповідно до вимог проекту.

Q4: Які матеріали підкладки зазвичай доступні?

PI та LCP зазвичай використовуються гнучкі матеріали підкладки антени. Відповідний матеріал залежить від необхідних радіочастотних характеристик, механічної гнучкості, температурних умов, вимог до надійності та цільової вартості виробництва.

Q5: Чи може гнучка антена використовувати клейку основу?

так Клейка підкладка може спростити установку, дозволяючи прикріпити антену безпосередньо до призначеної внутрішньої поверхні. Тип клею слід вибирати відповідно до робочої температури, матеріалу корпусу, процесу складання та очікуваних умов експлуатації.

Q6: Яку інформацію повинні надавати покупці, коли запитують індивідуальну антену?

В ідеалі покупці повинні надати креслення продукту, доступний простір для антени, інформацію про компонування друкованої плати, цільовий частотний діапазон, вимоги до роз’ємів, матеріал корпусу, положення установки, механічні вимоги та очікуване середовище застосування. Ця інформація допомагає виробнику розробити більш відповідне рішення антени.

Q7: Чому характеристики антени повинні перевірятися в кінцевому продукті?

Антена не працює самостійно. Батареї, друковані плати, металеві компоненти, пластикові корпуси, заземлюючі конструкції та людське тіло можуть впливати на радіочастотні характеристики. Таким чином, тестування антени всередині кінцевого корпусу забезпечує більш реалістичну оцінку стабільності з’єднання та загальної продуктивності бездротового зв’язку.

Висновок

Зростаючий попит на менші та більш інтелектуальні бездротові аудіопродукти створює дедалі складніші проблеми інтеграції антен. АГнучка антена для навушниківпропонує ефективне рішення завдяки поєднанню компактних розмірів, механічної гнучкості, настроюваної геометрії та надійної радіочастотної роботи Bluetooth. Для навушників TWS, навушників з кістковою провідністю, пристроїв із шийним дужком та інших компактних бездротових продуктів технологія гнучкої антени може забезпечити більшу свободу дизайну, допомагаючи виробникам подолати переповнені внутрішні конструкції.

Для компаній, які шукають індивідуальне рішення для антени, партнерство з досвідченим виробником може спростити розробку прототипу, налаштування радіочастот, тестування та масове виробництво. Якщо ви розробляєте нові бездротові навушники, навушники TWS або аудіопродукт Bluetooth і вам потрібна антена, яка відповідає вашим конкретним механічним і радіочастотним вимогам,зв'яжіться з намищоб обговорити ваші креслення, технічні специфікації, вимоги до налаштування, зразки та плани виробництва з командою інженерів антени Qianmu.
