Антена GPS BeiDou

Антена GPS BeiDou — радіочастотний компонент супутникової навігації, призначений для прийому сигналів частоти L1/B1, включаючи GPS L1 (1575,42 МГц) і BeiDou B1 (1561 МГц).

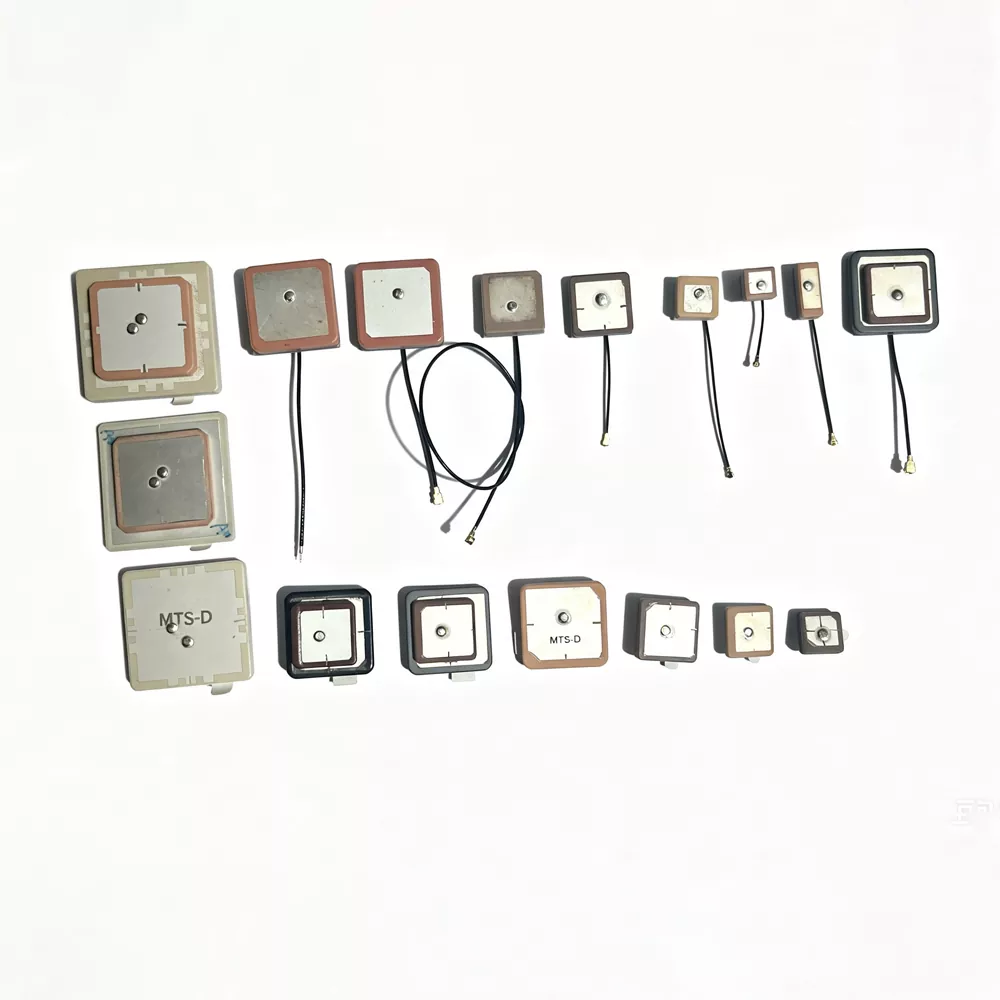

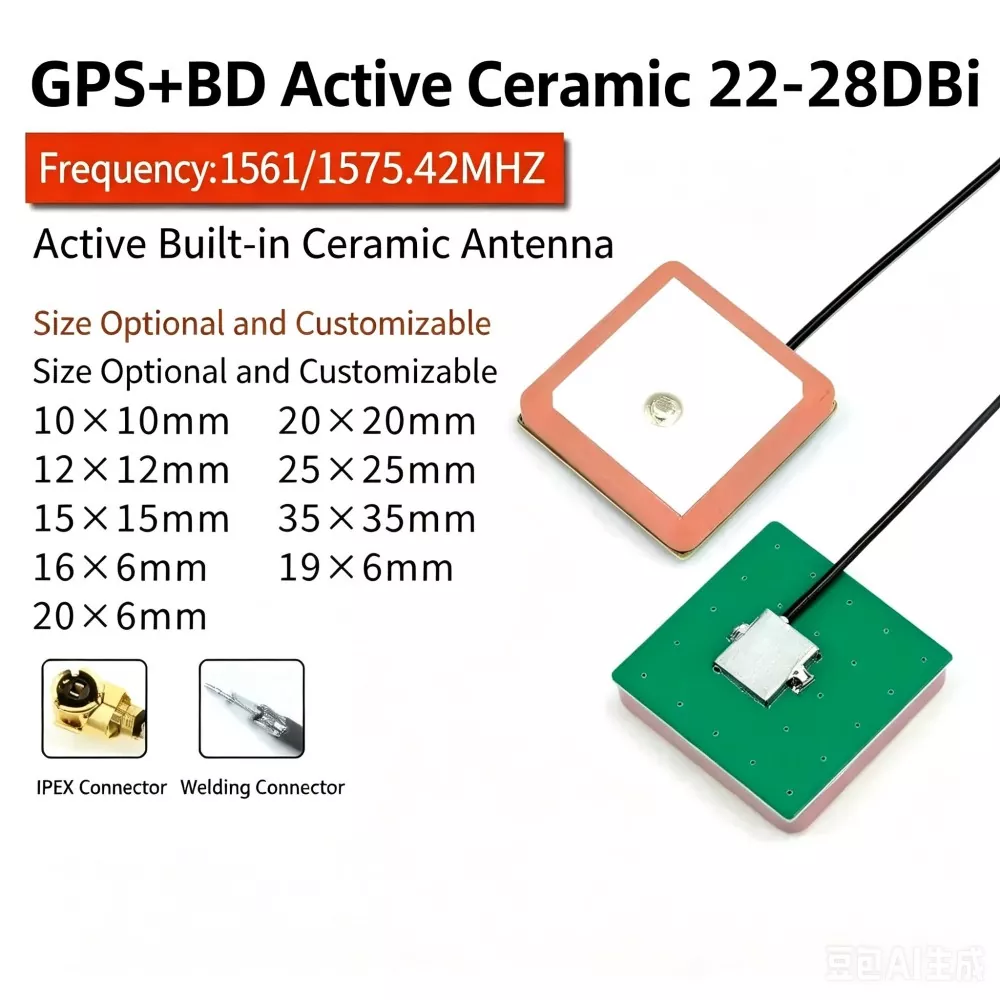

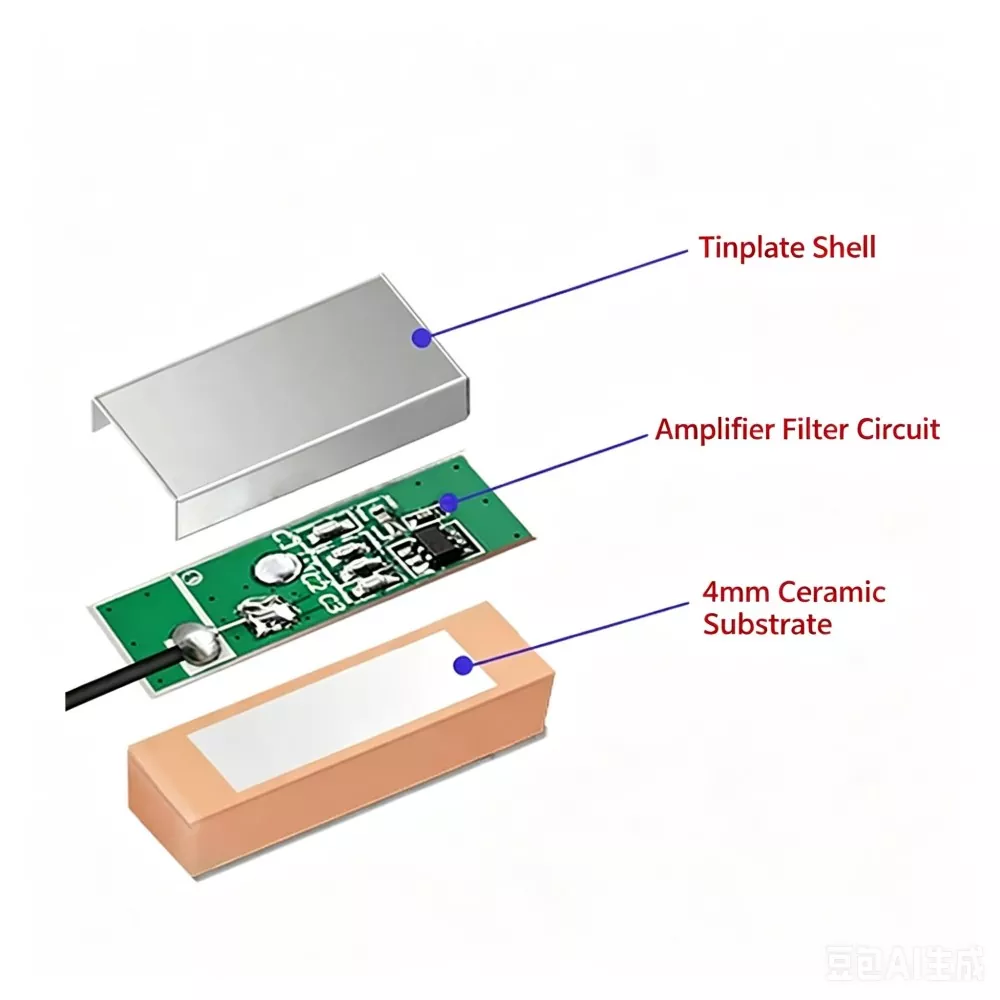

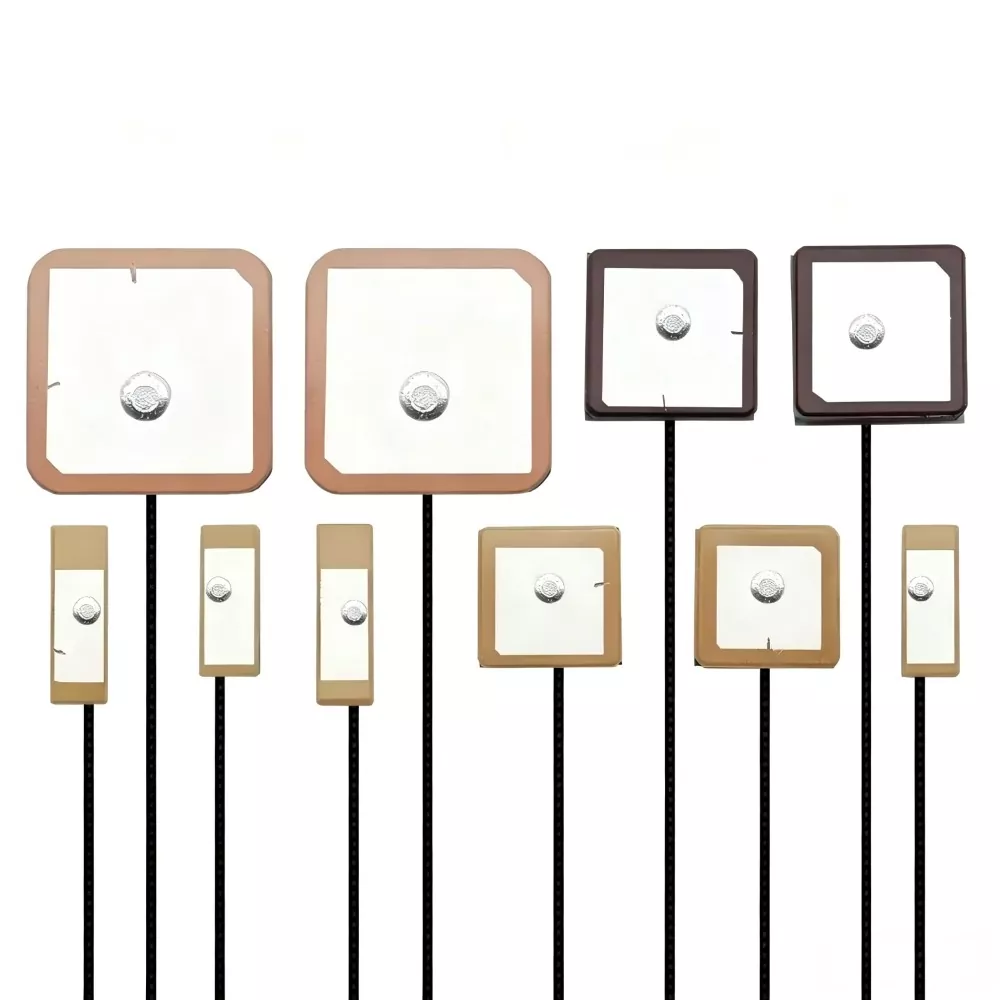

В антені зазвичай використовується керамічна діелектрична накладна структура з матеріалом з високою діелектричною проникністю. Прийом сигналу досягається завдяки електромагнітному резонансу між металевою накладкою та керамічною підкладкою, перетворюючи слабкі радіочастотні сигнали супутника в електричні сигнали з низьким рівнем шуму для обробки приймачем GNSS.

Правостороння кругова поляризація (RHCP) використовується для узгодження характеристик супутникової передачі, зменшуючи втрати невідповідності поляризації в середовищах динамічного прийому.

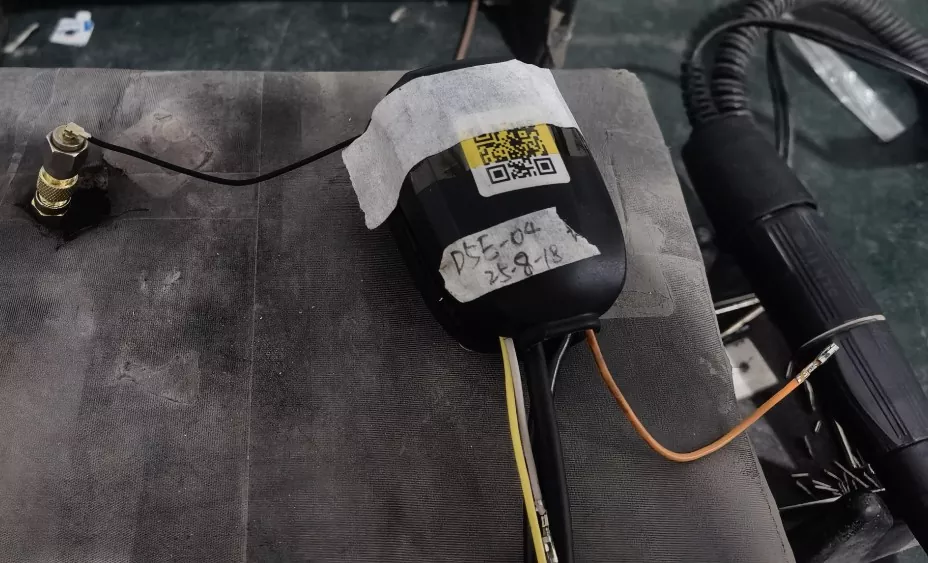

Сумісні пристрої

Як джерелоFactory, ми виробляємо GPS BeiDou Antenna. Він має виняткову сумісність і широко використовується в таких пристроях:

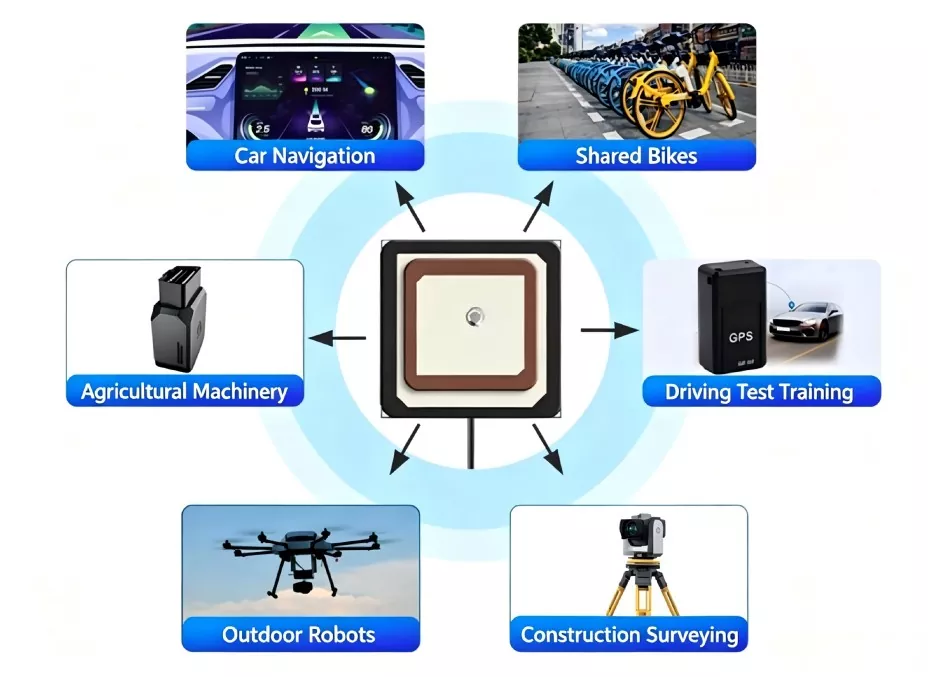

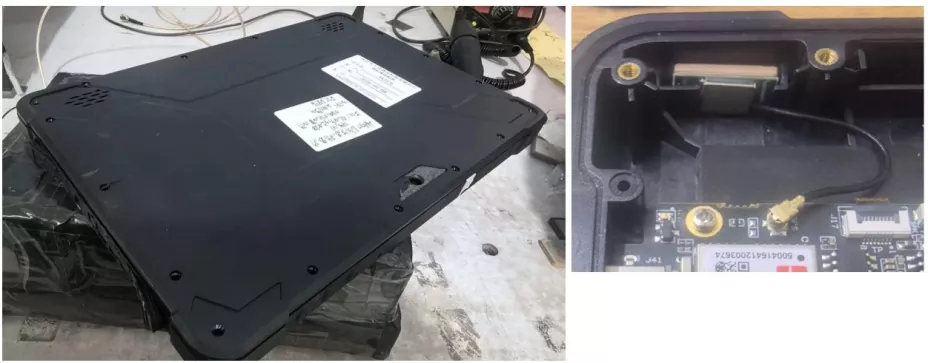

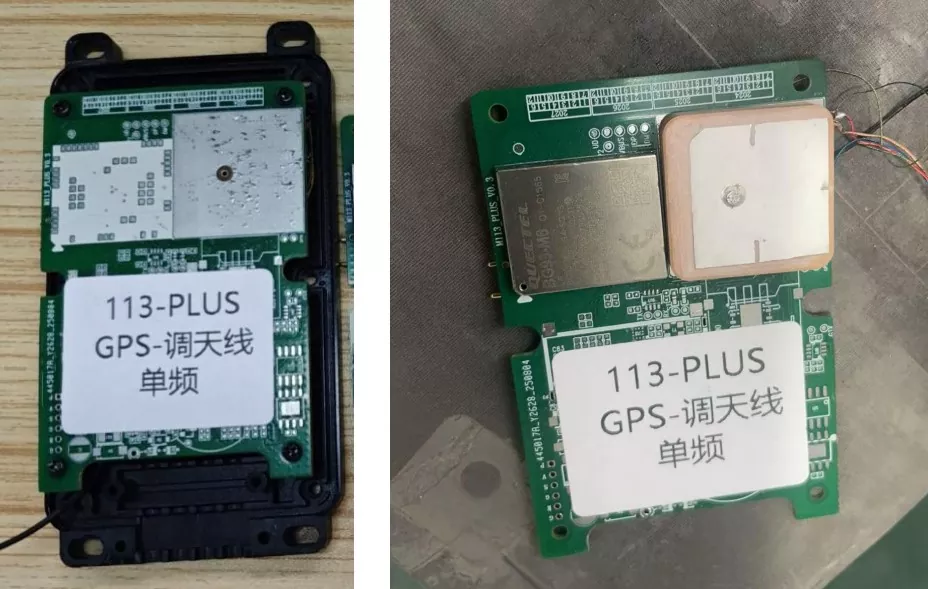

• Автомобілі та подорожі: автомобільні навігаційні системи, розумні замки для спільних велосипедів і електричних скутерів, відеореєстратори та OBD-трекери.

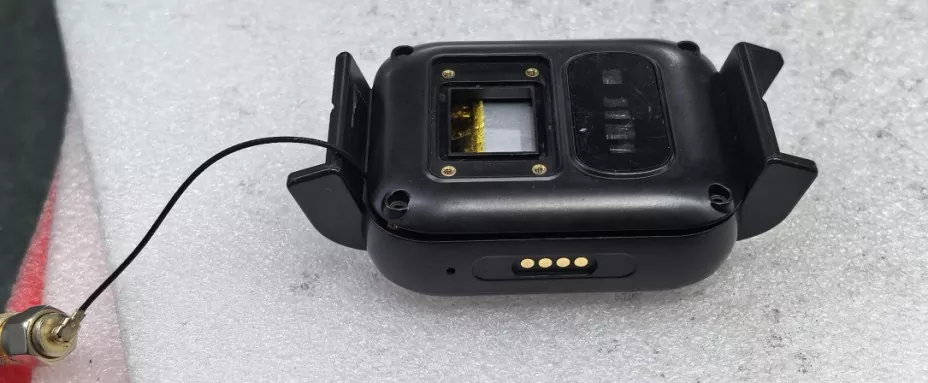

• Інтернет речей і пристрої, що носяться: розумні годинники, значки з місцезнаходженням для дітей/старих, мініатюрні пристрої для відстеження домашніх тварин, теги для відстеження активів.

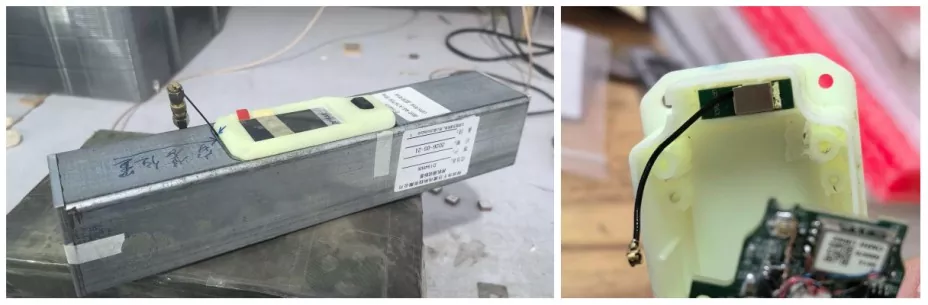

• Промисловість і геодезія: високоточні геодезичні та картографічні термінали, контролери польоту сільськогосподарських дронів, промислові датчики Інтернету речей, портативні КПК.

Основні точки продажу та реальні виміряні дані

Зовнішня антена GPS заводського виробництва має такі основні переваги:

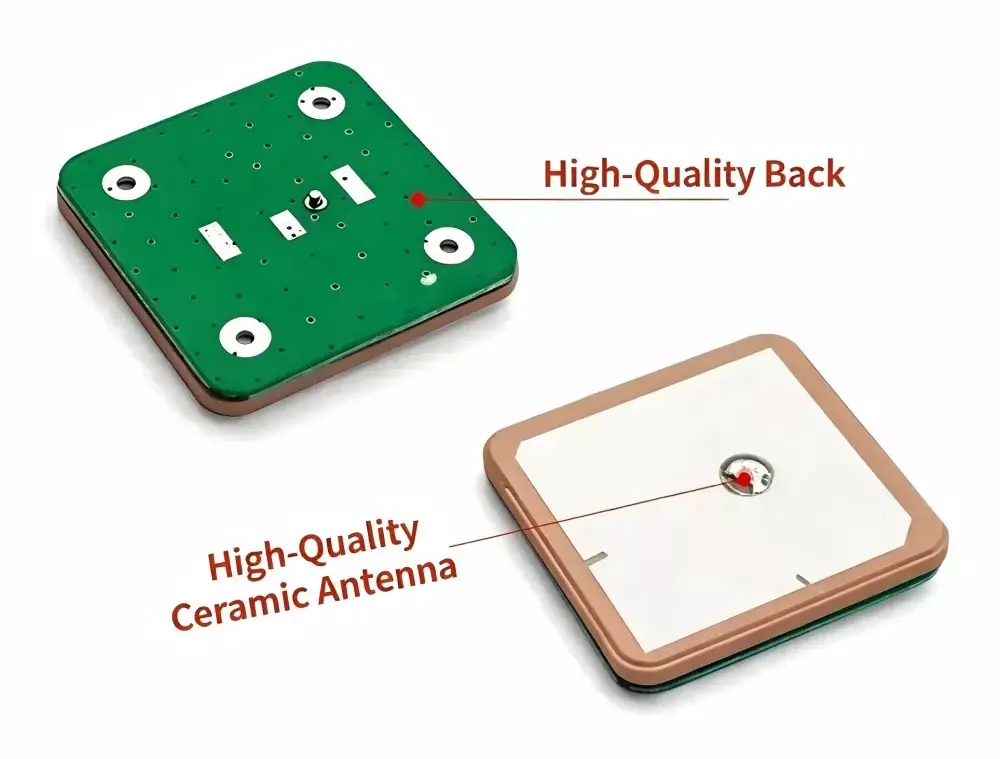

1. Максимальний баланс розміру та продуктивності: завдяки використанню технології багатошарової низькотемпературної кераміки зі спільним спалюванням (LTCC) цей компонент підтримує стабільну резонансну частоту навіть у надтонкій упаковці розміром лише 16 × 6 × 4,5 мм, що робить його ідеальним для мініатюрних пристроїв IoT з обмеженим простором.

2. Відмінна здатність виявлення слабкого сигналу: оснащений високопродуктивним LNA (малошумним підсилювачем), виміряний коефіцієнт шуму (NF) становить ≤2,0 дБ, а посилення може досягати 25 дБ ± 3 дБ. Під час фактичного тестування час виявлення супутника при холодному запуску пристрою було скорочено до 25 секунд, і він може стабільно отримувати понад 7 супутників навіть у міських каньйонних умовах.

3. Висока температурна стабільність: температурний коефіцієнт керамічного діелектрика контролюється в межах ±30 ppm/℃. У екстремальних середовищах від -40 ℃ до 85 ℃ зсув резонансної частоти становить ≤±5 МГц, що значно перевищує звичайні друковані антени.

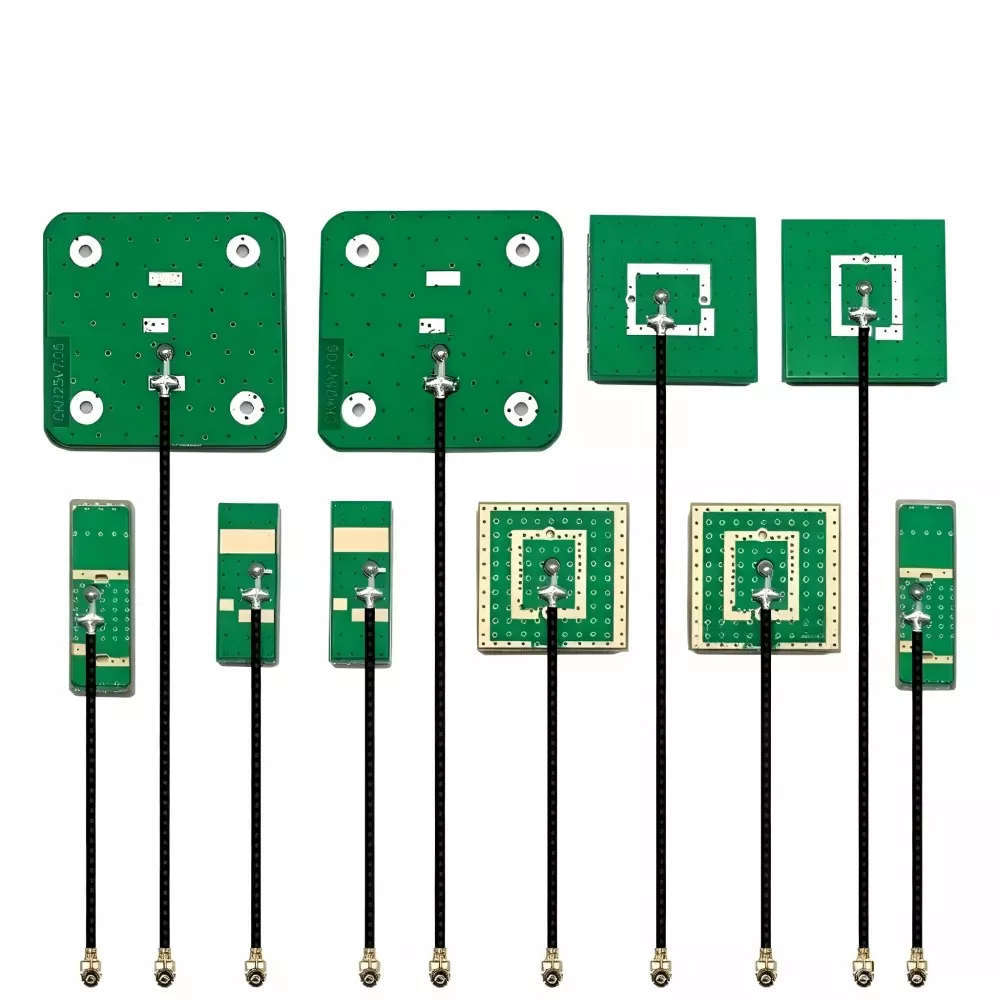

4. Відповідність імпедансу та захист від перешкод: стандартна конструкція імпедансу 50 Ом з КСВ ≤ 1,5; опціонально доступний із феритовим покриттям на поверхні, що забезпечує придушення поза діапазону ≥ 40 дБ і ефективно захищає материнську плату від високочастотних перешкод, таких як перетворювачі постійного струму.

Основні технічні характеристики та параметри

Поглиблене порівняння з конкуруючими продуктами

1. Вимоги до оформлення

Антену слід розташувати в безперешкодному місці. Під кутом підйому 30° над антеною не повинно бути великих металевих предметів. Безперервна площина заземлення розміром 7 см × 7 см повинна бути зарезервована під антеною як рефлектор, при цьому не допускається прокладання безпосередньо під активною зоною.

2. Ізоляція EMI

Тримайте антену подалі від компонентів із високим рівнем шуму, таких як перетворювачі постійного струму в постійний струм, кристалічні генератори, центральні процесори та динаміки. Рекомендована мінімальна відстань 2 см.

3. Контроль імпедансу

Підтримуйте контрольований імпеданс 50 Ом від точки живлення антени до модуля GNSS. Радіочастотні траси мають бути короткими, з плавною маршрутизацією та без вигинів під прямим кутом.

4. Контроль орієнтації

Керамічна поверхня повинна дивитися вгору і залишатися паралельною площині землі. Для підтримки стабільних характеристик прийому RHCP кут нахилу не повинен перевищувати 15°.

Радіочастотні інженерні міркування

1. Залежність від площини землі

Для GNSS-антени потрібна стабільна площина заземлення. Продуктивність безпосередньо залежить від розміру та симетрії землі.

2. Чутливість середовища до багатопроменевого поширення

У міському середовищі виникають шляхи відбиття сигналу, які погіршують точність позиціонування та збільшують зниження точності (DOP).

3. Вклад LNA

Коефіцієнт посилення підсилювача з низьким рівнем шуму покращує чутливість отримання даних, але також підвищує сприйнятливість до позасмугових перешкод, якщо фільтрація недостатня.

4. Стабільність частоти

Температурні коефіцієнти керамічного діелектрика впливають на резонансний дрейф в умовах термічного циклу.

Як вибрати правильний продукт?

Вибираючи зовнішню антену GPS, враховуйте наступні ключові фактори:

1. Частота і поляризація Перевірте, чи потрібен пристрій GPS L1, BeiDou B1 або підтримка двох частот. Не змішуйте антени GNSS з круговою поляризацією та антенами з лінійною поляризацією, як-от типу 2.4G, оскільки це призведе до неузгодженості та погіршення прийому.

2. Місце установки Для компактних пристроїв зазвичай використовують керамічну антену через її малий форм-фактор. Для економічно чутливих додатків з достатньою площею можна розглянути антени на друкованій платі. У складних радіочастотних середовищах керамічні антени забезпечують більш стабільну роботу.

3. Активний або пасивний дизайн Якщо пристрій має металевий корпус або довгу радіочастотну лінію живлення (>1 м), для компенсації втрати сигналу рекомендується використовувати активну антену з інтегрованим LNA.

4. Перевірка даних Вибір має ґрунтуватися на виміряних польових характеристиках (наприклад, отримання супутника, C/N0, час холодного запуску), а не лише на лабораторних характеристиках.

Чому обирають нас (Qianmu Communications)?

• Прямі поставки з заводу-виробника: ми відмовляємося від маржі прибутку посередників і пропонуємо висококонкурентоспроможні ціни франко-завод із гнучкими мінімальними цінами.

• Сильні можливості дослідження та розробки та налаштування: у нас є команда професійних радіочастотних інженерів, які можуть швидко налаштувати розмір керамічного чіпа, форму срібного шару та підсилення LNA на основі вашої ідентифікаційної структури та компонування друкованої плати.

• Реальна перевірка: наші продукти були успішно інтегровані в ланцюги поставок кількох провідних брендів байкшерингу, автомобільної навігації та розумних переносних пристроїв, вирішуючи незліченну кількість проблем, таких як «повільний пошук зірок і часта втрата зірок».

• Послуги повного життєвого циклу: ми надаємо комплексну технічну підтримку — від передпродажного моделювання узгодження імпедансу та вказівок щодо розташування антени до швидкого аналізу дефектних продуктів після продажу.

FAQ

Q1: Чи можна взаємозамінно використовувати керамічні антени в різних діапазонах частот?

A: Ні. Антени GNSS і антени 2,4G/5,8G використовують різні типи поляризації та механізми роботи. Антени GNSS зазвичай RHCP, тоді як антени 2,4G/5,8G мають лінійну поляризацію. Невідповідність між поляризацією та частотою призводить до значного погіршення сигналу або втрати фіксації супутника.

Q2: Чому розмір антени впливає на продуктивність?

В: Продуктивність керамічної антени залежить від ефективної площі випромінювання та діелектричної проникності. Більший обсяг кераміки зазвичай покращує посилення та чутливість. Однак у компактних конструкціях продуктивність може бути частково оптимізована за допомогою налаштування антени та конструкції заземлення.

Q3: Який опір зовнішньої антени GPS?

A: Стандартний проектний імпеданс становить 50 Ом, який зазвичай використовується у передніх системах GNSS RF. Настроювані значення імпедансу можуть підтримуватися залежно від вимог відповідності на системному рівні.

Q4: Як перевіряється ефективність встановлення?

Відповідь: Оцінка зазвичай базується на показниках приймача GNSS, таких як кількість отриманих супутників, SNR (відношення сигнал/шум) і час холодного запуску в умовах відкритого неба. Для стабільної роботи очікуються блокування кількох сателітів і узгоджені значення C/N0 у стандартному тестовому середовищі
