Зовнішня антена GPS

Зовнішня антена GPS — це окремий радіочастотний компонент, спеціально розроблений для прийому слабких радіочастотних сигналів від глобальних навігаційних супутникових систем (GNSS), зокрема GPS, Beidou, ГЛОНАСС, Galileo та інших супутникових систем. На відміну від вбудованих антен, він відокремлений від основного пристрою за допомогою коаксіального кабелю. Ця конструкція усуває обмеження щодо фізичного екранування корпусів обладнання, дозволяючи встановлювати антену на відкритих майданчиках або на дахах транспортних засобів для оптимального поля огляду (FOV) супутників.

як це працює

 Радіочастотні сигнали, що передаються супутниками GPS, надзвичайно слабкі, коли вони досягають землі (зазвичай коливається від -125 дБм до -160 дБм). Високоякісна зовнішня антена GPS забезпечує ефективне захоплення сигналу за допомогою наступного механізму:

1. Правостороння кругова поляризація (RHCP).

Антена має спеціальну мікросмужкову конструкцію, яка ідеально відповідає характеристикам правої кругової поляризації супутникових сигналів, тим самим усуваючи ослаблення сигналу, викликане зміною орієнтації пристрою.

2. Малошумливий підсилювач МШУ

Вбудований високопродуктивний МШУ (малошумний підсилювач), який підсилює слабкі сигнали, зберігаючи надзвичайно низький коефіцієнт шуму (зазвичай <2 дБ) і компенсує внесені втрати, що виникають під час передачі через фідер.

3. Дизайн багатопроменевої інтерференції

Завдяки оптимізації площини заземлення та структури дросельної котушки сигнали перешкод на низькій висоті, відбиті від будівель або землі, ефективно пригнічуються.

Основні точки продажу

Як компанія, яка має глибокі коріння в галузі радіочастот, відомий китайський виробник антен, наш продукт продемонстрував значні переваги під час фактичного тестування:

• Багатосистемна сумісність у всьому діапазоні частот

Підтримує повночастотні діапазони L1/L2/L5/L6 і L-діапазон, плавно інтегрується з такими системами, як GPS, BeiDou і Galileo, щоб відповідати вимогам високоточного позиціонування RTK.

• Видатна здатність запобігати перешкодам

Дані вимірювань показують, що навіть у складних міських каньйонах або поблизу опор високої напруги здатність придушення поза діапазоном залишається чудовою, ефективно знижуючи ризик втрати блокування системи.

• Стандарт захисту промислового рівня

Він має ультразвукову інкапсуляцію та подвійну водонепроникну конструкцію, що забезпечує рівень захисту IP67 і підтримує стабільну роботу навіть у екстремальних умовах від -40 ℃ до +85 ℃.

• Гнучкі індивідуальні послуги

Підтримує налаштування різних інтерфейсів, таких як SMA і TNC; довжину кабелю та методи магнітного/гвинтового кріплення можна регулювати відповідно до вимог.

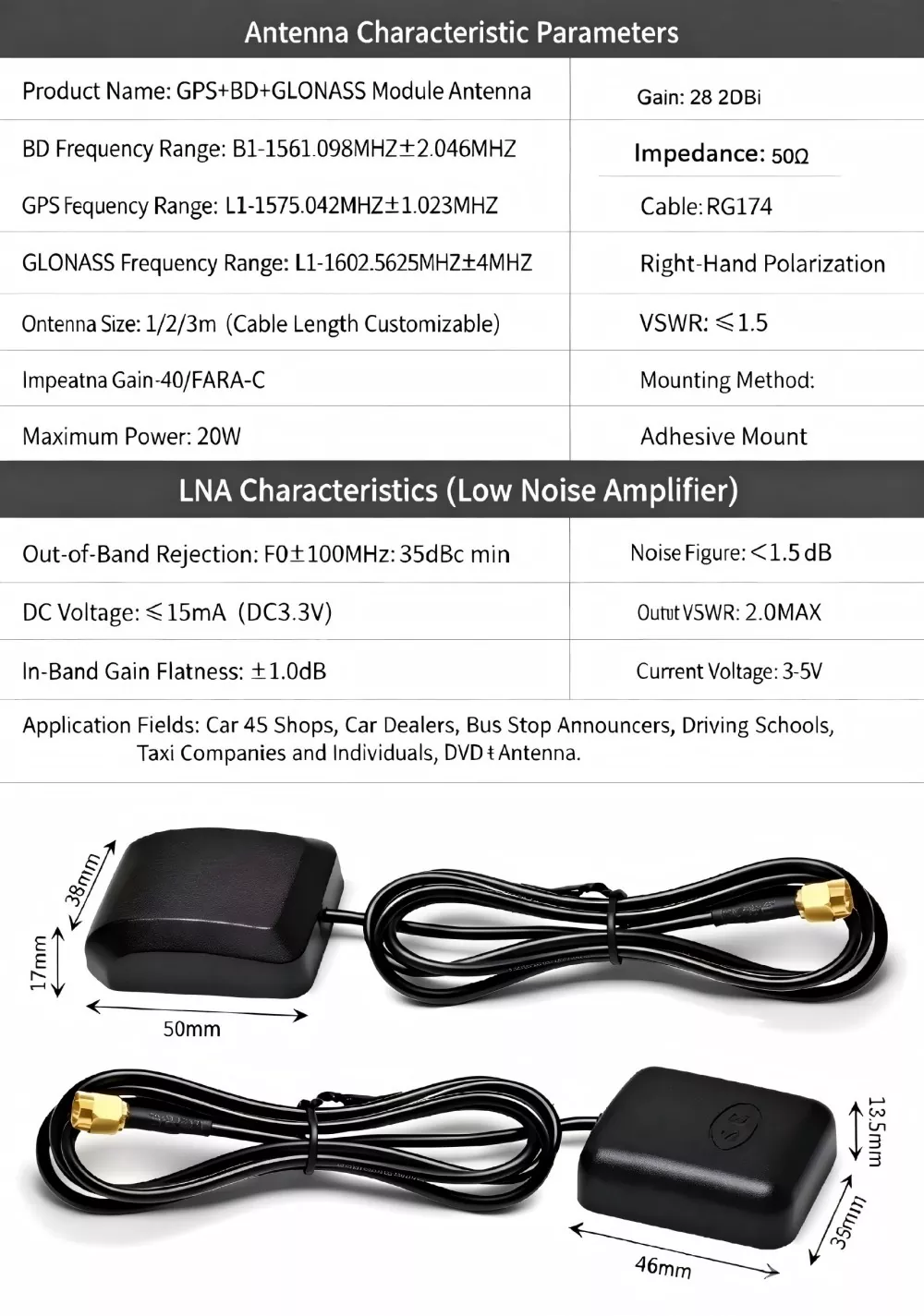

Технічні характеристики

Які пристрої сумісні?

Наша зовнішня антена GPS широко використовується в таких сферах:

1. Розумні підключені транспортні засоби та ADAS

Встановлений на даху автомобіля, він проникає через противибухову плівку автомобіля, щоб забезпечити позиціонування на рівні сантиметра для систем автономного водіння та керування автопарком.

2. Точне землеробство та дрони

Встановлюється на верхній частині сільськогосподарських дронів або сільськогосподарської техніки, він має потужний опір електромагнітним перешкодам, забезпечуючи точне автоматичне рух і точне розпилення пестицидів.

3. Геодезична зйомка та синхронізація часу базової станції

Як основний компонент базових станцій або RTK-приймачів стабільна похибка фазового центру (±2 мм) забезпечує точність вимірювання на міліметровому рівні.

4. Морське та судноплавство

Конструкція, стійка до корозії від соляних туманів, забезпечує безперервні надійні дані про курс і положення навіть у суворих морських умовах.

5. Відстеження активів IoT

Розроблений з довгими кабелями, його можна легко приховати на зовнішній стороні контейнерів або великих машин, що дозволяє здійснювати логістичний моніторинг у всьому світі.

Поглиблене порівняння з конкуруючими продуктами

Ілюстрований посібник зі встановлення та використання

1. Вибір місця розташування: будь ласка, переконайтеся, що антену встановлено на рівній поверхні з вільним оглядом і без металевих перешкод (наприклад, на даху автомобіля або верху обладнання).

2. Гідроізоляційна обробка: Зовнішні точки з’єднання повинні бути герметизовані водонепроникною самоплавкою стрічкою, накладеною методом обгортання «321», щоб запобігти потраплянню дощової води вздовж кабелю в обладнання.

3. Заземлення та захист від блискавки: перед тим, як живильний кабель увійде в кімнату з обладнанням або пристрій, рекомендується встановити фідерний грозорозрядник і переконатися, що розрядник належним чином заземлений поблизу.

4. Технічні характеристики електропроводки: під час прокладки кабелів слід встановити «крапельні петлі (U-подібні вигини)», щоб запобігти стікання дощової води назад.

Як правильно вибрати зовнішню антену GPS?

Шукаємо надійного постачальника. У цей час рекомендується зосередитися на оцінці наступних трьох моментів:

1. Уточніть вимоги до діапазону частот: для базової навігації просто виберіть одночастотну антену L1. Якщо потрібна високоточна RTK або ефективність захисту від перешкод, обов’язково виберіть багаточастотну антену L1/L2/L5.

2. Оцініть середовище встановлення: для використання в транспортному засобі чи поза приміщенням рейтинг водонепроникності IP67 плюс магнітна основа є найкращим вибором; для стаціонарних базових станцій рекомендується гвинтова установка в поєднанні з дросельною котушкою для пом’якшення багатопроменевого поширення.

3. Перевірте втрату кабелю: якщо довжина кабелю перевищує 5 метрів, постачальник повинен надати кабелі з низькими втратами; інакше посилення LNA буде компенсовано втратою кабелю.

Чому обирають нас?

Компанія Shenzhen Qianmu Communication Technology Co., Ltd. є не лише виробником зовнішніх GPS-антен, а й вашим надійним партнером із радіочастотних технологій. У нас є мікрохвильові безехові камери, розроблені незалежною компанією, і команда досвідчених інженерів, що дозволяє нам надавати комплексні індивідуальні послуги, що охоплюють прототипування, тестування та масове виробництво. Використовуючи добре налагоджену екосистему електронної промисловості Шеньчженя, ми пропонуємо конкурентоспроможні терміни виконання та економічно ефективні рішення, зберігаючи при цьому відмінну якість продукції.

FAQ

Q1: Чи сумісний він із системою BeiDou?

A: Абсолютно. Наша антена має багатоканальний дизайн і підтримує основні глобальні системи GNSS, включаючи GPS, BeiDou, ГЛОНАСС і Galileo.

Q2: як виробник, яка ваша мінімальна кількість замовлення (MOQ)?

A: Ми підтримуємо гнучкі варіанти закупівель. Для стандартних моделей ми приймаємо невеликі пробні замовлення. Для індивідуальних моделей, будь ласка, зв’яжіться з нашою командою продажів, щоб отримати останню інформацію про ціну та конкретну мінімальну ціну.

Q3: Як вибрати між активною зовнішньою GPS-антеною та пасивною моделлю?

Відповідь: Для застосування в автомобілях, промислових системах управління, геодезичних і картографічних проектах, а також для зовнішнього застосування потрібна активна зовнішня антена GPS. Пасивні моделі підходять лише для дуже коротких відстаней усередині приміщень у межах 1 метра та можуть мати значні втрати сигналу через довші кабелі. Усі флагманські моделі Qianmu Factory мають активний дизайн.

Q4: Чи може антена використовувати подовжений кабель? Яка максимальна підтримувана довжина?

A: Максимальна рекомендована довжина стандартного кабелю RG174 становить 10 метрів. Якщо довжина кабелю перевищує 10 метрів, будь ласка, зверніться до постачальника, щоб замінити його на кабель LMR RF з низькими втратами. Фабрика також може налаштувати наддовгі антени з кабелями довжиною до 20 метрів.
