Антена даних 4G для планшета

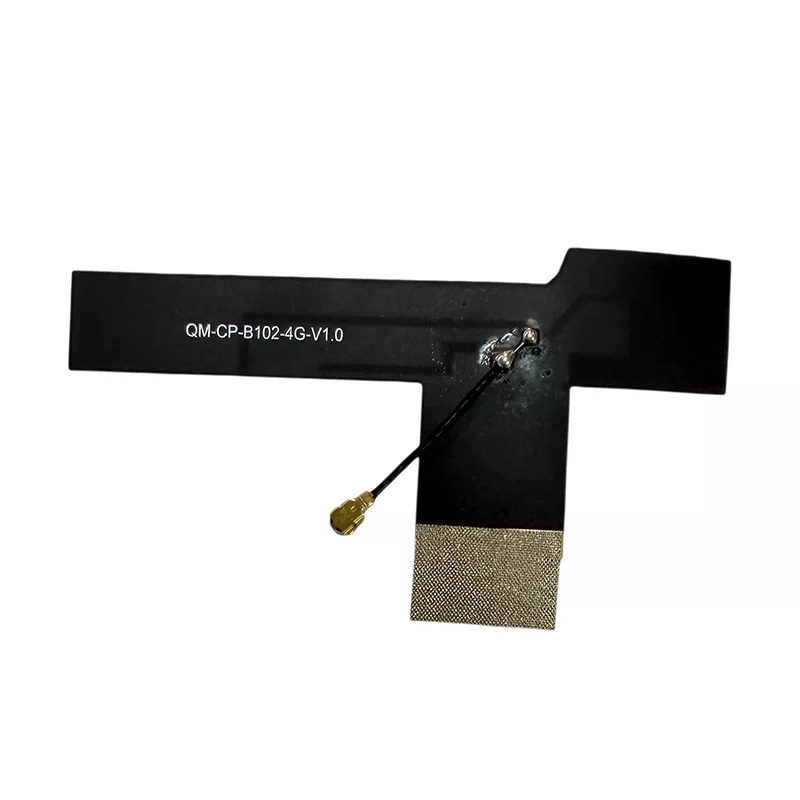

Планшетна антена даних 4G — це вбудований компонент бездротового прийому та передачі сигналу, розроблений спеціально для планшетних пристроїв. Ця планшетна 4G LTE-антена має легку, гнучку структуру, оптимізовану для обмеженого внутрішнього простору планшетів. Він керує передачею даних і прийомом сигналу через мережі 4G LTE, підтримуючи стільниковий зв’язок, завантажуючи та завантажуючи дані, а також стабільний мережевий зв’язок. Будучи вбудованою антеною 4G LTE, вона призначена для внутрішнього встановлення, а не для використання як зовнішня універсальна антена.

У порівнянні зі звичайними конфігураціями внутрішньої антени це рішення поєднує в собі гнучку підкладку FPC із компактним профілем для розміщення різних структур планшетів. Конструкцію можна оцінити для споживчих, освітніх, промислових і спеціалізованих планшетів відповідно до необхідних діапазонів частот і умов встановлення.

Діапазон сумісних пристроїв

Як універсальна та настроювана антена 4G LTE для планшетних додатків, цей продукт розроблений для планшетних пристроїв, які підтримують підключення до мережі 4G. Сумісність залежить від підтримуваних частотних діапазонів пристрою, внутрішньої антени та радіочастотного інтерфейсу.

• Цивільні планшети споживчого рівня: планшети для домашніх розваг, планшети для зв’язку з повною мережею та портативні персональні планшети

• Освітні комерційні планшети: навчальні планшети для студентів, планшети для навчальних закладів, комерційні планшети для навчальних закладів

• Захищені промислові планшети: промислові кишенькові планшети, пило-, водонепроникні та вибухозахищені промислові планшети, розумні планшети для використання на вулиці

• Спеціальні планшети для транспортних засобів: інформаційно-розважальні планшети для автомобілів, логістичні та транспортні термінали, планшети для керування будівельною технікою

• Галузеві планшети: медичні планшети, планшети для відеоспостереження, складські інтелектуальні термінальні планшети, розумні планшетні пристрої IoT

Детальні технічні характеристики

Посібник із встановлення та використання

Ця планшетна антена даних 4G призначена для внутрішньої установки в сумісні планшетні пристрої. Його можна використовувати у виробництві пристроїв, обслуговуванні та проектах заміни антен. Встановлення має виконувати персонал, який знайомий з розбиранням планшета та поводженням з радіочастотним роз’ємом. Конкретні кроки встановлення такі:

1. Розбирання та очищення: вимкніть планшет, зніміть задню кришку та очистіть внутрішню область встановлення від пилу та сміття. Переконайтеся, що монтажна поверхня рівна, чиста та не має виступів або перешкод.

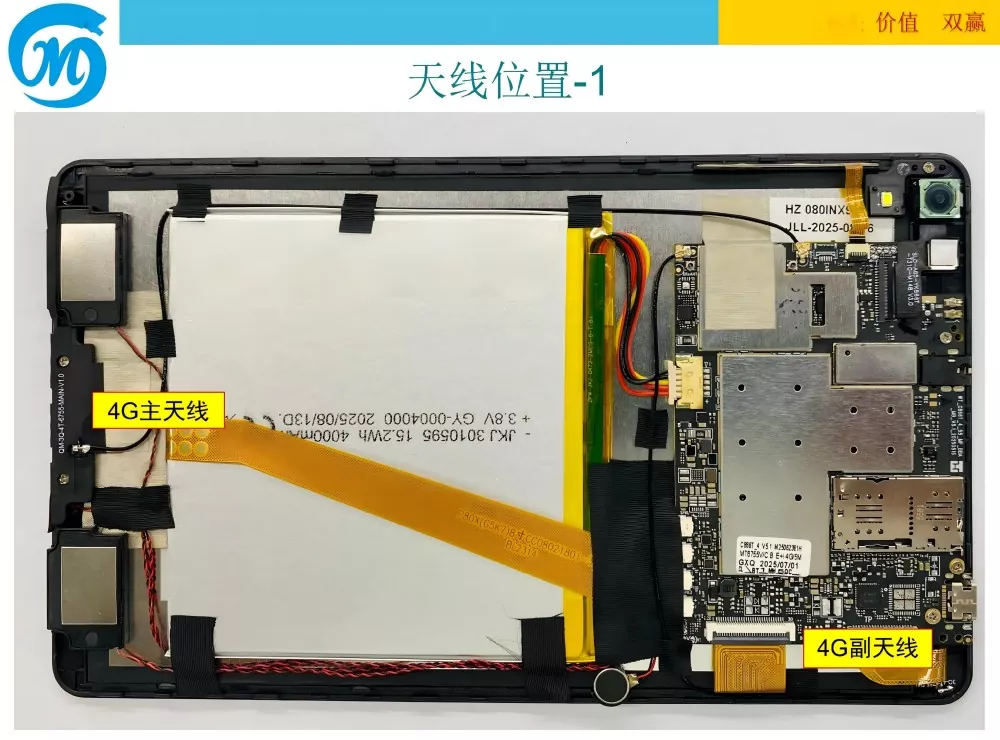

2. Розташування та кріплення: зніміть захисну плівку, стійку до високих температур, із задньої частини антени. Точно вирівняйте її із зарезервованим положенням антени всередині планшета, розташувавши її на вільній ділянці корпусу пристрою, яка не закрита металом. Обережно натисніть протягом 3-5 секунд, щоб переконатися, що антена надійно прикріплена, без розхитаних або піднімаючих країв.

3. Підключення інтерфейсу: вирівняйте роз’єм IPEX на кінці антени з радіочастотним роз’ємом на материнській платі планшета, а потім натисніть вертикально, доки він надійно не під’єднається. Забезпечте хороший контакт без ослаблених з’єднань або поганого контакту. Таке підключення актуальне при виборі антени IPEX 4G LTE для сумісного радіочастотного інтерфейсу планшета.

4. Організуйте прокладання кабелів: акуратно розташуйте кабелі антени, щоб уникнути надмірного витягування, згинання або стиснення, і тримайте їх подалі від ділянок, що генерують тепло, таких як батарея та материнська плата, щоб запобігти тривалому старінню та пошкодженню.

5. Тест інсталяції: знову прикріпіть задню кришку планшета, закріпіть кріпильні гвинти, увімкніть пристрій, увімкніть мережу 4G, перевірте швидкість Інтернету та потужність сигналу та переконайтеся, що немає аномалій сигналу чи проблем з відключенням перед звичайним використанням.

Довідкова інформація компанії

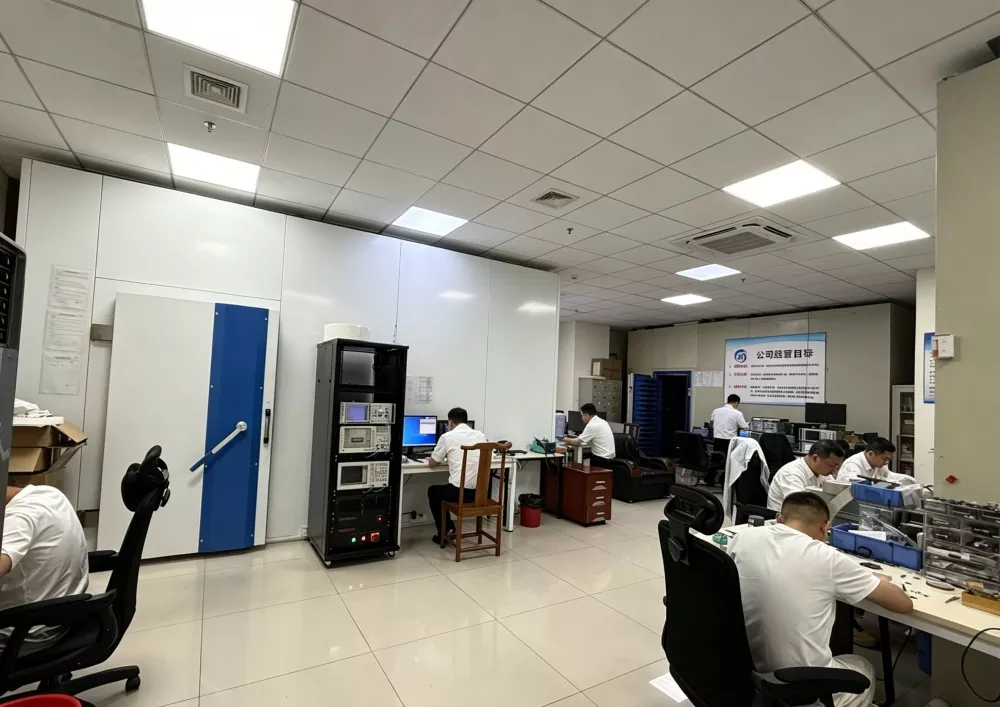

Shenzhen Qianmu Communication Technology Co., Ltd. більше десяти років займається виробництвом антен для зв’язку, виступаючи китайським виробником і постачальником, який інтегрує дослідження та розробки антен, розробку прес-форм, великомасштабне виробництво, тестування контролю якості та післяпродажну підтримку. Компанія спеціалізується на антенних рішеннях для бездротового зв’язку, включаючи антени для планшетів 4G, антени Інтернету речей і вбудовані термінальні антени. Його потужності включають виробничі операції, виробничі лінії, науково-дослідні лабораторії та випробувальне обладнання для підтримки розробки продукції та контролю якості. Можна організувати відвідування фабрики, а процеси виробництва та перевірки підлягають процедурам управління якістю компанії.

Кожен з членів основної команди має понад 10 років досвіду в дослідженнях і розробках комунікаційних антен, а також досвід адаптації сигналу, узгодження імпедансу та внутрішні вимоги до встановлення для різних планшетних пристроїв. Команда надала антенні рішення більш ніж 300 виробникам цифрових терміналів і промислового обладнання по всьому світу. Доступні індивідуальні рішення відповідно до вимог продукту та умов інтеграції пристрою.

Інструкція з вибору продукту

Вибираючи антену 4G LTE для планшета, загальні міркування включають частотну сумісність, простір для встановлення, тип роз’єму та радіочастотну продуктивність. Наступні пункти можуть допомогти визначити, чи підходить запропонована антена для конкретного проекту планшета.

• Перевірте сумісність частотного діапазону: визначте пріоритет антен, які покривають необхідні діапазони частот. Для домашніх пристроїв перевірте сумісність із запланованими діапазонами несучих; для експортних пристроїв підтвердіть підтримку діапазонів частот, які використовуються на цільовому ринку. Відсутність смуг може вплинути на прийом сигналу та якість передачі даних.

• Перевірте матеріал і майстерність виготовлення: гнучка антена FPC 4G може відповідати вимогам внутрішнього встановлення, де потрібна тонка, гнучка підкладка. Перегляньте підкладку, провідний елемент та ізоляційне покриття, щоб визначити, чи підходить конструкція для передбачуваного середовища встановлення.

• Перевірте фактичні параметри тестування: перегляньте доступні звіти про тестування та дані вимірювань. Основні параметри включають посилення, SWR і імпеданс. Підтвердьте, що виміряна продуктивність відповідає вимогам цільового пристрою та робочих діапазонів.

• Перевірте розміри сумісності: виберіть відповідні розміри антени відповідно до внутрішнього простору планшета. Для надтонких пристроїв розгляньте конструкцію товщиною 0,15 мм і перевірте доступну монтажну площу, кабельну трасу та відстань. Нестандартні нестандартні розміри можуть бути обговорені для вирішення обмежень щодо встановлення.

• Перевірте радіочастотний роз’єм: роз’єм IPEX/U.FL має відповідати радіочастотному роз’єму на материнській платі планшета. Перед замовленням перевірте генерацію роз’єму, довжину кабелю та розташування з’єднань. Внутрішня антена LTE для проектів планшетів може потребувати іншого роз’єму або конфігурації кабелю залежно від конструкції пристрою.

• Перевірте можливість налаштування та постачання: для проектів із спеціальними розмірами, довжиною кабелю, вимогами до роз’ємів або частотними конфігураціями спеціальну планшетну антену можна оцінити відповідно до специфікацій пристрою. Підтвердьте зразки, вимоги до тестування, обсяги виробництва та терміни виконання перед масовим виробництвом.

• Перевірте можливості виробника: вибираючи довгострокового постачальника антен, враховуйте досвід виробника, тестування продукту, контроль якості, можливості налаштування та післяпродажну підтримку.

FAQ

Питання 1: Чи підтримує ця планшетна антена даних 4G закордонні мережі 4G?

A: Антена підтримує діапазони частот, зазначені в технічних характеристиках. Для експортного обладнання порівняйте ці діапазони з діапазонами LTE, які використовуються в цільовій країні, і вимогами до модему планшета. Додаткові конфігурації частот можуть бути обговорені, якщо стандартні характеристики не охоплюють необхідні діапазони.

Q2: Чи можна налаштувати антену за розміром, типом роз’єму та довжиною кабелю?

A: Так. Параметри налаштування можуть включати розміри антени, довжину кабелю, тип роз’єму та конфігурацію частоти відповідно до внутрішньої структури обладнання. Для проекту спеціальної планшетної антени надайте доступний простір для встановлення, необхідні діапазони LTE, деталі радіочастотного роз’єму та цільову програму, щоб можна було оцінити сумісність.

Q3: Як довго діє гарантія на продукт? Як вирішуються питання якості?

Відповідь: на продукт надається 1 рік гарантії та довічне обслуговування. У разі проблем із якістю, не викликаних людським збитком, зазначена політика обслуговування передбачає безкоштовну заміну або повторне відправлення, а також технічну підтримку для вирішення проблем використання. Підтвердьте відповідні умови під час оформлення замовлення.

Q4: Чи часте згинання пошкодить гнучку антену?

A: Продукт використовує гнучку підкладку FPC, призначену для внутрішнього встановлення. Уникайте різких згинів, багаторазового надмірного згинання або тиску на випромінювальний елемент і живильний кабель. Встановлення має відповідати механічним вимогам антени, щоб зберегти її структуру та радіочастотні характеристики.

Q5: Яка мінімальна кількість замовлення? Чи можна постачати змішані партії?

Відповідь: Вказано, що стандартні продукти в наявності не мають мінімальної кількості замовлення, підтримуються невеликі змішані партії та випадкові покупки. Великі замовлення можуть мати право на багаторівневу ціну. Перед замовленням перевірте поточний запас, вимоги до персоналізації та терміни виробництва.

Q6: Який роз'єм використовує антена?

A: Стандартний інтерфейс – це універсальний роз’єм IPEX/U.FL із можливістю налаштування терміналу. Роз’єм слід порівняти з радіочастотним роз’ємом материнської плати планшета. Для вимог до антени IPEX 4G LTE перевірте покоління роз’єму та довжину кабелю перед виготовленням.
