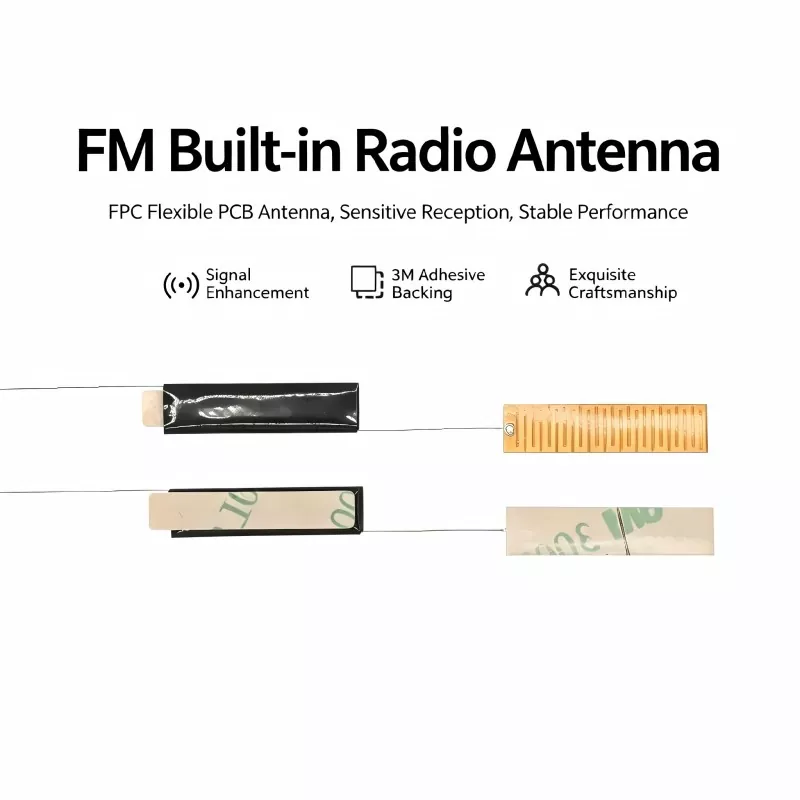

ЦяньмурозвиваєВбудована FM-радіо антенадля виробників, яким потрібен надійний FM-прийом у компактних електронних виробах. Розроблене відповідно до вимог практичної інтеграції, це рішення внутрішньої антени може допомогти аудіопристроям досягти стабільної роботи радіопри цьому, заощаджуючи простір для встановлення та зберігаючи чистий зовнішній дизайн.
FM-радіо залишається важливою функцією багатьох автомобільних аудіосистем, портативних радіоприймачів, динаміків Bluetooth, розумних аудіопродуктів і побутової електроніки. Однак, щоб додати FM-прийом до компактного пристрою, потрібно більше, ніж просто підключити антену до приймача. Розміри антени, феритовий матеріал, обмотка котушки, місце встановлення, прокладка кабелю та оточуючі електронні компоненти можуть впливати на якість прийому. Вбудована FM-радіоантена надає виробникам компактну альтернативу традиційним зовнішнім антенам. У цій статті пояснюється його принцип роботи, переваги дизайну, цінність застосування, основні міркування щодо придбання та практичні методи інтеграції.
Зміст
Що виробники повинні знати про вбудовані FM-антени?
Як влаштована вбудована FM-радіоантена?
Чому дизайн внутрішньої антени має значення?
Які продукти можуть використовувати вбудовану FM-антену?
Які фактори впливають на ефективність прийому FM?
Які технічні характеристики варто порівняти покупцям?
Як інженери можуть інтегрувати антену в продукт?
Що вам слід шукати в постачальника FM-антени?
Поширені запитання щодо вбудованої FM-радіо антени
Чи підходить вбудована FM-радіоантена для вашого продукту?
Що виробники повинні знати про вбудовані FM-антени?
Вбудована FM-антена — це внутрішній приймальний компонент, призначений для захоплення FM-сигналів без використання звичайної зовнішньої телескопічної антени. Його встановлюють усередині корпусу виробу та підключають до схеми FM-приймача через кабель, штифт або інший електричний інтерфейс.
Для багатьох комерційних продуктів внутрішня установка забезпечує важливий баланс між функціональністю радіочастот і промисловим дизайном. Замість того, щоб дозволяти антені витягуватися за межі корпусу, виробники можуть розмістити приймальний компонент у вільному просторі.
Конструкція з феритовим сердечником зазвичай використовується для компактних FM-приймачів. Феритовий матеріал допомагає концентрувати магнітний потік навколо котушки, тоді як намотаний провідник перетворює електромагнітну енергію в електричний сигнал, який може бути оброблений приймальною схемою.
Тому антена стає частиною загальної радіочастотної системи, а не ізольованим аксесуаром. Його продуктивність залежить як від його власних електричних характеристик, так і від середовища, в якому він працює.
Як влаштована вбудована FM-радіоантена?
Конструкція внутрішньої FM-антени зазвичай починається з цільового частотного діапазону та доступного місця для встановлення. Потім інженери визначають відповідні розміри фериту, структуру обмотки, специфікації дроту, метод підключення та механічну конфігурацію.
Феритовий сердечник
Феритовий сердечник є важливою частиною магнітної приймальної структури. Характеристики матеріалу та фізичні розміри впливають на те, наскільки ефективно антена взаємодіє з навколишнім електромагнітним полем.
Прецизійна котушка
Мідний дріт намотується навколо феритового сердечника відповідно до визначених електричних вимог. Постійність намотування важлива, оскільки варіації можуть вплинути на електричні характеристики окремих антен.
Структура підключення
Залежно від хост-пристрою антена може використовувати різні конфігурації кабелю, контакту або роз’єму. Відповідна структура з’єднання спрощує монтаж і зменшує непотрібні модифікації друкованої плати клієнта.
Механічна конфігурація
Розміри необхідно враховувати на ранній стадії проектування. Антена з хорошими електричними характеристиками може бути непридатною, якщо вона не може поміститися в призначений корпус або створює перешкоди іншим компонентам.
Чому дизайн внутрішньої антени має значення?
Сучасні електронні пристрої стають меншими, але мають більше функцій. Це створює складне середовище для радіочастотних компонентів, оскільки цінний внутрішній простір спільно використовують батареї, друковані плати, динаміки, процесори, схеми живлення та механічні конструкції.
Правильно розроблена внутрішня антена може запропонувати кілька практичних переваг:
- Оптимізація простору:Антена встановлюється всередині виробу, а не потребує зовнішнього місця для монтажу.
- Покращений зовнішній вигляд продукту:Для повсякденної роботи не потрібна довга телескопічна антена.
- Механічний захист:Внутрішнє розміщення зменшує ризик випадкового згинання або фізичного впливу.
- Гнучка інтеграція:Індивідуальні розміри можуть відповідати різним компонуванням корпусів.
- Послідовне складання:Визначене внутрішнє монтажне положення може підтримувати стандартизоване виробництво.
- Універсальність застосування:Ту саму базову концепцію антени можна адаптувати до різних електронних продуктів.
Ці переваги особливо актуальні для виробників, які хочуть поєднати FM-радіо з сучасними бездротовими та цифровими функціями в компактному корпусі.
Які продукти можуть використовувати вбудовану FM-антену?
Спектр застосування ширший, ніж у традиційних автономних радіостанцій. Поки електронна система включає функцію прийому FM і забезпечує відповідне середовище встановлення, можна розглянути внутрішню антену.
| застосування | Типова вимога | Перевага внутрішньої антени |
|---|---|---|
| Автомобільна аудіосистема | Стабільний прийом FM в компактному блоці управління | Прихований монтаж |
| Колонки Bluetooth | Функція FM у поєднанні з бездротовим аудіо | Економний дизайн |
| Портативні радіостанції | Компактний корпус і портативна функція | Зменшені зовнішні компоненти |
| Будильники | Вбудована функція FM-радіо | Чистий зовнішній вигляд продукту |
| Розумне аудіообладнання | Кілька функцій в одному корпусі | Гнучке внутрішнє розміщення |
| Спеціалізовані приймачі | РЧ-інтеграція для конкретної програми | Настроювана конфігурація |
Які фактори впливають на ефективність прийому FM?
Вибір антени з правильною номінальною частотою – це лише перший крок. Реальна продуктивність може залежати від кількох додаткових факторів.
1. Місце встановлення
Антену слід розташувати так, щоб вона могла ефективно приймати радіочастотний сигнал. Встановлення його поруч із великими струмопровідними компонентами або ланцюгами з високим рівнем шуму може знизити практичні характеристики.
2. Макет друкованої плати
PCB може впливати на електромагнітне середовище антени. Інженери повинні враховувати відстань між антеною та процесорами, імпульсними джерелами живлення, високошвидкісними інтерфейсами та іншими потенційними джерелами перешкод.
3. Матеріал корпусу
Пластмасові та непровідні корпуси зазвичай забезпечують радіочастотне середовище, відмінне від металевих корпусів. Таким чином, остаточний корпус повинен бути включений у тестування прототипу.
4. Прокладка кабелю
Провід антени слід прокласти обережно та тримати подалі від непотрібних джерел електричних перешкод. Послідовна прокладка кабелів також може допомогти підтримувати повторювану продуктивність.
5. Чутливість приймача
Антена не може компенсувати всі обмеження в ланцюзі прийому. Характеристики антени та продуктивність приймача слід оцінювати разом під час розробки продукту.
Які технічні характеристики варто порівняти покупцям?
Купуючи FM-антену, закупівельні групи повинні створити аркуш технічної специфікації, перш ніж запитувати пропозиції. Це робить порівняння постачальників більш значущим і зменшує ризик вибору компонента лише на основі ціни.
| Специфікація | Рекомендована оцінка | Важливість покупки |
|---|---|---|
| Діапазон частот | Підтвердьте сумісність із необхідним діапазоном FM | Необхідний |
| Феритовий матеріал | Оцініть матеріал і послідовність | Високий |
| Обмотка котушки | Перевірити точність і повторюваність намотування | Високий |
| Розміри | Відповідність наявному внутрішньому простору | Необхідний |
| Довжина проводу | Підтвердьте вимоги до друкованої плати та складання | Середній |
| Роз'єм | Перевірте електричну та механічну сумісність | Високий |
| Діапазон температур | Відповідність операційному середовищу | Від середнього до високого |
| Налаштування | Визначте, чи підтримуються специфікації OEM | Високий |
Для масового виробництва покупці також повинні враховувати процедури затвердження зразків, вхідну перевірку, постійність виробництва, пакування, час виконання та технічну підтримку.
Як інженери можуть інтегрувати антену в продукт?
Успішний процес інтеграції антени має розпочатися до того, як остаточний корпус буде заморожено. Рання координація між постачальником антени, інженером з друкованих плат, інженером-механіком і виробником продукту може запобігти дорогим перепроектуванням.
- Визначте вимогу до РЧ:Встановіть цільовий частотний діапазон FM та архітектуру приймача.
- Зарезервувати місце для установки:Визначте розташування антени перед тим, як завершити механічне розташування.
- Надати малюнки:Поділіться доступними розмірами та вимогами до підключення до виробника антени.
- Розробити зразки:Оцініть індивідуальні прототипи антен у призначеному продукті.
- Перевірте повну збірку:Вимірюйте прийом за реалістичних робочих умов.
- Завершити технічні характеристики виробництва:Розміри замків, параметри намотування, кабелі, роз'єми та критерії перевірки.
Випробування прототипу є особливо важливим, оскільки продуктивність антени, виміряна поза продуктом, може не відображати продуктивність після встановлення антени в остаточному корпусі.
Що вам слід шукати в постачальника FM-антени?
Відповідний постачальник повинен бути в змозі надати більше, ніж компонент каталогу. Для проектів OEM та ODM можливості технічного зв’язку та налаштування можуть бути такими ж важливими, як і базова специфікація антени.
Оцінюючи китайського виробника або постачальника антен, враховуйте наступне:
- Досвід виробництва FM та інших компонентів радіочастотної антени.
- Можливість налаштування розмірів феритового сердечника та структур обмотки.
- Стабільний контроль намотування котушки та складання компонентів.
- Можливість налаштування кабелів, контактів і роз’ємів.
- Розробка зразка перед масовим виробництвом.
- Чіткі технічні креслення та характеристики продукту.
- Процедури перевірки якості виробничих партій.
- Чуйне спілкування під час розробки продукту.
Цяньму зосереджується на розробці та виробництві антен для різних електронних застосувань. Його індивідуальний підхід дозволяє замовникам обговорювати вимоги до частоти, монтажні розміри, методи підключення та інші параметри, що стосуються конкретного проекту, перш ніж завершити виробниче рішення.
Поширені запитання щодо вбудованої FM-радіо антени
Чи може вбудована радіоантена FM замінити зовнішню телескопічну антену?
Для багатьох компактних електронних виробів внутрішню антену можна використовувати замість традиційної телескопічної антени. Однак остаточний вибір залежить від конструкції приймача, конструкції продукту, доступного простору для встановлення та необхідної продуктивності прийому.
Який діапазон частот FM зазвичай підтримується?
Багато комерційних програм FM-радіо працюють у діапазоні 88–108 МГц. Точна конструкція антени повинна бути узгоджена з необхідним частотним діапазоном і приймальною схемою.
Чи можна налаштувати антену для невеликого корпусу?
так Налаштування може стосуватися розмірів фериту, структури котушки, довжини проводу, конфігурації клеми та інших механічних вимог. Тестування прототипу рекомендується, якщо простір для установки дуже обмежений.
Чи впливає розташування антени на прийом радіосигналу?
так Розміщення може мати значний ефект. Металеві компоненти, схеми живлення, процесори, друковані плати, акумулятори та кабелі можуть змінити електромагнітне середовище навколо антени.
Чи слід тестувати антену всередині готового продукту?
так Тестування антени всередині фактичного корпусу дає більш реалістичну інформацію про кінцеву якість прийому, ніж тестування антени як незалежного компонента.
Чому варто вибрати індивідуальну антену замість стандартної моделі?
Індивідуальна модель може бути розроблена відповідно до конкретних розмірів, інтерфейсу приймача, місця встановлення та механічних обмежень продукту. Це може полегшити інтеграцію та зменшити потребу в структурних модифікаціях.
Чи підходить вбудована FM-радіоантена для вашого продукту?
Для сучасних електронних продуктів, де простір, зовнішній вигляд, надійність і радіочастотні функції повинні співіснувати, вбудована антена може стати практичною альтернативою звичайним зовнішнім конструкціям. Його успіх залежить від повного процесу розробки, включаючи вибір фериту, намотування котушки, вимоги до частоти, конструкцію друкованої плати, положення установки, конструкцію корпусу та випробування кінцевого продукту.
Цяньму надає індивідуальні рішення для вбудованої FM-радіо антени для виробників, які розробляють аудіообладнання, автомобільну електроніку, портативні радіоприймачі, динаміки Bluetooth та інші пристрої з підтримкою FM. Якщо у вас є певний діапазон частот, розмір корпусу, вимоги до кабелю або інтерфейс приймача,зв'яжіться з намищоб обговорити ваш проект і розробити конфігурацію антени, яка відповідає вашим вимогам до продукту.
