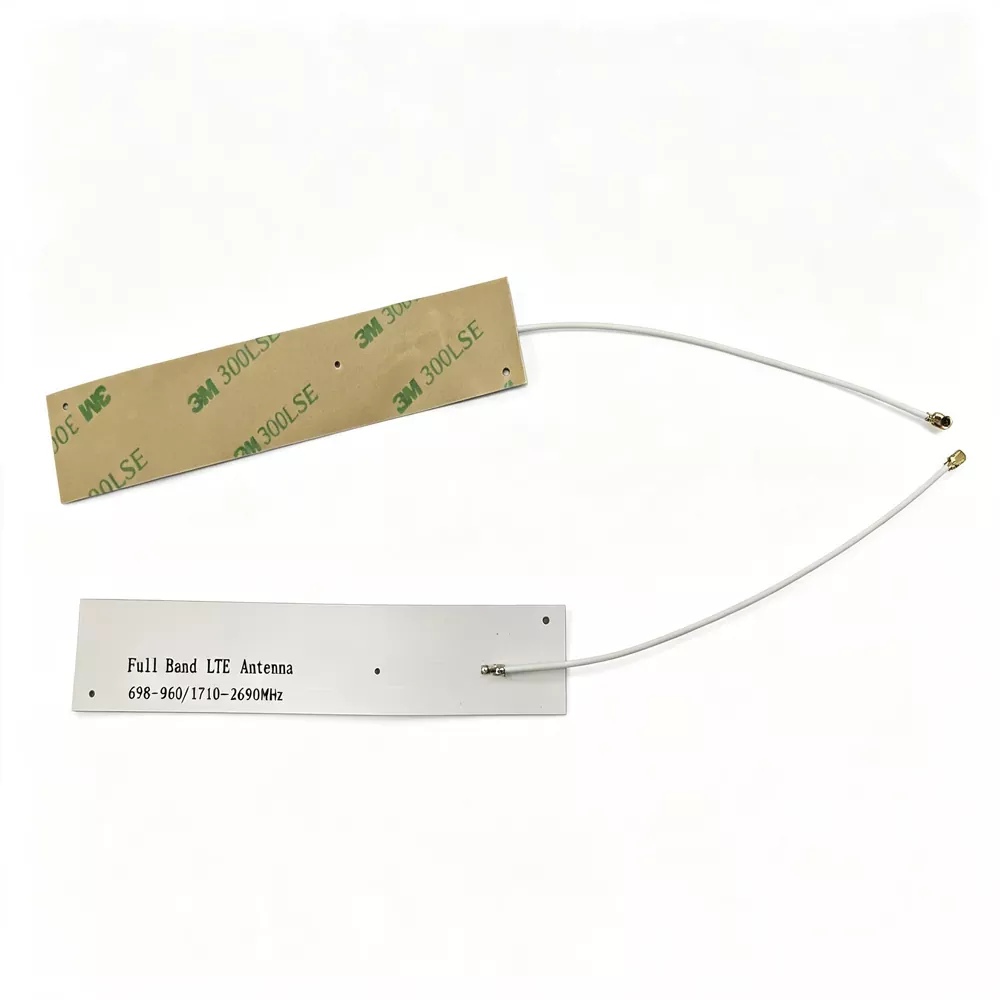

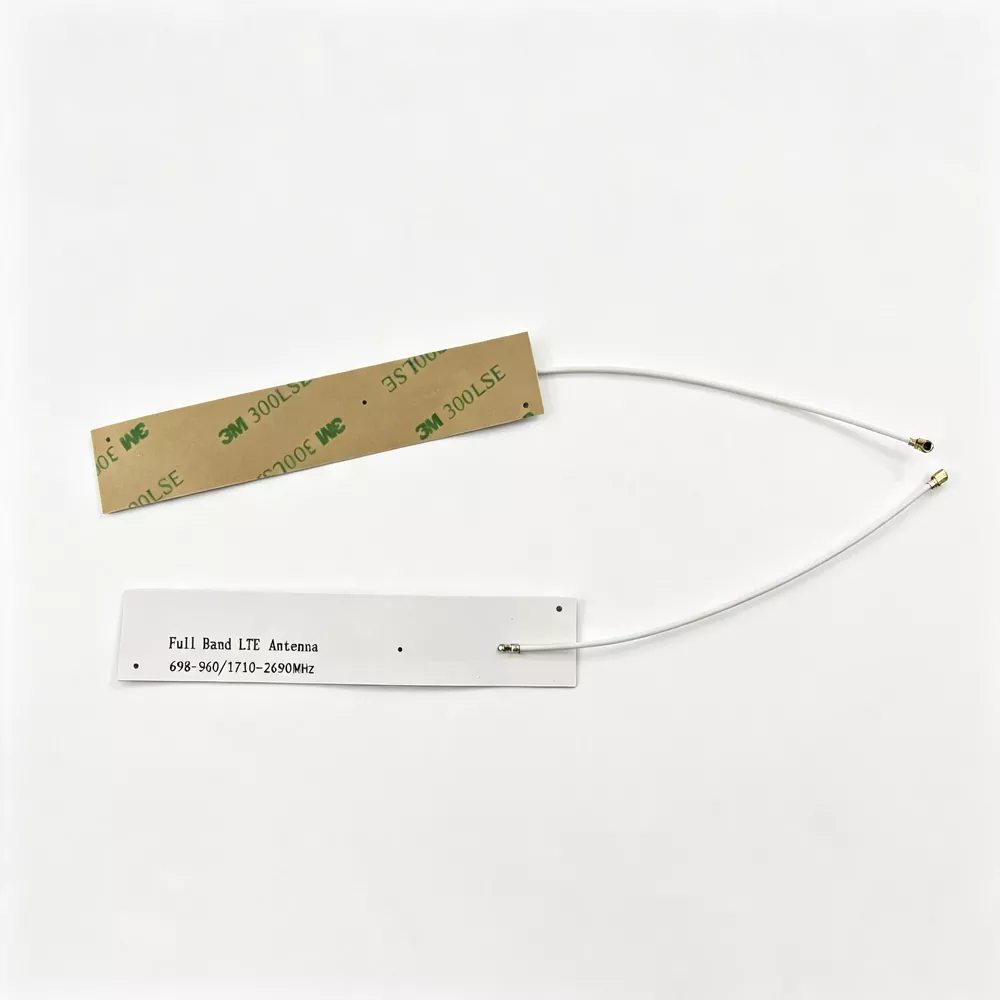

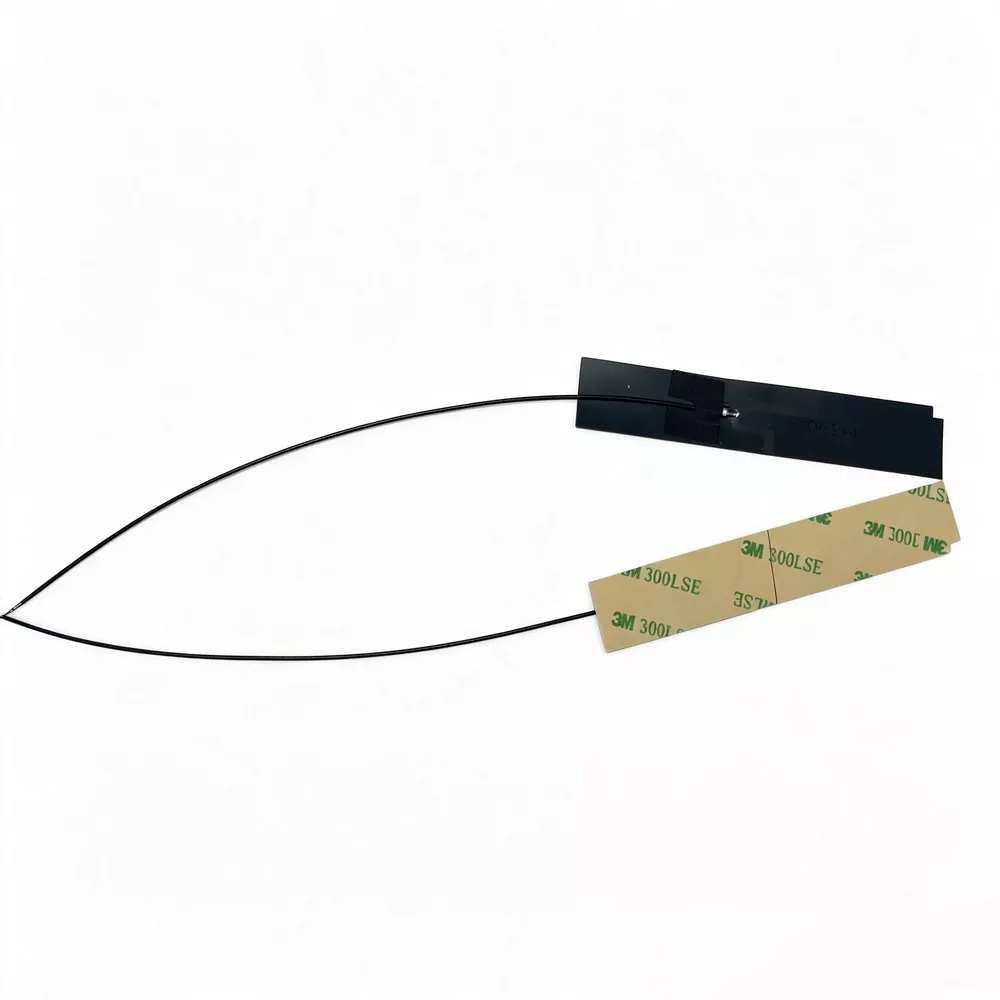

Антена 2G/3G/4G LTE

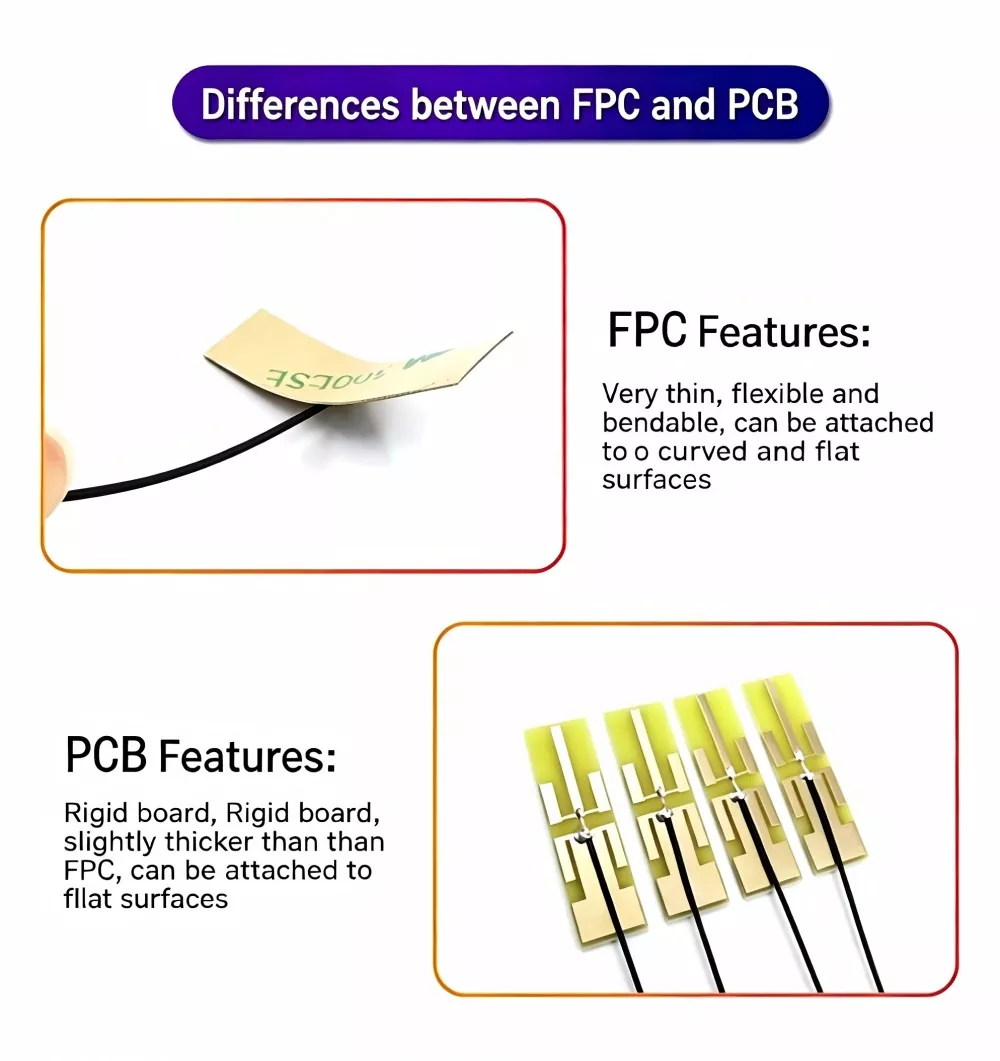

Антена 2G/3G/4G LTE — це легка, гнучка вбудована повнодіапазонна антена стільникового зв’язку, що згинається. На відміну від звичайної антени для поверхневого монтажу, цей продукт використовує гнучку друковану плату FPC + коаксіальний процес прямого паяння. Антена легка, тонка, м'яка і може вільно вписуватися в вигнуту поверхню і вузький простір всередині пристрою. Він підтримує багатомережеву передачу та прийом сигналу 2G GSM, 3G WCDMA та 4G LTE. Наразі це переважний тип вбудованої антени зв’язку для невеликих інтелектуальних пристроїв iot, що широко вирішує проблеми промисловості, такі як малий вбудований простір, слабкий сигнал, нестабільний контакт і низька стійкість пристрою до вібрації.

Принцип дії

Ця зварна коаксіальна антена 2G/3G/4G LTE працює на основі радіочастотного принципу гнучкої матриці мікросмужкових генераторів і передає сигнали за допомогою коаксіальних екранованих фідерів. Він розділений на три частини: шар випромінювання сигналу, шар ізоляційної підкладки та екранований шар передачі. Робоча логіка стабільна та ефективна:

• Принцип радіочастотного випромінювання: поверхня плати FPC точно витравлює лінії багатосмугового генератора, точно відповідає повносмуговим резонансним точкам 2G/3G/4G, немає мертвих зон смуги, виміряний коефіцієнт стоячої хвилі повної смуги стабільний ≤1,5, втрати сигналу від відбиття надзвичайно низькі.

• Переваги зварної передачі: коаксіальна лінія та пластина генератора FPC сформовані як одне ціле за допомогою високотемпературного спаювання олова. Порівняно зі звичайною конструкцією з заклепками та затискачами, виміряна сейсмічна характеристика покращена на 85%, і немає розриву контакту та нульового роз’єднання сигналу в середовищі тривалої вібрації.

• Механізм захисту від перешкод: двошарова екрануюча структура коаксіальної лінії RG1.13 ефективно ізолює електромагнітний шум від центрального процесора, джерела живлення та мікросхеми основної плати обладнання. Виміряно у внутрішньому інтерференційному середовищі обладнання, чутливість прийому сигналу підвищується на 3-5 дБ.

• Характеристики всенаправленого випромінювання: плоска всенаправлена ​​конструкція передачі та прийому може підтримувати стабільний вихід сигналу в сценаріях, коли закрита оболонка пристрою та металевий корпус заблоковані, а рівень успіху зовнішньої мережі iot пристрою збільшився на 28%.

Посібник із встановлення та використання

Ця антена FPC має вбудовану вбудовану установку, проста в експлуатації, підходить для масового виробництва та не вимагає професійного налагодження. Кроки такі:

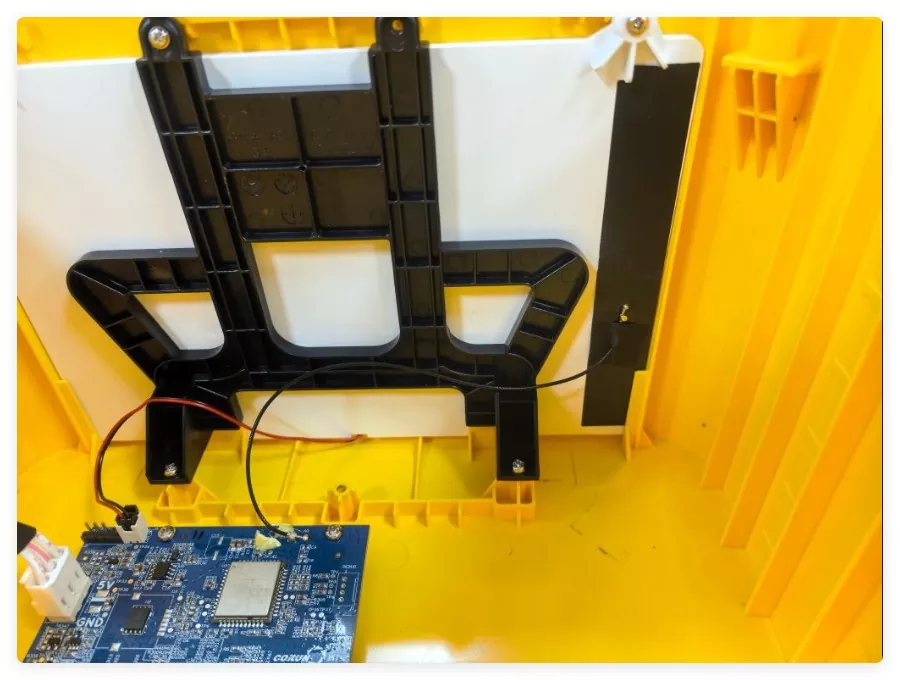

1. Вибір місця розташування: виберіть відкрите місце всередині пристрою, подалі від мікросхеми материнської плати, джерела живлення та металевого корпусу, щоб уникнути блокування сигналу та перешкод.

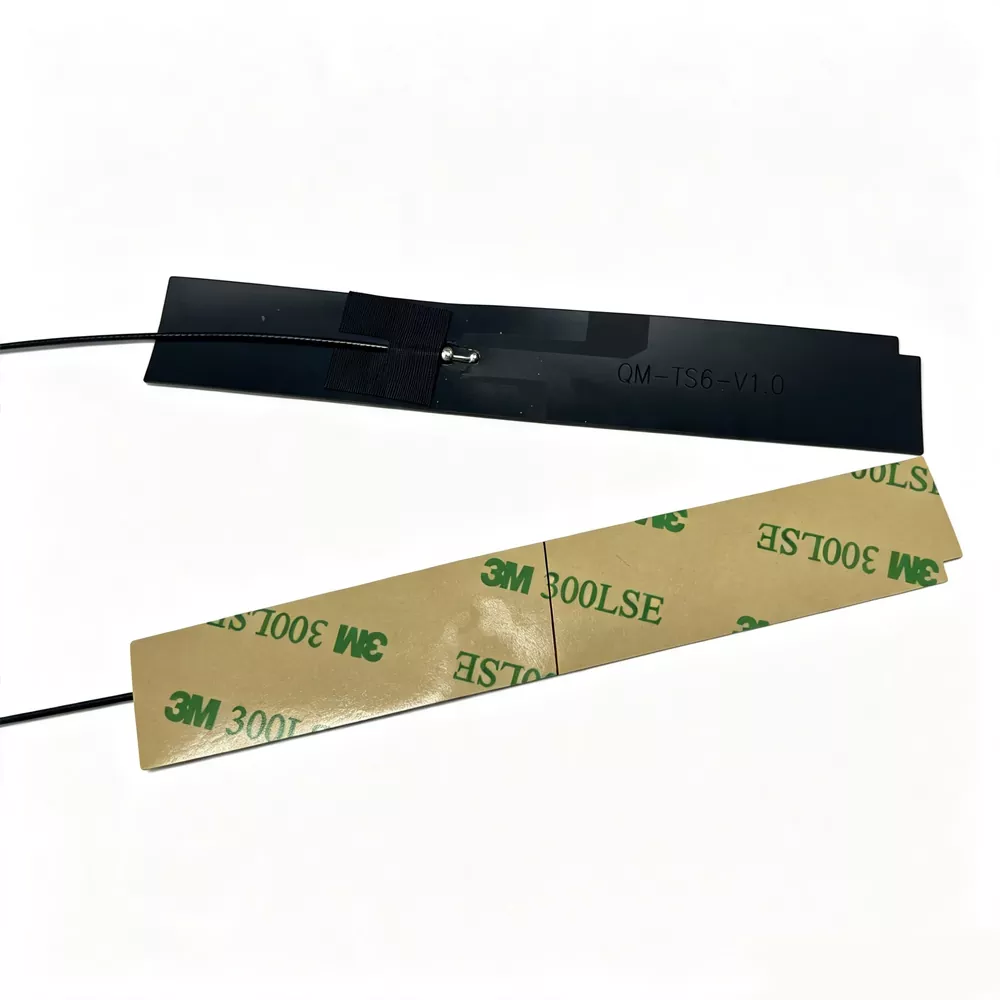

2. Встановіть і зафіксуйте: задню частину антени заповнено високоміцним клеєм 3M. Очистивши внутрішню стінку пристрою від пилу та масляних плям, встановіть її рівно та міцно та зігніть так, як потрібно, щоб відповідати вигнутій поверхні пристрою.

3. Док-станція інтерфейсу: точно під’єднайте інтерфейс IPEX/SMA ззаду до гнізда антени модуля пристрою та обережно закріпіть його, щоб уникнути сильного витягування дроту.

4. Організація дротів: зайві дроти слід акуратно зберігати, щоб уникнути здавлювання, згинання або мертвих згинів, а також щоб запобігти пошкодженню екрануючого шару, яке може вплинути на сигнал.

5. Тест увімкнення: після завершення складання увімкніть живлення та підключіться до мережі, щоб перевірити, чи всі сигнали мережі 2G/3G/4G приймаються нормально, а потім можливе масове виробництво.

FAQ

Q1: Чи можна цю зварну коаксіальну антену 2G/3G/4G LTE зігнути для використання?

A1: Так. Виріб виготовлено з гнучкого основного матеріалу FPC, який можна вільно згинати та кріпити на вигнутих поверхнях. Він підходить для невеликого вбудованого простору пристрою та не зламається та не вплине на продуктивність сигналу, якщо його зігнути нормально.

Q2: Чи підтримуєте ви нестандартну довжину кабелю та типи інтерфейсу?

A2: Повністю підтримується. Як джерело Factory підтримується настроювана довжина лінії від 10 см до 50 см, замінні інтерфейси, такі як SMA, BNC, IPEX, шовкографія LOGO та точне налаштування розміру.

Q3: Які переваги процесу пайки перед звичайною наклеєною антеною?

A3: зварювання коаксіальної лінії цільним, відсутність вільного зазору, сильніша стійкість до ударів, стійкість до розтягування, ефективність проти старіння, повністю вирішує проблеми вібрації обладнання, мерехтіння сигналу та поганого контакту в середовищі з високою температурою, більше підходить для жорстких промислових і транспортних сценаріїв.
