Антена NB-IoT

На ринку доступні три основні типи антен IoT: вбудовані патч-антени, антени, що монтуються на присосках, і зовнішні водонепроникні антени, що кріпляться на гвинтах.

Показана в цій статті антена NB-IoT належить до категорії зовнішніх водонепроникних антен, що монтуються на гвинтах. Він спеціально розроблений для промислових електричних шаф управління, зовнішніх інтегрованих коробок обладнання та муніципальних терміналів IoT.

Корпусна зовнішня NB-антена Qianmu Communication підтримує повнодіапазонний NB-IoT від 700 МГц до 960 МГц і сумісна з вузькосмуговими мережами трьох основних операторів: China Mobile, China Unicom і China Telecom. Він доступний з двома звичайними розмірами гвинтів, M12 і M16, що відповідають стандартам монтажних отворів більшості вітчизняних та імпортних промислових шаф.

Що таке зовнішня антена для шаф NB-IoT

Корпусна зовнішня антена NB-IoT — це водонепроникна радіочастотна антена, що монтується на гвинтах і призначена для промислового обладнання IoT. Він встановлюється зовні на шафах обладнання для забезпечення стабільної бездротової передачі сигналу для терміналів NB-IoT у зовнішньому та промисловому середовищі.

Принцип роботи

Багато клієнтів помилково вважають, що антена — це лише металевий генератор і що водонепроникний корпус не впливає на якість сигналу. Насправді структурна конструкція корпусної зовнішньої антени NB-IoT безпосередньо впливає на стабільність зовнішнього зв’язку на великій відстані. Робочу продуктивність можна перевірити та перевірити за допомогою векторних мережевих аналізаторів і екранованих безехових камер.

1. Резонансна структура низькочастотного осцилятора

NB-IoT працює в діапазоні низьких частот зв’язку 700–960 МГц, який має більшу довжину хвилі та вищі вимоги до довжини генератора та узгодження заземлення. Всередині антени використовуються сегментовані мідні випромінювальні елементи, які точно узгоджують вузькосмуговий низькочастотний резонанс і уникають зсуву резонансу та збільшення стоячої хвилі, які зустрічаються у звичайних коротких антенах.

2. Кабінет ізольована радіаційна структура

Антена встановлюється зовні шафи. Металевий гвинт використовується для фіксації та заземлення, тоді як генератор підтримує безпечну відстань ізоляції від листового металу шафи. Це дозволяє уникнути екранування та поглинання радіочастотного сигналу, викликаного металевим корпусом.

Для тієї ж специфікації вбудована антена, встановлена ​​всередині металевої шафи, може зазнавати затухання на 6–9 дБ, тоді як зовнішня антена NB-IoT має загальне затухання лише на 1–2 дБ.

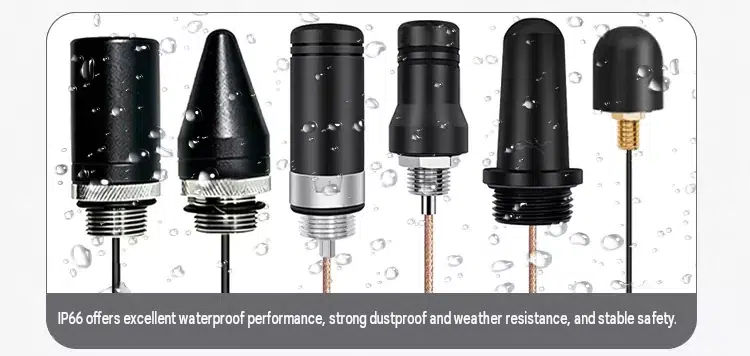

3. Багатошарова герметична водонепроникна структура

Антена має задню водонепроникну силіконову прокладку, різьбове водонепроникне гумове кільце та структуру вивідного дроту, що забезпечує три шари захисту. Дощова вода та конденсат не можуть потрапити в шафу вздовж кабелю. Коаксіальний кабель 50 Ом забезпечує стабільну передачу радіочастотного сигналу та запобігає дрейфу імпедансу, спричиненому змінами зовнішньої температури.

4. Структура шумозаглушення

Основа антени додає кільце з’єднання заземлення для фільтрації електромагнітного шуму, створюваного джерелами живлення, ПЛК і реле всередині корпусу, зниження рівня шуму та підвищення рівня успішного доступу до базової станції терміналу IoT.

Сумісне обладнання

Антена NB-IoT розроблена для терміналів IoT, які вимагають захисту металевої шафи та тривалої роботи на відкритому повітрі. Він підходить для цивільних, комерційних і промислових пристроїв:

1. Розумні шафи для лічильників води з дистанційною передачею

Муніципальне водопровідне та газове обладнання, газозбірні коробки, шафи моніторингу тиску в трубопроводах і контрольні шафи, а також обладнання для онлайн-моніторингу якості води.

2. Розумне енергетичне та промислове контрольне обладнання

Зовнішні шафи збору електроенергії, низьковольтні розподільчі термінали моніторингу, вбудовані шафи керування фотоелектричними накопичувачами енергії та концентратори лічильників електроенергії.

3. Обладнання безпеки Smart City

Блоки моніторингу дорожнього пилу, станції моніторингу навколишнього середовища та погоди, шафи керування паркувальними бар’єрами та інтелектуальні контролери вуличних ліхтарів.

4. Термінали промислової автоматизації

Блоки керування збором даних заводських майстерень, термінали позиціонування складської логістики та бездротові шафи сигналізації про несправності обладнання.

5. Сільськогосподарське обладнання IoT

Шафи польового моніторингу ґрунту, шафи контролю якості води для аквакультури та інтегроване обладнання для моніторингу тепличного середовища.

Детальна таблиця технічних параметрів

Розділ поширених запитань

Q1: Чи можна змінити довжину кабелю та роз’єм зовнішньої антени NB-IoT?

A: Так. Стандартні моделі підтримують коаксіальний кабель довжиною від 1,5 м до 10 м. Такі роз’єми, як SMA, IPEX і N, можна замінити відповідно до вимог. Оптові замовлення також підтримують спеціальні кольори корпусу та шовкотрафаретний друк ЛОГОТИПА.

Q2: Чи сумісна ця зовнішня NB-антена з картами China Mobile, China Unicom і China Telecom NB одночасно?

A: Так. Антена охоплює весь діапазон частот 700–960 МГц NB-IoT і сумісна з мережами NB трьох основних операторів. Немає необхідності купувати окремі версії для різних діапазонів частот.

Q3: Чи вплине згинання дроту на сигнал антени, якщо внутрішній простір шафи обмежений?

A: Кабель можна обережно згинати з великим радіусом згину, але слід уникати згинання на 90 градусів і повторного згинання. Під час встановлення тримайте кабель якомога пряміше та подалі від джерел перешкод, таких як джерела живлення та перетворювачі частоти, щоб запобігти значному ослабленню сигналу.

Q4: Чи металева гайка антени схильна до іржі під час тривалого використання в прибережних соляних бризках?

A: Ні. Стопорна гайка антени виготовлена ​​з пасивованого антикорозійного алюмінієвого сплаву та пройшла 48-годинний тест на сольовий туман. Він не схильний до іржі або заклинювання під час тривалого використання на вулиці в прибережних районах. Для висококорозійних середовищ можна проконсультуватися з інженерами щодо індивідуальних антикорозійних рішень.
