Чому спільна велосипедна антена необхідна для надійного підключення Smart Mobility

Оскільки спільні велосипеди, електровелосипеди та електричні скутери стають дедалі більше підключеними, надійний бездротовий зв’язок необхідний для розумного блокування, позиціонування, моніторингу автопарку та віддаленого керування.ЦяньмурозвиваєСпільна велосипедна антенаспеціально для компактних середовищ із розумними замками, допомагаючи подолати загасання сигналу, спричинене металевими корпусами, батареями, друкованими платами, вібрацією та обмеженим простором для встановлення. Його конструкція підтримує зв’язок NB-IoT, 4G Cat.1/LTE та опціональне позиціонування GPS/BeiDou для підключених додатків двоколісної мобільності.

Спільна велосипедна антена — це більше, ніж невеликий радіочастотний компонент, встановлений у замку для велосипеда. Це важлива частина комунікаційної системи, яка дозволяє підключеним транспортним засобам обмінюватися даними з хмарними платформами та отримувати віддалені команди. Оскільки розумні замки мають обмежені порожнини, що містять батареї, металеві конструкції, друковані плати та інші електронні компоненти, вибір антени та налаштування радіочастот можуть безпосередньо впливати на надійність зв’язку та споживання енергії.

Зміст

1. Що таке спільна велосипедна антена?
2. Чому продуктивність антени має значення для спільної мобільності?
3. Як працює спільна велосипедна антена?
4. Які основні функції?
5. Короткий огляд технічних характеристик
6. Де це можна використовувати?
7. Як його встановити?
8. Як правильно вибрати антену?
9. Що потрібно запитувати покупця у виробника?
10. Часті запитання
11. Висновок

Що таке спільна велосипедна антена?

Спільна велосипедна антена — це компактна радіочастотна антена IoT, призначена для роботи всередині розумного замка або комунікаційного корпусу підключених велосипедів і електричних двоколісних транспортних засобів. На відміну від звичайних зовнішніх антен, вона інтегрована в корпус продукту, допомагаючи підтримувати чистий зовнішній вигляд, одночасно знижуючи ризик випадкового удару, поломки або несанкціонованого видалення.

Антена працює разом з материнською платою smart-lock і модулем стільникового зв'язку. Він може підтримувати бездротову передачу даних для таких функцій, як звіт про транспортний засіб, стан замка, інформація про акумулятор, інформація про несправності, дистанційне розблокування та керування автопарком. Залежно від архітектури системи її також можна інтегрувати з функціями позиціонування, такими як GPS і BeiDou.

Для виробників, які розробляють підключені велосипеди, ключовим завданням є не просто пошук антени з відповідними електричними параметрами. Антена повинна працювати надійно після встановлення всередині корпусу замка. Це робить налаштування радіочастот, механічну інтеграцію, прокладку кабелю та перевірку навколишнього середовища особливо важливими.

Чому продуктивність антени має значення для спільної мобільності?

Спільні транспортні засоби працюють у постійно мінливих умовах. Велосипед може пересуватися вулицями, парковками, підземними спорудами, густонаселеними районами та місцями, оточеними будівлями чи іншими транспортними засобами. У той же час антена часто встановлюється в невеликому корпусі, що містить металеві кронштейни, літієві батареї, двигуни та електронні плати.

Таким чином, погано підібрана антена може призвести до нестабільності зв’язку або збільшення енергоспоживання. Для операторів великих автопарків навіть невелика проблема надійності може стати значною, якщо помножити її на тисячі транспортних засобів.

• Надійне підключення:Стабільна радіочастотна продуктивність допомагає розумним замкам спілкуватися з віддаленими платформами.
• Ефективне споживання енергії:Зменшені втрати радіочастот можуть допомогти звести до мінімуму непотрібну потужність передачі.
• Точне позиціонування:Правильно розроблені антени зв’язку та позиціонування підтримують функції, пов’язані з визначенням місця розташування.
• Механічна надійність:Посилені кабельні виходи та відповідні способи кріплення допомагають витримувати тривалу вібрацію.
• Компактна інтеграція:Тонкі конструкції антени краще використовують обмежений внутрішній простір замку.

Як працює спільна велосипедна антена?

Процес зв’язку можна розуміти як безперервний цикл передачі та отримання між електронікою розумного замка та бездротовою мережею.

1. Плата Smart-Lock генерує радіочастотний сигнал через свій комунікаційний модуль.
2. Фідерний кабель передає сигнал від радіочастотного порту до вбудованої антени.
3. Антена перетворює електричний радіочастотний сигнал в електромагнітне випромінювання, яке поширюється через неметалічний корпус.
4. Бездротова мережа отримує таку інформацію, як стан автомобіля, стан акумулятора, дані про місцезнаходження та інформацію про несправності.
5. Дистанційні команди приймаються антеною та перетворюються назад в електричні сигнали для материнської плати Smart-Lock.

Узгодження імпедансу особливо важливо в цьому процесі. Стандартна радіочастотна система 50 Ом допомагає забезпечити відповідну сумісність між модулем зв’язку, фідерним кабелем і антеною. Однак на кінцеву продуктивність антени все ще може вплинути фізична порожнина замка, тому тестування повністю зібраного продукту є більш значущим, ніж оцінка антени окремо.

Які основні функції?

Налаштування резонатора проти перешкод

Порожнини Smart-Lock можуть створювати складні електромагнітні умови. Антенні рішення Qianmu можна налаштувати відповідно до фактичного корпусу, металевих компонентів, положення батареї та компонування друкованої плати. Такий підхід допомагає підтримувати більш стабільну радіочастотну роботу в обмеженому просторі.

Компактна та гнучка конструкція

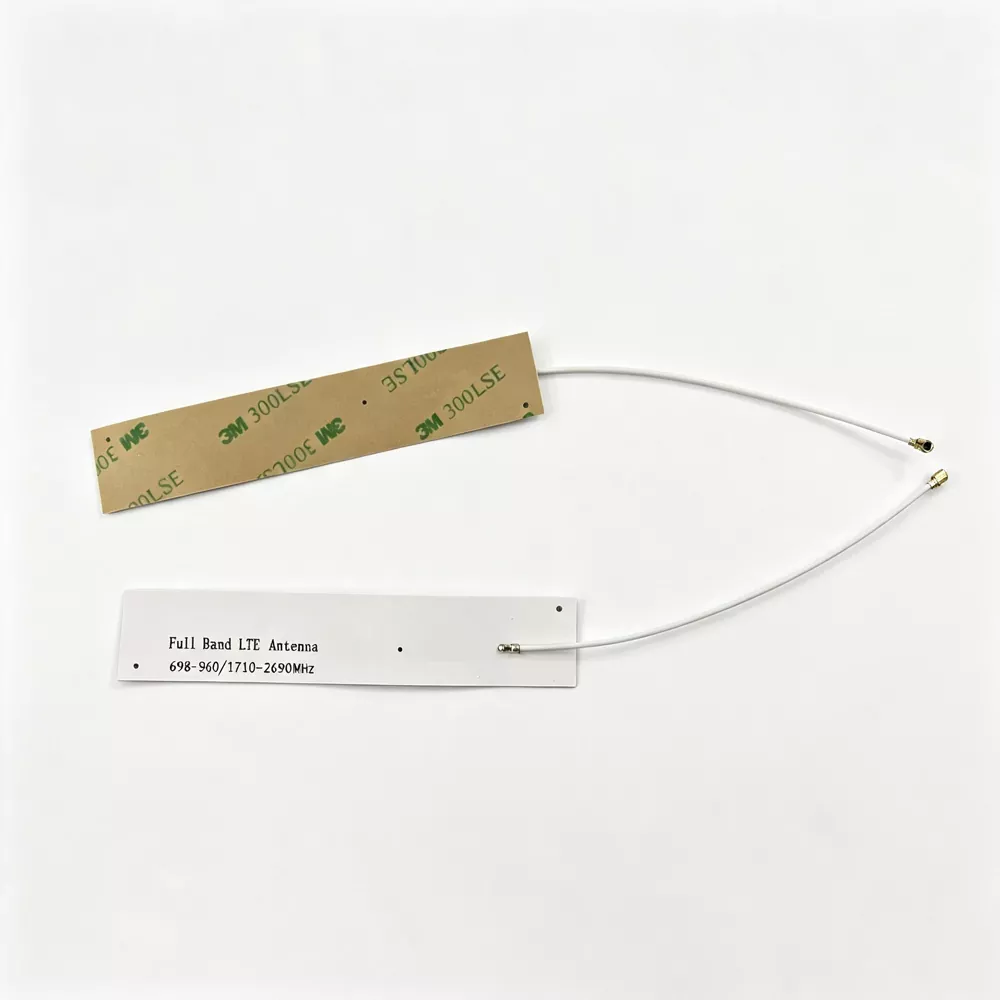

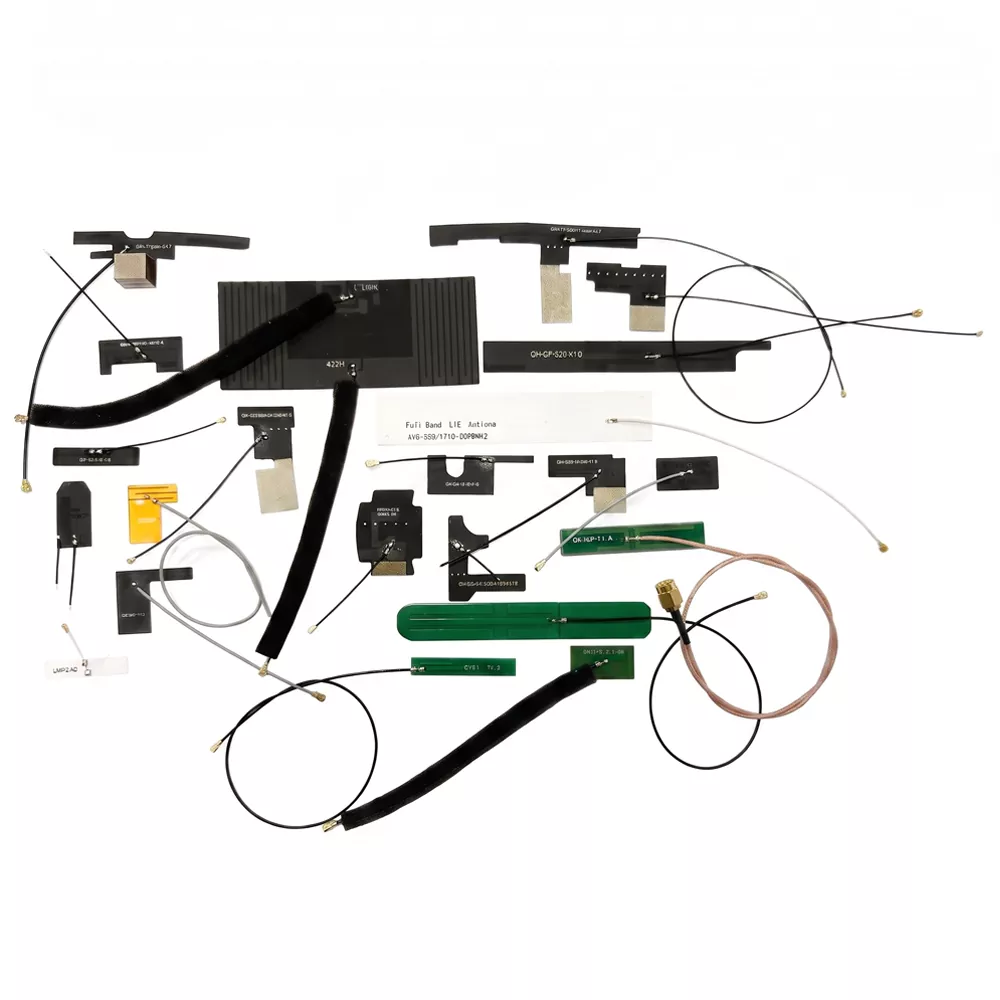

Для різних структур Smart-Lock потрібні різні форми антен. Доступні конфігурації можуть включати гнучкі антени FPC, керамічні антени, пружинні антени та антени на платі. Ця гнучкість дозволяє інженерам вибрати форм-фактор, який підходить для наявної порожнини.

Стійкість до вібрації

Спільні велосипеди піддаються постійним ударам і вібрації на дорозі. Кабельні з’єднання та паяні з’єднання можуть стати потенційними точками поломки, якщо вузол антени механічно не підсилений. В інформації про продукт Qianmu вказується 500-годинний імітаційний тест на надійність вібрації на дорозі, який охоплює циклічний діапазон 5–2000 Гц без електричних збоїв.

Оптимізація радіочастот малої потужності

Надійність зв'язку та енергоефективність тісно пов'язані. Оптимізація втрат радіочастотного зв’язку може зменшити потребу в надмірній потужності передачі, сприяючи подовженню інтервалів заміни батареї та потенційно зменшуючи вимоги до обслуговування парку.

Налаштування OEM і ODM

Для проектів, які потребують певних розмірів, діапазонів частот, роз’ємів або довжини кабелю, налаштування може бути ефективнішим, ніж вибір загальної антени. Qianmu підтримує індивідуальну розробку антени відповідно до розмірів корпусу та розташування внутрішніх компонентів.

Короткий огляд технічних характеристик

Фактична продуктивність антени залежить від повної архітектури пристрою. Тому наведені вище значення слід розглядати як еталонні специфікації на рівні продукту, а не як заміну радіочастотного тестування всередині остаточного корпусу розумного замка.

Де це можна використовувати?

Спільна велосипедна антена в основному призначена для підключених двоколісних мобільних пристроїв, але її компактна вбудована архітектура також робить її придатною для кількох пов’язаних програм IoT.

• Розумні велосипедні замки NB-IoT
• Спільні центральні замки для електричних велосипедів 4G Cat.1
• Спільні термінали зв'язку електричного скутера
• Підключені пристрої для керування автопарком
• Вбудовані комунікаційні модулі IoT
• Невеликі зовнішні замки IoT
• Розумна шафа та замки з контролем доступу

Для продуктів, що поєднують комунікацію та позиціонування, інтегрована двофункціональна конструкція може зменшити внутрішню проводку та спростити системну інтеграцію.

Як його встановити?

Правильне встановлення має важливе значення, оскільки навіть технічно справна антена може мати погіршені характеристики, якщо її неправильно розмістити всередині корпусу.

1. Уникайте металевих перешкод:По можливості розміщуйте антену подалі від великих металевих кронштейнів та інших провідних конструкцій.
2. Тримайте відстань від сильнострумових компонентів:Уникайте розміщення антени безпосередньо біля батарей, ланцюгів живлення двигуна чи інших великих джерел перешкод.
3. Закріпіть антену:FPC антени повинні бути міцно прикріплені до призначеної внутрішньої поверхні, тоді як пружинні антени повинні бути належним чином закріплені.
4. Захистіть живильний кабель:Уникайте різких вигинів і надмірного механічного натягу. Рекомендований мінімальний радіус вигину становить принаймні вісім діаметрів кабелю.
5. Правильно закріпіть роз’єми:З’єднувачі IPEX слід притиснути вертикально до місця та вийняти, тримаючи за корпус роз’єму, а не тягнучи за кабель.
6. Тест після остаточного складання:Оцініть RSRP та інші відповідні індикатори зв’язку після того, як корпус буде повністю зібрано та герметизовано.

Останній крок особливо важливий. Радіочастотне середовище всередині порожнього тестового приладу може значно відрізнятися від середовища готового розумного замка, що містить акумулятор, друковану плату, металеві частини, проводку та інші компоненти.

Як правильно вибрати антену?

Вибір правильної спільної велосипедної антени вимагає не лише порівняння ціни чи номінального приросту. Групи закупівель та інженерів повинні оцінити повне середовище застосування.

1. Підтвердьте діапазони зв’язку.Визначте, чи використовує програма NB-IoT, 4G Cat.1, LTE-M чи іншу бездротову технологію.
2. Визначте вимоги до позиціонування.Якщо потрібне позиціонування GPS або BeiDou, перевірте, чи підходить двофункціональна конфігурація антени.
3. Виміряйте наявну порожнину.Запишіть доступну довжину, ширину, висоту, монтажну поверхню та відстань від металевих частин.
4. Перевірте роз'єм.Перевірте тип радіочастотного роз’єму та довжину кабелю, перш ніж замовляти зразки або компоненти масового виробництва.
5. Враховуйте умови навколишнього середовища.Обладнання для спільного переміщення на відкритому повітрі вимагає належних температурних і вібраційних характеристик.
6. Запит на повне тестування пристрою.Ефективність антени слід оцінювати після встановлення всередині фактичного корпусу замка.
7. Вибирайте досвідченого виробника.Постачальник із можливостями налаштування та налаштування радіочастот може налаштувати антену відповідно до реального резонатора, а не просто надавати готовий компонент.

Що потрібно запитувати покупця у виробника?

Для комерційного проекту спільної мобільності постановка правильних технічних питань може скоротити цикли редизайну та покращити послідовність виробництва. Перш ніж вибрати китайського виробника, постачальника або фабрику, покупці повинні врахувати наступне:

• Чи можна налаштувати антену відповідно до корпусу розумного замка?
• Які діапазони частот NB-IoT, LTE або 4G Cat.1 підтримуються?
• Чи можна налаштувати довжину кабелю та тип роз’єму?
• Чи доступні конфігурації FPC, PCB, кераміка чи пружина?
• Чи можна інтегрувати функції зв’язку та GNSS?
• Чи можна розробити прототипні зразки до масового виробництва?
• Чи доступні звіти про радіочастотні випробування або записи про якість виробництва?
• Чи може постачальник підтримувати вимоги OEM/ODM для розгортання великого парку?

Цяньму працює як виробник антен із незалежними науково-дослідними та виробничими можливостями. Його виробничий процес включає формування антени, складання, зварювання, структурне кріплення, радіочастотне налагодження, тестування продуктивності та перевірку готової продукції. Цей вертикально інтегрований підхід може бути корисним для проектів, які вимагають повторних інженерних коригувань і незмінної якості виробництва.

Для отримання додаткової інформації про широкі можливості антени компанії покупці можуть ознайомитися зВиробник антен Цяньмуресурс або переглянути йогоАсортимент продукції антени зв'язку.

Часті запитання

Чи завжди вищий коефіцієнт підсилення антени означає кращу продуктивність спільної велосипедної антени?

Ні. Вищий коефіцієнт підсилення автоматично не гарантує кращу продуктивність у компактній камері Smart-Lock. Відповідність імпедансу, положення антени, навколишні матеріали, споживана потужність, стійкість до вібрації та фактична конструкція корпусу повинні розглядатися разом.

Чи може спільна велосипедна антена підтримувати зв’язок 4G і GPS/BeiDou?

так Конфігурація інтегрованої двофункціональної антени може бути розроблена для додатків, які потребують як стільникового зв’язку, так і позиціонування GNSS. Конфігурації кабелів і роз’ємів також можна налаштувати відповідно до архітектури проекту.

Чому перевірка антени повинна проводитися після складання замку?

Останній корпус змінює електромагнітне середовище навколо антени. Батареї, металеві конструкції, друковані плати, кабелі та інші компоненти можуть впливати на імпеданс і характеристики випромінювання. Таким чином, тестування повністю зібраного продукту дає більш реалістичну індикацію польових характеристик.

Які типи антен можна використовувати в розумних замках для спільних велосипедів?

Залежно від наявної порожнини та електричних вимог можна розглянути гнучкі антени FPC, керамічні антени, пружинні антени та антени на друкованій платі. Найкращий варіант залежить від розмірів корпусу, способу монтажу, вимог до частоти та навколишніх компонентів.

Чи можна налаштувати кабель антени та роз’єм?

так Конфігурації для конкретного проекту можуть включати різні довжини кабелів і типи роз’ємів, наприклад IPEX1, IPEX4 або MMCX. Налаштування повинні бути підтверджені на етапі інженерного зразка.

Висновок

Надійна спільна велосипедна антена є основним компонентом підключеної інфраструктури мобільності. Його продуктивність впливає на стабільність зв’язку, функції дистанційного інтелектуального блокування, позиціонування, енергоефективність і вимоги до довгострокового обслуговування. З цієї причини вибору антени на основі лише основних характеристик недостатньо. Найкраще рішення має відповідати смугам зв’язку, внутрішній порожнині, механічній структурі, умовам навколишнього середовища та повній архітектурі розумного замка.

Завдяки радіочастотному налаштуванню, компактній конфігурації антени, дизайну, орієнтованому на вібрацію, налаштованим кабелям і роз’ємам, а також можливостям розробки OEM/ODM Qianmu може підтримувати спільні велосипеди, електровелосипеди, скутери та інші компактні мобільні пристрої IoT. Якщо ви розробляєте підключений двоколісний транспортний засіб або шукаєте надійного китайського виробника антен для свого наступного проекту,зв'яжіться з намищоб обговорити ваші вимоги до частоти, розміри корпусу, конфігурацію роз’єму, тестування зразків і індивідуальні виробничі потреби.
