GPS-антена Body Cam

Що таке GPS-антена Body Cam

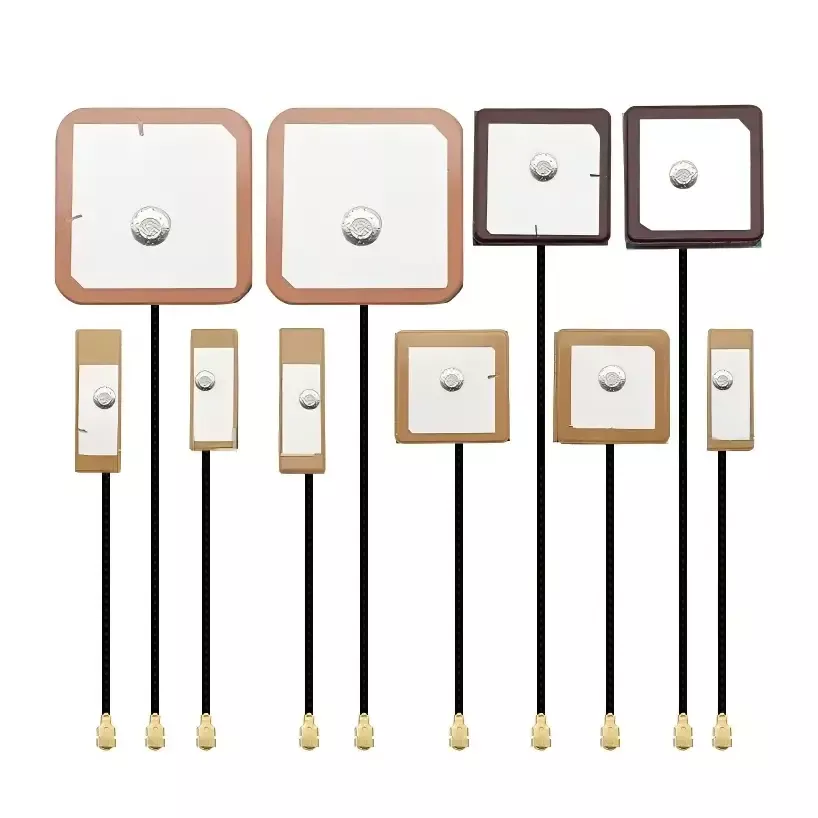

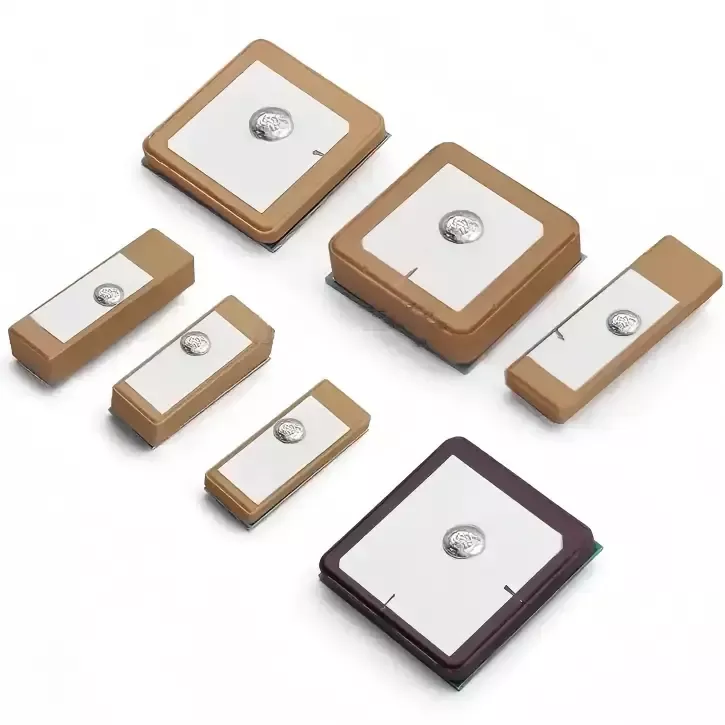

GPS-антена Body Cam — це керамічна антена GNSS промислового класу, спеціально розроблена для терміналів збору доказів правоохоронних органів для одного солдата. Він сумісний з кількома супутниковими системами, включаючи GPS, BeiDou, ГЛОНАСС і Galileo, і має структуру правої кругової поляризації (RHCP), щоб адаптуватися до поляризаційних характеристик глобальних супутникових навігаційних сигналів.

Завдяки міцній керамічній конструкції антени, вона забезпечує відмінну спрямованість і стійкість до навколишнього середовища. Навіть у складних умовах, таких як перешкоди, що наносяться на тіло, металеві екрани від обладнання, блокування міських будівель або високошвидкісні мобільні операції, він забезпечує стабільні дані позиціонування. Це забезпечує точні та відстежувані геолокаційні водяні знаки для аудіовізуальних записів правоохоронних органів, що дозволяє створити повний і відповідний ланцюжок доказів.

Принцип роботи

GPS-антена Body Cam працює на основі принципів радіочастотного прийому професійної супутникової навігації. Весь робочий процес було перевірено як лабораторними випробуваннями в безеховій камері, так і реальними випробуваннями на відкритому повітрі, що гарантує чітку операційну логіку та стабільну продуктивність. В основному він складається з трьох основних компонентів:

1. Отримання супутникового сигналу: продукт оснащений основним високодіелектричним керамічним діелектричним чіпом, який ефективно вловлює супутникові навігаційні сигнали діапазону L1 у повітрі. Завдяки спеціальному дизайну кругової поляризації в правій частині, він ефективно пом’якшує ослаблення сигналу, спричинене обертанням пристрою або перешкодою людського тіла, вирішуючи типові проблеми, такі як поганий прийом сигналу та невдалий прийом супутника в міських районах із щільною забудовою або в гірських і віддалених регіонах, де поширені багатопроменєві відбиття.

2. Фільтрація сигналу та захист від перешкод. Антена оснащена вбудованою схемою точного узгодження імпедансу, яка автоматично відфільтровує шумові перешкоди, створювані модулем 4G/5G, модулем Wi-Fi та блоком живлення від батареї в натільній камері. Він ізолює чисті супутникові сигнали GNSS, ефективно усуваючи аномалії позиціонування, точки стрибків і переривання траєкторії, спричинені внутрішніми радіочастотними перехресними перешкодами.

3. Аналіз даних і вихід: відфільтрований і оптимізований стабільний супутниковий сигнал передається на мікросхему позиціонування головної плати пристрою, яка в режимі реального часу аналізує точні дані про широту і довготу, швидкість, час і висоту. Ця інформація одночасно синхронізується як водяні знаки геолокації для записаних відео- та аудіофайлів під час операцій правоохоронних органів, що забезпечує повне відстеження, відстеження та відтворення траєкторій правоохоронних органів.

Посібник із встановлення та використання

1. Вибір місця встановлення

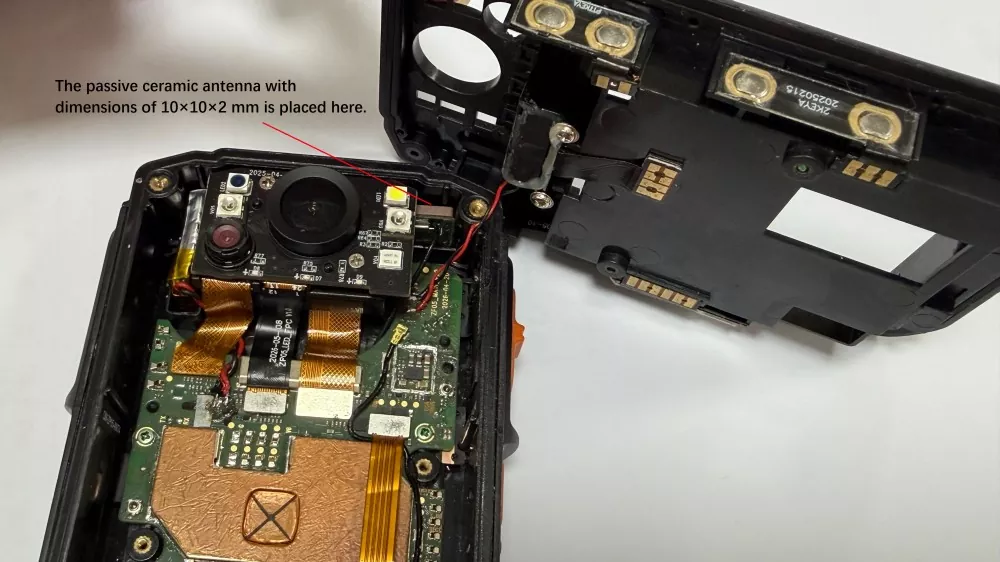

Зона випромінювання керамічної антени не повинна бути безпосередньо закрита або закрита металевими корпусами, елементами батарей або металевими кронштейнами. Рекомендується встановлювати пристрій у неметалевій зоні над внутрішньою частиною корпусної камери, дотримуючись безпечної відстані принаймні 15 мм від антен 4G/5G і Wi-Fi, щоб уникнути перешкод на одному каналі та забезпечити безперешкодний прийом супутникового сигналу.

2. Специфікації зварювання та фіксації

Для штифтових керамічних антен переконайтеся, що паяні з’єднання повністю заповнені, без холодного паяння, пропущеного паяння або від’єднання пайки. Для виробів поверхневого монтажу SMT суворо дотримуйтеся заводських стандартів процесу монтажу, щоб досягти плоского та надійного вирівнювання на поверхні друкованої плати. Під час збирання не прикладайте надмірних зусиль до керамічного чіпа, щоб запобігти внутрішнім мікротріщинам і усунути можливі приховані збої сигналу пізніше.

3. Функція захисту від перешкод

Після встановлення антени використовуйте ізоляційну стрічку, щоб ізолювати антену від модуля живлення та зони високої потужності материнської плати, щоб зменшити електричні перешкоди. Прокладайте кабелі антени так, щоб вони не проходили паралельно лініям електропередач на великих відстанях, таким чином запобігаючи коливанням сигналу та нестабільному положенню джерела.

4. Повне налагодження машини та стандарти перевірки

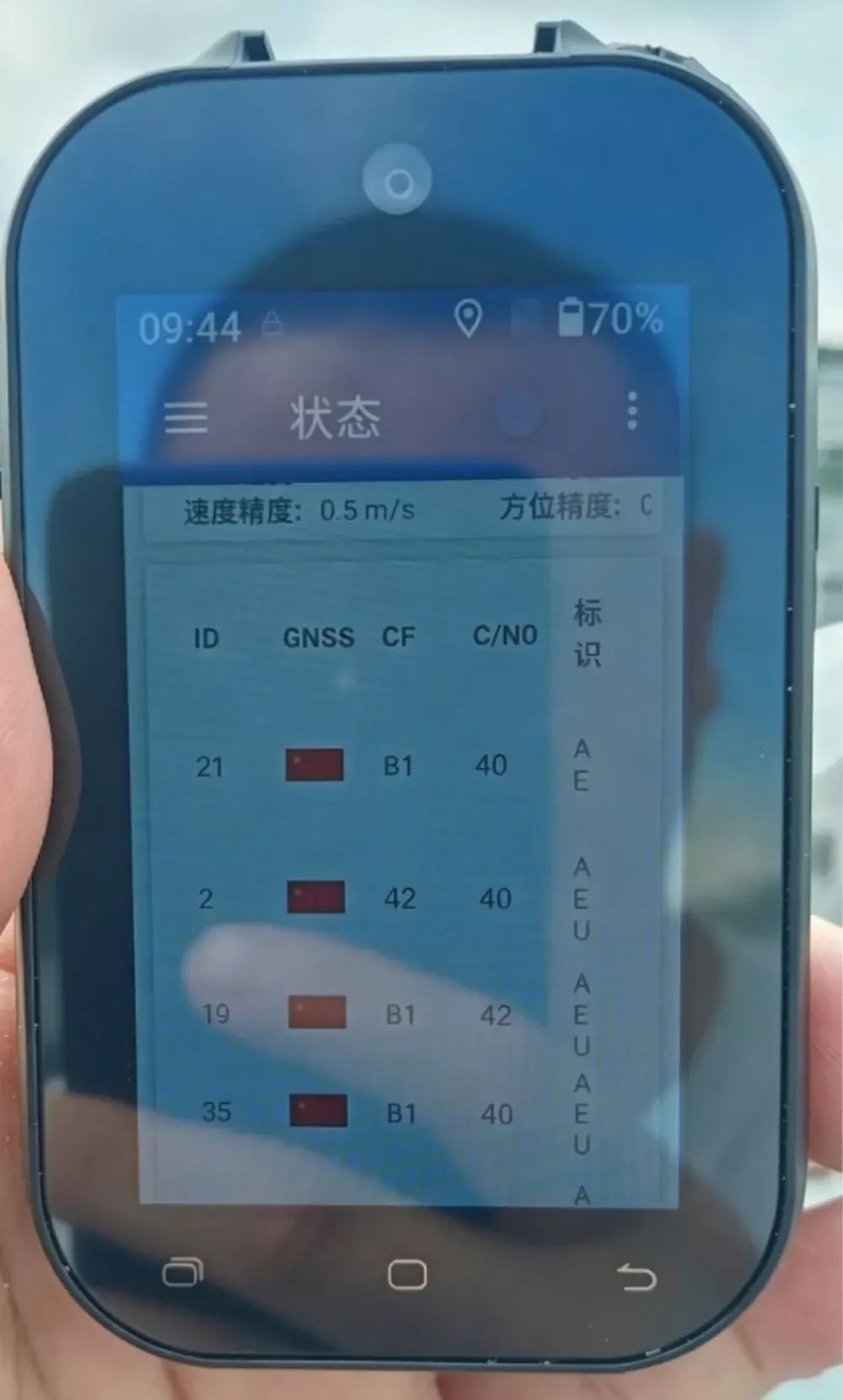

Після того, як складання пристрою завершено, необхідно провести випробування зйомки зірок на відкритому повітрі; недостатньо лише тестування однієї плати в приміщенні. Ключові параметри, які потрібно перевірити, включають кількість супутників, отриманих під час холодного та гарячого запуску, точність позиціонування та безперервність траєкторії, гарантуючи, що характеристики антени відповідають специфікаціям після остаточного складання та запобігають проблемам з якістю партії.

Як вибрати кваліфіковану антену GPS

Багатьом спеціалістам із закупівель та розробки обладнання бракує досвіду роботи з радіочастотами, що часто змушує їх купувати цивільні антени за низькими цінами. Це призводить до неякісної продуктивності продукту, невдалого прийняття проекту та масштабних післяпродажних збоїв. Ґрунтуючись на багаторічному досвіді промисловості, ми узагальнили чотири основні критерії вибору антен для промислового контрольного обладнання:

1. Надавайте перевагу спеціалізованим матеріалам промислового класу: рішуче виключіть використання звичайної цивільної керамічної сировини та повинні вибирати керамічні підкладки промислового класу з широкою термостійкістю та властивостями захисту від перешкод, які підходять для складних умов експлуатації, забезпечуючи тривалу стабільну роботу в екстремальних зовнішніх середовищах.

2. Зосередьтеся на фактичних даних тестування, відхиліть теоретичні параметри: більшість виробників на ринку надають лише теоретичні характеристики без підтримки тестування в реальному світі. Поважні виробники оригінальних матеріалів можуть запропонувати звіти про випробування в темній кімнаті, відео випробувань на відкритому повітрі та дані випробувань на старіння при високих і низьких температурах — параметри, які є справжніми та такими, що можна перевірити.

3. Виберіть спеціалізовані оптимізовані продукти для обладнання правоохоронних органів: стандартні навігаційні антени не оптимізовані для спільного існування кількох антен, металевого екрану або перешкод для людського тіла в пристроях правоохоронних органів, що робить їх непридатними для роботи в умовах одного солдата. Щоб вирішити основну проблему внутрішніх радіочастотних перешкод, важливо вибрати спеціально розроблені антени, спеціально розроблені для терміналів правоохоронних органів.

4. Пріоритет прямої співпраці з фабриками-виробниками: обирайте китайських виробників із інтегрованими можливостями у сфері досліджень і розробок, модифікації зразків, масового виробництва та післяпродажного обслуговування. Це забезпечує швидке налаштування, стабільне постачання, оперативну післяпродажну підтримку та уникає таких проблем, як націнки посередників і комунікаційні прогалини в технічній координації.

FAQ

Питання 1: чи може ця керамічна антена бути сумісною з усіма марками камер, що носяться на тілі?

Сумісність із переважною більшістю доступних у продажу камер правоохоронних органів 4G/5G, що носяться на тілі, вибухозахищених терміналів для збору доказів і натільних камер для огляду на відкритому повітрі, а також підтримує користувальницькі нестандартні конфігурації, точно адаптовані до структури пристрою, інтерфейсів і розмірів.

Питання 2: У чому конкретно керамічна антена перевершує антену FPC?

Основні вдосконалення включають швидший пошук супутників, зменшення помилок позиціонування, безперервне відстеження та значно покращені показники захисту від перешкод, вібрації та термостійкості — від екстремального холоду до високої спеки. Ці оновлення повністю усувають помилки позиціонування за складних зовнішніх умов і суттєво знижують тарифи на післяпродажне обслуговування обладнання.

Q3: Чи підтримуєте ви налаштування, вибірку та невеликі пробні замовлення?

підтримую! Як безпосередній виробник, ми пропонуємо прототипування, пробні замовлення невеликих партій і послуги великомасштабного масового виробництва, які повністю налаштовуються відповідно до креслень замовника та вимог до продуктивності.

Q4: Чи можна використовувати продукт для експорту за кордон? Чи пройшли всі необхідні сертифікати?

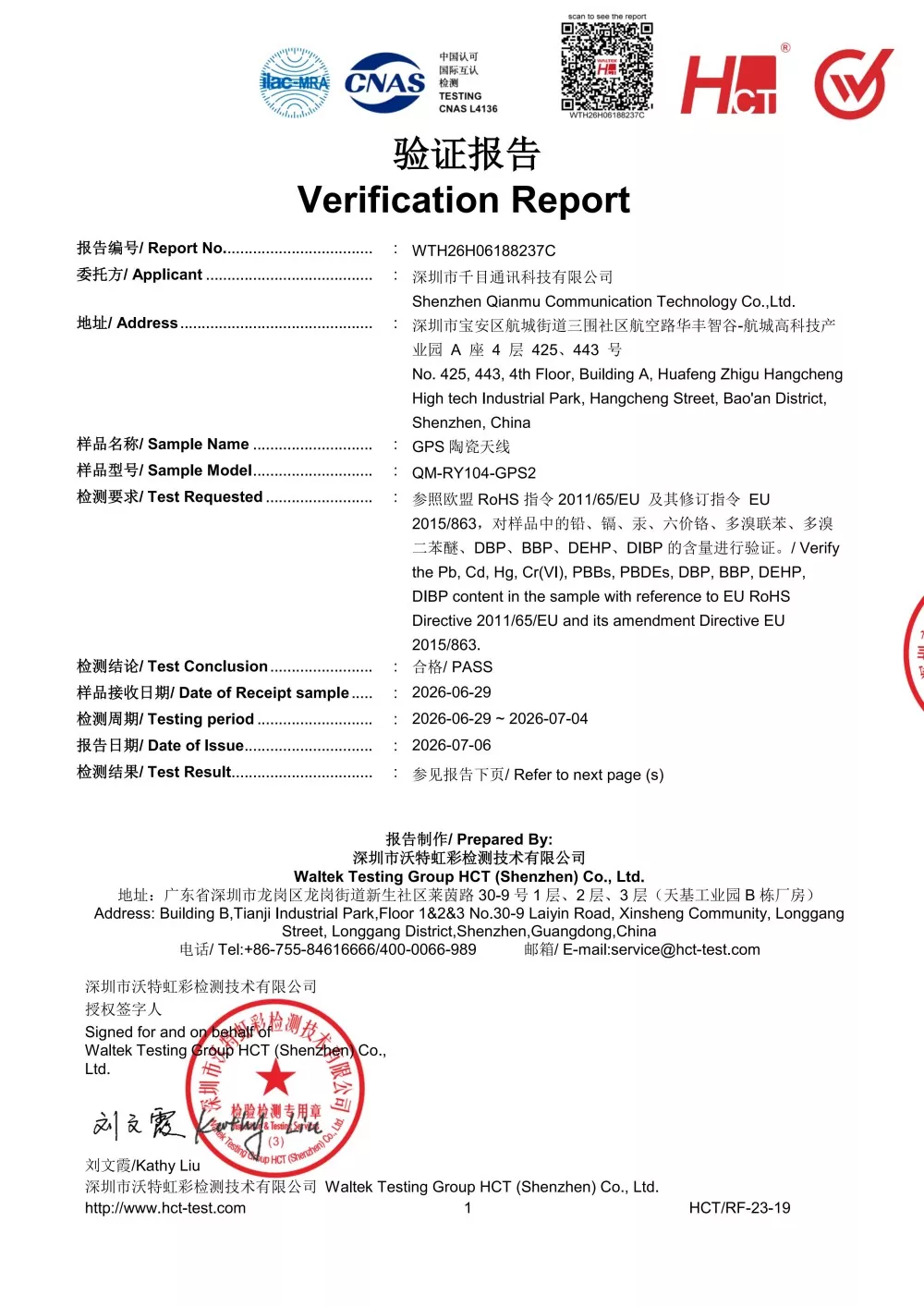

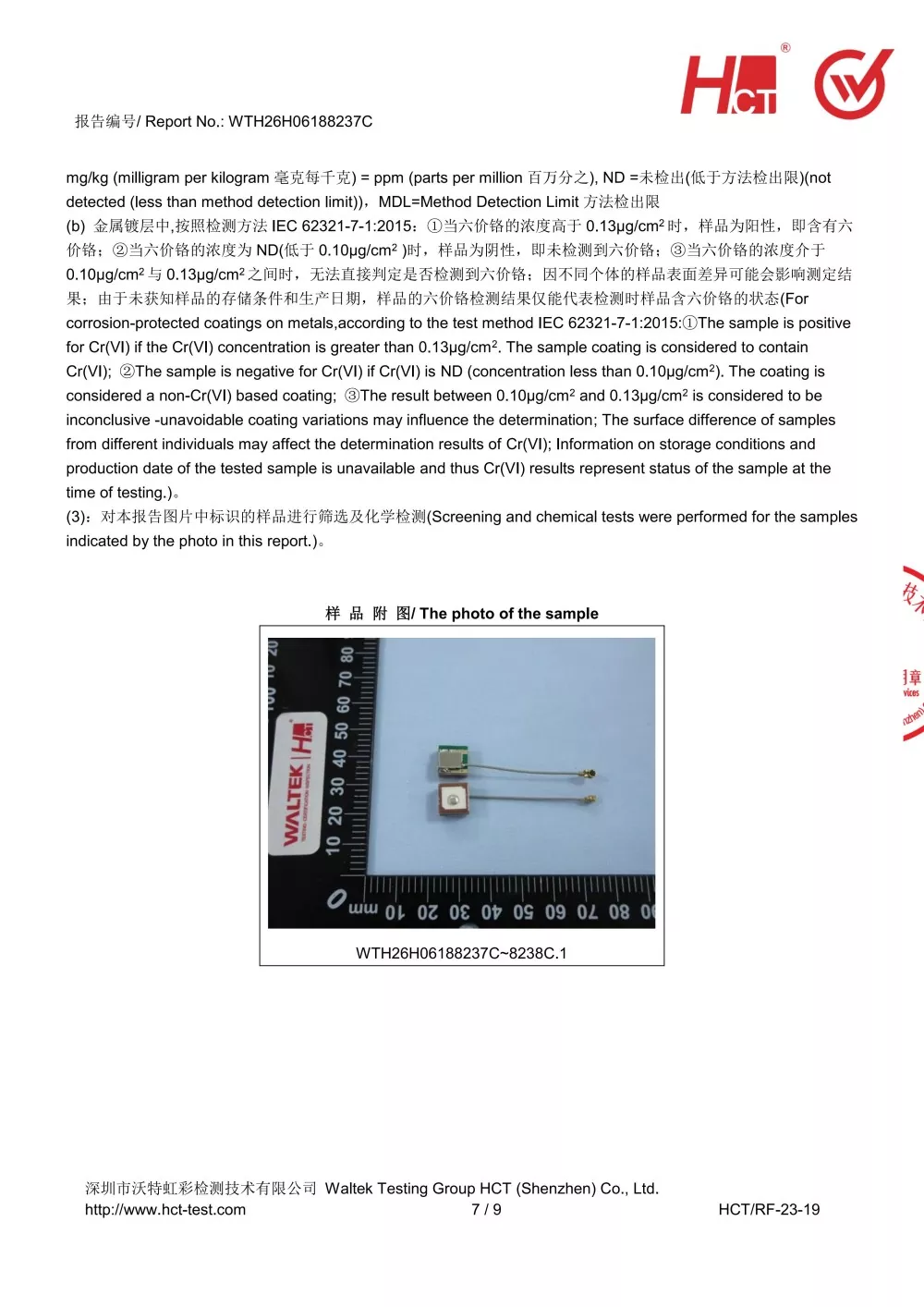

Усі продукти мають повні експортні сертифікати, включаючи CE, FCC і RoHS, що відповідають світовим стандартам і дозволяють безтурботно експортувати до Європи, Америки, Південно-Східної Азії, Близького Сходу та всіх інших регіонів.

Q5: Чи продуктивність продукту стабільна за екстремально високих і низьких температур?

Продукт має промислову широкотемпературну конструкцію, яка пройшла ретельні випробування на циклічне старіння при високих і низьких температурах, з мінімальним зниженням продуктивності в середовищах від -40°C до +75°C, що робить його повністю придатним для цілодобового використання на відкритому повітрі, у шахтах, екстремальних холодах і високих температурах.
