Як підібрана антена NB-IoT може покращити підключення та надійність для промислових пристроїв IoT

Цяньму, професійний виробник антен, що спеціалізується на рішеннях для бездротового зв’язку, надаєАнтена NB-IoTпризначений для підтримки надійного підключення для промислових пристроїв Інтернету речей, систем інтелектуального вимірювання та зовнішніх шаф управління. Завдяки охопленню повного діапазону від 700 МГц до 960 МГц, водонепроникній конструкції зі стандартом IP67, гнучкому монтажу та варіантам роз’єму ця антена допомагає розробникам обладнання вирішувати практичні завдання бездротового зв’язку в складних умовах.

Антена NB-IoT є важливим радіочастотним компонентом для пристроїв вузькосмугового Інтернету речей, які передають невеликі обсяги даних через стільникові мережі. Вибір правильної антени передбачає більше, ніж підбір діапазону частот. Інженери також повинні враховувати положення установки, матеріали корпусу, імпеданс, посилення антени, водонепроникність, втрати кабелю та сумісність роз’ємів. У цьому посібнику пояснюється, як працює антена NB-IoT, де вона використовується, які технічні характеристики важливі та як вибрати рішення для довгострокового промислового розгортання.

Зміст

1. Що таке антена NB-IoT?
2. Як працює антена NB-IoT?
3. Які функції найважливіші?
4. Де використовуються антени NB-IoT?
5. Які основні технічні характеристики?
6. Як вибрати правильну антену?
7. Як інсталяція може покращити продуктивність?
8. Часті запитання
9. Висновок

1. Що таке антена NB-IoT?

Антена NB-IoT — це радіочастотний компонент, який дозволяє пристрою надсилати та отримувати бездротові сигнали через вузькосмугову стільникову мережу Інтернету речей. NB-IoT розроблено для підключених пристроїв, які часто вимагають низького енергоспоживання, широкої зони покриття та надійного зв’язку для передачі невеликих даних.

До типових пристроїв належать розумні лічильники води, газу, термінали моніторингу електроенергії, датчики навколишнього середовища, промислові контролери та обладнання для віддаленого моніторингу. Ці програми можуть працювати протягом тривалого часу без частого обслуговування, що робить вибір антени важливою частиною загального дизайну продукту.

Антени NB-IoT доступні в кількох формах:

• Вбудовані антени:Інтегрований у корпус пристрою або схемний вузол, де важливі простір і зовнішній вигляд.
• Патч-антени:Компактні конструкції підходять для окремих вбудованих бездротових додатків.
• Автомобільні антени:Зовнішні рішення, розроблені для конкретного мобільного обладнання та умов встановлення.

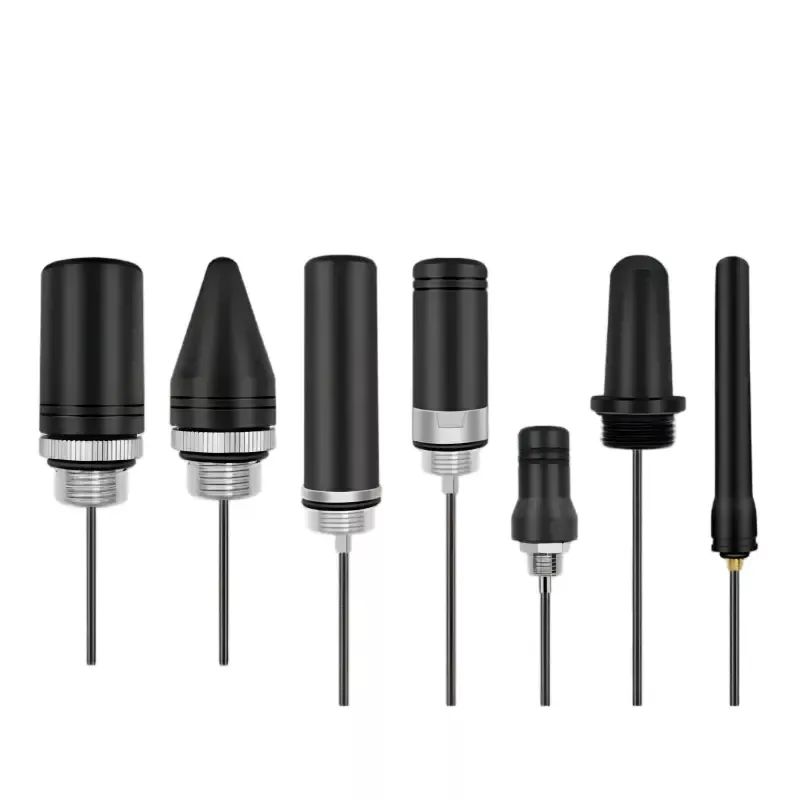

• Гвинтові зовнішні антени:Антени, встановлені через панель корпусу, часто використовуються для металевих шаф і зовнішнього промислового обладнання.

Для обладнання, встановленого всередині металевих корпусів, зовнішня антена може забезпечити більш практичний радіочастотний шлях, ніж антена, повністю розташована всередині шафи. Антенне рішення Qianmu NB-IoT розроблено для установки на відкритому повітрі в шафах і підтримує різні монтажні різьби, довжини кабелів і конфігурації роз’ємів.

2. Як працює антена NB-IoT?

Антена NB-IoT перетворює електричні сигнали від модуля бездротового зв’язку в електромагнітні хвилі та приймає вхідні радіосигнали від стільникової мережі. Її продуктивність залежить від електричної конструкції антени, робочої частоти, навколишніх матеріалів і способу її встановлення.

Особливо важливі три інженерні міркування.

Відповідність частоти

Антена має бути розроблена для діапазонів частот, які використовуються цільовою мережею NB-IoT. Антена, яка погано підібрана до робочого діапазону, може відбивати більше радіочастотної енергії на передавач замість того, щоб випромінювати її ефективно. Тому перед розгортанням слід перевірити частотне покриття та узгодження імпедансу.

Імпеданс і радіочастотна ефективність

Імпеданс 50 Ом широко використовується в радіочастотних системах. Поєднання антени, коаксіального кабелю та модуля зв’язку допомагає зменшити відбиття та забезпечити ефективну передачу сигналу. Коефіцієнт стоячої хвилі напруги (VSWR) є одним з корисних показників узгодження імпедансу, хоча він не визначає незалежно загальну ефективність антени або дальність зв’язку в реальному світі.

Корпус і вплив навколишнього середовища

Металеві шафи можуть перешкоджати радіочастотному випромінюванню або змінювати його, а сусідні кабелі, блоки живлення та електронні компоненти можуть впливати на роботу антени. Встановлення антени поза шафою може допомогти зменшити пов’язане з корпусом екранування за умови, що антену встановлено та заземлено відповідно до вимог конструкції.

3. Які функції є найбільш важливими для промислової антени NB-IoT?

Промислове обладнання IoT часто працює на відкритому повітрі або в місцях, де доступ для обслуговування обмежений. Тому відповідна антена повинна поєднувати електричну сумісність з механічною довговічністю та гнучкістю встановлення.

Широке охоплення частот

Широкий підтримуваний діапазон частот може спростити розгортання продукту в сумісних мережах NB-IoT. Представлена ​​зовнішня антена Qianmu охоплює 700–960 МГц, але покупці все одно повинні підтвердити фактичні смуги частот, розгорнуті їх стільниковим оператором і модулем зв’язку.

Захист від води та пилу IP67

Корпус з рейтингом IP67 розроблений для захисту від пилу та витримує визначені умови тимчасового занурення згідно з відповідними вимогами випробувань. Цей рейтинг важливий для зовнішніх шаф моніторингу, які піддаються впливу дощу, пилу та зміни погоди. Правильне встановлення панелі та герметизація залишаються важливими для підтримки захисту на рівні комплектації обладнання.

Гнучкі варіанти монтажу та підключення

Для різних шаф потрібні різні монтажні розміри та розташування кабелів. Варіанти з різьбою M12 і M16 можуть допомогти пристосуватись до різних дизайнів панелей, тоді як роз’єми SMA, IPEX, BNC і N-типу пропонують потенційну сумісність з різними радіочастотними інтерфейсами. Для вибраної моделі необхідно підтвердити точну стать роз’єму та інтерфейс.

Екологічна стійкість

Матеріали корпусу, ущільнювальні компоненти, конструкція кабелю та стійкі до корозії металеві частини впливають на довгострокову надійність. Для берегових установок, транспортного обладнання та зовнішніх інженерних систем покупці повинні разом оцінити температурні обмеження, вплив вібрації, ризики корозії та вимоги до обслуговування.

4. Де використовуються антени NB-IoT?

Антени NB-IoT підтримують широкий спектр програм віддаленого моніторингу та зв’язку з низькою швидкістю передачі даних. Зовнішні водонепроникні конструкції особливо корисні, коли пристрої встановлено в металевих шафах або піддаються зовнішньому впливу.

Розумний облік води та газу

Підключені системи обліку передають показники споживання та оперативну інформацію на платформи віддаленого управління. Розташування антени може вплинути на надійність зв’язку, якщо лічильники встановлені в підземних приміщеннях, відкритих приміщеннях або місцях, оточених будівельними матеріалами.

Електрика та промисловий контроль

Термінали моніторингу живлення, концентратори лічильників електроенергії та промислові шафи керування використовують бездротове з’єднання для звітування про стан обладнання та дані вимірювань. Зовнішня антена може допомогти усунути радіочастотні обмеження, створені металевими корпусами.

Розумне місто та моніторинг навколишнього середовища

Датчики якості повітря, станції моніторингу дорожнього пилу, обладнання для моніторингу погоди та інтелектуальні контролери вуличного освітлення можуть потребувати надійних бездротових з’єднань у розподілених місцях. Водонепроникність і відповідні температурні показники важливі, коли ці пристрої працюють поза приміщенням.

Сільськогосподарський IoT

Дистанційний моніторинг ґрунту, контроль навколишнього середовища в теплицях і моніторинг якості води в аквакультурі можуть використовувати підключення NB-IoT для передачі вимірювань із місць, де звичайна дротова мережа є незручною.

Дистанційне обладнання сигналізації

Промислові об’єкти можуть використовувати підключені термінали, щоб повідомляти про ненормальні умови, несправності обладнання або зміни робочого стану. Продуктивність антени слід оцінювати разом із доступністю мережі, керуванням живленням і підтримуваними функціями модуля зв’язку.

5. Які основні технічні характеристики антени NB-IoT?

Технічні характеристики є практичною основою для порівняння моделей антен. У наведеній нижче таблиці підсумовано опубліковані параметри представленої зовнішньої антени NB-IoT Qianmu. Технічні характеристики повинні бути підтверджені цитатою та таблицею даних для конкретної моделі, що замовляється.

Ці специфікації описують представлений продукт, а не всі антени в категорії NB-IoT. Фактична продуктивність залежить від вибраної конфігурації, середовища встановлення, діапазону частот мережі, прокладання кабелю та головного пристрою. Покупці повинні вимагати відповідні дані випробувань, коли потрібні певні критерії прийнятності.

6. Як вибрати правильну антену NB-IoT?

Вибір антени починається з комунікаційних вимог готового пристрою. Модель, яка добре працює в лабораторії, може дати інші результати, якщо її встановити поблизу металевих панелей, силової електроніки чи інших чутливих до радіочастот компонентів.

Використовуйте наступний контрольний список під час оцінки постачальників і конфігурацій антен:

• Підтвердьте смуги мережі:Перевірте частоти, які підтримуються розгорнутим оператором і модулем NB-IoT.
• Оцініть місце установки:Визначте, чи буде антена встановлена ​​всередині пластикового корпусу, поза металевою шафою або на мобільному обладнанні.
• Виберіть правильну монтажну різьбу:Перевірте товщину панелі, діаметр отвору, доступний зазор і вимоги до ущільнення.
• Установіть відповідність між сполучниками:Перевірте тип роз’єму, стать, опір кабелю та інтерфейс комунікаційного модуля.
• Виберіть відповідну довжину кабелю:Уникайте непотрібної довжини кабелю, оскільки коаксіальний кабель створює радіочастотні втрати, які можуть зменшити сигнал, що надходить до антени або приймається від неї.
• Перегляньте умови середовища:Враховуйте дощ, пил, екстремальні температури, вібрацію та вплив солі.
• Запит відповідної інформації про тестування:Перегляньте частотну характеристику, КСВ, посилення та будь-які результати випробувань навколишнього середовища, застосовні до запропонованої моделі.
• Перевірте весь пристрій:Перевірте підключення та якість сигналу, використовуючи фактичний корпус, маршрут кабелю, модуль і передбачуване місце встановлення.

Для OEM-проектів налаштування також можуть включати розміри корпусу, довжину кабелю, конфігурацію роз’єму та монтажну структуру. Обговорення цих вимог перед інструментом або масовим виробництвом допомагає зменшити інтеграційні зміни пізніше в циклі розробки.

7. Як встановлення може покращити продуктивність антени NB-IoT?

Навіть правильно підібрана антена може мати низьку продуктивність, якщо її встановити невдало. Кілька практичних заходів можуть допомогти зберегти радіочастотні характеристики та захист навколишнього середовища.

1. Виберіть відповідне положення для монтажу.Для зовнішніх корпусних антен використовуйте відповідне розташування панелі, щоб уникнути непотрібних перешкод з боку металевих конструкцій поблизу.
2. Правильно закріпіть кріплення.Дотримуйтесь інструкцій виробника щодо встановлення та вимог до затягування, щоб уникнути пошкодження різьби або ущільнення.
3. Обережно прокладіть коаксіальний кабель.Уникайте різких згинів, багаторазового згортання, защемлення та непотрібних прокладок кабелю.
4. За можливості відокремте кабель від джерел перешкод.Тримайте радіочастотну проводку подалі від шумної силової електроніки та комутаційних компонентів, якщо це дозволяє розташування обладнання.
5. Огляньте ущільнювальні компоненти.Переконайтеся, що ущільнювачі та точки вводу кабелю встановлено правильно, особливо у зовнішніх шафах.
6. Тест після остаточного складання.Оцініть реєстрацію мережі, індикатори сигналу та доставку даних на рівні додатка в типових робочих умовах.

Встановлення слід розглядати як частину конструкції антени, а не як остаточне механічне завдання. Тестування повної збірки є найнадійнішим способом виявлення проблем, які можуть не виникнути під час окремої оцінки антени.

8. Поширені запитання про антени NB-IoT

Q1: Який діапазон частот повинна підтримувати антена NB-IoT?

Необхідний діапазон залежить від діапазонів стільникового зв’язку, які використовує цільова мережа. Представлена ​​зовнішня антена Qianmu охоплює 700–960 МГц. Перед вибором моделі перевірте розгортання локальної мережі та сумісність модулів.

Q2: Чи можна встановити антену NB-IoT на металеву шафу керування?

так Гвинтова зовнішня антена часто підходить для металевих шаф, оскільки випромінювач можна розташувати поза корпусом. Для конкретної моделі слід дотримуватися монтажної конструкції, заземлення або з’єднання, а також інструкцій зі встановлення.

Q3: Чи підходить антена NB-IoT з рейтингом IP67 для використання на вулиці?

Рейтинг IP67 вказує на визначений рівень захисту від пилу та води за певних умов випробування. Він може бути придатним для багатьох зовнішніх застосувань, але повне встановлення також має підтримувати відповідну герметизацію та захист навколишнього середовища.

Q4: Чи можна налаштувати довжину кабелю та тип роз’єму?

так Qianmu перераховує варіанти кабелів від 1,5 м до 10 м і варіанти роз’ємів, включаючи тип SMA, IPEX, BNC і N. Доступність залежить від вибраної конфігурації, тому перевірте деталі роз’єму та вимоги до кабелю, коли надсилатимете запит на пропозицію.

Q5: Чи завжди вищий коефіцієнт посилення антени забезпечує кращий зв’язок?

Ні. Посилення необхідно враховувати разом із діаграмою спрямованості, орієнтацією встановлення, умовами мережі та системою прийому. Антена з вищим коефіцієнтом посилення не гарантує автоматично кращу продуктивність у будь-якому напрямку чи місці.

Q6: Як я можу зменшити втрату сигналу під час встановлення?

Використовуйте відповідний коаксіальний кабель із низькими втратами, виберіть відповідну довжину кабелю, уникайте різких вигинів, переконайтеся, що з’єднувач надійний, і розмістіть антену подалі від значних перешкод. Перевірте продуктивність після встановлення антени в остаточному корпусі.

Q7: Яку інформацію я маю надати, коли запитую налаштовану антену NB-IoT?

Надайте смуги робочих частот, модель комунікаційного модуля, матеріал корпусу, монтажні розміри, довжину кабелю, тип роз’єму, умови навколишнього середовища, цільову кількість і будь-які необхідні критерії перевірки РЧ або захисту від проникнення. Ця інформація допомагає постачальнику оцінити сумісність і порекомендувати відповідну конфігурацію.

9. Висновок: створіть більш надійне підключення IoT

Правильно підібрана антена NB-IoT допомагає підключеним пристроям підтримувати ефективний бездротовий зв’язок у різноманітних програмах, починаючи від інтелектуального вимірювання та промислового моніторингу до датчиків навколишнього середовища та систем керування на відкритому повітрі. Сумісність частот, узгодження імпедансу, монтажна структура, вибір кабелю та захист навколишнього середовища – все це сприяє кінцевому результату.

Цяньму пропонує рішення для зовнішньої антени NB-IoT із покриттям 700–960 МГц, захистом IP67, варіантами кріплення M12 і M16, а також можливістю конфігурації кабелю та роз’єму. Для виробників обладнання, системних інтеграторів і розробників продуктів IoT оцінка цих параметрів у порівнянні з реальними умовами експлуатації є важливим кроком до надійного розгортання.

Шукаєте відповідну антену для свого наступного IoT-проекту? Перегляньте сторінку продукту Qianmu NB-IoT Antenna, щоб переглянути доступні характеристики та параметри конфігурації. Якщо вам потрібна допомога у підборі смуг частот, роз’ємів, довжини кабелю або вимог до монтажу вашого обладнання,зв'яжіться з намищоб обговорити вашу заявку та запросити індивідуальне рішення антени для вашого проекту.
