Антена 4G/5G камери, що носиться на тілі

Компанія Shenzhen Qianmu Communication Technology Co., Ltd. є вітчизняним виробником антен 4G/5G для камер, що носяться на тілі.

Ми розробили власну широкосмугову вбудовану антену FPC Sub6G, сумісну з 4G LTE і основними внутрішніми та міжнародними діапазонами частот 5G Sub6G. Антена пройшла спеціальну оптимізацію продуктивності для вирішення проблем, пов’язаних із компактністю пристрою, металевим екрануванням, перешкодами від батареї, втратою сигналу через знос людського тіла та суворими умовами експлуатації.

Антена використовує надійну гнучку підкладку PI та кріпиться за допомогою промислового клею, що робить її придатною для компактних структур пристроїв. Усі продукти проходять повне тестування моделювання OTA в безехових камерах для відтворення реальних операційних середовищ. Записи випробувань VNA та OTA архівуються за партіями виробництва, а звіти про перевірки можуть бути надані за запитом.

Професійно-технічне визначення

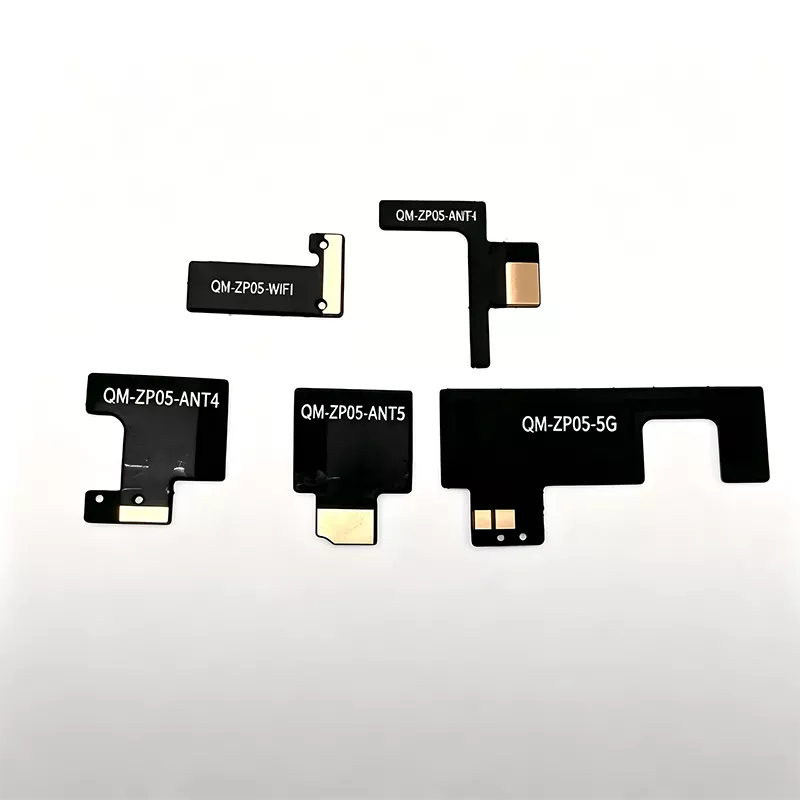

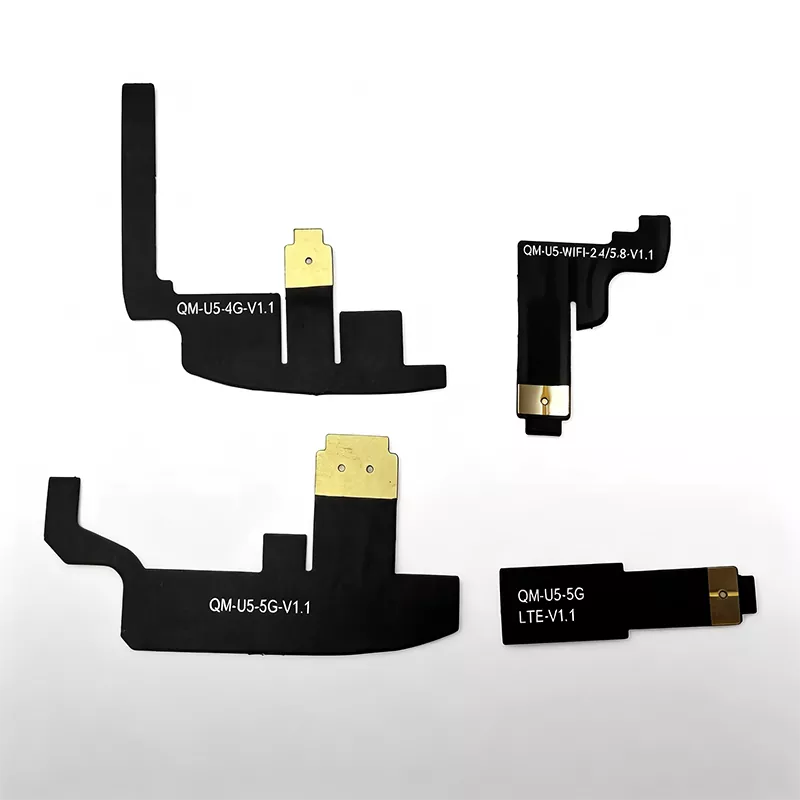

Наша телекамерна антена 4G/5G — це широкосмугова гнучка вбудована антена Sub6G PIFA FPC. Він підтримує діапазони LTE B1/B3/B5/B8/B20/B38/B40 і основні діапазони 5G Sub6G N41/N78/N79. Для антени використовується стійка до вібрації та соляних бризок плівка PI, яка добре згинається, у поєднанні з промисловим високотемпературним двостороннім клеєм і лінією живлення U.FL/IPEX RF, що робить її ідеальною для внутрішнього встановлення в камерах, що носяться на тілі.

На відміну від звичайних IoT FPC-антен, фаза проектування включає 3D-симуляцію повної системи, включаючи металевий корпус, літієву батарею, кронштейн камери, кришку екрану материнської плати та модель фантома людського тіла в середовищі моделювання.

Попередньо узгоджено з імпедансом 50 Ом на заводі та одночасно піддано тестуванню на надійність при падінні, зміні температури, соляному бризці та вологості. Це зменшує робоче навантаження клієнта на системну інтеграцію та скорочує цикл розробки поліцейських апаратних проектів.

Повний принцип роботи антени

Вся антена складається з випромінювального провідника FPC, промислового адгезивного шару підкладки, коаксіального фідера U.FL і узгоджувальної радіочастотної мережі материнської плати, що забезпечує двонаправлене перетворення високочастотних електромагнітних хвиль для передачі та прийому стільникового сигналу 4G/5G.

Під час передачі комунікаційний модуль реєстратора перетворює відеопотоки, екстрені сповіщення та дані про місцезнаходження у високочастотні електричні сигнали, які по коаксіальному кабелю передаються на резонансну структуру FPC. Потім ці сигнали перетворюються на електромагнітні хвилі 4G/5G для зовнішнього випромінювання, надсилаючи доказову інформацію на базову станцію.

Під час прийому антена вловлює електромагнітні хвилі від базової станції та перетворює їх в електричні сигнали, які потім передаються назад на модуль для завершення команди планування та віддаленого прийому параметрів.

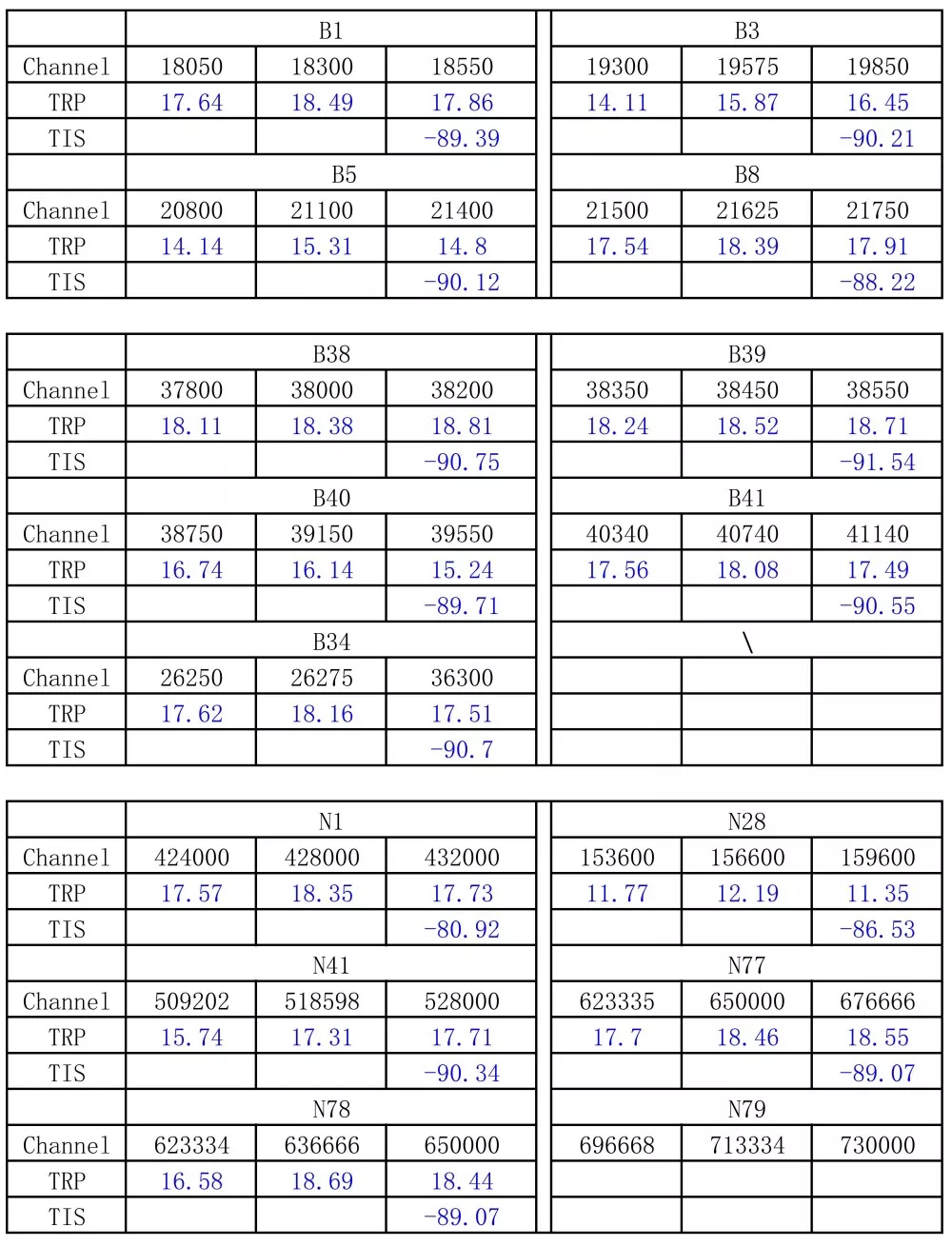

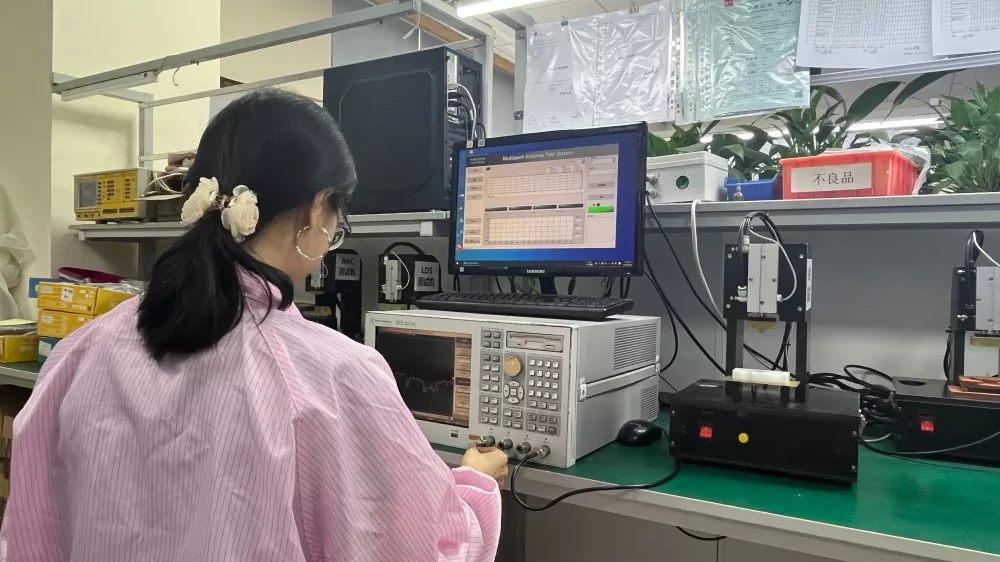

Щоб компенсувати втрати радіочастот, викликані носінням на спині людини, ефективність покращується шляхом моделювання в безеховій камері з використанням моделі фантома людського тіла, що призводить до покращення чутливості прийому TIS на 22,8 дБ порівняно зі звичайними антенами FPC. За змодельованих умов носіння ефективність стандартної антени для LTE B8 становить лише 40,46%, тоді як антена Qianmu досягає ≥52% для LTE низьких частот і ≥47% для 5G N78. Кожна партія проходить відбір проб і повторне тестування за допомогою VNA, з кривими випробувань і записами про виробництво, які архівуються для перевірки замовником.

Сумісні пристрої та аксесуари

Сумісний з кінцевими пристроями

1. Громадська безпека та дорожня поліція 4G/5G Натільна камера високої чіткості правоохоронних органів

2. Натільна камера для збору аудіовізуальних доказів міського управління, управління дорогами та пожежної служби

3. Вибухозахищений іскробезпечний записувач правоохоронних органів для хімічної та гірничодобувної промисловості

4. Термінал для запису одиночного солдата інспекції живлення

5. Пристрій правоохоронних органів 4G/5G для одного солдата за кордон

Сумісний модуль зв'язку

- Модуль зв'язку 4G LTE Cat.1 / Cat.4 Домашній/імпортний модуль зв’язку 5G Sub-6GHz Багаторежимний інтегрований модуль зв'язку 4G+5G+WiFi

Заводські матеріали для виробництва

Коаксіальні кабелі U. FL/IPEX різної довжини, армуючі сталеві пластини та стійка до високих температур промислова клейка основа. Настроювана довжина кабелю та специфікації роз’єму залежно від конструкції материнської плати, щоб мінімізувати вторинну обробку для клієнтів.

Технічні характеристики

Посібник із закупівлі та вибору антен

1. Зосередьтеся на реальних даних вимірювань повних пристроїв, які носять на тілі, а не покладайтеся виключно на параметри вільного простору. Типові таблиці даних виробника містять вимірювання, зроблені на оголених дошках; продуктивність значно погіршується після встановлення в корпусі пристрою та зношування. Купуючи, завжди вимагайте звіти про випробування повної системи VNA/OTA і не покладайтеся лише на теоретичні характеристики.

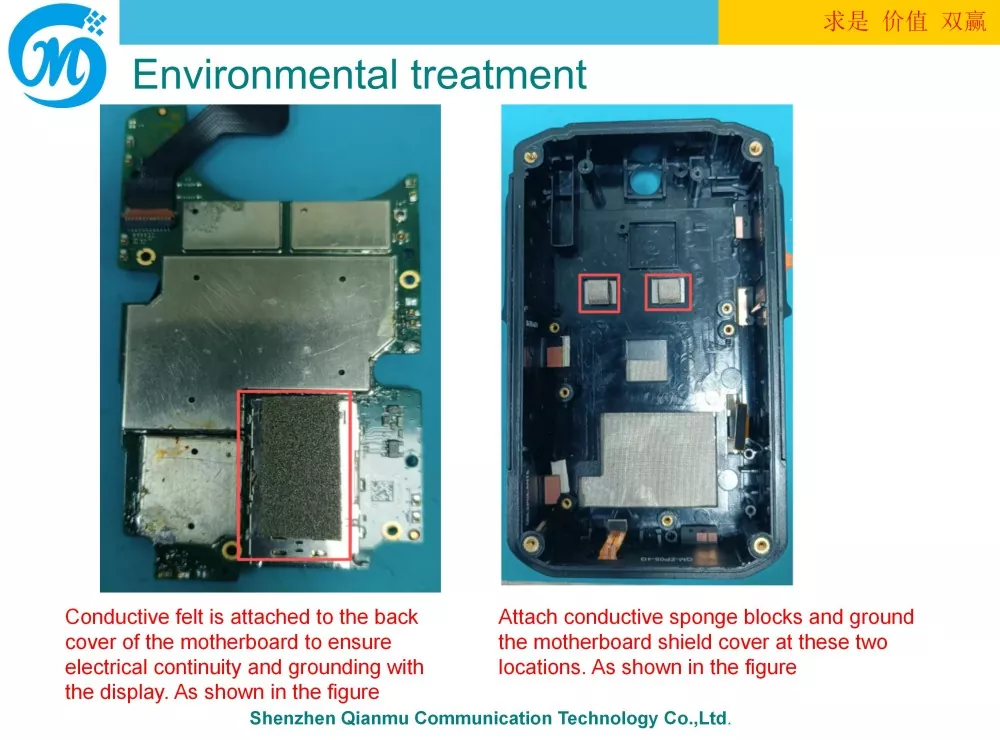

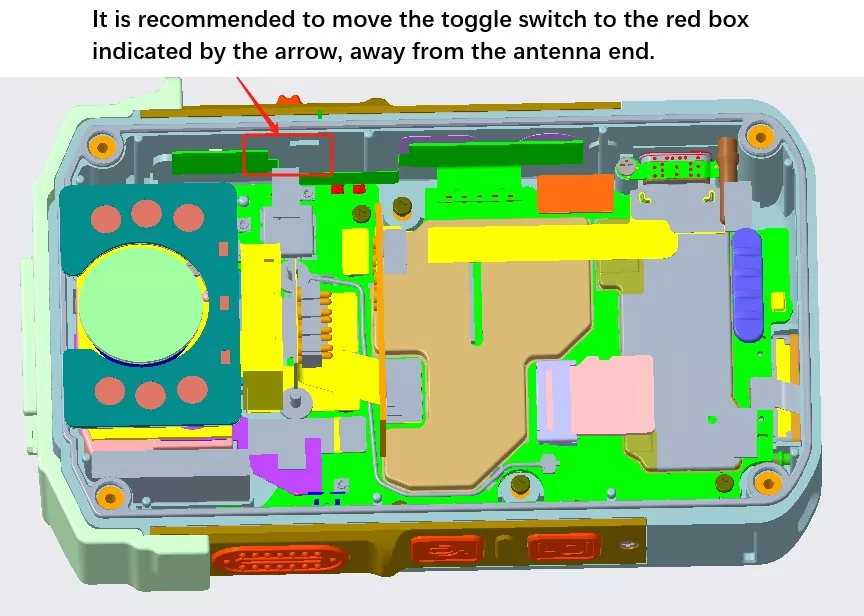

2. Пріоритет вибору фабрики-постачальника з досвідом масового виробництва обладнання для правоохоронних органів для одного солдата. Складність одноразових пристроїв полягає в роботі з перешкодами від металевих корпусів і батарей, зносу людського тіла та суворих умов. Заводи з попереднім досвідом роботи над проектами можуть надати ранні рекомендації щодо конструкцій і друкованих плат, зменшуючи потребу в модифікаціях форм і переробці.

3. Розмежуйте внутрішні та міжнародні діапазони частот і чітко визначте стандарти перевірки надійності. Для домашніх проектів підтвердьте LTE B1/B3/B5/B8/B20 і 5G N41/N78/N79; для експортних проектів підтвердьте відповідні діапазони частот за кордоном. Вимагають завершення випробувань на падіння, сольові тумани та відбір проб при високій/низькій температурі. Антени споживчого класу не можуть відповідати вимогам поліцейських польових операцій.

4. Цінуйте радіотехнічні послуги та уникайте простого порівняння цін. Розробка проекту часто стикається з перешкодами, відхиленням частоти та погіршенням характеристик носіння. Посередникам бракує технічних можливостей РФ; визначити пріоритет виробників, які можуть надати рекомендації щодо компонування та допомогти у вирішенні повних системних збоїв.

Чому варто вибрати Shenzhen Qianmu Communications?

1. Прямі поставки з заводу-виробника без націнок посередників. Внутрішня виробнича лінія займається різанням FPC, армуванням, клейкою підкладкою та повною електричною перевіркою. Конкурентоспроможні ціни для оптових замовлень, підтримуються довгострокові рамкові постачання, підходить для поліцейських проектів закупівель.

2. Спеціалізуючись на індивідуальному спорядженні для солдатів, ми брали активну участь у дослідженнях і розробках на ранніх стадіях і маємо великий досвід у масовому виробництві та розгортанні різноманітних натільних камер і терміналів для одного солдата. Для нових проектів ми можемо отримати 3D-дизайни, надати рішення щодо компонування антени та обмежень зазору, уникнути недоліків конструкції та зменшити витрати на модифікацію форми.

3. Гнучке налаштування OEM/ODM підтримує нерегулярне різання FPC, довжину механізму подачі, специфікації роз’єму та точне налаштування діапазону частот; доставка стандартного зразка протягом 35 робочих днів.

4. Повні можливості підтримки зовнішньої торгівлі [Заповнювач зображення: Збірник сертифікаційних документів (CE, FCC, RoHS, ISO)] Компанія має незалежні права на імпорт і експорт і має повний набір кваліфікації. Ми можемо надати технічні специфікації та звіти про випробування англійською мовою, підтримувати умови торгівлі FOB Шеньчжень і зв’язуватися з закордонними постачальниками рішень безпеки та покупцями.

5. Наскрізна технічна підтримка після продажу: у разі аномалій сигналу 4G/5G у всьому пристрої радіочастотні інженери допоможуть визначити першопричину (антена, структура або модуль), не поспішно приписуючи проблему проблемам антени. Безперервна технічна співпраця забезпечується на етапах тестування зразків, дослідного та масового виробництва.

FAQ

Питання 1: Чи можна використовувати антену камери 4G/5G спільно з модулем Wi-Fi?

A: Ця антена розроблена для стільникових діапазонів 4G LTE/5G Sub6G. Якщо потрібна функція Wi-Fi, рекомендується налаштувати окрему антену Wi-Fi, оскільки використання однієї антени може спричинити перешкоди та погіршити продуктивність стільникового зв’язку.

Q2: Камера, що носить на тілі, має неправильну внутрішню порожнину; чи підтримує антена спеціальне вирізання, щоб відповідати таким формам?

В: Підтримує різання на замовлення. Клієнт надає 3D-креслення корпусу, а ми оцінюємо доступний простір, щоб запропонувати дизайн форми, завершити прототипування та провести реальні випробування на повну підгонку пристрою.

Q3: Чи існують інші способи закріплення антени FPC, окрім використання клейкої підкладки?

A: Для масового виробництва натільних камер із компактними корпусами основним методом є промислове склеювання. Роз'єми ZIF займають значний простір і використовуються рідко; суворо забороняється затискати гвинт на ділянці провідника антени, оскільки це може пошкодити антену та призвести до поломки при ударі.

Питання 4: чи завжди поганий сигнал 4G/5G на камері, що носить на тілі, пов’язаний з проблемами якості антени?

A: Не обов'язково. Більшість проблем із сигналом виникає через недостатню відстань, розташування антен поблизу металевих джерел перешкод, слабкі роз’єми або відсутність імітації людського тіла. Інженери можуть відтворити робочі умови, щоб точно визначити першопричину проблеми.

Q5: Чи підтримується фабричний аудит? Чи можна надавати кваліфікаційні документи третім особам?

Відповідь: Виїзні аудити надаються за попереднім записом. Доступні електронні версії ISO, RoHS, CE, FCC і звіти про тестування партій; для тендерів на поліцейські закупівлі можна надати паперові копії з печаткою.
