Антена Лора

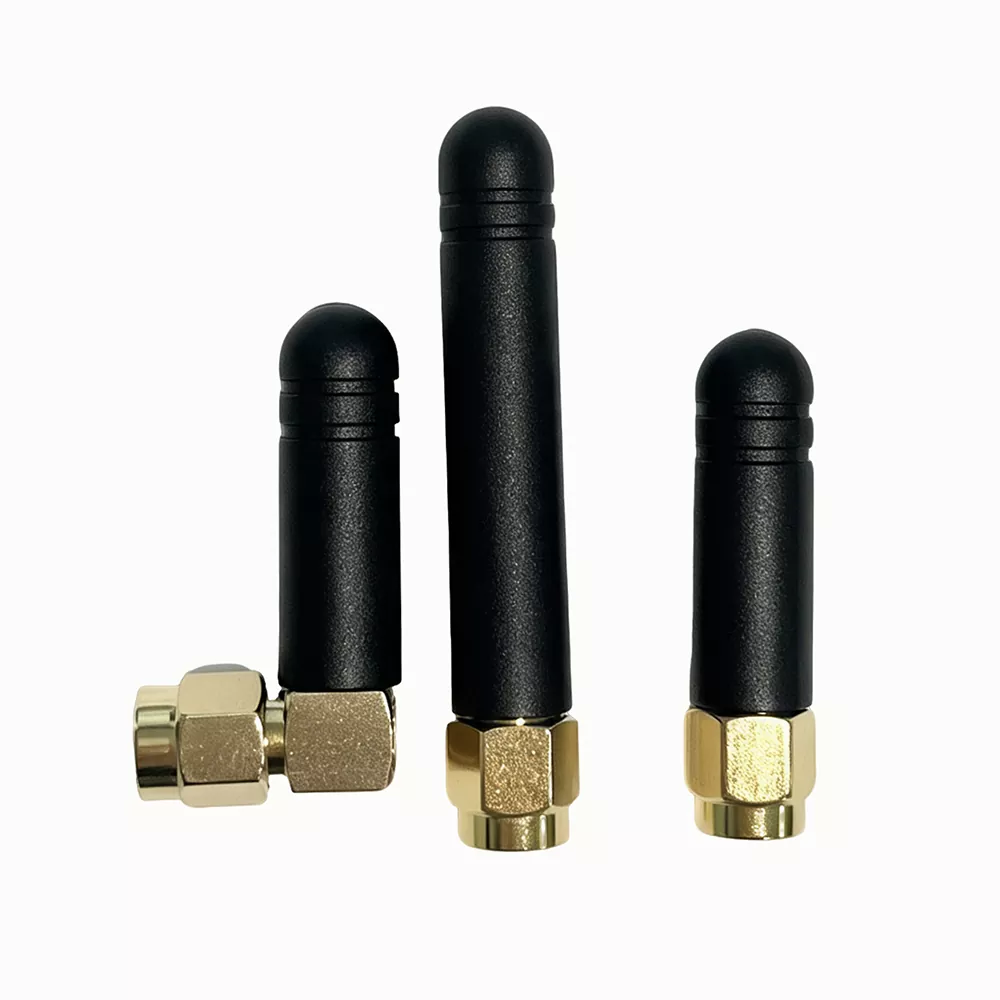

Антена LoRa — це промислова зовнішня стержнева радіочастотна антена IoT 433 МГц і 868–920 МГц, призначена для зв’язку з розширеним спектром на великі відстані.

Ця антена, розроблена компанією Qianmu Communication, має роздільну структуру зовнішнього стрижня, яку можна гнучко встановлювати на корпусах пристроїв, стовпах і коробках, зменшуючи втрати екранування сигналу, спричинені металевими корпусами, стінками та материнськими платами.

У ньому використовується цілісний формований генератор із чистої міді та корпус із стійким до атмосферних впливів ПВХ, що точно покриває низьку смугу 433 МГц і глобальну смугу ISM 868–920 МГц.

Завдяки стабільній пакетній продуктивності антена LoRa підходить для мережевих проектів IoT на далекі відстані з низьким енергоспоживанням.

Принцип роботи

Антена Qianmu Communication 433/868–920 МГц LoRa використовує конструкцію сегментованого резонансного генератора в поєднанні з всенаправленим радіочастотним випромінюванням для передачі та прийому сигналу на великі відстані.

Внутрішня структура включає радіочастотний роз’єм, генератор узгодження імпедансу, ізоляційний екрануючий шар і водонепроникний захисний корпус. Всі параметри продуктивності перевірені ВЧ-лабораторією компанії за допомогою векторного аналізатора мереж.

1. Дводіапазонний сегментований резонансний дизайн

Антена містить два незалежно узгоджених генератора для діапазону низьких частот 433 МГц і діапазону ISM 868–920 МГц. Виміряний повнодіапазонний КСВ становить ≤1,3, що забезпечує стабільний резонанс в обох частотних діапазонах.

Одна антена підтримує два основні діапазони зв’язку LoRa, не вимагаючи окремого інвентарю.

2. Дизайн всеспрямованого випромінювання на 360°

Симетрична структура осцилятора у формі стрижня забезпечує рівномірне горизонтальне випромінювання з коливаннями ≤1 дБ і зменшує сліпі зони сигналу.

За тієї самої потужності передачі виміряна відстань передачі на відкритому просторі в 2,8 рази більша, ніж у вбудованої антени пристрою, що підтримує багатоспрямовану мережу пристроїв без дисбалансу сигналу.

3. Металеве екранування та захист від перешкод

Мідні екрануючі кільця інтегровані в основу антени для зменшення електромагнітних перешкод від материнських плат шлюзів, промислових двигунів і кабелів живлення.

У середовищах із сильними перешкодами, наприклад на заводах і підстанціях, виміряні втрати пакетів даних зменшуються на 65%, забезпечуючи стабільну передачу даних IoT.

4. Зовнішня атмосферостійка структура

Антена має водонепроникний корпус із потовщеного ПВХ з герметичними гумовими прокладками. Він пройшов 72-годинні випробування на циклічне старіння та випробування на стійкість до дощової води від -40°C до +70°C.

Генератор залишається захищеним від окислення з відхиленням частоти в межах ≤±2 МГц, зберігаючи стабільну роботу на відкритому повітрі.

5. Відповідність стандартного опору 50 Ом

Антена використовує точне заводське налаштування імпедансу та підтримує стандартні радіочастотні інтерфейси для пристроїв LoRa.

Це зменшує відбиття сигналу, викликане невідповідністю імпедансу, знижує потужність передачі пристрою на 12% і подовжує термін служби батареї.

Сумісний із допоміжними пристроями

Ця антена LoRa має сильну радіочастотну сумісність і може бути безпосередньо підключена до переважної більшості малопотужних комунікаційних терміналів iot без адаптерів

1. Комунікаційний хост LoRa: шлюз LoRa 433 МГц, промисловий концентратор LoRa 868/915 МГц, зовнішня базова станція збору даних LoRa, бездротова радіопередача даних

2. Інтелектуальні сенсорні термінали: датчик температури та вологості ґрунту, датчик моніторингу якості води, газова/пожежна димова сигналізація, колектор тиску рівня рідини

3. Промислові пристрої Інтернету речей (iot): термінал збору даних майстерні, бездротовий канбан виробничої лінії, хост тегу розташування товарів на складі

4. Аксесуари для розумного міста: контролер однієї лампи вуличного ліхтаря, паркувальний магнітний детектор, монітор стану кришки люка, вулична охоронна сигналізація

5. Додаткові радіочастотні компоненти: радіочастотні фідери, дільники потужності сигналу, радіочастотні релейні модулі посилення

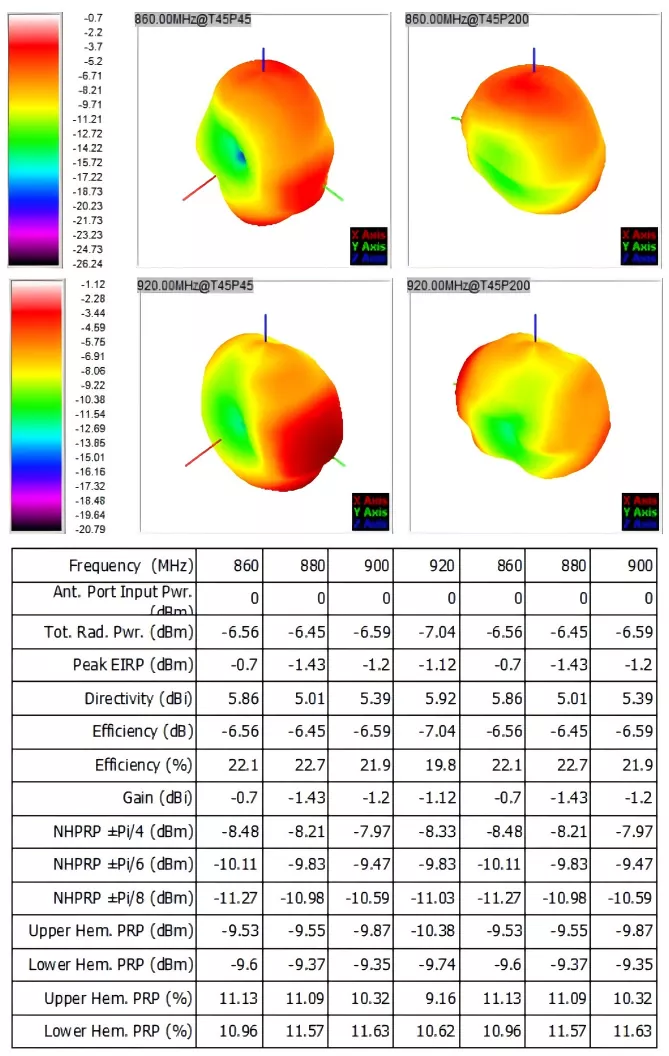

Стандартизовані технічні умови

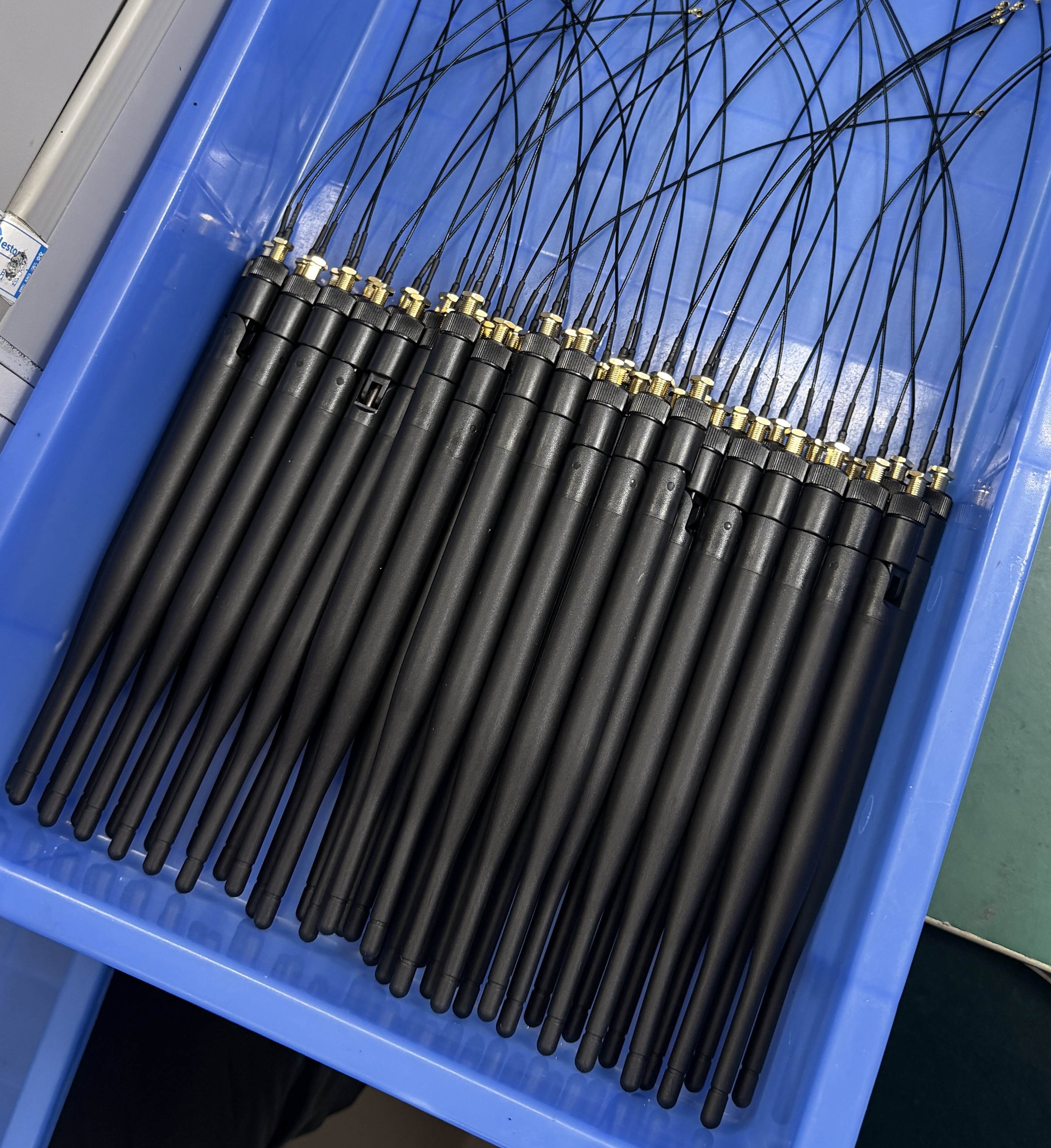

Усі параметри є результатами власних випробувань радіочастотної безехової камери. Кожна партія антен LoRa поставляється з паперовим фабричним випробувальним аркушем, який можна використовувати для прийняття проекту, експортної митної декларації, перевірки кваліфікації Сторони А:

Посібник із закупівель

Багато покупців IoT та інженерів-дослідників обирають моделі в основному на основі ціни, що може призвести до недостатньої відстані передачі, пошкодження зовнішнього середовища, переробки проекту та збільшення витрат пізніше.

Купуючи антену Qianmu Communication LoRa, модель можна вибрати відповідно до чотирьох ключових факторів:

1. Виберіть відповідно до вимог діапазону частот

Для європейського експорту та внутрішніх муніципальних проектів надається перевага діапазону 868 МГц. Діапазон 433 МГц підходить для домашніх сільськогосподарських угідь і промислових сенсорних пристроїв 433 МГц.

Для багатодіапазонних гібридних мережевих проектів вибирайте дводіапазонні зовнішні антени LoRa 433/868–920 МГц для підтримки різних пристроїв однією антеною.

2. Виберіть відповідно до операційного середовища

Для внутрішніх сухих приміщень і офісів можна вибрати стандартні моделі відповідно до умов застосування.

Для відкритих сільськогосподарських угідь, муніципальних вуличних ліхтарів і прибережних середовищ із високою вологістю або високим вмістом солі вибирайте водонепроникні та атмосферостійкі моделі IP65, щоб запобігти проникненню води та виходу з ладу.

Для регіонів з мінусовою температурою в північних районах переконайтеся, що виріб підтримує роботу при низьких температурах ≥-40°C.

3. Виберіть відповідно до вимог до відстані передачі

Для внутрішнього обладнання на короткій відстані можна вибрати антени з низьким коефіцієнтом посилення.

Для зовнішнього моніторингу на сільськогосподарських угіддях і в парках, що охоплюють кілька кілометрів, слід використовувати дводіапазонні антени з високим коефіцієнтом посилення, щоб зменшити інвестиції в шлюз.

4. Виберіть відповідно до вимог проекту

Для лабораторних випробувань і короткострокових проектів можна придбати невелику кількість стандартних моделей.

Для довгострокових великомасштабних проектів, таких як «розумні міста» та «розумне сільське господарство», можна вибрати масове налаштування за допомогою трафаретного друку логотипів і спеціальних інтерфейсів, щоб підтримувати незмінний вигляд обладнання та зменшувати довгострокові витрати на експлуатацію та обслуговування.

FAQ

Q1: Чи підтримує ця зовнішня антена LoRa одночасно діапазони частот 433 МГц і 915 МГц?

A1: Зовнішня антена LoRa Qianmu Communication охоплює весь діапазон 430-440 МГц, 860-930 МГц і ідеально сумісна з основними діапазонами ISM 433 МГц, 868 МГц і 915 МГц. Одну антену можна адаптувати до пристроїв LoRa в різних регіонах.

Q2: Чи можна налаштувати інтерфейс антени, ЛОГОТИП корпусу та експортну упаковку?

A2: Повністю настроюється. Як фабрика-джерело ми можемо замінити різні типи радіочастотних інтерфейсів, таких як SMA/BNC/N/IPEX на вимогу, підтримувати шовкотрафаретний друк ЛОГОТИПУ бренду клієнта на оболонці, спеціальну нейтральну англійську експортну кольорову коробку, а мінімальна кількість замовлення для індивідуальних замовлень OEM/ODM можна гнучко узгодити.

Q3: Як ми можемо підтвердити фактичну відстань передачі зовнішньої антени LoRa? Чи можемо ми надати дані вимірювань?

A3: Так. До кожної партії зовнішніх антен LoRa додається звіт про випробування радіочастотної безехової камери.
