Антена NFC

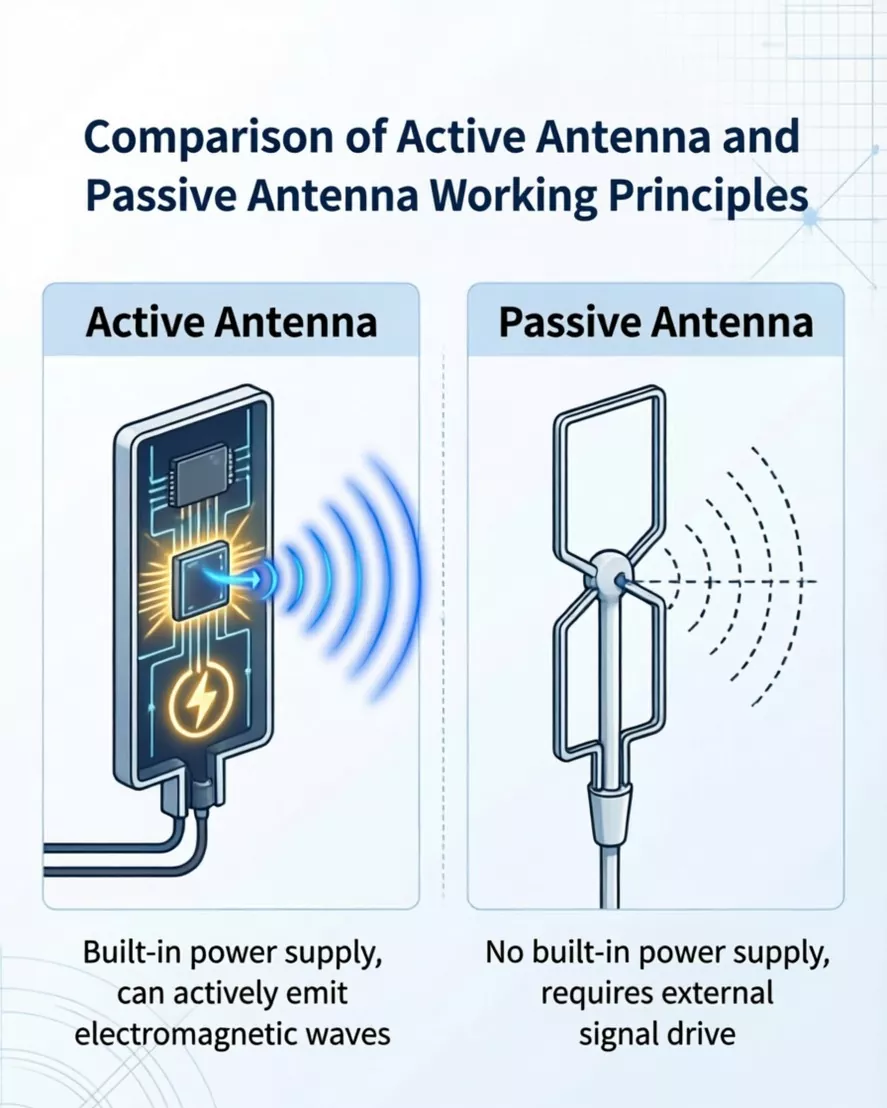

Що таке м’яка антена з інтегрованою NFC? Що таке активна антена?

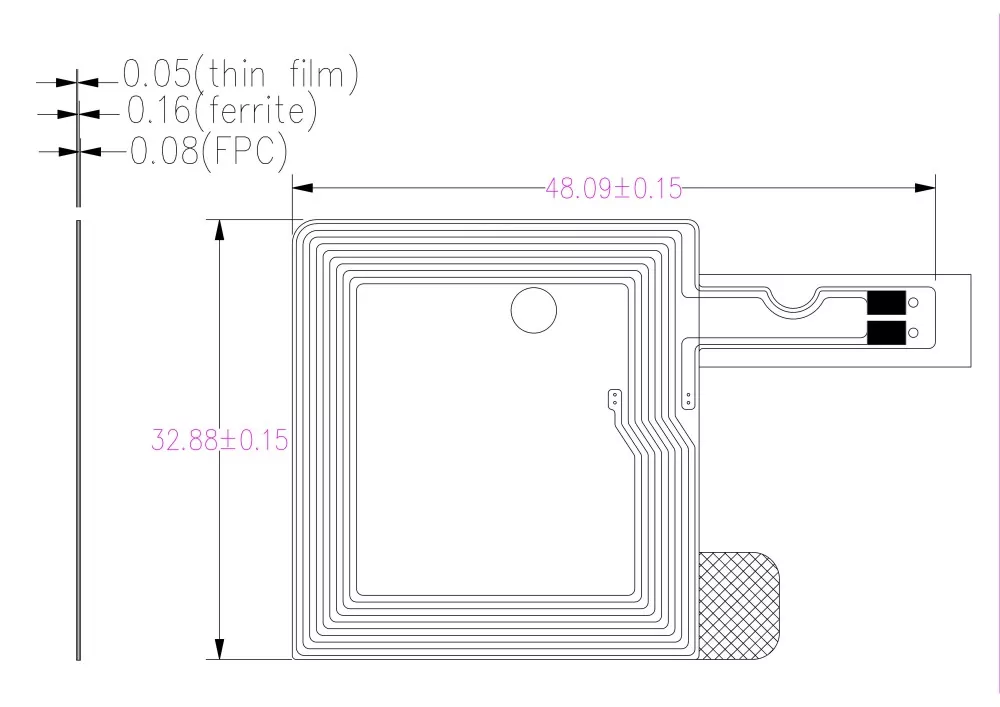

1.1 Вбудована м’яка антена NFC (гнучка антена FPC)

Вбудована гнучка антена NFC (гнучка друкована антена NFC) — це тип антени NFC, виготовленої на основі гнучкої друкованої плати (FPC) і розробленої для роботи в діапазоні частот 13,56 МГц. Він використовує електролітичну мідь як провідний матеріал котушки та застосовує процес прецизійного травлення для формування індивідуальних візерунків котушки з певними поворотами та геометричними структурами. У поєднанні з феритовою магнітною плівкою як ізоляційним шаром цю гнучку антену можна легко інтегрувати в електронні пристрої за допомогою клейових або відривних монтажних рішень 3M.

Основні компоненти:

- Підкладка FPC:Гнучкий матеріал друкованої плати, який забезпечує легкість і гнучкість, товщиною від 0,14 до 0,27 мм.

- Мідна котушка:Котушка, виготовлена ​​за допомогою електролітичного травлення міді, визначає індуктивність антени та характеристики резонансної частоти.

- Феритовий шар:Магнітний матеріал з високою проникністю, який зменшує інтерференцію металу, покращує ізоляцію магнітного поля та покращує спрямованість передачі сигналу.

- Клейовий шар:Використовуються оригінальні клейкі матеріали 3M, що забезпечують надійну міцність з’єднання та відмінну стійкість до високих температур.

- Способи підключення:Підтримує різні варіанти підключення, включаючи термінали IPEX, паяльні головки, пружинні контакти та інші індивідуальні інтерфейси.

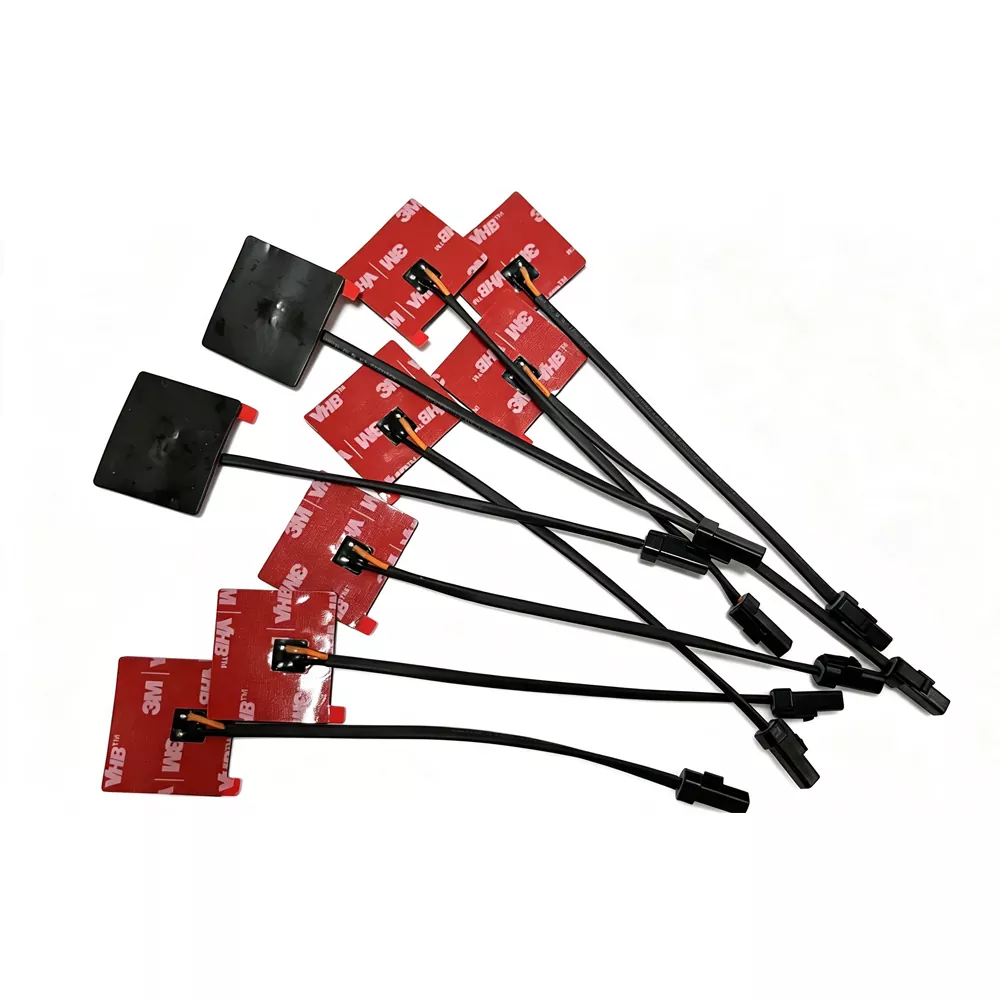

1.2 Активна антена NFC

Активна антена NFC відноситься до антенної системи, яка на основі звичайної антени NFC об’єднує активний безконтактний інтерфейс або схему підсилення/керування сигналом.

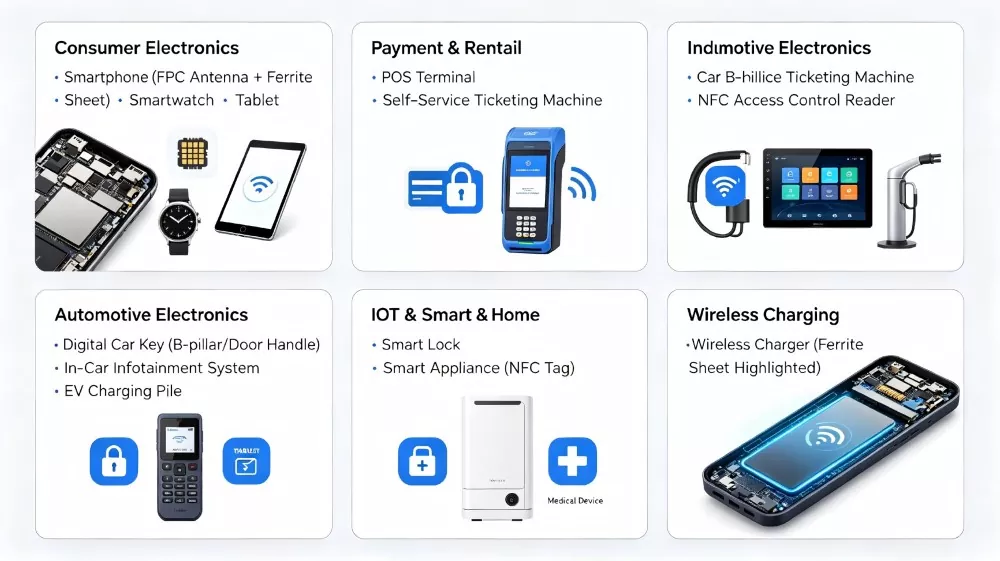

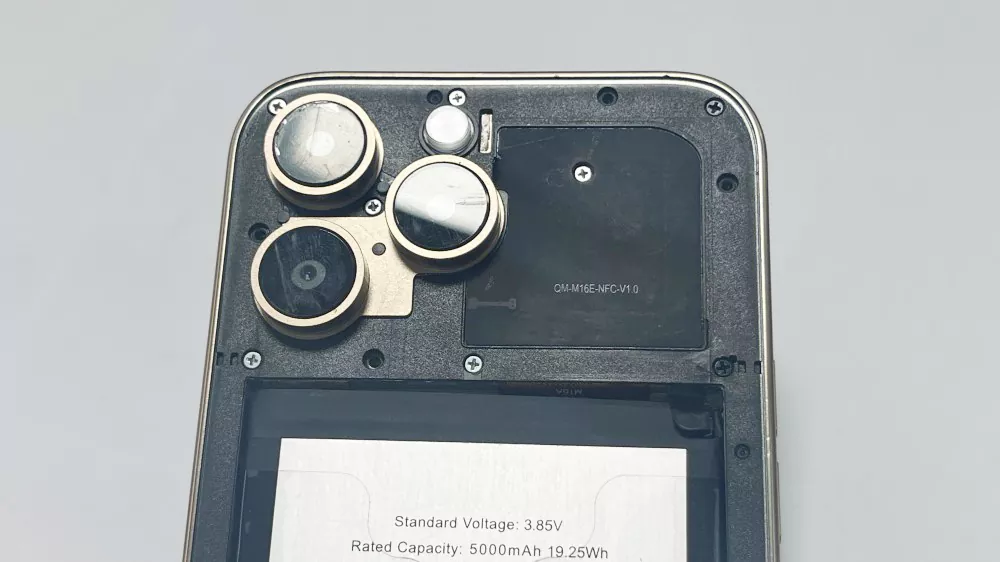

Застосовні пристрої

Чому варто вибрати антену NFC Qianmu Communication?

1. Ультратонкий, гнучкий дизайн - товщина лише 0,14–0,27 мм, ідеально підходить для ультратонких пристроїв і гнучких вимог до встановлення.

2. Феритовий ізоляційний шар - включений стандартний ферит, який ефективно захищає від перешкод від металевого середовища.

3. Кілька методів встановлення - підтримує різні варіанти, включаючи клейку основу 3M (знімний клей), клеми IPEX і паяння.

4. Широкотемпературна робота - Діапазон робочих температур: від -40 ℃ до +85 ℃

5. Повністю відповідає стандартам - відповідає екологічним стандартам RoHS

6. Customized Services - Fully customizable support for dimensions, shapes, coil turns, inductance values, and more.

7. Швидка доставка - швидке виготовлення зразків і ефективна доставка масового виробництва.

8. Професійна підтримка моделювання - Надання електромагнітного моделювання та рекомендацій щодо оптимізації всієї машини.

Радіочастотна поведінка та міркування на системному рівні

Продуктивність антени NFC залежить не лише від її основних електричних характеристик, але й від загального електромагнітного середовища, створеного кінцевою структурою пристрою. Такі фактори, як вибір матеріалу, внутрішнє розташування та навколишні компоненти, можуть значно вплинути на ефективність антени та стабільність зв’язку.

1. Ефект розстроювання металу

Якщо антену встановлено поблизу металевих компонентів, включаючи батареї, екрануючі кришки або механічні рами, індуковані вихрові струми можуть змінити електромагнітні характеристики та зрушити резонансну частоту. Без належної феритової ізоляції цей ефект розстроювання може спричинити резонансне відхилення, нижчу ефективність зв’язку та зниження надійності зв’язку.

2. Функція феритового шару в стабілізації поля

Феритовий магнітний шар забезпечує більше, ніж захист від перешкод. Він також працює як напрямний шар магнітного потоку, спрямовуючи магнітне поле на неметалеву сторону антени. Це допомагає підвищити ефективність з’єднання, оптимізувати передачу сигналу та мінімізувати втрати енергії в додатках, де поблизу знаходяться металеві компоненти.

3. Чутливість узгодження імпедансу

Системи NFC, що працюють на частоті 13,56 МГц, потребують точного узгодження імпедансу через їхню чутливість до змін конструкції корпусу, товщини клею та деформації котушки. Невеликі зміни в механічній структурі можуть впливати на точку резонансу та добротність, що робить необхідним налаштування на системному рівні після інтеграції антени.

4. Зв'язок з архітектурою пристрою

На продуктивність антени також впливають діелектричні характеристики навколишніх матеріалів, включаючи пластикові корпуси, скляні кришки та друковані плати. Матеріали з вищою діелектричною проникністю можуть створювати додаткову паразитну ємність, що призводить до вужчої смуги пропускання та зменшення запасу зв’язку.

5. Активний проти пасивного впливу на систему

Для конфігурацій активної антени NFC схема керування безпосередньо впливає на розподіл і силу електромагнітного поля. Хоча цей підхід може збільшити відстань зв’язку, він також підвищує чутливість до змін навантаження та вимагає більш точного контролю заземлення, екранування та загальної конструкції системи.

Технічні характеристики

Порівняно з аналогами: відмінні переваги Qianmu Communications

Керівництво по установці

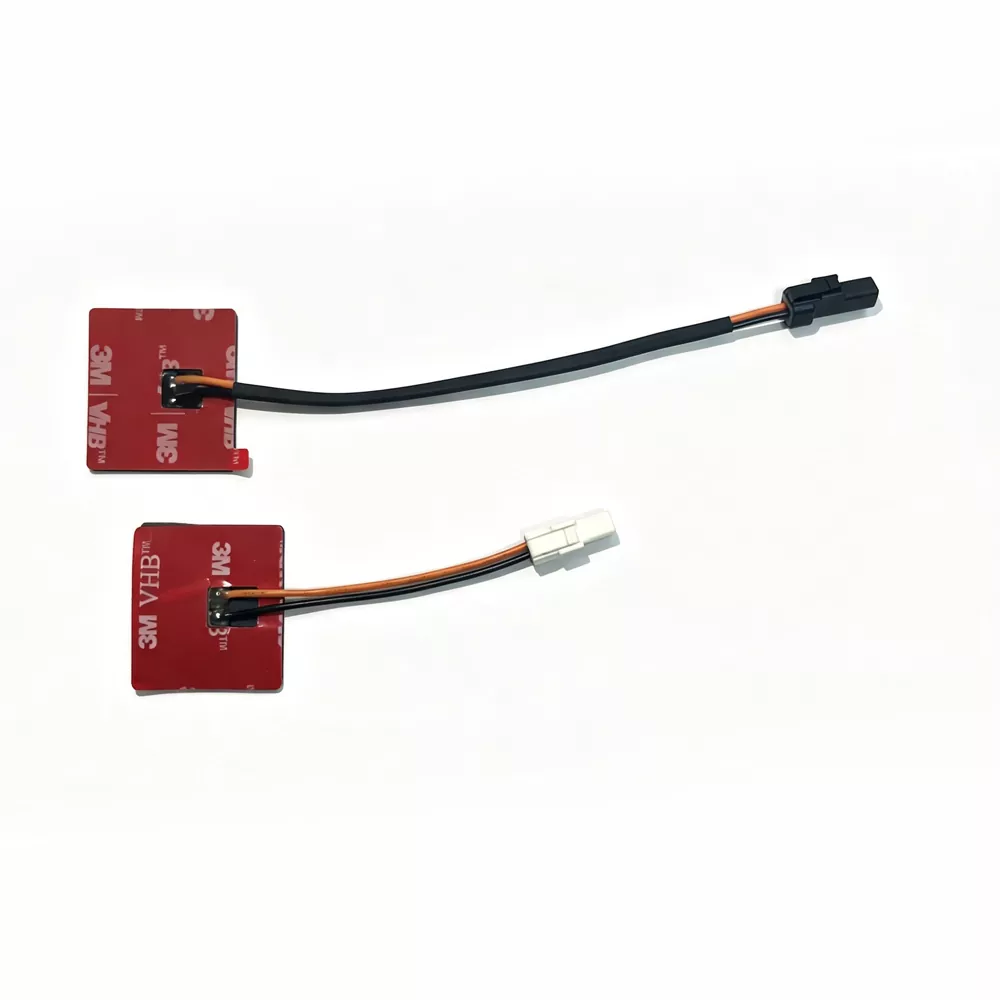

Монтаж на клейкій основі (гнучка антена FPC)

Це найпоширеніший метод встановлення антени NFC:

Етапи встановлення:

1. Очистіть поверхню. Використовуйте серветку, змочену спиртом, щоб очистити місце встановлення (внутрішню поверхню корпусу пристрою або поверхню батареї), переконавшись, що на ньому немає масла та пилу.

2. Обережно зніміть клейку захисну плівку 3M із задньої частини антени.

3. Вирівнювання та розташування - Вирівняйте антену з призначеним місцем встановлення, переконавшись, що зона котушки вільна.

4. Притисніть міцно та рівномірно – від центру до країв, щоб усунути бульбашки повітря.

5. Curing and Waiting - Allow to stand for 24 hours to achieve optimal bonding strength.

Примітки щодо встановлення:

Відгуки клієнтів

«Вбудована м’яка антена NFC від Qianmu Communications продемонструвала стабільну продуктивність у нашій новій моделі смартфона, досягнувши діапазону зчитування 85 мм. Феритовий шар ефективно захищає від перешкод батареї, а стабільність якості в масовому виробництві є чудовою». - Виробник бренду, Shenzhen Junge Technology Co., Ltd.

«Активні антени NFC, які використовуються в POS-терміналах, вимагають високої надійності та потужних радіочастотних полів. Продукти Qianmu Communication пройшли наше суворе тестування EMVCo, і ми вже придбали понад 300 000 одиниць». – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Виробник платіжних терміналів

FAQ

Q1: Яка робоча частота вбудованої програмної антени в NFC?

В: NFC працює в міжнародно стандартизованому діапазоні частот 13,56 МГц ±7 кГц, який зазвичай використовується в системах зв’язку ближнього поля для бездротової передачі даних на короткій відстані.

Q2: Яка типова відстань для читання?

A: Діапазон зв’язку, як правило, обмежений кількома сантиметрами, як правило, приблизно 5–8 см, залежно від конструкції антени, конструкції пристрою та умов встановлення.

Q3: Коли потрібна NFC-антена з феритовим сердечником?

A: Якщо антену потрібно встановити на поверхню батареї, поблизу металевого корпусу або в середовищі з металевими компонентами, важливо використовувати антену, оснащену феритовим шаром. Феритовий шар може ефективно ізолювати зворотні вихрові струми, спричинені металом.

Q4: Яка різниця між вбудованою програмною антеною NFC та активною антеною?

A: Вбудована пасивна антена є пасивним компонентом, який покладається на індукцію магнітного поля від пристрою зчитування/запису, що робить його придатним для стандартних програм NFC. Активна антена інтегрує схеми посилення сигналу та керування, що дозволяє їй активно генерувати потужніше РЧ-поле, що робить її ідеальною для таких сценаріїв, як платіжні термінали, яким потрібен більш надійний сигнал.

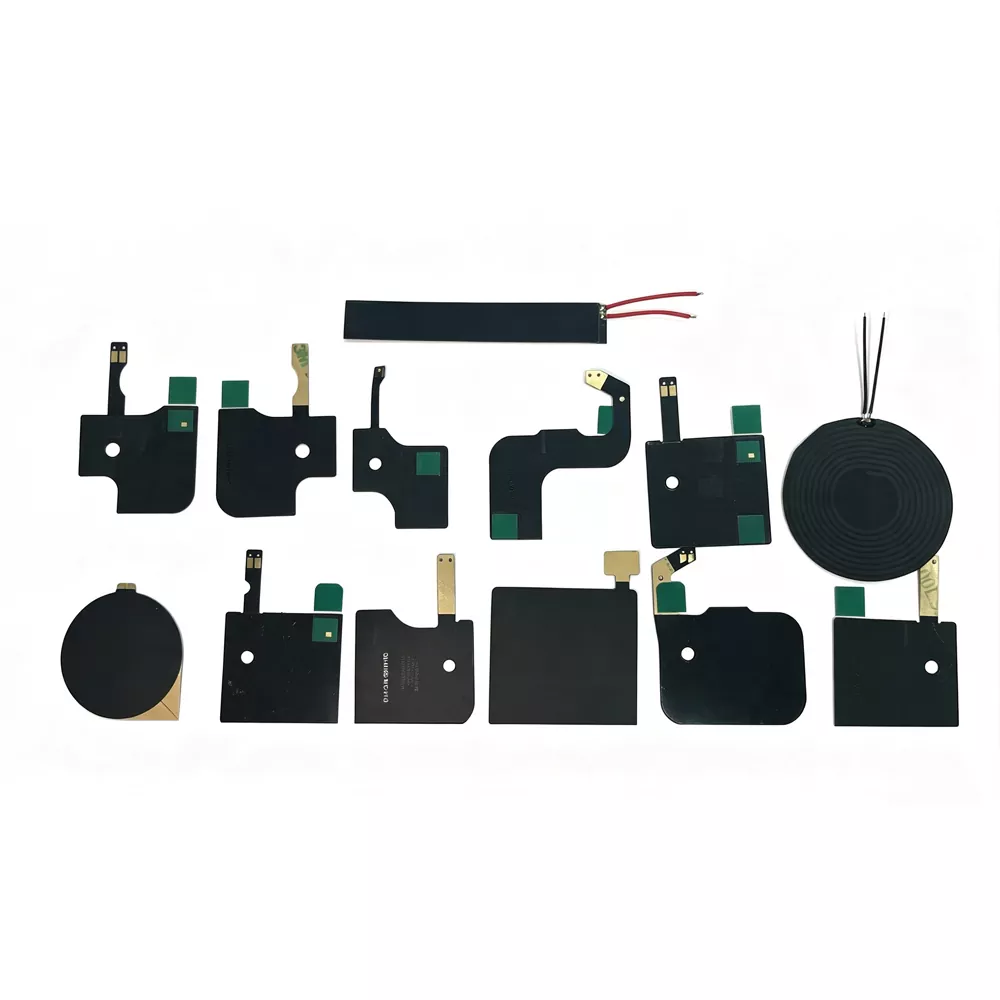

Q5: Чи можна налаштувати розмір і форму?

A: Так, Qianmu Communications підтримує нестандартні дизайни будь-яких розмірів, включаючи прямокутні, круглі та неправильні форми.

Q6: Який діапазон індуктивності зазвичай використовується?

A: Типові конструкції потрапляють в діапазон індуктивності приблизно 1–2 мкГн, залежно від вимог до налаштування та узгодження імпедансу.

Q7: Які загальні методи встановлення?

A: Є три основні способи встановлення: ① клейка підкладка 3M (гнучка антена FPC – найчастіше використовується); ② Роз’єм IPEX (вставного типу); ③ Паяльна установка.

Q8: Qianmu Communication – трейдер чи фабрика?

A: Qianmu Communications є виробником, який об’єднує дослідження та розробки, виробництво та продажі. Ми володіємо власною фабрикою та маємо повну виробничу лінію, а також надійну систему контролю якості - ми далеко не просто торгова компанія.
