Панельна антена

Що таке спрямована плоска панельна антена

Наша настінна спрямована плоска антена 14DBI — це спрямована антена з вузьким пучком випромінювання з високим коефіцієнтом посилення, спеціально розроблена для внутрішньої міжміської мережі Wi-Fi, прийому сигналу зовнішньої базової станції та підсилення бездротового сигналу. Сигнали звичайних всенаправлених антен поширюються на 360°, а відстань передачі обмежена; Спрямовані антени покладаються на свої задні відбивачі, щоб збирати радіочастотні сигнали та концентрувати радіочастотну енергію в одному напрямку, значно покращуючи можливості передачі на великі відстані. Наша серійно виготовлена внутрішня та зовнішня антена подвійного призначення має вбудований герметичний пластиковий корпус, є водонепроникною та пилонепроникною, підтримує настінний монтаж, сумісна з GSM, 4G, 5G, дводіапазонним Wi-Fi, низькочастотним багатодіапазонним Інтернетом речей 433, стандартно постачається з фідером із низькими втратами RG58 і має два звичайні радіочастотні роз’єми, внутрішній штифт SMA та штекер N, It це рішення для плоскопанельних антен із найвищим охопленням у комунікаційній інженерії та проектах IOT.

Як працює антена

Багато клієнтів помилково припускають, що дизайн плоских панелей призначений лише для зовнішнього вигляду. Однак спрямована плоска панельна антена забезпечує сфокусовану передачу та прийом сигналу через свою внутрішню багатошарову структуру. Принцип роботи можна перевірити за допомогою професійного випробувального обладнання, включаючи векторні мережеві аналізатори, радіочастотні безехові камери та аналіз електромагнітного моделювання.

1. Принцип фокусування променя випромінювання осцилятора та металевого відбивача

Генератор внутрішньої матриці відповідає за передачу та прийом радіочастотних сигналів. Металевий відбивач, розташований позаду генератора, відбиває сигнали, що випромінюються назад і вбік у напрямку вперед, звужуючи ширину променя та покращуючи концентрацію сигналу. Ця структура дозволяє антені досягти високого коефіцієнта посилення до 14 дБі.

Порівняння результатів вимірювань: стандартна всеспрямована антена 3dBi зазвичай забезпечує відстань передачі близько 300 метрів у відкритому середовищі, тоді як спрямована антена 14dBi може досягти стабільної відстані передачі понад 1200 метрів за тих самих умов.

2. Багатозонна резонансна узгоджувальна структура

Внутрішній генератор використовує конструкцію з кількома слотами для досягнення широкої частотної сумісності. Він підтримує кілька діапазонів бездротових частот, включаючи стільникові мережі 700–960 МГц, Wi-Fi 2,4/5,8 ГГц і додатки IoT 433 МГц. Одна антена може підтримувати різні бездротові пристрої без частої заміни, допомагаючи зменшити витрати на запаси та спростити управління технікою.

3. Передача сигналу з низькими втратами за допомогою фідерного кабелю RG58

Антена використовує коаксіальний фідерний кабель RG58 із двошаровою екрануючою структурою для зменшення втрати сигналу під час передачі. Навіть при збільшених відстанях прокладання кабелю коефіцієнт стоячої хвилі залишається стабільним, запобігаючи значному ослабленню сигналу, спричиненому проводкою на великій відстані.

4. Дизайн зовнішнього захисту від перешкод

Корпус виготовлено з вогнестійкого ABS-матеріалу та має герметичну структуру для захисту внутрішніх компонентів від зовнішнього дощу, пилу та промислових електромагнітних перешкод. Така конструкція запобігає окисленню генератора та дрейфу продуктивності сигналу під час тривалої роботи поза приміщенням.

FAQ

Q1: Чи можна замінити довжину живлення та радіочастотний роз’єм спрямованої плоскопанельної антени?

A: Налаштування підтримується. Стандартні фідери антени можна налаштувати на будь-яку довжину від 1 до 15 метрів. Роз'єми SMA male і female, N head, BNC можна замінити за потреби. Для великих замовлень ЛОГОТИП на оболонці може бути віддрукований шовкографією для персоналізації.

Q2: Чи можна використовувати цю пласку панельну антену як підсилювач сигналу 4G і як міст WiFi?

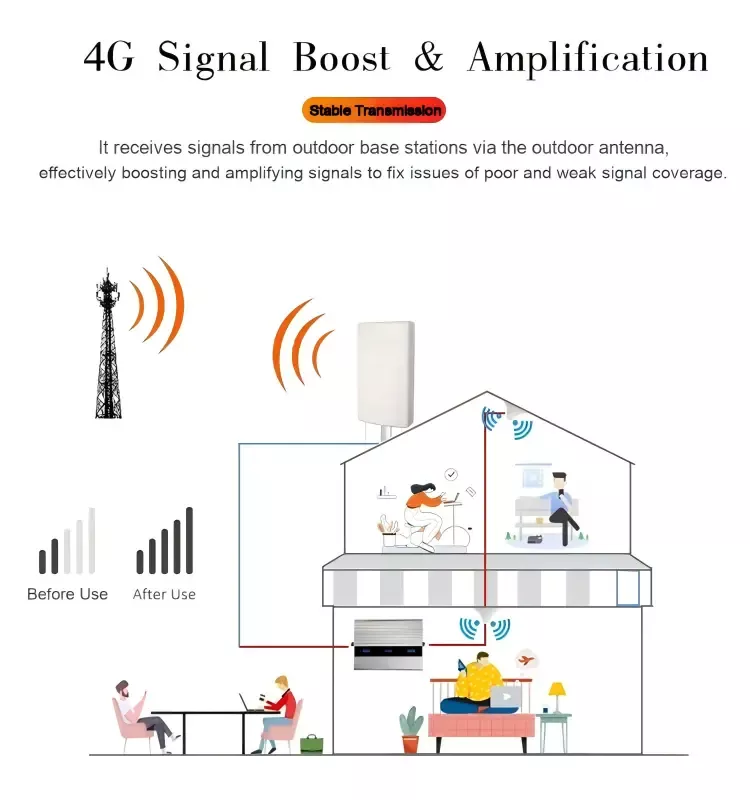

A: Точно. Наша антена охоплює кілька діапазонів GSM/4G/5G/2,4G/5,8G і сумісна з ретрансляторами сигналу, бездротовими мостами та пристроями передачі даних 433 iot. Один комплект антени сумісний з кількома інженерними пристроями.

Q3: Чи впливатимуть металеві стіни та сталеві конструкції на сигнали антени?

A: Металеві листи можуть відбивати та екранувати радіочастотні сигнали. При установці передньої поверхні випромінювання антени слід уникати великих площ металевого екранування. Якщо уникнути цього неможливо, можна додати додаткову антену для прийому сигналів у різних точках, а інженери можуть надати план налаштування точки.

Питання 4: Як вирішити проблему того, що фідерне з’єднання схильне до проникнення води та короткого замикання при тривалому використанні на вулиці протягом сезону дощів?

A: Після встановлення оберніть водонепроникну електричну стрічку навколо металевого з’єднання. Зовнішню антену, встановлену на стовпі, також можна налаштувати за допомогою покращеного водонепроникного з’єднання, щоб повністю запобігти розмиванню з’єднання дощовою водою.
