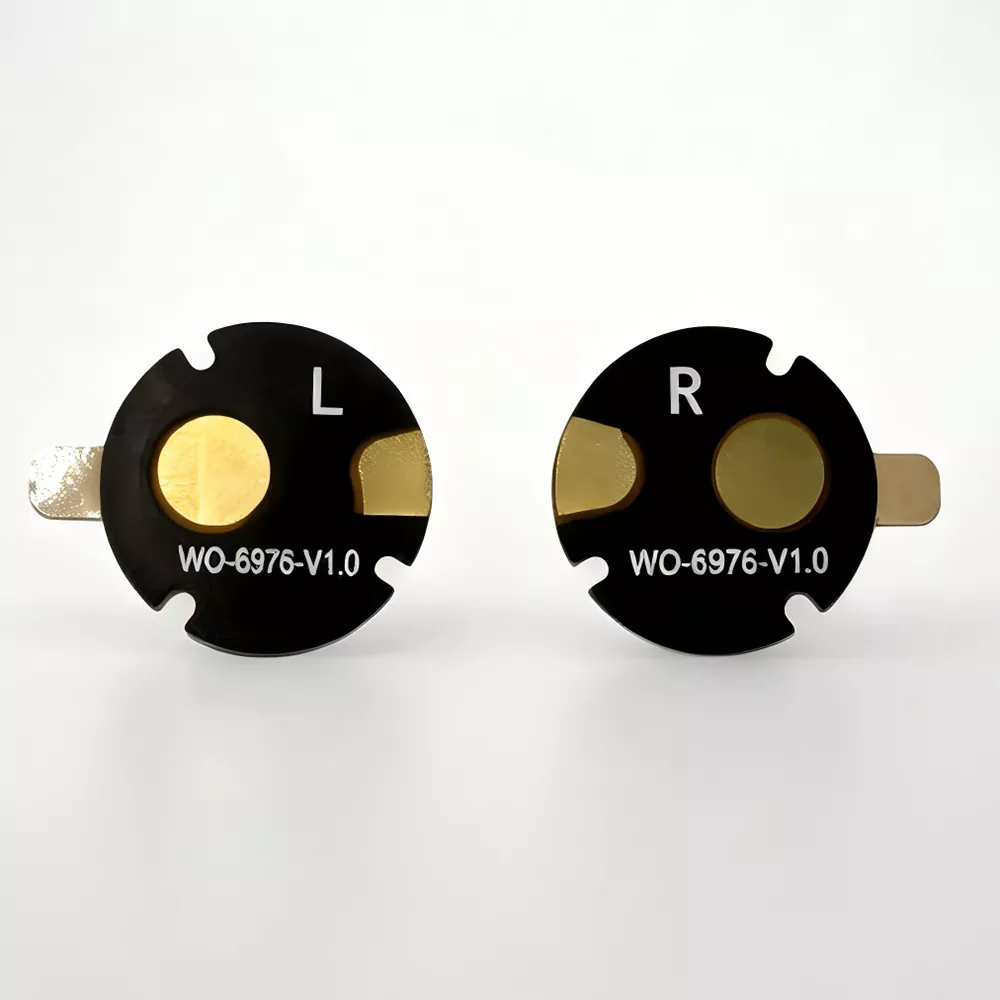

Гнучкі антени для навушників — це мініатюрні радіочастотні приймальні компоненти, в основі яких використовуються гнучкі підкладки PI/LCP із діаграмами провідного випромінювання, сформованими травленням. Вони спеціально розроблені для навушників TWS Bluetooth, накладних бездротових навушників і навушників з кістковою провідністю з компактними внутрішніми порожнинами. На відміну від жорстких друкованих плат або пружинних антен, гнучкі антени для навушників пропонують чудову здатність згинатися та надтонкі профілі, що дозволяє їм відповідати внутрішнім стінкам корпусів навушників, сторонам акумулятора та вушним раковинам неправильної форми. Це ефективно вирішує такі проблеми, як обмежений простір порожнини та перешкоди сигналу, спричинені металевими конструкціями.

Shenzhen Qianmu Communication Technology Co., Ltd., як виробник антен у Шеньчжені, покладається на свою власну радіочастотну лабораторію для постійного вдосконалення конструкцій антен для навушників і є надійним постачальником для багатьох брендів навушників.

Принцип роботи

По суті, це мініатюрні планарні компоненти радіочастотного випромінювання. Високочастотні електричні сигнали від бездротового аудіомодуля передаються в випромінювальний контур антени, який перетворює їх в електромагнітні хвилі за допомогою електромагнітної індукції. Одночасно антена вловлює зовнішні електромагнітні хвилі Bluetooth і перетворює їх назад в електричні сигнали для передачі на головний чіп керування, що забезпечує двонаправлену передачу аудіоданих між смартфонами та навушниками. Щоб оптимізувати продуктивність у сценаріях використання навушників, ми вдосконалили точку живлення антени та конструкцію узгодження заземлення, щоб зменшити втрати поглинання сигналу, спричинені головою людини. Тестовий приклад у реальному світі: для тих самих навушників TWS заміна стандартної пружинної антени нашою гнучкою антеною для навушників Qianmu збільшила відстань стабільного з’єднання через стіну з 3,2 м до 6,1 м, зменшивши ймовірність від’єднання на 72% (дані випробувань зібрані в безеховій камері з реальним носінням людини; звіти про випробування доступні за запитом).

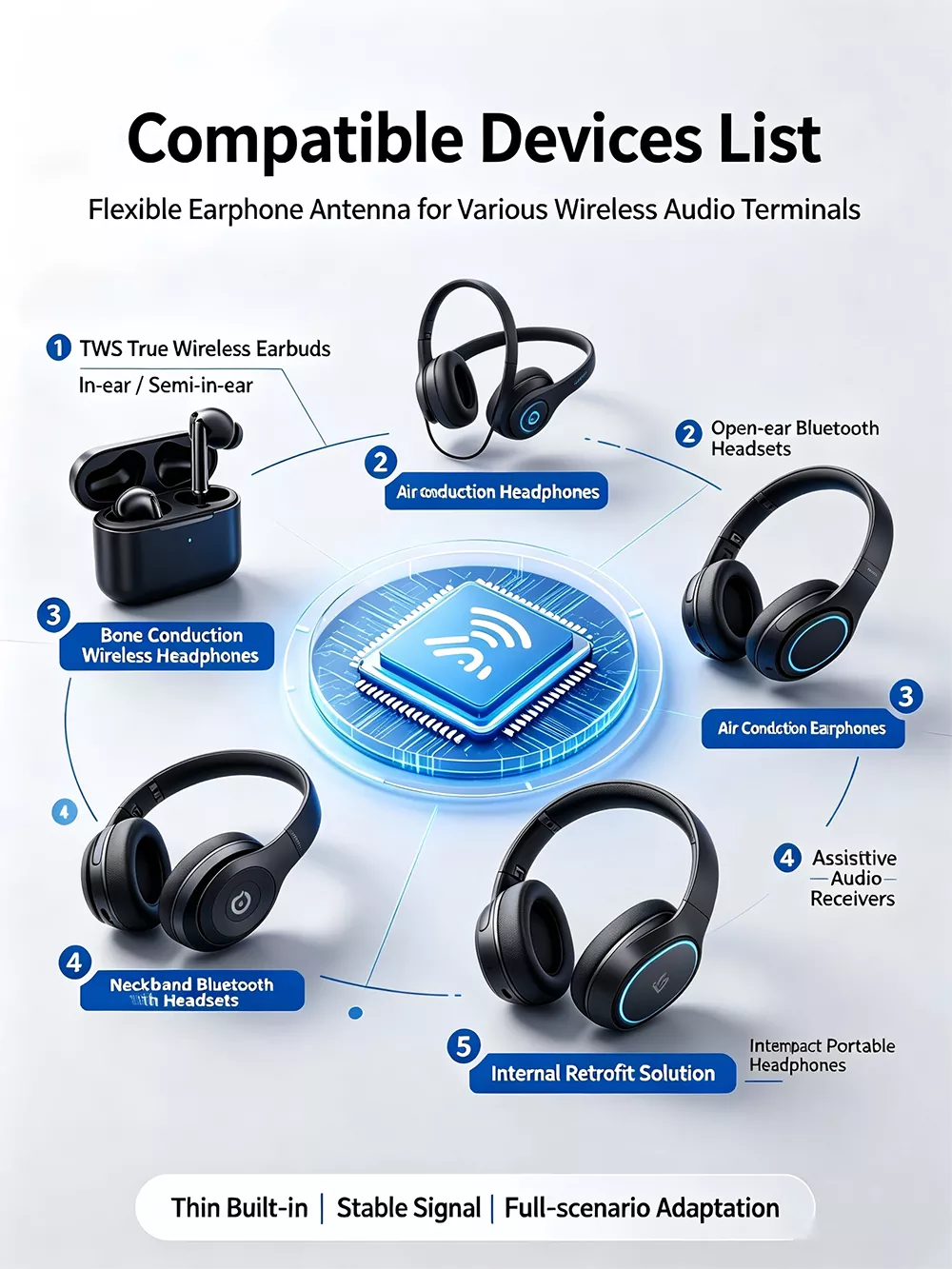

Список сумісних пристроїв

Ця гнучка антена для навушників широко сумісна з різними бездротовими аудіотерміналами:

1. TWS True Wireless Bluetooth Earbuds (вкладиші, напіввкладиші)

2. Bluetooth-навушники з відкритим вушком, навушники з повітряною провідністю

3. Бездротові навушники з кістковою провідністю, навушники Bluetooth із шийним дужкою

4. Допоміжні навушники для прийому аудіо, бездротові навушники типу слухових апаратів

5. Компактна гарнітура, портативні бездротові навушники з вбудованим рішенням для модифікації

Основні переваги продажу

1. Ультратонкі та гнучкі, призначені для екстремального складання навушників

Доступний у варіантах товщини 0,12–0,3 мм з мінімальним радіусом вигину ≤1,5 ​​мм, він витримує десятки тисяч циклів згинання без розтріскування або розшарування міді. Його можна приклеїти до ніжок навушників, стінок батареї або вигнутих внутрішніх стінок корпусів, що усуває потребу в плоских областях друкованої плати та допомагає інженерам-конструкторам зменшити розмір навушників.

Фактичне фото: Тест на вигин антени під різними кутами в реальному часі

2. Стабільна радіочастотна продуктивність зменшує відключення та затримку

Команда Qianmu Communications RF завершила моделювання узгодження імпедансу достроково, досягнувши VSWR антени навушників ≤1,8 і високої ефективності випромінювання сигналу. Це ефективно зменшує ослаблення сигналу, викликане обструкцією голови під час носіння, зменшуючи заїкання звуку під час бігу та в дорозі.

3. Оснащений високотемпературною клейкою підкладкою для легкої автоматизованої збірки

На тильній стороні антени є стійкий до високих температур двосторонній клей, що забезпечує швидке та надійне кріплення, просто знявши захисну плівку — не потрібні затискачі чи гвинти. Ця конструкція ідеально підходить для швидкого складання на заводських виробничих лініях, що скорочує робочий час під час встановлення.

4. Висока індивідуальність (перевага заводських прямих поставок)

Як виробник антен для навушників у Китаї, ми підтримуємо налаштування 外形轮廓 (外形), налаштування частотного діапазону (переважно 2,4 ГГц Bluetooth, з можливістю розширення), довжини проводу, типу терміналу (U.FL, луджені контакти) і матеріалу підкладки (PI для економ-класу / LCP для високого класу). Ми пропонуємо виробництво зразків для невеликих партій і надійні терміни доставки для великих обсягів замовлень.

5. Строгий контроль якості, висока консистенція

Кожна партія антен для навушників проходить відбір проб і випробування в радіочастотній безеховій камері, а також циклічні випробування при високих і низьких температурах і випробування на старіння, усуваючи варіації продуктивності партії та роблячи їх придатними для тривалого масового виробництва фірмових навушників.

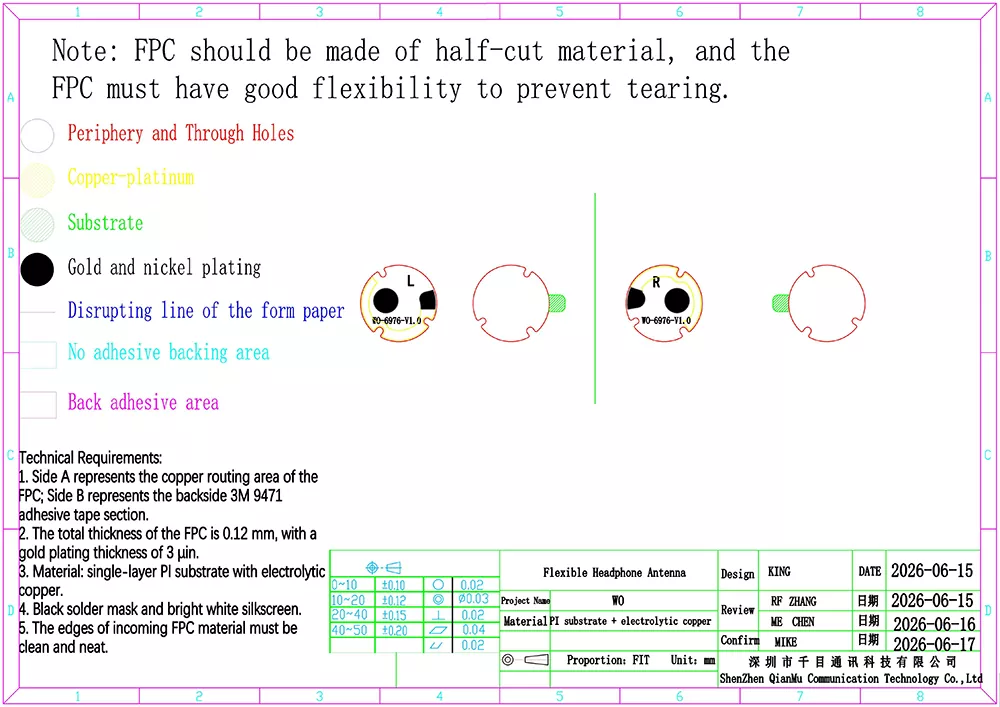

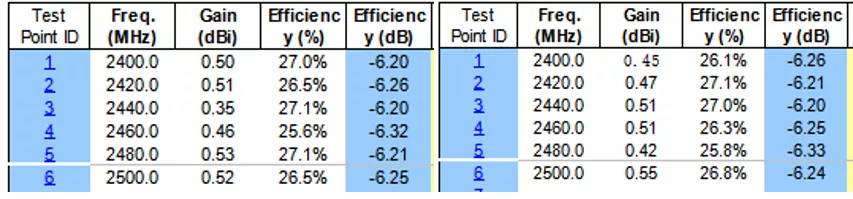

Технічні характеристики

Гнучка антена для навушників проти звичайних антенних рішень у галузі

Багато виробників навушників стикаються з труднощами при виборі антен, розриваючись між пружинними антенами, жорсткими друкованими антенами та керамічними антенами. На основі реальних випробувань тисяч проектів навушників ми зібрали чітке та інтуїтивно зрозуміле порівняння:

Якщо ваші навушники мають обмежений внутрішній простір, неправильну форму корпусу або вимагають високої консистенції в масовому виробництві, гнучка антена для навушників є оптимальним рішенням. Як оригінальний виробник із Шеньчженю, Qianmu Communications може швидко оптимізувати конструкцію антени відповідно до вашого прототипу.

Обладнання для тестування радіочастотної безехової камери

Як правильно вибрати гнучку антену для навушників

Багато інженерів із закупівлі навушників часто помиляються при виборі моделей. Базуючись на багаторічному досвіді обслуговування постачальників, ось чотири основні критерії вибору:

1. Встановіть пріоритет для підтвердження доступного внутрішнього простору всередині навушника та надайте 3D-креслення довжини, ширини, висоти та структури порожнини. Ми оцінимо максимальні розміри антени та допустимі площі вигину. Не купуйте стандартні готові антени безпосередньо, оскільки це може призвести до погіршення якості сигналу.

2. Чітко визначте екологічні цілі використання. Для продуктів, орієнтованих на навушники для спорту та активного відпочинку, вибирайте версії, оптимізовані для стійкості до згинання та вібрації; для експортної продукції заздалегідь підтвердьте вимоги екологічної сертифікації цільового ринку.

3. Зверніть увагу на послуги підтримки радіочастотного налаштування — просте придбання гнучкої антени для навушників не гарантує зручності використання! Без належного підбору та налаштування антени навіть найкращі матеріали можуть призвести до затримки продуктивності. Виберіть виробника з власними радіочастотними інженерами, а не просто посередника.

4. Надішліть нам зразок для тестування перед розміщенням офіційного замовлення. Ми виготовимо прототип антен для тестування замовником на місці. Масове виробництво почнеться лише після успішного тестування, мінімізуючи ризики розробки.

FAQ

Q1: Чи підтримує антена навушників нестандартний розмір?

A: Так, ми підтримуємо налаштування. Як фабрика ми можемо формувати та налаштовувати зовнішні розміри, довжину кабелю та тип клеми відповідно до внутрішньої структури навушників. Ви можете надати 2D/3D креслення, і ми оцінимо дизайн і виготовимо зразки.

Q2: Яка мінімальна кількість замовлення (MOQ) для антен для навушників?

A: Стандартні наявні на складі антени для навушників з низьким MOQ; індивідуальні зразки, доступні в невеликих кількостях, і MOQ для замовлень на масове виробництво можна обговорити. Не соромтеся звертатися до нашої команди продажів, щоб отримати запити.

Q3: Чи можете ви надати звіт про випробування РЧ антени?

A: Так. Кожна партія продукції постачається з даними заводських випробувань, і ми також можемо надати сторонні звіти про перевірки на запит клієнта, забезпечуючи повну відстежуваність документації.

Q4: Чи може антена навушників бути сумісною з модулем Bluetooth 5.3?

A: Повністю сумісний. Гнучка антена для навушників працює в стандартному діапазоні 2.4G ISM і сумісна з усією серією аудіомодулів Bluetooth 5.0/5.1/5.2/5.3.

Q5: Які документи можна надати для експорту продукції?

A: Ми можемо надати рахунки-проформи, пакувальні листи, звіти RoHS і CE, комерційні ліцензії та інші документи, щоб відповідати вимогам митного очищення в різних країнах.
