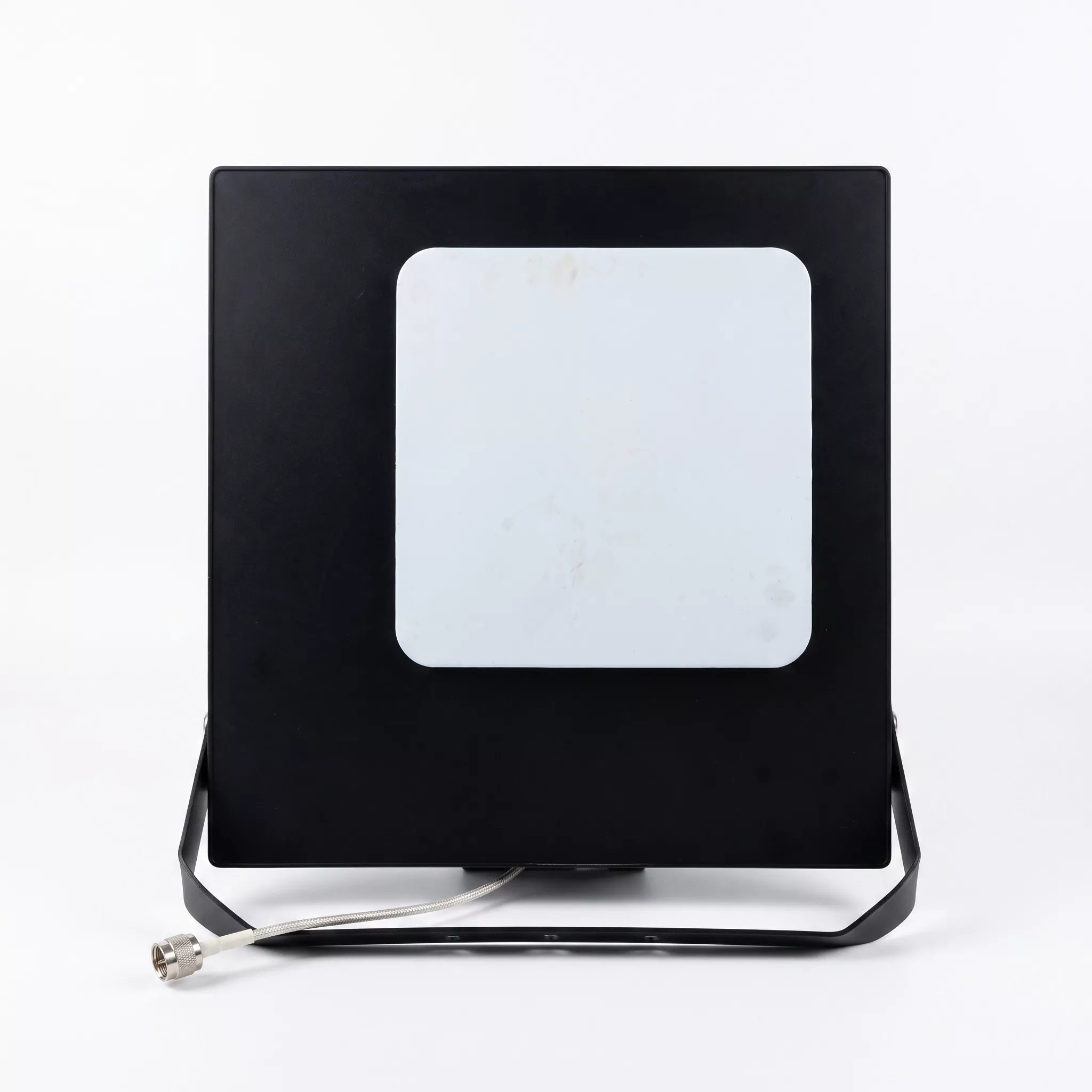

Прожекторна антена

Прожекторна антена, також відома як декоративна прожекторна або замаскована прожекторна антена базової станції, є зовнішньою спрямованою зовнішньою антеною зв’язку. Його корпус точно повторює дизайн прожекторів зовнішнього освітлення, інтегруючи блоки радіочастотного випромінювання 4G/5G всередині корпусу лампи, щоб поєднати передачу та прийом сигналу з покращенням міського ландшафту. Він усуває потребу в додаткових сигнальних вежах і може бути встановлений на дахах, фасадах будівель або платформах, принципово вирішуючи загальні проблеми, такі як візуальна нав’язливість і обмеження власності на доступ до будівництва, пов’язані з традиційними антенами. Ця антена від Qianmu Communications є широкосмуговою подвійною поляризованою спрямованою антеною базової станції, яка служить основним радіочастотним компонентом, спеціально розробленим для спільних проектів глибокого покриття в приміщенні та на відкритому повітрі. На відміну від простих імітацій, доступних на ринку, наша антена має оптимізовану електромагнітну ізоляцію в структурі порожнини, що гарантує, що корпус лампи не перешкоджає радіочастотному випромінюванню. Він забезпечує чудову естетику камуфляжу та високу радіочастотну продуктивність, що робить його придатним для проектів модернізації комунікаційної інфраструктури по всьому світу.

Принцип роботи

1. Основні принципи передачі та прийому сигналів

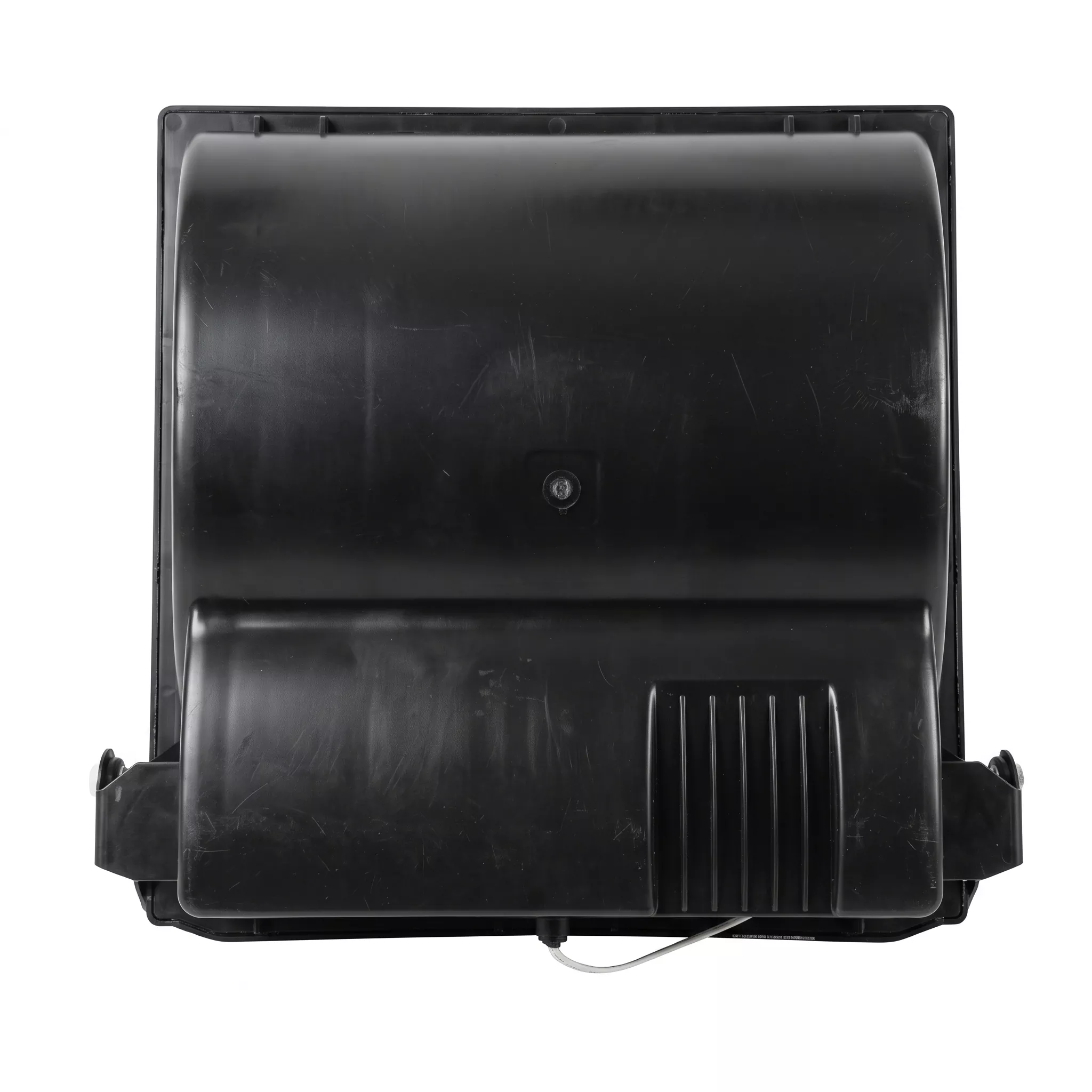

Вся антена прожектора складається з чотирьох основних компонентів: блоку радіочастотного випромінювання, металевої відбивної задньої панелі, водонепроникного камуфляжного корпусу та подвійних роз’ємів N-типу.

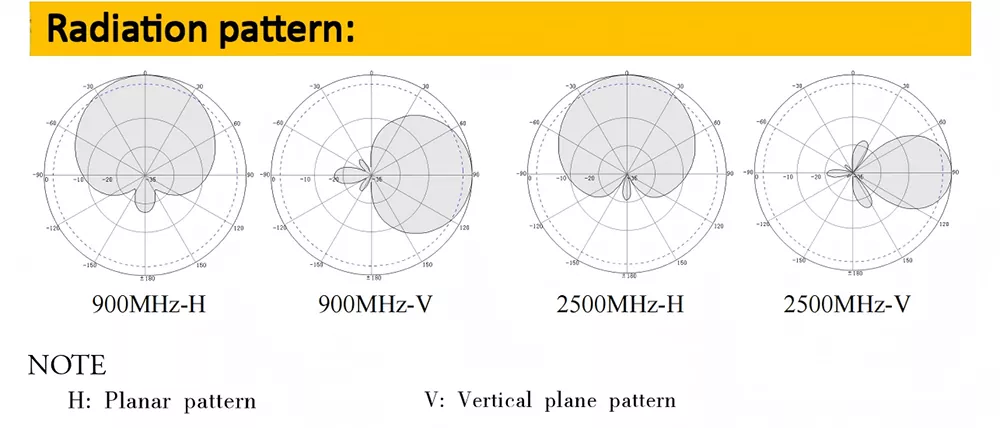

①Передача сигналу: пристрій RRU видає радіочастотні електричні сигнали, які передаються через два роз’єми N-K на внутрішні алюмінієві випромінювальні елементи всередині антени. Ці сигнали перетворюються на електромагнітні хвилі в діапазоні 698-3600 МГц резонансними порожнинами, а потім випромінюються назовні через горизонтально спрямований промінь 65°, точно покриваючи підлогу цільової будівлі.

②Прийом сигналу: електромагнітні хвилі вгорі, які випромінюють мобільні телефони та пристрої Інтернету речей у будівлі, уловлюються антеною в усіх напрямках. Рефлектор збирає та фільтрує сигнали перешкод, перетворюючи електромагнітні хвилі в електричні сигнали, які передаються назад на обладнання базової станції, таким чином завершуючи двонаправлений зв’язок.

2. Камуфляжна оболонка з оптимізованою серцевиною для незатухання сигналу

Більшість недорогих антен використовують стандартні пластикові корпуси, що призводить до втрати радіочастот понад 15%, що призводить до слабких сигналів і повільної швидкості мережі на краях стільників. Фабрика Qianmu Communications самостійно розробила модифікований прозорий хвильовий корпус UABS, лабораторні вимірювання показали, що втрати радіочастот становлять лише 6,2%. У поєднанні з багатошаровим алюмінієвим масивом випромінювання він дозволяє уникнути ефекту екранування, спричиненого металевими кронштейнами в звичайних корпусах, досягаючи 30% збільшення швидкості низхідної мережі за тих самих умов. Необроблені дані вимірювань із векторних мережевих аналізаторів доступні за запитом.

Технічні характеристики

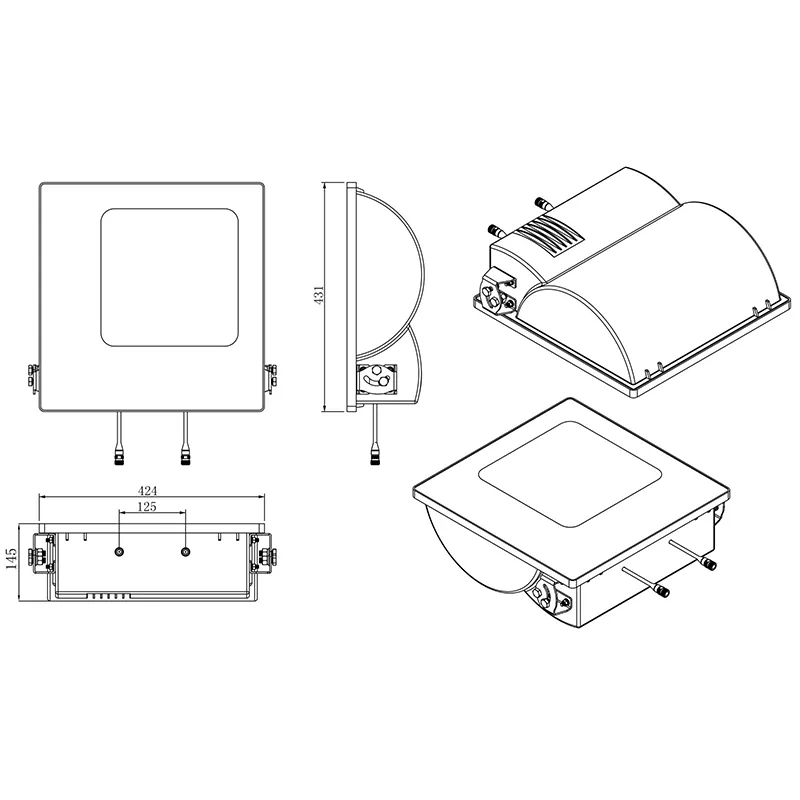

Механіко-структурні параметри

Посібник із закупівлі та вибору

1. Визначте пріоритет підтвердження покриття частотного діапазону. Для китайського основного діапазону 5G 3,5 ГГц важливо вибрати широкосмугові прожекторні антени, що підтримують 1710-3600 МГц. Старіші антени з максимальною частотою 2700 МГц не можуть підтримувати поточні мережі 5G і потребуватимуть повної заміни пізніше, що значно збільшить вартість проекту.

2. Перевірте фактичні радіочастотні параметри та відхиліть специфікації, що вводять в оману. Перед покупкою вимагайте від постачальників надати виміряні векторні криві мережевого аналізатора для тієї ж моделі, зосереджуючись на перевірці трьох ключових показників: коефіцієнт підсилення, КСВН і співвідношення передній і задній. Недорогі продукти на ринку часто завищують приріст, в результаті чого фактична відстань покриття зменшується більш ніж на 40%.

3. Акцент на зовнішній захист і матеріали: У прибережних районах з частими дощами і тайфунами необхідно використовувати вібратори з литого під тиском алюмінію в поєднанні зі стійкими до погодних умов корпусами UABS. Вібратори з тонкого заліза та звичайні пластикові корпуси піддаються корозії та проникненню води через 1-2 роки, що призведе до надзвичайно високих витрат на обслуговування з часом.

4. Вибирайте виробників із власними R&D та виробничими можливостями. Посередникам не вистачає досліджень і розробок, контролю якості, і вони не можуть надати індивідуальні налаштування, звіти про випробування або технічну підтримку після продажу. Прямий зв’язок із оригінальними виробниками забезпечує синхронізоване постачання допоміжних матеріалів, індивідуальні параметри, швидке післяпродажне обслуговування та стабільну доставку для великих обсягів замовлень.

FAQ

Q1: Які діапазони частот зв’язку повністю покриває ця антена прожектора? Чи підтримує він 5G?

В: Антена працює в діапазонах частот 698-960 МГц і 1710-3600 МГц, повністю сумісна з усіма діапазонами 2G GSM, 3G UMTS і 4G LTE. Він підтримує основні внутрішні діапазони 5G NR N41/N78, а також основні діапазони 5G в закордонних країнах. Одне розгортання забезпечує спільне покриття 4G+5G без необхідності поетапної заміни антени.

Q2: Чи підтримує він налаштування OEM/ODM? Які параметри можна змінити?

A: Як фабрика біля джерела, ми пропонуємо повнорозмірні послуги налаштування: регульоване підсилення антени, ширина променя, тип роз’єму (N/4,3-10), колір корпусу та шовкотрафаретний логотип корпусу. Для спеціальних вузькосмугових закордонних проектів наша команда дослідників і розробників може переналаштувати РЧ-генератор.

Запитання 3: Чи підтримує компанія перевірку на місці? Чи може надати кваліфікаційні документи?

A: Shenzhen Qianmu Communication Technology Co., Ltd. пропонує екскурсії по заводу для відвідувачів за попереднім записом за один день, що дозволяє отримати доступ до виробничих потужностей, виробничих ліній і радіочастотної лабораторії. Повні сертифікати ISO, CE, FCC і RoHS, а також звіти про випробування сторонніх розробників доступні безкоштовно в електронному форматі; оригінальні друковані копії з офіційними печатками можуть бути надані для цілей торгів.
