WiFi антена для навушників

Антена Wi-Fi для навушників — це компактна бездротова комунікаційна антена з високим ступенем адаптації, яка служить основним апаратним забезпеченням, яке дозволяє навушникам підключатися до Wi-Fi, передавати аудіо високої чіткості по бездротовому зв’язку, виконувати оновлення програмного забезпечення на основі хмари та досягати синхронізації аудіо та відео з низькою затримкою. На відміну від звичайних зовнішніх антен або стандартних антен Bluetooth, цю спеціальну WiFi-антену для навушників було спеціально оптимізовано для обмеженого простору накладних навушників, металевого екрану корпусу, щільного одягу, який спричиняє перешкоди для сигналу, і складних умов сигналу в приміщенні. Він відрізняється меншим форм-фактором, потужнішим захистом від перешкод і чудовою ефективністю проникнення сигналу.

Як досвідчений виробник антен Wi-Fi для навушників, ми відійшли від загального, універсального підходу до конструкції антени. Натомість ми зосереджуємося на унікальних випадках використання пристроїв для навушників, розробляючи легкі, високосумісні та стабільні виділені антени. Ці продукти ефективно вирішують поширені галузеві проблеми, такі як відключення, затримки, спотворення звуку та слабкий сигнал, які зазвичай виникають під час використання стандартних антен у навушниках. Наші антени широко сумісні з усіма типами пристроїв, включаючи споживчі аудіовізуальні навушники, ігрові гарнітури для кіберспорту, бізнес-накладні навушники з шумозаглушенням і навчальні навушники для прослуховування.

Основний принцип роботи

Основний принцип роботи WiFi-антени для навушників базується на технології радіочастотного перетворення електромагнітних хвиль і принципах узгодження резонансу, інтеграції з радіочастотним ланцюгом навушників для досягнення двонаправленої передачі сигналу. Він забезпечує високу ефективність, низьке енергоспоживання, стабільність і міцну здатність запобігати перешкодам під час роботи. Робочий процес складається з двох основних модулів: передача сигналу та прийом сигналу, які містять чіткі принципи, зрілу технологію та продуктивність, яку можна точно перевірити.

1. Принцип передачі сигналу: головна плата навушників перетворює аудіодані та команди керування у високочастотні електричні сигнали, які передаються через точно підібрану схему імпедансу до антени Wi-Fi навушників. Усередині антени багатошарова мікросмужкова резонансна структура перетворює електричні сигнали в дводіапазонні електромагнітні хвилі 2,4 ГГц/5 ГГц, що випромінюють всенаправлено, щоб забезпечити бездротовий обмін даними між навушниками та маршрутизаторами, комп’ютерами або мобільними пристроями.

2. Принцип прийому сигналу: Сигнали електромагнітних хвиль WiFi, які випромінюють зовнішні пристрої, повністю вловлюються антеною WiFi навушників. Ці сигнали проходять через резонансну порожнину антени, яка фільтрує відповідну смугу частот і усуває шумові перешкоди. Потім електромагнітні хвилі перетворюються назад у високочастотні електричні сигнали та передаються на мікросхему декодування навушників, де приймаються та декодуються аудіо-команди та команди даних.

Ми оптимізували розташування антени та метод поляризації, щоб вирішити проблеми з екрануванням сигналу, спричинені металевими наголов’ями, акумуляторами та аудіодрайверами в навушниках. Це дозволяє антені підтримувати високу ефективність випромінювання навіть у компактному закритому корпусі, досягаючи виміряної швидкості втрат сигналу менше 8%, що значно перевершує тести стандартних галузевих антен.

Діапазон сумісних пристроїв

Як професійний постачальник WiFi-антен для навушників, наші продукти пропонують чудову сумісність, підтримуючи 99% бездротових накладних навушників, які зараз є на ринку. Вони охоплюють широкий спектр сценаріїв і категорій пристроїв. Нижче наведено сумісні моделі:

• Ігрова гарнітура: підтримує мережу з низькою затримкою Wi-Fi 6, сумісну з ПК і ігровими пристроями для консолей для синхронізації аудіо та відео

• Аудіовізуальні навушники високої чіткості: бездротові домашні HiFi навушники, аудіовізуальні навушники із шумозаглушенням і гарнітури, сумісні з домашнім кінотеатром

• Офісні навушники для бізнесу: бездротові гарнітури для віддалених зустрічей, офісні навушники з шумозаглушенням і навушники, призначені для онлайн-занять

• Освітня гарнітура: навчальні навушники для аудіювання на кампусі, бездротові гарнітури для онлайн-викладання

• Розумний головний убір: розумні навушники з підключенням до Wi-Fi та аудіонавушники, сумісні з віртуальною реальністю.

• Промислові гарнітури: бездротові гарнітури для спілкування в майстерні та гарнітури WiFi із шумозаглушенням для перевірки обладнання

Індивідуальні Wi-Fi антени для навушників також можуть бути розроблені відповідно до розмірів материнської плати пристрою замовника, структури шасі та вимог до діапазону частот, підтримуючи персоналізовані конфігурації, такі як нестандартні розміри, спеціальні імпеданси та спрямоване випромінювання, що відповідає різноманітним виробничим потребам різних виробників.

Перевага диференціації

Звичайні антени для навушників на ринку часто страждають від слабких сигналів, частих відключень, великої затримки, великого розміру та чутливості до перешкод. Як провідний виробник антен Wi-Fi для навушників, ми постійно оптимізували наші продукти для вирішення цих галузевих проблем, забезпечуючи п’ять основних переваг — продуктивність у реальних умовах значно перевершує конкурентів.

Повне дводіапазонне покриття, безперебійна передача з нульовою затримкою

1. Підтримує дводіапазонну передачу Wi-Fi на частотах 2,4 ГГц і 5 ГГц, сумісність з протоколами Wi-Fi 4/5/6. Діапазон 2,4 ГГц забезпечує міцне проникнення через стіну, що ідеально підходить для домашнього та офісного використання на великій відстані; Діапазон 5 ГГц забезпечує більш високу пропускну здатність і менше перешкод, досягаючи низької затримки передачі відео та аудіо лише 15 мс під час тестування в реальному світі, що повністю відповідає високим вимогам до ігор і мультимедіа високої чіткості, усуваючи затримку звуку та проблеми синхронізації аудіо-відео.

2. Компактний і тонкий дизайн, ідеально підходить, не додаючи тиску на пристрій

Використовуючи технологію інтеграції багатошарової кераміки LTCC, загальна товщина антени становить лише 0,8 мм, що робить її компактною та не вимагає великого вільного простору. Він ідеально вписується в обмежений внутрішній простір навушників, не займаючи місця для акумуляторів, материнських плат або аудіодрайверів, і не додає додаткової ваги пристрою, забезпечуючи легке носіння.

3. Чудовий захист від перешкод і сильна стабільність сигналу

Оптимізований кут випромінювання антени та екрануюча структура для ефективного уникнення перешкод сигналу, спричинених металевим корпусом, літієвою батареєю та динаміком навушників. Під час тестування в реальному світі в складних електромагнітних середовищах (таких як сценарії підключення кількох пристроїв і щільних маршрутизаторів) рівень стабільності сигналу досяг 99,6% без розривів зв’язку, стрибків частоти або шумових перешкод.

4. Низьке енергоспоживання та високий коефіцієнт посилення для довшого терміну служби батареї

Посилення антени оптимізовано до 2,5 дБі з ефективністю випромінювання ≥92%, що значно покращує чутливість прийому сигналу при збереженні надзвичайно низького енергоспоживання. Навушники, обладнані цією антеною, можуть подовжити термін служби батареї на 12–18% у режимі з’єднання Wi-Fi, ефективно подовжуючи час використання пристрою.

5. Висока сумісність і легке встановлення, безтурботне масове виробництво

Стандартизована конструкція для поверхневого монтажу, сумісна з автоматизованими процесами розміщення SMT, що забезпечує зручне встановлення та стабільне паяння з високим коефіцієнтом придатності до 99,8%. Підтримує масове виробництво та великомасштабне постачання, а також пропонує настроювані конфігурації контактів, розміри та параметри імпедансу для різних ліній виробництва навушників від різних брендів.

Детальні технічні характеристики

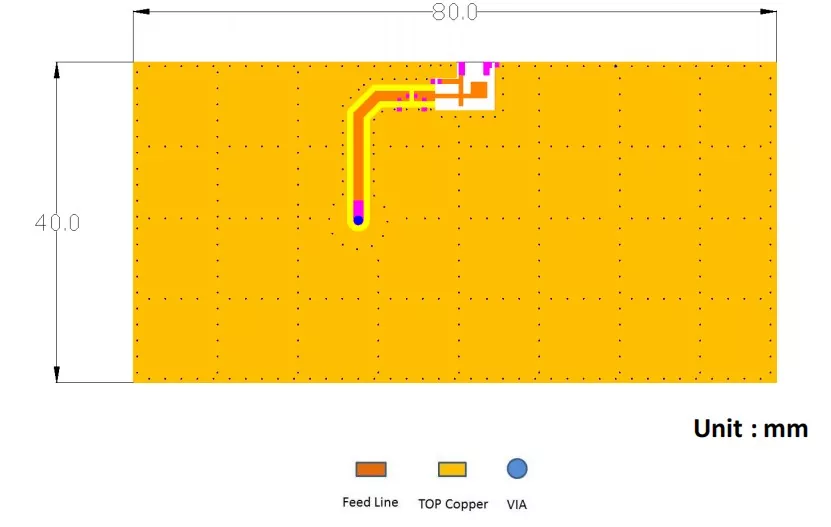

Рекомендований розмір плати для оцінки шаблону друкованої плати

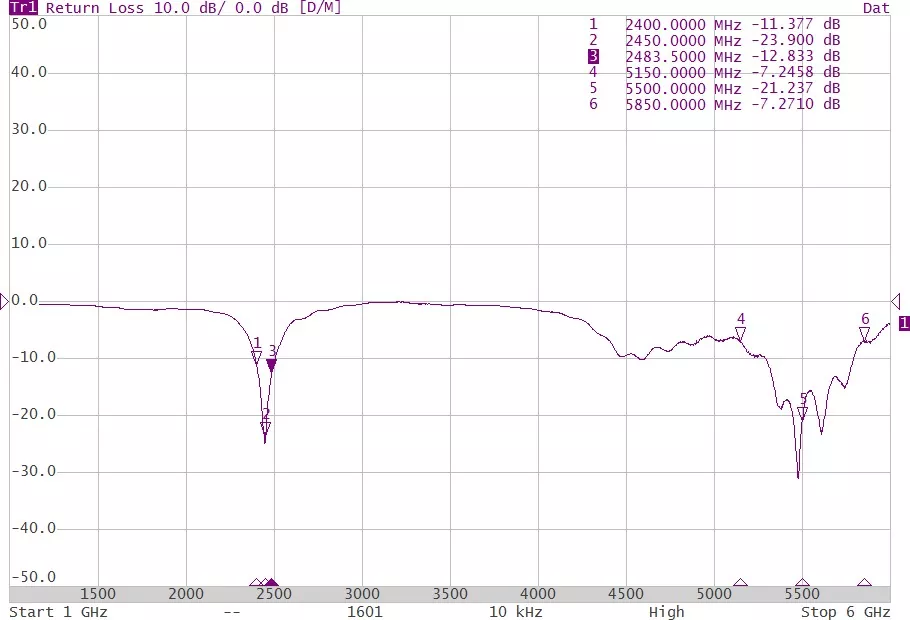

Результати вимірювання Повернені втрати

Переваги продукту в порівнянні з конкурентами

Посібник із встановлення та використання з ілюстраціями

Ця WiFi-антена для навушників має стандартизовану конструкцію для поверхневого кріплення, сумісну з автоматичним розміщенням SMT і ручним паянням. Він простий в установці та дуже адаптивний, має чіткі та прості інструкції зі встановлення:

1. Підготовка перед монтажем

Очистіть місце встановлення материнської плати навушників, щоб переконатися, що на поверхні немає масла, пилу та сміття. Переконайтеся, що відстань навколо материнської плати становить принаймні 3 мм від металевих компонентів, батарей і екрануючих кришок, щоб уникнути перешкод сигналу. Підготуйте такі інструменти, як паяльна станція зі постійною температурою, паяльну пасту та антистатичні пінцети, і виконуйте всі операції з дотриманням належних антистатичних заходів.

2. Монтаж для паяння на поверхні

Точно вирівняйте антену з накладкою на материнській платі та закріпіть її на місці за допомогою антистатичного пінцета. Використовуйте паяльну станцію зі постійною температурою (з температурним контролем 320–350°C) для ручного паяння або використовуйте автоматизоване обладнання SMT для пакетного монтажу. Після паяння перевірте паяні з’єднання, щоб переконатися, що вони повні, без холодного паяння, відсутніх з’єднань або перемичок, що гарантує стабільне з’єднання ланцюга.

3. Фіксація та виявлення позиції

Закріпіть антену на відкритому місці корпусу навушників, уникаючи металевого наголов’я та динаміка. Після встановлення підключіть пристрій для тестування сигналу, перевірки швидкості з’єднання WiFi, потужності сигналу та параметрів затримки. Якщо відхилень не буде виявлено, пристрій можна буде використовувати в звичайному режимі.

4. Застереження щодо використання

Не згинайте керамічний корпус антени під час встановлення, оскільки це може пошкодити внутрішню резонансну структуру. Уникайте встановлення металевих компонентів навколо антени, щоб запобігти екрануванню сигналу. Під час звичайного використання тримайте антену подалі від високих температур і вологого середовища, щоб ефективно продовжити термін її служби.

FAQ

Q1: Чи підтримує ця Wi-Fi антена для навушників WiFi 6?

Відповідь: Повністю підтримується, продукт сумісний із повним набором протоколів WiFi4, WiFi5 і WiFi6, пропонуючи дводіапазонне покриття на частотах 2,4 ГГц і 5 ГГц, що відповідає вимогам високого рівня підключення до найновіших розумних бездротових навушників.

Q2: Чи можна налаштувати антену відповідно до розмірів материнської плати навушників?

A: Підтримує повномірне налаштування, включаючи розмір, тип контакту, параметри імпедансу, кут випромінювання та сумісність діапазону частот. Команда R&D може швидко розробити рішення та виготовити прототипи для тестування на основі структури обладнання замовника.

Q3: Скільки триває гарантія на продукт і як вирішуються проблеми з якістю?

A: На всі продукти надається річна гарантія. Кожна одиниця проходить повну перевірку перед виходом із заводу. У разі проблем із якістю, не створених людиною, клієнти можуть отримати безкоштовну заміну або ремонт. Для дефектних партій доступні повне відшкодування та обмін, що забезпечує повний захист прав клієнтів протягом усього процесу.

Q5: Ви прямий заводський постачальник і чи підтримуєте ви міжнародні торгові замовлення?

В: Ми є прямим виробником і виробником антен Wi-Fi для навушників без посередників. Ми маємо повну експортну кваліфікацію та маємо багаторічний досвід роботи з глобальними торговими замовленнями, надаючи повне митне очищення та сертифікаційну документацію.
