Монетна антена

Монетна антена — це компактна циліндрична зовнішня РЧ-антена кнопкоподібної форми. Розроблена як дводіапазонна антена 2,4 ГГц 5,8 ГГц, вона забезпечує легке рішення бездротової передачі для невеликих електронних пристроїв, які використовують зв’язок Wi-Fi, Bluetooth і ZigBee.

Власнорозроблена Qianmu Communication гумова стрижнева антена використовує цільну технологію лиття під тиском і герметизацію. Він містить повністю мідний резонансний елемент і металевий відбиваючий екрануючий шар внизу.

Ця дводіапазонна антена SMA, оснащена стандартним різьбовим інтерфейсом SMA, може бути встановлена ​​та закріплена безпосередньо на корпусі пристрою. У порівнянні з антенами з тонкими гумовими стрижнями та вбудованими антенами на друкованій платі, він пропонує компактну, непомітну структуру з герметичним корпусом для внутрішнього та зовнішнього застосування.

Як це працює

Монетна антена використовує внутрішній двошаровий кільцевий мідний генератор для дводіапазонної передачі та прийому радіочастот. Основа у формі кнопки містить металевий відбиваючий шар, призначений для керування випромінюванням сигналу та зменшення впливу електронних компонентів, що знаходяться поблизу.

1. Багатошарова конструкція генератора:Верхній рівень призначений для діапазону 2,4 ГГц, який використовується Bluetooth і ZigBee, тоді як нижній рівень підтримує діапазон 5,8 ГГц, який використовується сумісними пристроями WiFi. Заявлений повнодіапазонний КСВ становить ≤1,35.

2. Екранування бази та керування перешкодами:Нижній металевий відбиваючий шар призначений для зменшення впливу електромагнітних перешкод від основної плати пристрою, літієвої батареї та металевого корпусу. Фактична продуктивність залежить від середовища встановлення та потребує тестування на готовому пристрої.

3. Герметичний корпус і термостійкість:Цілісний литий корпус розроблений для захисту навколишнього середовища. Заявлений діапазон робочих температур від -35°C до +70°C. Стабільність частоти, пов’язану з температурою, має бути підтверджена за вказаних умов випробування.

4. Відповідність радіочастотного опору:Антена використовує номінальний опір 50 Ом для підтримки радіочастотної інтеграції та зменшення невідповідності імпедансу. Коефіцієнт посилення, КСВ та ефективність випромінювання можна оцінити за допомогою відповідного радіочастотного тестування.

Сумісне обладнання та програми

1. Розумний будинок:Як антену для пристроїв розумного будинку її можна використовувати в міні-розумних шлюзах, розетках WiFi, дверних і віконних сигналізаціях і пультах дистанційного керування Bluetooth. Його компактна конструкція допомагає забезпечити бездротове підключення в пристроях з обмеженим простором для встановлення.

2. Промисловий Інтернет речей:Цю бездротову сенсорну антену можна розглядати як мініатюрні термінали температури та вологості, вузли відстеження складських активів і модулі бездротової передачі даних. Це також стосується додатків Antenna for IoT Devices, де смуга частот і умови встановлення відповідають системним вимогам.

3. Портативна електроніка:Як компактну антену для портативних пристроїв її можна використовувати в портативному скануючому обладнанні, портативних детекторах і міні-динаміках Bluetooth. Компонування пристрою та радіочастотну продуктивність слід оцінити перед остаточною інтеграцією.

4. Пристрої безпеки:Ця антена для бездротових пристроїв безпеки може підійти для невеликих бездротових камер і систем контролю доступу. Для сумісних систем входу на основі Bluetooth він може служити як антена контролю доступу Bluetooth.

5. Радіочастотні аксесуари:Додаткові аксесуари включають кабелі живлення SMA-IPEX та інші сумісні радіочастотні з’єднувальні компоненти. Вибір роз’єму слід підтвердити на основі бездротового модуля та інтерфейсу пристрою.

Основні характеристики продукту

Qianmu Communication надає варіанти монетної антени для компактних бездротових пристроїв із специфікаціями та конфігураціями інтерфейсу, вибраними відповідно до вимог програми.

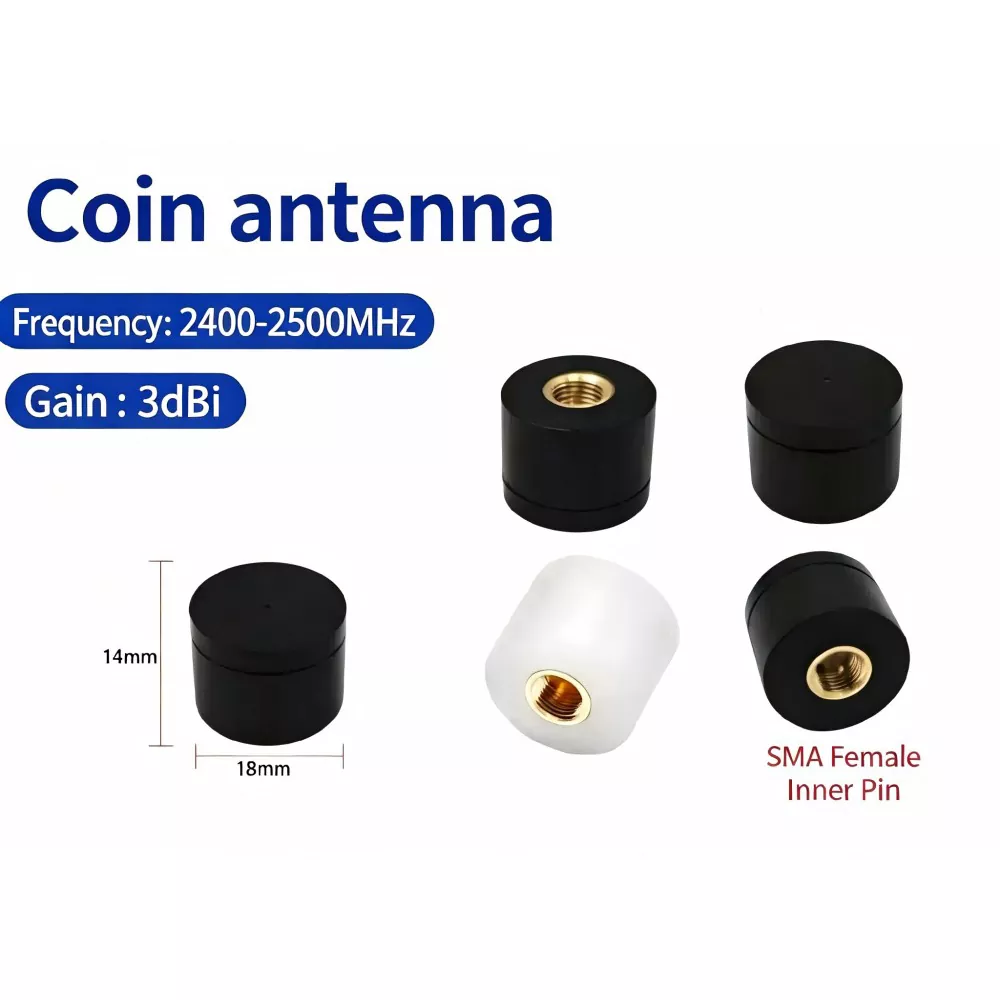

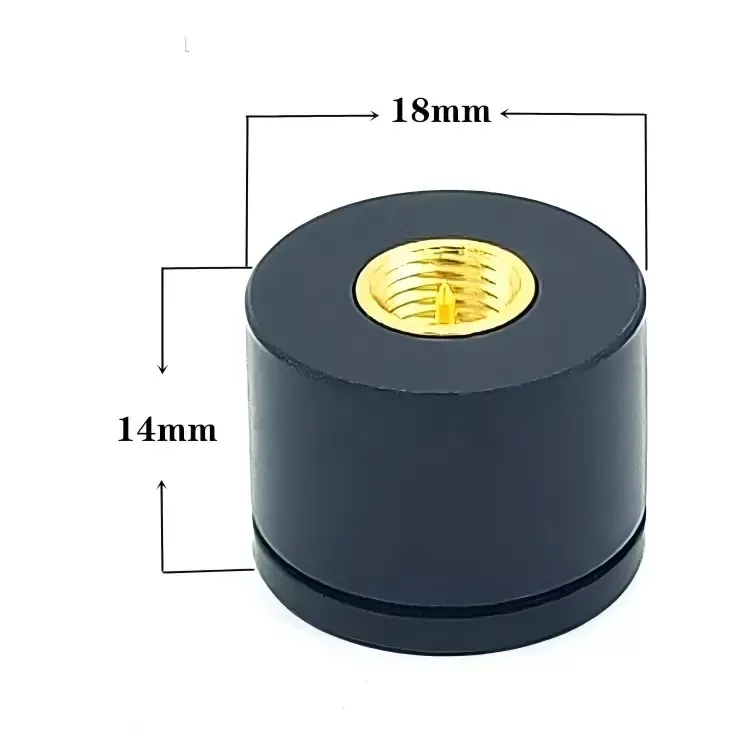

1. Компактна кнопкоподібна структура:Доступні діаметри основи 15 мм і 18 мм, висота 14 мм. Невеликі габарити дозволяють встановити пристрій там, де обмежений простір зовнішньої антени.

2. Дводіапазонна робота:Ця міні-антена WiFi підтримує вказані діапазони частот 2,4 ГГц і 5,8 ГГц. Залежно від конфігурації пристрою, антену можна використовувати в сумісних програмах WiFi, Bluetooth і ZigBee. Перед вибором підтвердьте вимоги до частоти для певного протоколу.

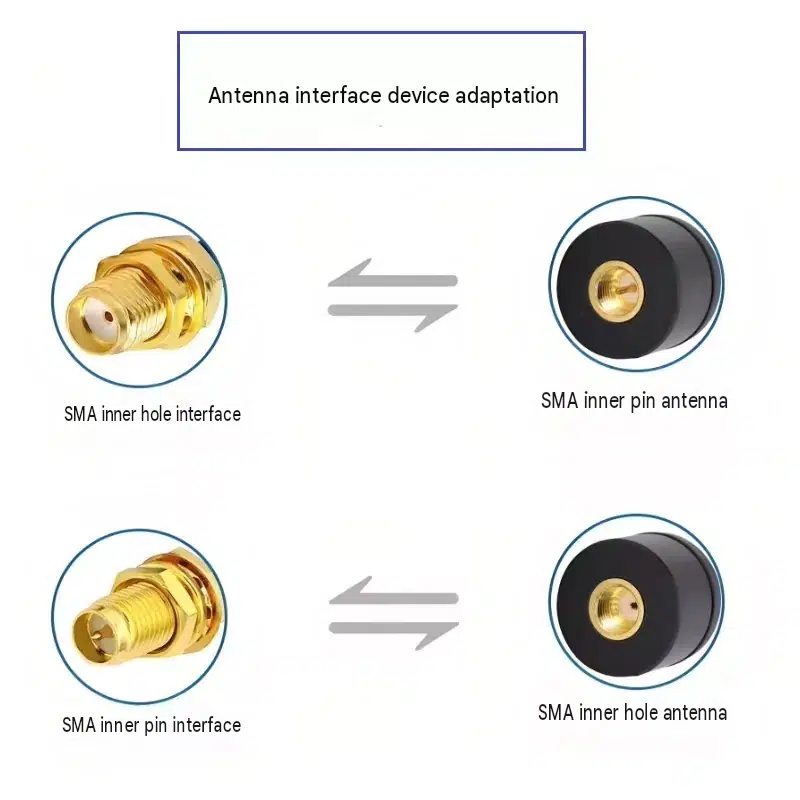

3. Варіанти інтерфейсу:Стандартні конфігурації включають інтерфейси SMA з різним розташуванням контактів. Залежно від обраної конфігурації сумісні аксесуари можуть включати роз’єми під пайку та фідерні кабелі IPEX першого або четвертого покоління.

4. Охорона навколишнього середовища:Корпус зі стандартом IP54 розроблений для захисту від проникнення пилу та бризок води. Чорно-білі варіанти корпусу доступні відповідно до запасів і вимог замовлення.

5. Налаштування:Спеціальні параметри антени SMA можуть включати коригування розмірів, друк логотипу на оболонці та конфігурацію радіочастотного роз’єму. Для кожного замовлення слід підтверджувати наявність запасів, час виконання зразків і ціну за обсягом.

Технічні характеристики

Приклади застосування

1. Обладнання розумного будинку:Компактну антену можна встановити на дверну або віконну Wi-Fi сигналізацію, де простір житла обмежений. Остаточний діапазон з’єднання залежить від розташування антени, стін, перешкод і радіочастотної конфігурації пристрою.

2. Термінали промислових датчиків:Бездротову сенсорну антену можна використовувати з обладнанням для моніторингу температури та вологості. Для пристроїв у металевому корпусі необхідно оцінити розташування антени та навколишню землю, щоб визначити їхній вплив на радіочастотні характеристики.

3. Зовнішнє обладнання контролю доступу:Зовнішня антена може підтримувати сумісні пристрої контролю доступу Bluetooth. Корпус, ущільнення роз’єму та монтажні пристрої слід перевірити на відповідність необхідним умовам навколишнього середовища.

4. Ручне обладнання:Цю міні-антену для портативних пристроїв можна розглядати для бездротових сканерів штрих-кодів та іншої портативної електроніки, для якої потрібна компактна зовнішня антена. Стабільність з’єднання має бути перевірена в призначеному робочому середовищі.

Інструкція з вибору та замовлення

1. Вибір частоти:Для пристроїв, які використовують сумісні конфігурації WiFi і Bluetooth, оцініть дводіапазонну модель 2,4 ГГц і 5,8 ГГц. Для додатків лише з Bluetooth можна розглянути однодіапазонну конфігурацію 2,4 ГГц, якщо вона доступна.

2. Середовище встановлення:Для пристроїв із металевим корпусом перевірте положення антени, відстань і заземлення. Основа, що відбиває світло, не усуває необхідності проведення радіочастотного тестування в кінцевому корпусі.

3. Вибір розміру:Розгляньте версію діаметром 15 мм, якщо простір для монтажу обмежений. 18-міліметрову версію можна розглянути, якщо доступний простір і необхідні радіочастотні характеристики це підтримують; підтверджуйте продуктивність, а не припускайте, що більша модель завжди забезпечує більший приріст.

4. Вимоги до інтерфейсу та експорту:Перевірте, чи потрібен для пристрою інтерфейс із внутрішнім контактом чи внутрішнім отвором SMA. Перехідні кабелі IPEX, конфігурації роз’ємів і нейтральна експортна упаковка можуть бути обговорені під час підготовки замовлення.

FAQ

1. Чи можна цю антену використовувати з пристроями в металевому корпусі?

Це може бути придатним для пристроїв у металевому корпусі, але продуктивність залежить від монтажного положення антени, зазору, конструкції землі та конструкції корпусу. Світловідбиваюча основа призначена для того, щоб допомогти контролювати взаємодію з сусідніми структурами. Рекомендується тестування в готовому пристрої.

2. Чи можна змінити інтерфейс SMA на IPEX?

Можуть бути доступні сумісні фідерні кабелі та конфігурації інтерфейсу, включаючи вказані покоління IPEX. Перед замовленням перевірте необхідний тип роз’єму, довжину кабелю та порядок встановлення.

3. Чи можна надати звіт про лабораторне дослідження?

Для відповідних конфігурацій продукту може бути доступна документація щодо радіочастотного тестування. Перевірте доступні звіти, виміряні параметри та умови тестування в Qianmu Communication перед розміщенням замовлення.

4. Чи підходить ця дводіапазонна антена 2,4 ГГц 5,8 ГГц для пристроїв WiFi і Bluetooth?

Зазначені діапазони частот охоплюють робочі частоти 2,4 ГГц і 5,8 ГГц. Сумісність залежить від бездротового протоколу пристрою, необхідного діапазону частот, роз’єму та дизайну радіочастот. Для пристроїв ZigBee, що працюють на частоті 2,4 ГГц, підтвердьте відповідність конфігурації та перевірте продуктивність кінцевого продукту.

5. Чи можна налаштувати роз'єм або конфігурацію кабелю?

Спеціальні конфігурації антени SMA можуть бути доступні для різних інтерфейсів пристроїв і вимог до встановлення. Укажіть тип роз’єму, довжину кабелю, діапазон частот і цільове застосування, щоб можна було оцінити необхідну конфігурацію.

6. Чи можна цю антену використовувати в розумних датчиках і портативному обладнанні?

Він може бути придатним для антени WiFi для додатків Smart Sensors та інших компактних бездротових продуктів, якщо частотний діапазон і радіочастотні характеристики відповідають вимогам пристрою. Для портативного обладнання оцініть доступний простір для монтажу, матеріали корпусу та положення антени перед остаточним проектуванням.
