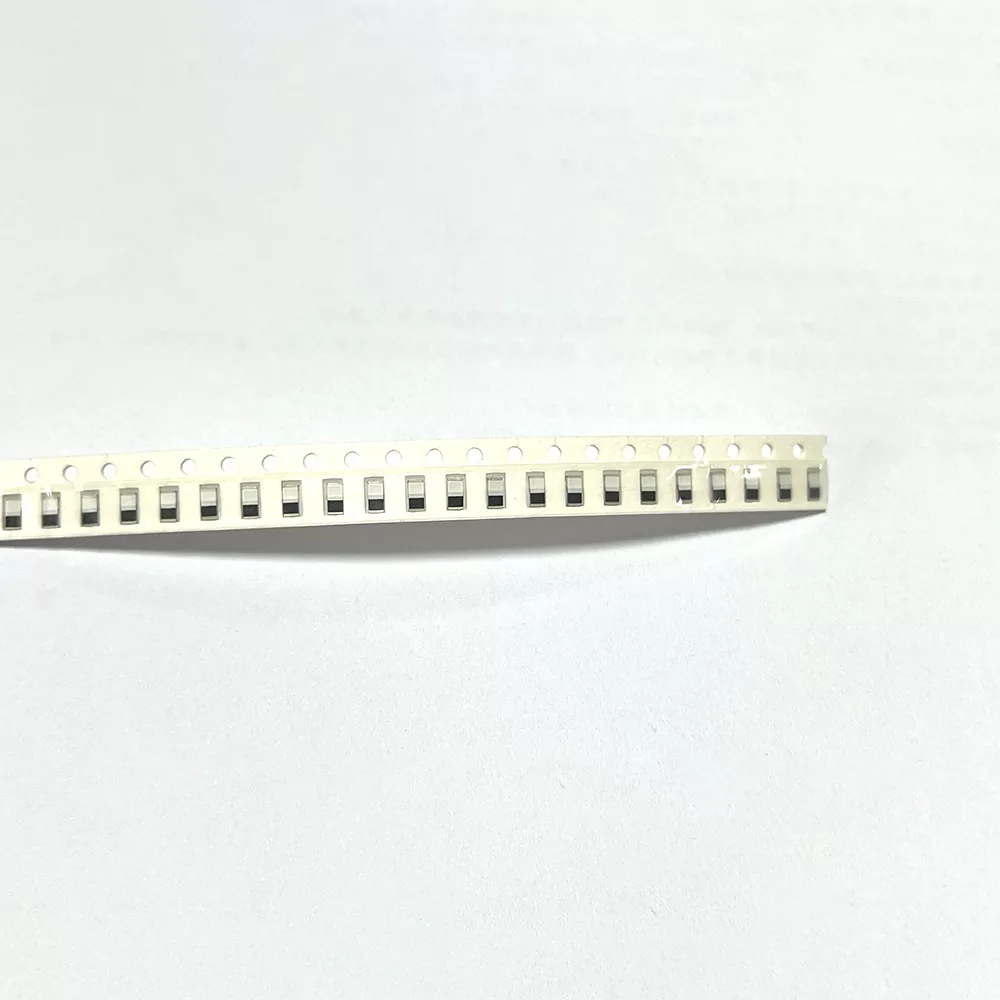

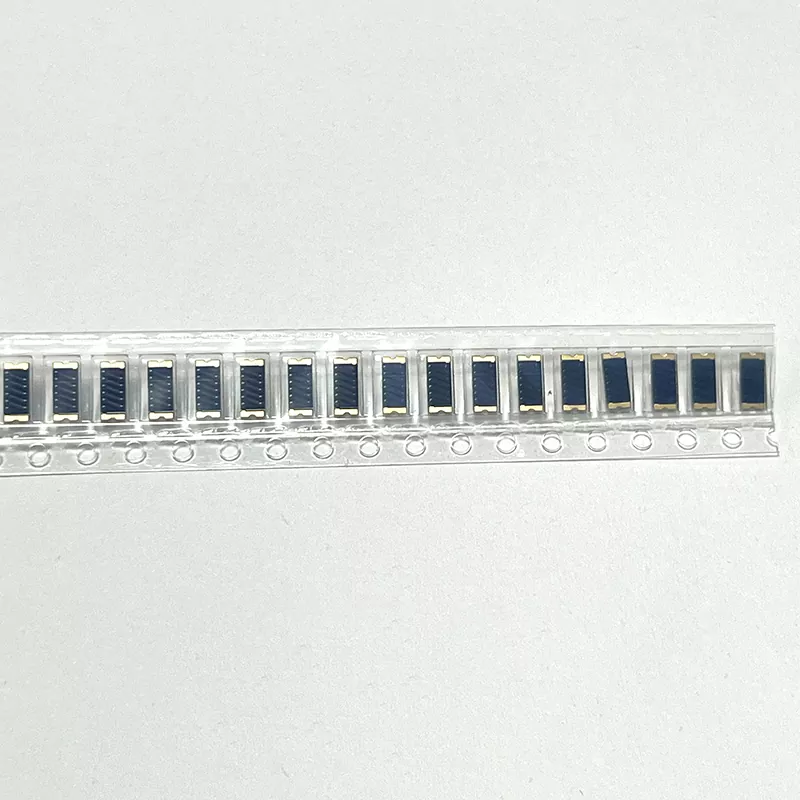

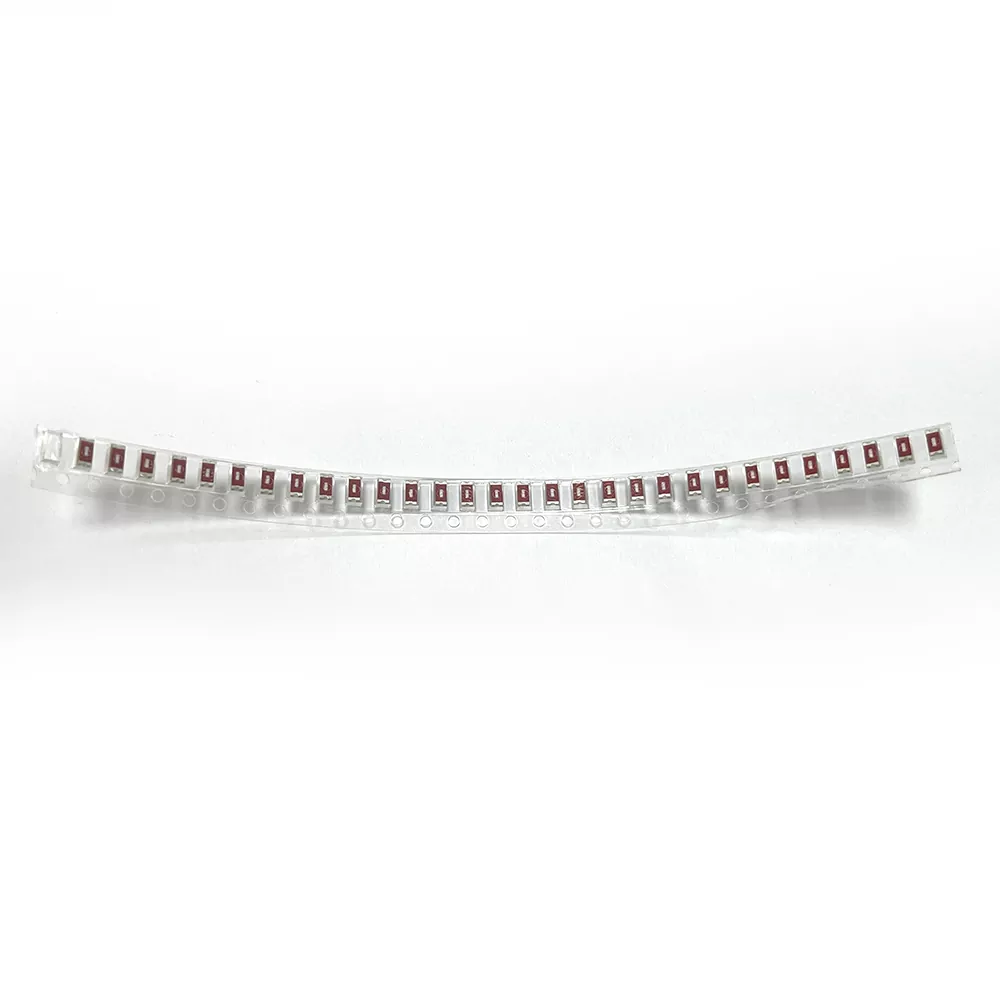

Керамічна накладна антена

Керамічна патч-антена Bluetooth – це мініатюрна вбудована радіочастотна антена, спеціально розроблена для діапазону зв’язку Bluetooth 2,4 ГГц. У ньому використовується високодіелектрична кераміка як основна підкладка та виготовляється за допомогою високотемпературного пошарового спікання та точного травлення металевих ланцюгів.

Ця антена є пасивним радіочастотним трансиверним компонентом. Не вимагає зовнішньої проводки або великого вільного простору при установці.

Завдяки високому діелектричному матеріалу та компактній структурі він забезпечує ефективну передачу та прийом сигналу Bluetooth в обмеженому просторі, водночас забезпечуючи такі переваги, як низьке енергоспоживання, висока ефективність захисту від перешкод і висока стабільність.

Він широко використовується як рішення вбудованої антени високого класу для масового виробництва пристроїв Bluetooth, що носяться, продуктів для розумного дому, терміналів Інтернету речей і пристроїв Bluetooth, встановлених на автомобілях.

Як це працює

Керамічна патч-антена Bluetooth зв’язку Qianmu має високий діелектричний керамічний резонанс і мікросмужкову структуру випромінювання, що складається з керамічної діелектричної підкладки, поверхневого металевого патча для випромінювання та нижнього шару узгодження з землею.

Структура забезпечує стабільну передачу сигналу, точне керування параметрами та надійну роботу, перевірену лабораторними тестуваннями.

Точний смуговий резонанс

Використовуючи керамічну підкладку з високим діелектричним коефіцієнтом 9,2, антена точно відповідає повному діапазону частот Bluetooth 2400–2483,5 МГц. З точністю узгодження діапазону до 99,6%, він ефективно зменшує зміщення частоти та загасання сигналу, допомагаючи вирішити проблеми із затримкою та розривом зв’язку Bluetooth.

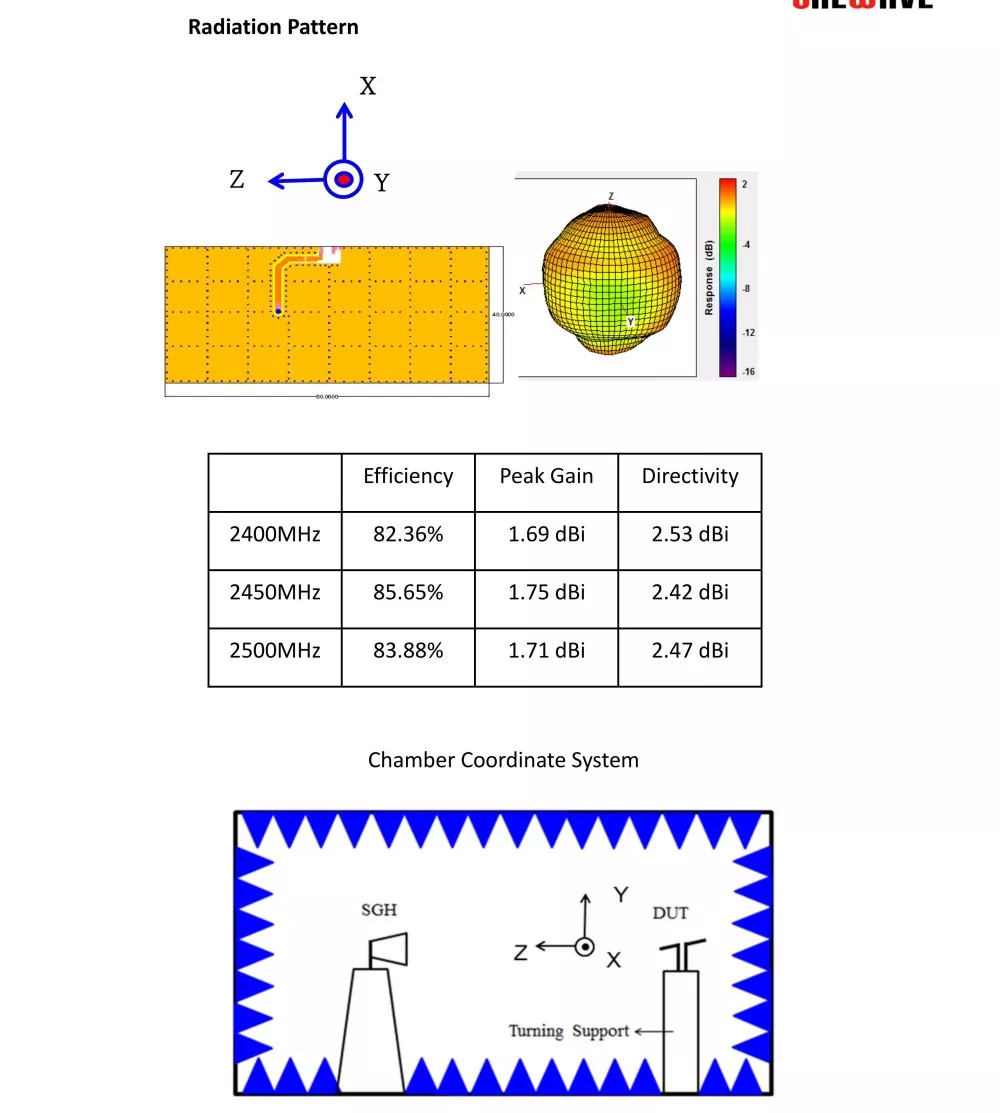

Всеспрямоване випромінювання 360°

Поверхнева прецизійна мікросмужкова схема створює однорідне електромагнітне поле випромінювання з рівномірністю випромінювання до 95%. У порівнянні зі звичайними антенами на друкованій платі, це значно зменшує сліпі зони сигналу та забезпечує більш стабільні багатокутні з’єднання для пристроїв.

Сильна стійкість до електромагнітних перешкод

Керамічний діелектричний матеріал забезпечує властиву електромагнітну ізоляцію, допомагаючи захистити перешкоди від мікросхем материнської плати, блоків живлення та шуму акумулятора. У складних умовах відношення сигнал/шум збільшується на 4–6 дБ, забезпечуючи кращу ефективність захисту від перешкод, ніж звичайні пружинні антени та антени на друкованій платі.

Узгодження імпедансу низької потужності

Антена використовує стандартне точне узгодження опору 50 Ом із коефіцієнтом стоячої хвилі ≤1,3, що забезпечує надзвичайно низькі втрати сигналу. Він може зменшити споживання енергії Bluetooth на 15%, що робить його придатним для додатків BLE з низьким енергоспоживанням і вимогами до тривалого часу автономної роботи.

Стабільна робота в широкому діапазоні температур

Інтегрована високотемпературна спечена структура забезпечує чудову термічну стабільність. Після циклічних випробувань при високих і низьких температурах від -40°C до +85°C відхилення частоти залишається в межах ≤±2 МГц. Антена зберігає стабільну роботу як при високих, так і при низьких температурах.

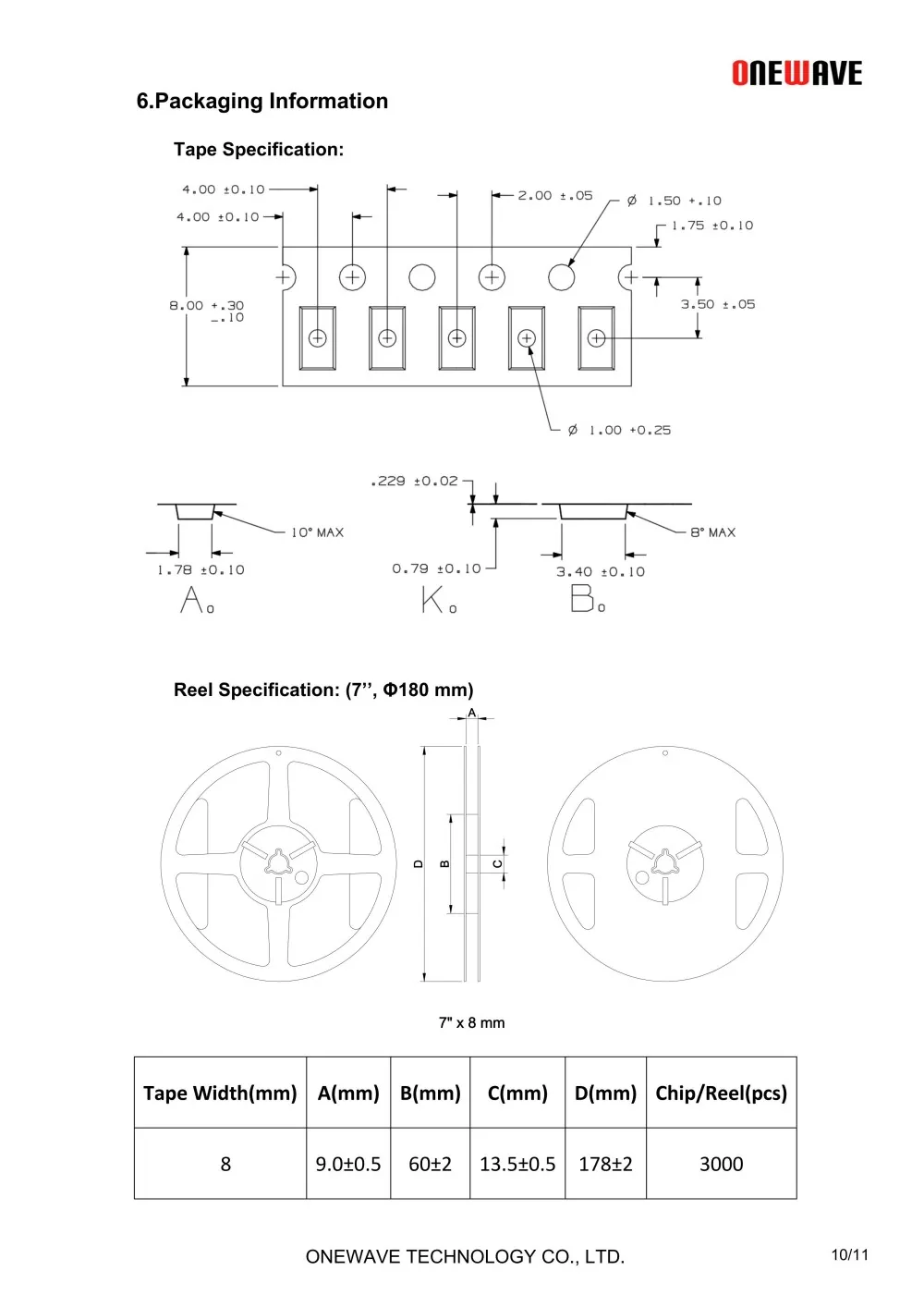

Інструкція з вибору продукту

Багато розробників і покупців апаратного забезпечення зосереджуються лише на розмірі та ігнорують відповідність робочих умов і параметрів, що призводить до переробки масового виробництва та виходу з ладу терміналів. Вибираючи керамічну антену Bluetooth, ви можете точно підібрати її відповідно до трьох основних розмірів:

• Вибирайте на основі вимог до живлення пристрою: для пристроїв BLE з низьким енергоспоживанням і пристроїв, що носяться, віддайте перевагу стандартним керамічним антенам із наднизьким енергоспоживанням, щоб значно подовжити термін служби батареї пристрою; Для плагінних пристроїв виберіть розширену версію з високим коефіцієнтом посилення.

• Виберіть на основі умов експлуатації: для внутрішнього цивільного обладнання з нормальною температурою прийнятна звичайна модель; Для автомобільного, зовнішнього та промислового обладнання слід вибирати широкотемпературні антивібраційні моделі промислового класу. Вони можуть витримувати суворі навколишні умови, і їх продуктивність не погіршиться протягом тривалого періоду використання.

• Вибирайте на основі конструкції обладнання: для обладнання з дуже маленьким корпусом і без резервного простору для верху вибирайте мініатюрні моделі для поверхневого монтажу; Для пристроїв, яким потрібна передача даних на великій відстані через Bluetooth і Mesh-мережі, вибирайте індивідуальні моделі з високим коефіцієнтом підсилення та високою стійкістю до перешкод.

FAQ

Q1: Яка найбільша перевага керамічної патч-антени Bluetooth перед звичайною антеною?

A1: Основними перевагами є висока стабільність, низьке енергоспоживання, потужний захист від перешкод, стійкість до високих і низьких температур, висока послідовність у масовому виробництві, ідеальне вирішення проблемних точок звичайних антен на друкованих платах і пружинних антен, таких як легкі перешкоди, велике відхилення частоти, високе енергоспоживання та низька стійкість до вібрації, особливо підходить для масового виробництва інтелектуального апаратного забезпечення високого класу, промислових і автомобільних пристроїв.

Q2: Чи підтримує ця антена протокол низького споживання Bluetooth 5.0/5.1/5.3 BLE?

A2: Повністю підтримується. Він сумісний з усіма версіями протоколу Bluetooth, сумісний з BLE low energy, мережею Bluetooth Mesh, універсальною бездротовою передачею 2.4G і сумісний з усіма основними модулями Bluetooth на ринку.

Q3: Чи можна налаштувати розмір, параметри та ЛОГОТИП бренду?

A3: підтримує повновимірне налаштування. Як фабрика-джерело, вона може точно налаштувати розмір антени, імпеданс і посилення відповідно до вимог замовника, підтримувати шовкотрафаретний друк ексклюзивного ЛОГОТИПУ замовника на корпусі та адаптуватись до вимог масового виробництва приватних марок OEM/ODM.
