Антена PIFA

Що таке антена PIFA

Антени PIFA, також відомі як плоскі перевернуті F-антени, є одними з найбільш широко використовуваних структур вбудованих радіаційних антен у побутовій електроніці та пристроях Інтернету речей. Це низькопрофільні мініатюрні радіочастотні антени, призначені для застосування в закритих приміщеннях.

Порівняно зі звичайними керамічними антенами, дротяними антенами та антенами на друкованій платі головною перевагою є їхня здатність підтримувати стабільний резонанс у металевих корпусах, пластикових герметичних конструкціях та обмежених внутрішніх просторах із сильним опором екрануванню загасання.

Наші продукти масового виробництва поділяються на дві основні структури:

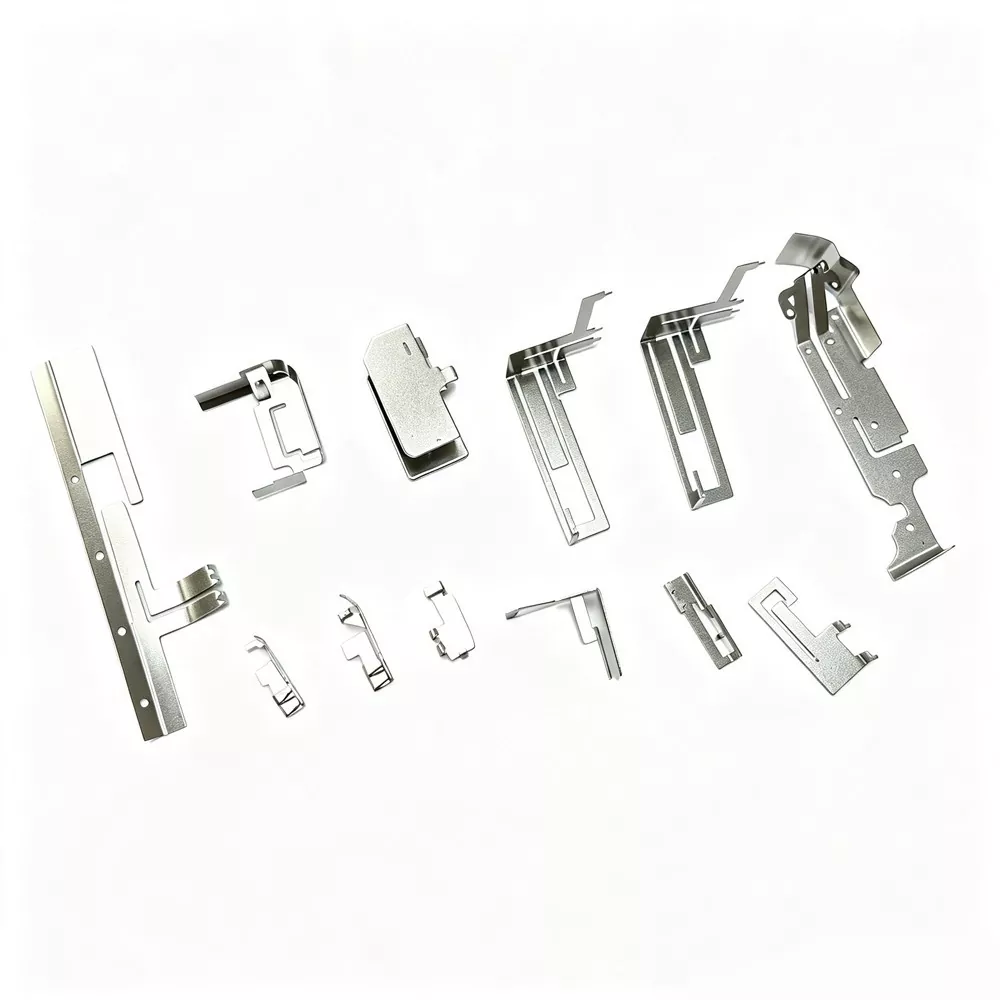

1. Антена ПІФА на пружині

Пружина з нержавіючої сталі/люмінофорної бронзи сформована цільним штампуванням, має високу твердість, хорошу пружність, ударостійкість, підходить для встановлення на транспортних засобах, промислового керування, спортивного обладнання, не ослаблюється та не окислюється під час тривалого контакту, підходить для стандартизованого масового виробництва.

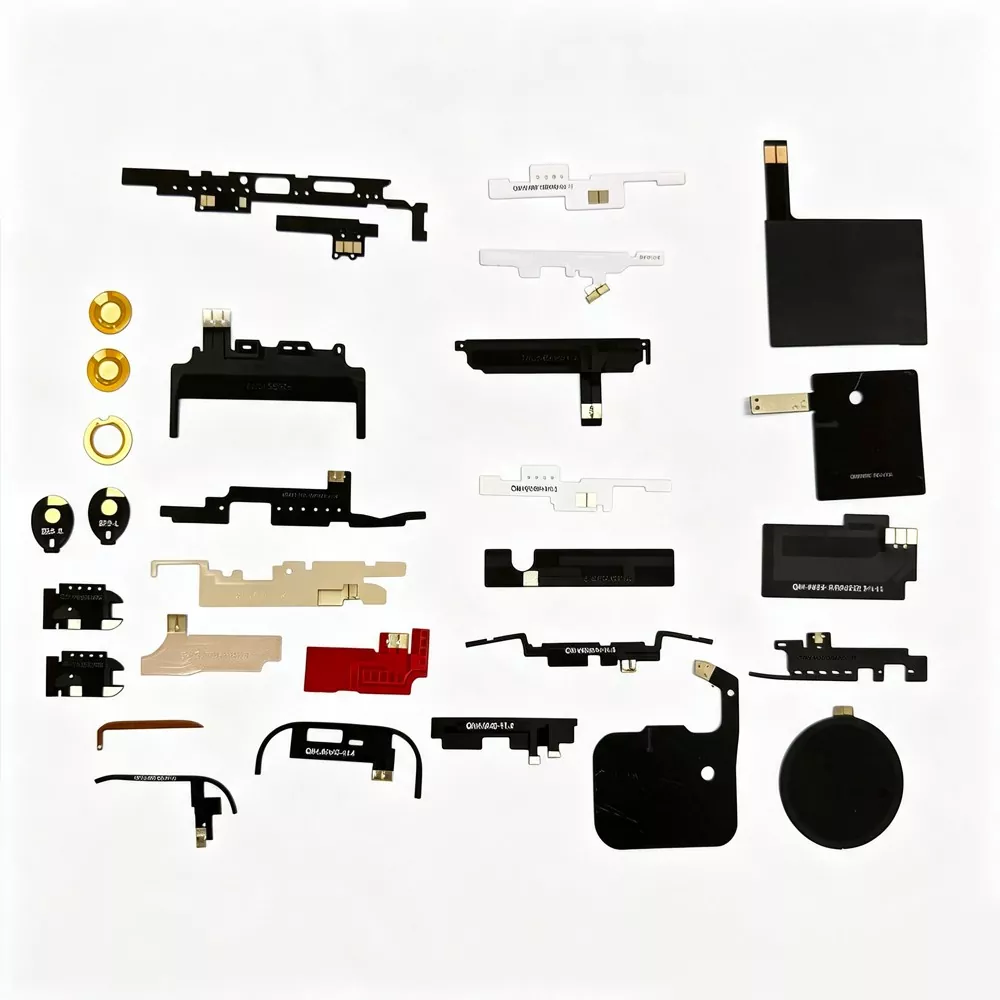

2. Одиночна гнучка антена FPC PIFA

Завдяки процесу травлення одношарової гнучкої друкованої плати FPC він легкий, тонкий, гнучкий, гнучий і кріпиться до стіни, підходить для надтонких пристроїв, неправильних структур і малих тіл. Наразі це основне рішення для вбудованої антени для інтелектуального обладнання.

Як працюють антени PIFA

Багато покупців помилково вважають, що вбудована антена - це просто «металева латка». Фактично, він має дуже сувору структуру радіочастотного резонансу, і принцип може бути повністю перевірений аналізаторами спектру, аналізаторами мережі та випробуваннями безехової камери без теорії порожнечі.

1. Принцип резонансу заземлення: структура PIFA спирається на зв’язок із випромінювальним плечем + заземленням для формування оберненого F-резонансного контуру. Порівняно зі звичайними антенами, він менше залежить від заземлення основної плати пристрою та має вищий загальний рівень допуску.

2. Низькопрофільне випромінювання: антена надзвичайно низька та встановлена ​​поблизу фюзеляжу, що може ефективно зменшити ослаблення сигналу, спричинене металевим екрануванням оболонки, і вирішити проблему падіння сигналу після встановлення обладнання.

3. Фільтрація шуму: PIFA має властивості фільтрації, які можуть фільтрувати високочастотний шум, створюваний центральним процесором материнської плати, джерелом живлення та пам’яттю, значно зменшуючи фоновий шум і покращуючи співвідношення сигнал/шум.

4. Багатодіапазонний сумісний резонанс: завдяки точному плануванню, розрізам і узгодженню імпедансу одна антена FPC PIFA може одночасно працювати з кількома діапазонами, включаючи 2,4G, 5G, Bluetooth і LTE, значно економлячи внутрішній простір пристрою.

Детальні технічні характеристики

Переваги перед аналогічними продуктами

Звичайні антени на ринку часто мають загальні проблеми, включаючи високе затухання в корпусі, нестабільний КСВ, низьку стійкість до перешкод і непостійну продуктивність партії. Наша антена PIFA забезпечує очевидні переваги:

· У порівнянні зі звичайними антенами на друкованій платі: На друковану плату антени легко пошкоджується екранування корпусу. Антена знижує загасання корпусу більш ніж на 70%.

· У порівнянні з керамічними антенами: Керамічні антени є крихкими та чутливими до перепадів температур, у той час як ця структура забезпечує кращу стійкість до ударів, термостійкість та вищу загальну швидкість проходження.

· У порівнянні зі звичайними FPC антенами: Звичайні антени FPC не мають резонансної структури PIFA, що призводить до значного дрейфу сигналу. Наше єдине рішення FPC забезпечує точний резонанс і стабільну продуктивність.

· Порівняно з безіменними пружинними антенами: Звичайні пружинні антени не мають узгодженого опору, що спричиняє нестабільну характеристику сигналу. Qianmu Communication виконує повну перевірку та калібрування перед відправкою.

Як вибрати якісну антену PIFA

1. Подивіться на структуру: для герметичних корпусів виберіть структуру PIFA замість того, щоб наосліп використовувати звичайні антени FPC/PCB;

2. Розглянемо сценарії застосування: Для вібраційного обладнання виберіть пружинну PIFA антену; для ультратонкого обладнання виберіть антену FPC PIFA.

3 Перевірте узгодженість партії: калібрування великого заводського масового виробництва, різниця в продуктивності малих партій, низький рівень відмов після продажу;

4 Подивіться на можливості налаштування: розмір, проводку та відповідність можна змінювати відповідно до загальної структури машини, щоб відповідати різним дизайнам ID продукту.

FAQ

Q1: Чи можна налаштувати розмір і частотний діапазон?

A: Так. Наша компанія підтримує нестандартне повнорозмірне повнодіапазонне узгодження імпедансу для пружинних антен PIFA та одиночних антен FPC PIFA, а також пропонує безкоштовну оптимізацію схеми.

Q2: Які сигнали антен PIFA є кращими, ніж звичайні антени?

Відповідь: Найбільша перевага полягає в тому, що він має менше затухання в корпусі, стійкий до екранування та перешкод, і реальне враження в усьому середовищі машини набагато краще, ніж у звичайних антен.

Q3: Чи підтримуєте ви експорт і чи можете ви надати сертифікат?

A: Глобальний експорт підтримується. Доступні CE, ROHS, FCC, звіти про випробування, кваліфікація заводу, що повністю відповідає вимогам закупівель B2B для зовнішньої торгівлі.
