Пружинні антени
Як професійний постачальник, Qianmu Communication пропонує індивідуальні послуги високоточної спіральної пружинної антени. Виготовлений з високоякісних матеріалів. Вуглецева сталь, нікельована. Виготовлений з фосфористої бронзи, він може похвалитися винятковою провідністю та стійкістю до корозії. Ми заслуговуємо на довіру. Китайський виробник. Ми пропонуємо універсальне рішення від створення прототипів до масового виробництва, яке широко використовується в IoT, пультах дистанційного керування та модулях бездротового зв’язку.
Пружинна антена (також відома як спіральна антена) — це конструкція антени, у якій металевий провідник намотаний у форму спіральної пружини, використовуючи металевий провідник спіральної форми як середовище для передачі сигналу. Він має опір 50 Ом і складається з трьох основних компонентів: внутрішнього мідного дроту (використовується для передачі та прийому сигналів), зовнішнього екрануючого дроту (призначеного для блокування зовнішніх електромагнітних перешкод) і зовнішнього ізоляційного шару (який протидіє впливу зовнішньої ємності та індуктивності). Разом ці компоненти утворюють закриту систему з високою ефективністю захисту від перешкод.
Shenzhen Qianmu Communication Technology Co., Ltd., професійне підприємство, що спеціалізується на дослідженні та розробці, виробництві та продажу антен для комунікаційних продуктів, багато років активно працює в області антен і прагне надавати клієнтам у всьому світі високоякісні рішення для пружинних антен.
Технічні характеристики
Пружинна антена Qianmu Communication охоплює кілька діапазонів частот від низьких до високих частот, відповідаючи вимогам різних сценаріїв застосування. Основні технічні параметри наступні:
|
Параметр Пункт |
Діапазон специфікацій |
|
Діапазон частот |
315 МГц / 433 МГц / 470 МГц / 490 МГц / 868 МГц / 915 МГц / 2,4 ГГц / GSM 824-2170 МГц |
|
посилення |
0,8 дБі ~ 3,5 дБі |
|
Імпеданс |
50Омега |
|
КСВ |
≤1,5 ~ ≤1,8 |
|
Поляризація |
Вертикальна поляризація / кругова поляризація |
|
Діаграма спрямованості |
Всеспрямований |
|
Потужність |
Макс. 50 Вт |
|
Робоча температура |
-40 ℃ ~ +85 ℃ |
|
Ефективність антени |
35~ 80% (залежить від середовища встановлення) |
|
матеріал |
Мідь, позолота, нікель тощо. |
Застосовні пристрої

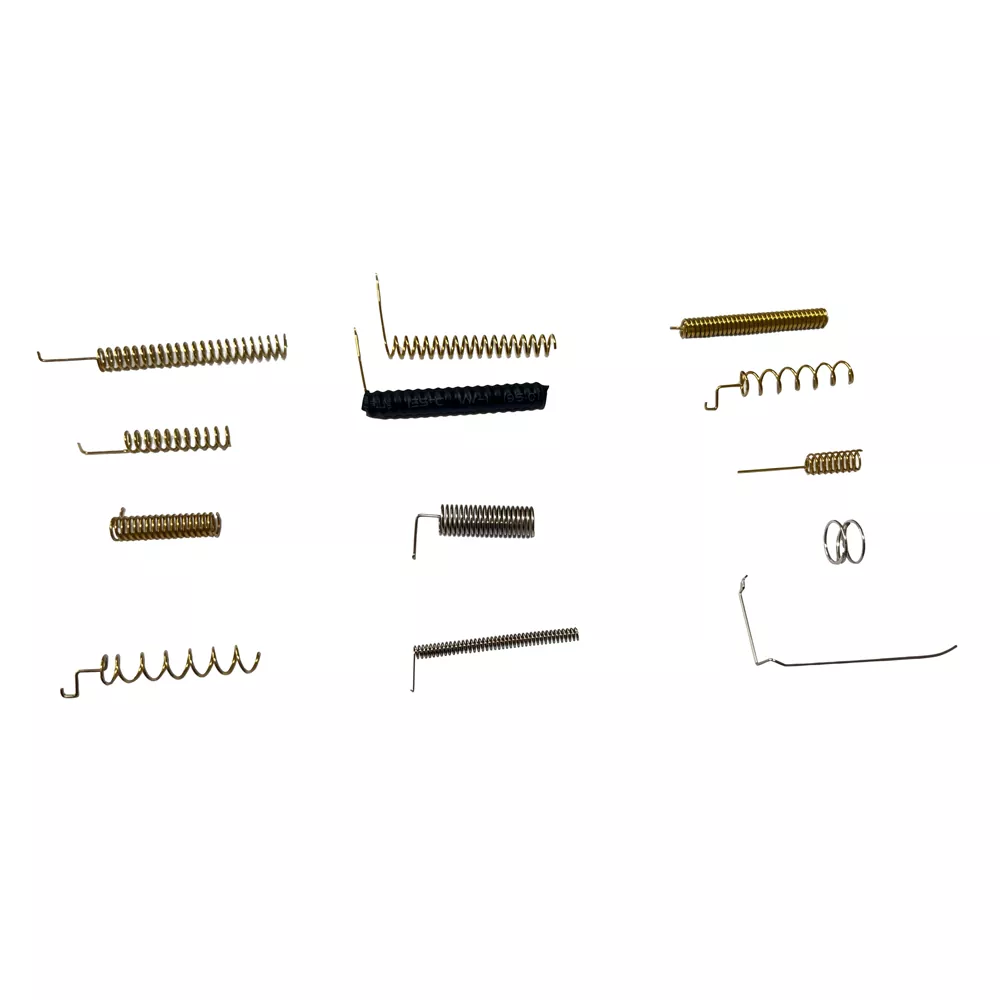

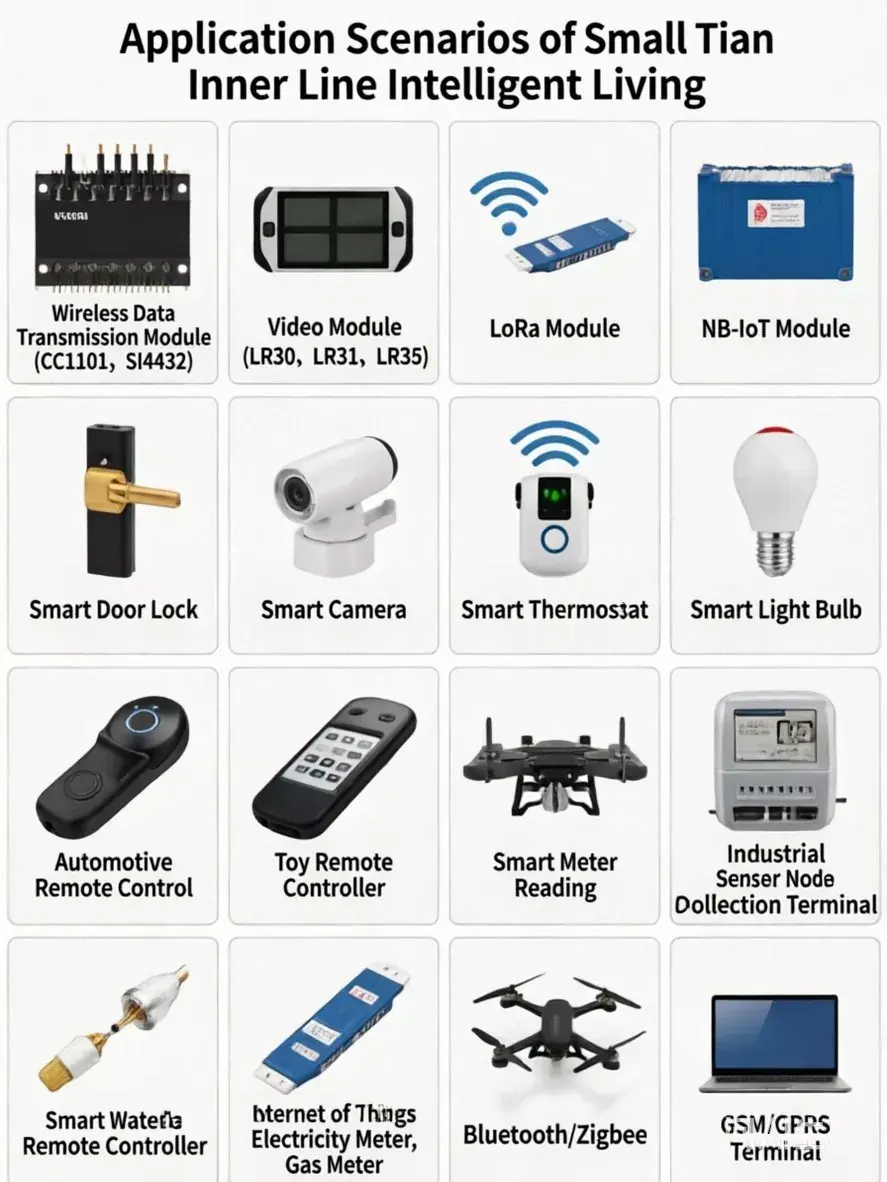

Комунікаційна пружинна антена Qianmu широко використовується в таких пристроях і сценаріях:
Модуль бездротової передачі даних: CC1101, Si4432 та інші бездротові радіочастотні модулі
Модулі LoRa: LR30, LR31, LR36 та інші комунікаційні модулі LoRa
Модуль NB-IoT: термінал бездротового зв’язку NB-IoT
Розумні пристрої для дому: розумні дверні замки, розумні камери, розумні термостати, розумні лампочки тощо
Бездротові пристрої дистанційного керування: автомобільні дистанційні ключі, іграшкові пульти дистанційного керування, промислові пульти дистанційного керування тощо
Термінал IoT: сенсорні вузли IoT, термінали збору даних
Smart Metering: розумні лічильники води, електроенергії та газу
Модуль Bluetooth/Zigbee: бездротовий зв’язок Bluetooth, мережеві пристрої Zigbee
Телеметрія дронів: канал передачі даних для малих дронів
GSM/GPRS пристрої: GSM модеми, системи дистанційного моніторингу
Порівняння з конкуруючими продуктами
|
Елемент порівняння |
Пружинна антена зв'язку Qianmu |
PCB антена |
Зовнішня стрижнева антена |
|
посилення |
0,8~3,5 дБі |
2~6 дБі |
Відносно високий |
|
Всеспрямована продуктивність |
★★★★★ Відмінно |
★★☆ Сильна спрямованість |
★★★★ Добре |
|
Розмір |
★★★★ Компактний |
★★★★★ Ультрамаленький |
★★☆ Великий |
|
Можливість захисту від перешкод |
★★★★★ Сильний |
★★★ Середній |
★★★★ Відносно сильний |
|
Гнучкість встановлення |
★★★★★ Надзвичайно гнучкий |
★★★ Виправлено лише на друкованій платі |
★★★ Потрібна зовнішня інсталяція |
|
Вартість |
★★★★ Помірний |
★★★★★ Низький |
★★☆ Відносно високий |
|
Модифікація дизайну |
★★★★ Гнучкий |
★★☆ Потрібна переробка друкованої плати |
★★★ Звичайний |
Пружинні антени Qianmu Communication забезпечують оптимальний баланс між всеспрямованим покриттям, можливістю захисту від перешкод, гнучкістю встановлення та загальною вартістю, що робить її ідеальним вибором вбудованої антени для пристроїв Інтернету речей і бездротового зв’язку.
Керівництво по установці

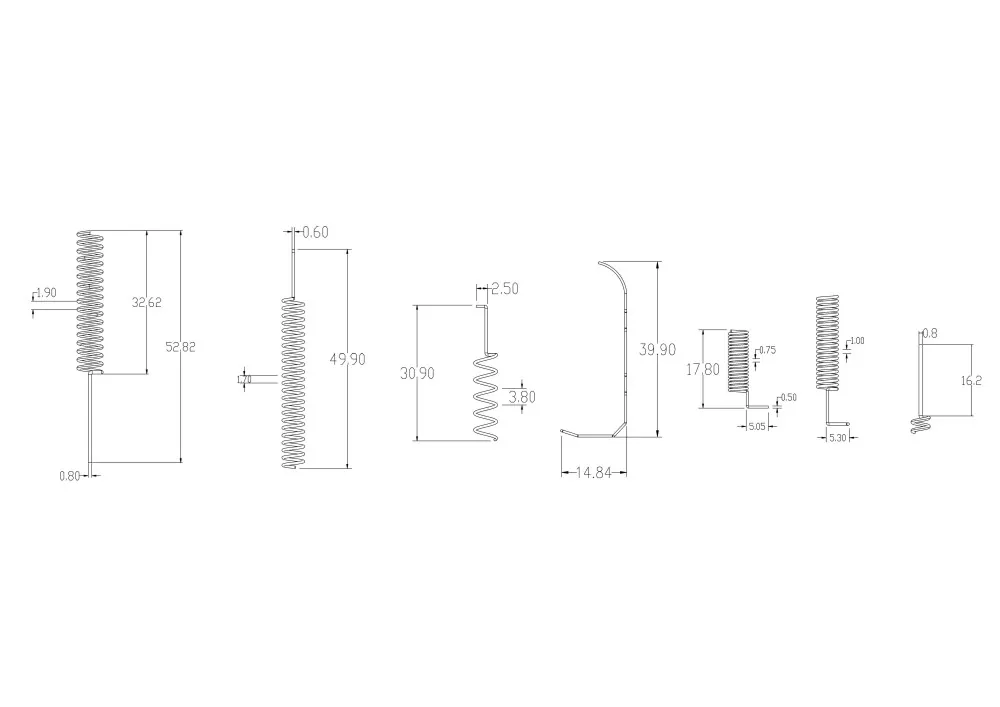

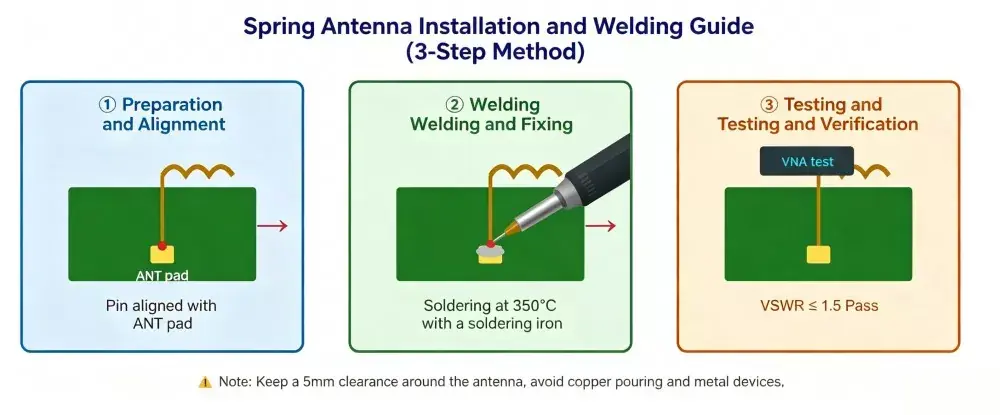

Крок 1: Підготовка до зварювання
Вирівняйте штифт (зазвичай один контакт або контактну площадку для пайки) на кінці пружинної антени з майданчиком для пайки ANT, зарезервованим на друкованій платі. Для забезпечення належної передачі сигналу контактну площадку слід під’єднати до радіочастотної лінії живлення, наприклад мікросмужкової лінії 50 Ом або копланарного хвилеводу.
Крок 2: Зварювання та кріплення
Зігніть гачкоподібну секцію та підключіть її до контакту ANT бездротового модуля, а потім надійно завершіть процес пайки. Рекомендується пайка оплавленням, оскільки вона сумісна зі стандартними процесами складання поверхневого монтажу.
Крок 3: Перевірка та тестування

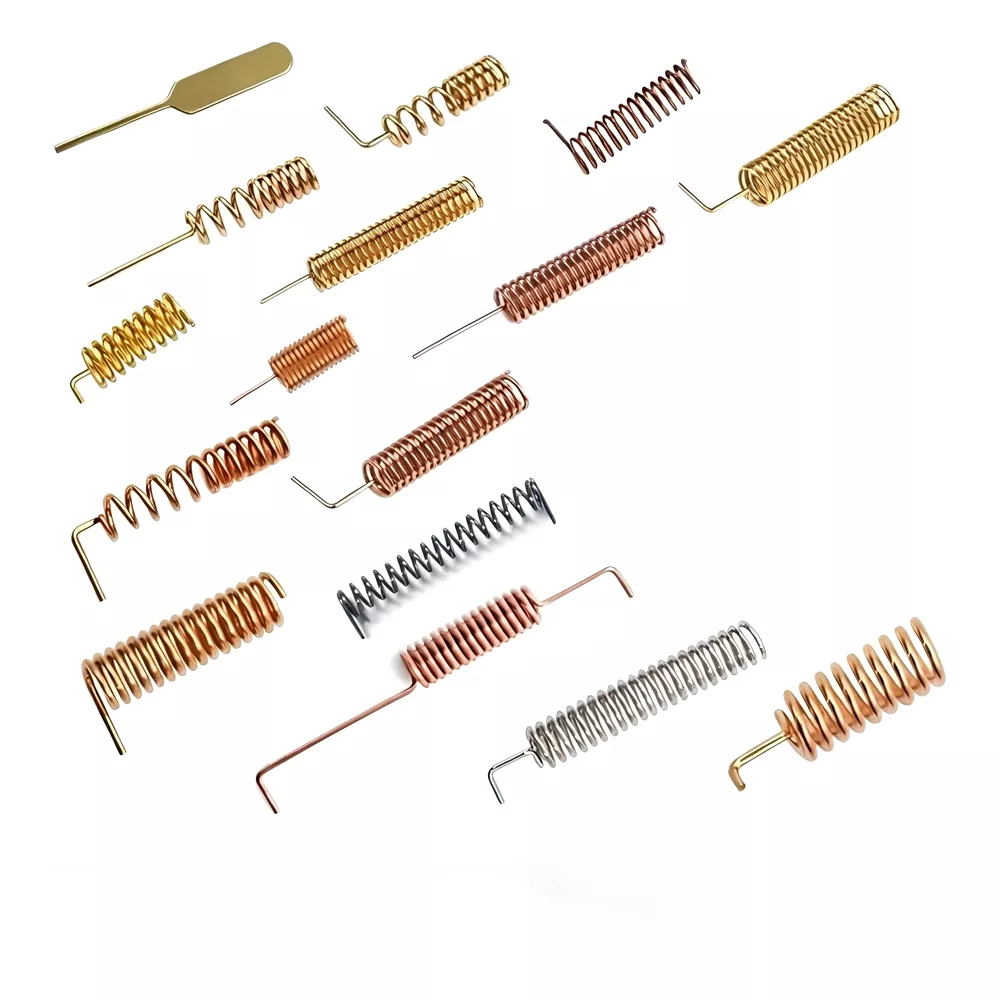

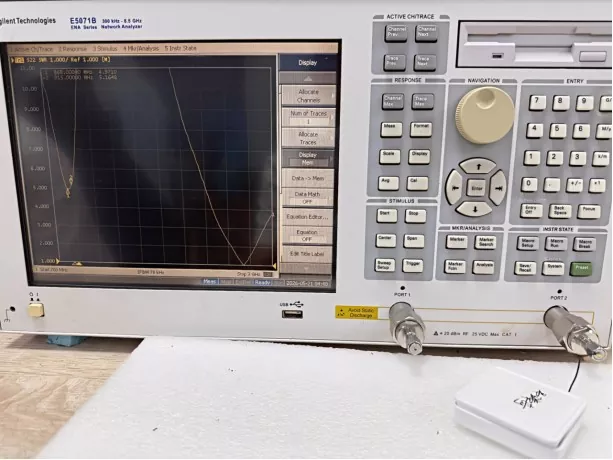

Після пайки використовуйте векторний аналізатор мережі, щоб виміряти коефіцієнт стоячої хвилі напруги (КСВН) і переконатися, що радіочастотні характеристики відповідають необхідним специфікаціям.
Примітки
1. Дотримуйтеся вільної зони: уникайте прокладання проводів і розміщення металевих компонентів у радіусі 5 мм від антени; не накривайте батарею чи екрануючу кришку на висоту не менше 10 мм від нижньої частини.
2. Лінія передачі 50 Ом: підключіть радіочастотну мікросхему безпосередньо через мікросмужку на тому самому шарі або смужкову лінію у внутрішньому шарі; використовуйте 45° фаски в кутах, щоб уникнути різких змін імпедансу.
3. Тримайтеся подалі від металу: під час використання пружинної антени першим кроком є переконатися, що антена знаходиться подалі від металевих матеріалів, зокрема заземлених поверхонь на друкованих платах, проводів, батарей, екранів, металевих корпусів тощо.
4. Послідовний напрямок зварювання: у масовому виробництві важливо переконатися, що напрямок зварювання антени відповідає напрямку зварювання, визначеному виробником антени під час вибору.
5. Tuning and Margining: If the electromagnetic environment of the entire plastic-cased device is complex, a π-network can be reserved at the RF end, and the resonant frequency can be finely tuned using an adjustable capacitor ranging from 3 pF to 6.8 pF.
Як вибрати пружинну антену?
|
Етапи вибору |
Ключові моменти |
Подробиці |
|
1. Підтвердьте робочу частоту |
Виберіть антену за протоколом зв’язку та діапазоном частот |
Загальні діапазони частот: • 315 МГц: традиційні пристрої дистанційного керування • 433 МГц: LoRa, інтелектуальні лічильники, промислові пульти • 470/490 МГц: промислове обладнання IoT • 868/915 МГц: діапазони ISM для Європи та Північної Америки • 2,4 ГГц: Wi-Fi, Bluetooth, Zigbee • Діапазон GSM: модулі стільникового зв’язку |
|
2. Оцініть вимоги до посилення |
Зіставте посилення з відстанню передачі |
• Коротка відстань (<100 м): 0,8~2 дБі • Середня відстань (100-500 м): 2~3 дБі • Далека відстань (>500 м): вище 3 дБі |
|
3. Перевірте місце встановлення |
Збіг розміру та структури з друкованою платою |
1. Виміряйте внутрішній простір обладнання, щоб вибрати правильну довжину та діаметр. 2. Антени зігнутого типу доступні для монтажу на друкованій платі на краю в приміщеннях з обмеженим простором. |
|
4. Оцініть середовище програми |
Захист від перешкод і корозії |
1. Обладнання з металевим екрануванням: рекомендується антена з круговою поляризацією. 2. Вологе/зовнішнє середовище: сріблення/золото для захисту від окислення. |
|
5. Виберіть надійного постачальника |
Універсальне індивідуальне обслуговування виробництва |
Qianmu Communication є професійним виробником і постачальником антен, який підтримує OEM і ODM, надає повний спектр послуг, включаючи проектування антени, вибірку та масове виробництво. |
FAQ
Q1: Що краще, пружинна антена чи антена на платі?
A: Вибір залежить від конкретних вимог програми. Рішення Spring Antenna підходять для додатків, які вимагають передачі на великі відстані (>100 метрів), всеспрямованого покриття та гнучкості напрямків встановлення, тоді як антени на друкованій платі більше підходять для компактних пристроїв із суворими обмеженнями щодо розміру та вартості. Qianmu Communication пропонує як рішення, так і професійні рекомендації на основі потреб різних проектів.
Q2: Чи завжди вищий коефіцієнт посилення означає кращу продуктивність антени?
A: Не обов'язково. Більше посилення зазвичай покращує концентрацію сигналу, але може зменшити охоплення в певних напрямках. Оптимальний вибір має враховувати відстань передачі, вимоги до покриття та середовище застосування. Qianmu Communication надає продукти з різними параметрами посилення від 0,8 до 3,5 дБі.
Q3: Чи можна налаштувати антену?
A: Так. Qianmu Communication надає послуги з налаштування OEM/ODM, включаючи налаштування частоти, модифікацію розміру, вибір матеріалу та налаштування кута згину для задоволення різних вимог застосування.
Q4: Який діапазон робочих температур?
A: Продукти Qianmu Communication надійно працюють від -40 ℃ до +85 ℃, задовольняючи вимоги більшості промислових і споживчих застосувань.
Q5: Чи потрібне узгодження імпедансу?
A: Так. Стандартний імпеданс становить 50 Ом, і для досягнення оптимальної продуктивності може знадобитися відповідність компонентів між антеною та портом радіочастотного передавача. Qianmu Communication надає технічну підтримку для узгодження та налагодження антен.
Q6: Яка мінімальна кількість замовлення (MOQ)?
A: Qianmu Communication підтримує гнучкі обсяги замовлення, від зразків прототипів і малих партій до великомасштабного виробництва. Щоб отримати докладні вимоги до мінімального замовника, зв’яжіться з нашою командою продажів.
