Металева штампована антена

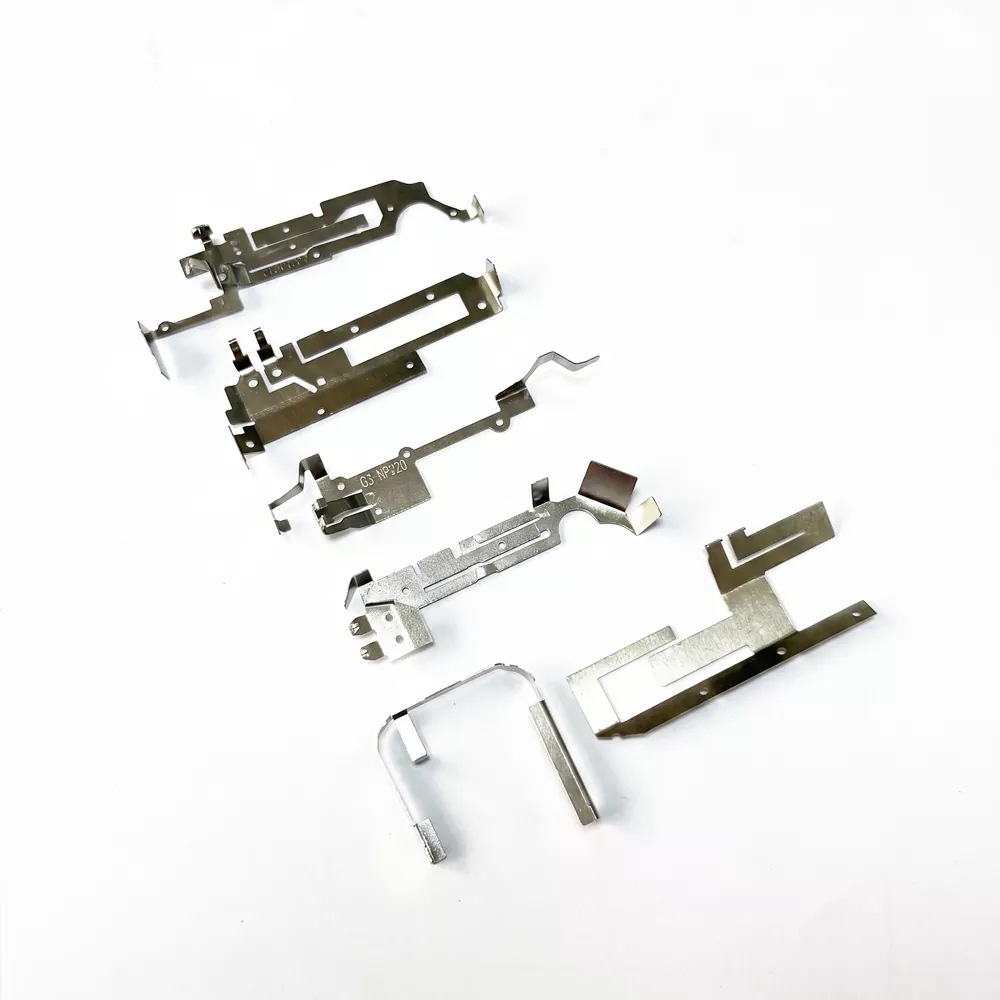

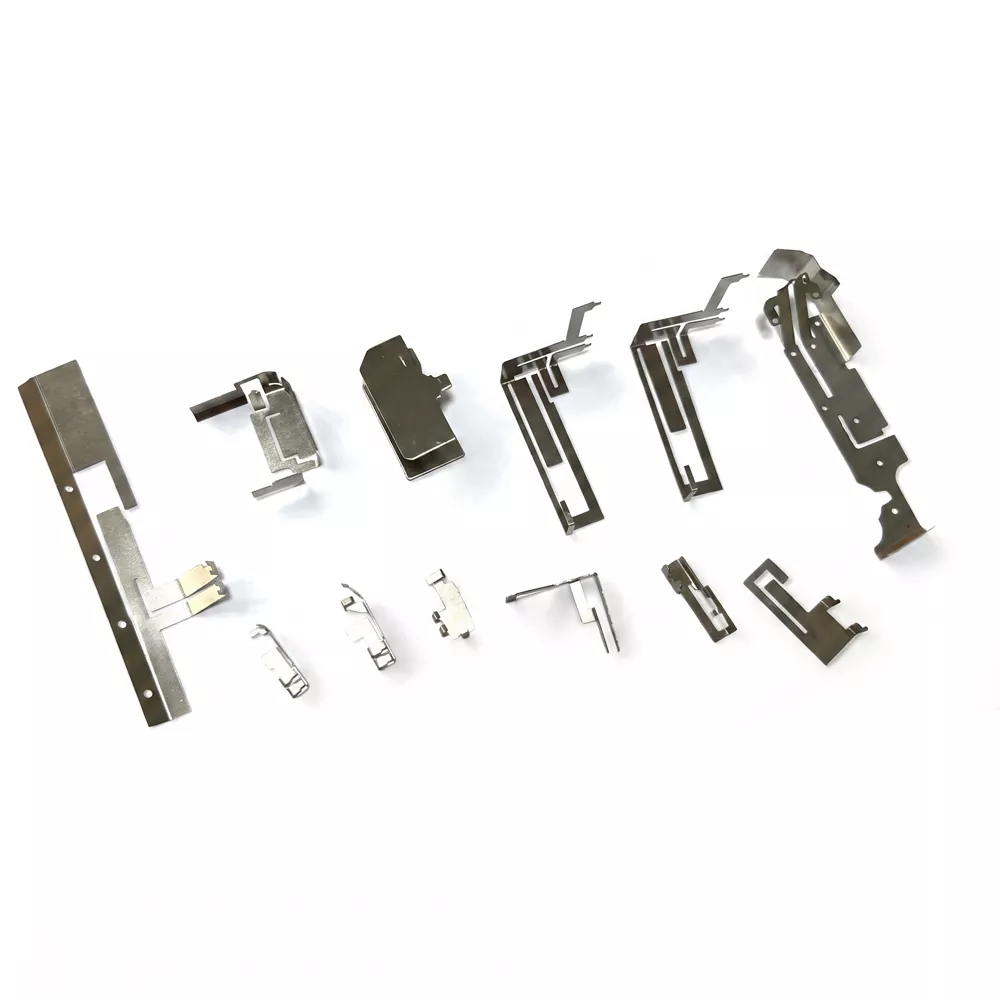

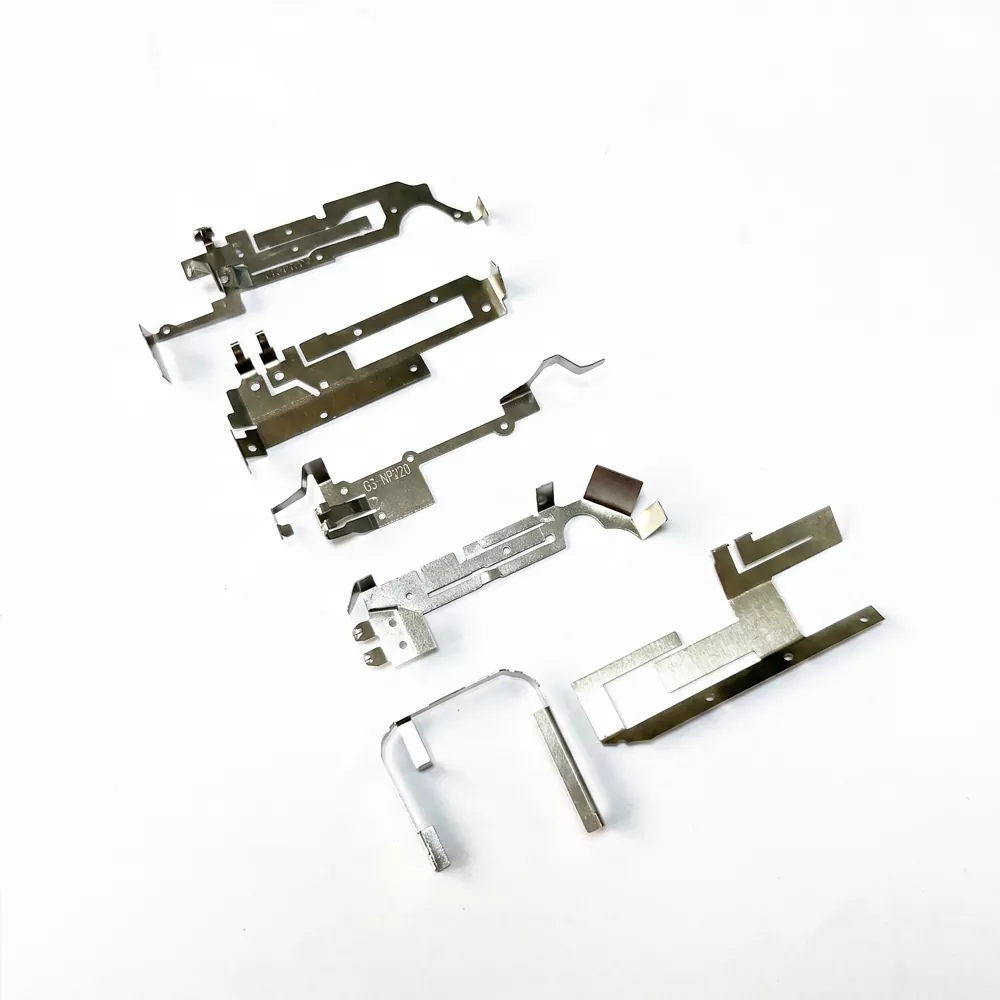

Металева штампована антена — це радіочастотний компонент, виготовлений із надтонкої нержавіючої сталі (наприклад, SUS301 або SUS304) або мідного сплаву за допомогою процесу точного штампування. Зазвичай має товщину менше 1 мм, він розроблений, щоб точно відповідати вигнутим або нерівним поверхням пристрою, що робить його придатним для компактних електронних виробів.

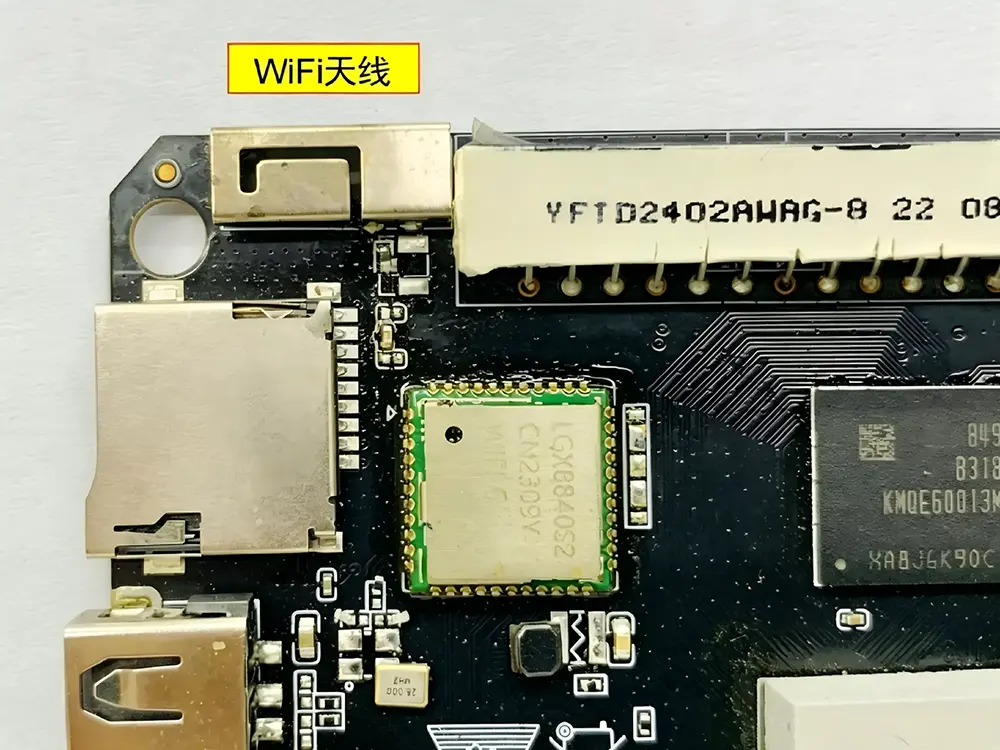

Ця антена працює завдяки електромагнітному резонансу, створюваному її ретельно розробленою металевою геометрією. Під час монтажу нижні контакти притискаються до антенних клем друкованої плати, утворюючи надійне електричне з’єднання без пайки. Структура пружинного контакту забезпечує стабільну передачу сигналу, одночасно поглинаючи механічні навантаження через пружну деформацію, підтримуючи тривалу довговічність під час багаторазового складання та умов вібрації.

Основні технічні характеристики

Металева штампована антена розроблена для компактних радіочастотних додатків із контрольованим опором і стабільними характеристиками механічного контакту.

Стандартизовані умови тестування

Щоб забезпечити узгодженість даних, усі радіочастотні та механічні параметри вимірюються за таких стандартизованих умов:

Вимірювання опору та КСВ

Перевірено за допомогою відкаліброваного векторного аналізатора мережі (VNA) із еталонною системою 50 Ом.

Радіочастотне середовище

Вимірювання виконуються у вільному просторі або напівбезеховому середовищі зі стандартною опорною площиною заземлення.

Тест на механічний контакт

Антена встановлюється на стандартній платі з певною висотою контакту та контрольованим зусиллям натискання.

Умова вимірювання частоти

Центральна частота оцінюється після встановлення в репрезентативному корпусі пристрою для врахування ефектів розстроювання.

Умови температурного випробування

Термічний цикл від -40 ℃ до +85 ℃ під безперервним електричним моніторингом.

Застосовні пристрої та сценарії застосування

Ключова точка продажу: чому варто вибрати апаратну пружинну антену?

Економний дизайн

Його низькопрофільна структура може відповідати вигнутим або неправильним поверхням, допомагаючи максимізувати внутрішній простір для батарей та інших компонентів.

Економічне складання

З’єднання за допомогою пресу до контактів друкованої плати виключає процеси паяння, скорочуючи час складання та витрати на виробництво в масовому виробництві.

Механічна міцність

Еластична контактна структура зберігає стабільні електричні характеристики під час вібрації, ударів і повторних механічних навантажень.

Точний дизайн позиціонування

Штамповані отвори для вирівнювання (круглі та прорізні) забезпечують точне розташування між точкою живлення антени та друкованою платою під час автоматизованого складання.

Посібник із встановлення та технічні рекомендації

Наступні вказівки щодо встановлення надані компанією Shenzhen Qianmu Communication Technology Co., Ltd. для забезпечення оптимальної роботи металевої штампованої антени в програмах системного рівня.

1. Дизайн позиціонування

Спроектуйте принаймні два отвори для вирівнювання на конструкції антени: один круглий отвір для первинного позиціонування та один подовжений отвір для вторинного вирівнювання. Відстань має бути достатньою для забезпечення механічної стійкості під час складання.

2. Вимоги до оформлення

Тримайте випромінювальний елемент вільним від навколишніх металевих компонентів і провідних матеріалів. Слід підтримувати належну зону зазору, щоб мінімізувати ефекти розстроювання, спричинені сусідніми структурами. Для стабільного кріплення можна використовувати клейову фіксацію.

3. Контроль контактного тиску

Зусилля контакту між пружинною клемою та майданчиком подачі друкованої плати слід контролювати в межах зазначеного механічного діапазону. Недостатній тиск може вплинути на стабільність радіочастотного контакту, тоді як надмірний тиск може призвести до остаточної деформації контактної структури.

4. Налаштування системного рівня

Після збирання в остаточний пристрій продуктивність антени може змінитися через з’єднання з корпусом і оточуючими компонентами. Для забезпечення точності резонансу на системному рівні рекомендується остаточне налаштування за допомогою векторного аналізатора мережі (VNA).

Як правильно вибрати апаратну пружинну антену?

Вибираючи металеву штамповану антену, оцінка повинна ґрунтуватися на таких ключових конструктивних факторах:

Доступний простір на пристрої

Виміряйте внутрішній простір корпусу та виберіть антену відповідної довжини, ширини та товщини, щоб забезпечити належну механічну посадку.

Робоча частота та смуга пропускання

Визначте цільову смугу зв’язку (наприклад, WiFi, Bluetooth або IoT-діапазони нижче ГГц). Для вузькосмугових конструкцій продуктивність антени можна точно налаштувати шляхом коригування конструкції під час розробки.

Середовище застосування

Для автомобільного, зовнішнього чи промислового використання рекомендується вибрати такий матеріал, як SUS304 і покриття поверхні, щоб покращити стійкість до корозії та температурну стабільність.

Дизайн друкованої плати та збірки

Забезпечте правильне вирівнювання точки живлення на друкованій платі. Виберіть відповідну монтажну конструкцію (конструкція з пресовою посадкою або пружинним контактом), щоб покращити узгодженість збірки та продуктивність масового виробництва.

Чому варто вибрати Shenzhen Qianmu Communication Technology Co., Ltd.

Компанія Shenzhen Qianmu Communication Technology Co., Ltd. зосереджується на розробці та виробництві рішень металевої штампованої антени для бездротових пристроїв, підтримці розробки OEM/ODM та індивідуальних структур антен для різних радіочастотних програм.

Власні виробничі можливості

Точне штампування та інструмент контролюються внутрішнім контролем, що забезпечує стабільність виробництва та масштабований вихід.

Налаштування на основі програми

Конструкції антени можна регулювати за геометрією, еластичністю та обробкою поверхні відповідно до вимог до різних пристроїв і корпусів.

Контроль якості на рівні процесу

Механічна надійність і радіочастотні характеристики перевіряються протягом усього виробництва, включаючи перевірку стабільності контактів і електричної узгодженості.

Інженерна підтримка під час розробки

Технічна допомога доступна від створення прототипу до масового виробництва, включаючи інтеграцію на рівні друкованої плати та системи.

FAQ

Q1: Яка ефективність сигналу металевої антени?

A: Завдяки компактному розміру ефективність зазвичай коливається від 30% до 50%. Він підходить для малодіапазонних і економічно чутливих додатків, таких як розумні домашні пристрої. Для вимог великої радіусу дії Qianmu Communications також пропонує оптимізовані антенні рішення.

Q2: Що робити, якщо наконечник для пайки притиснутий до друкованої плати, а контакт поганий?

A: Переконайтеся, що під час складання правильна висота панелі друкованої плати та належний тиск на кріплення. Конструкція пружини розроблена для стабільного контакту, а перед відправкою проводиться стандартне тестування.

Q3: Чи підтримуєте ви відбір невеликих партій?

A: Повністю підтримую. Як професійний постачальник металевих штампованих антен, ми розуміємо вимоги на етапі досліджень і розробок і пропонуємо гнучкі послуги зі створення прототипів, щоб допомогти вам швидко просунути перевірку вашого проекту.

Q4: Що впливає на продуктивність металевої штампованої антени?

 Відповідь: На продуктивність головним чином впливає компонування друкованої плати, розмір землі, навколишній метал і структура корпусу.

Q5: Чому змінюється частота після встановлення?

A: Металеве оточення та матеріали корпусу можуть розстроїти резонанс, вимагаючи остаточного налаштування на системному рівні.

Q6: Що спричиняє низьку ефективність контакту?

A: Неправильна висота друкованої плати або недостатній тиск пружини можуть вплинути на електричну стабільність.

Q7: Чи підтримуєте ви створення прототипів? Відповідь: Так, як виробництво зразків, так і налаштування невеликих партій підтримуються для перевірки R&D.
